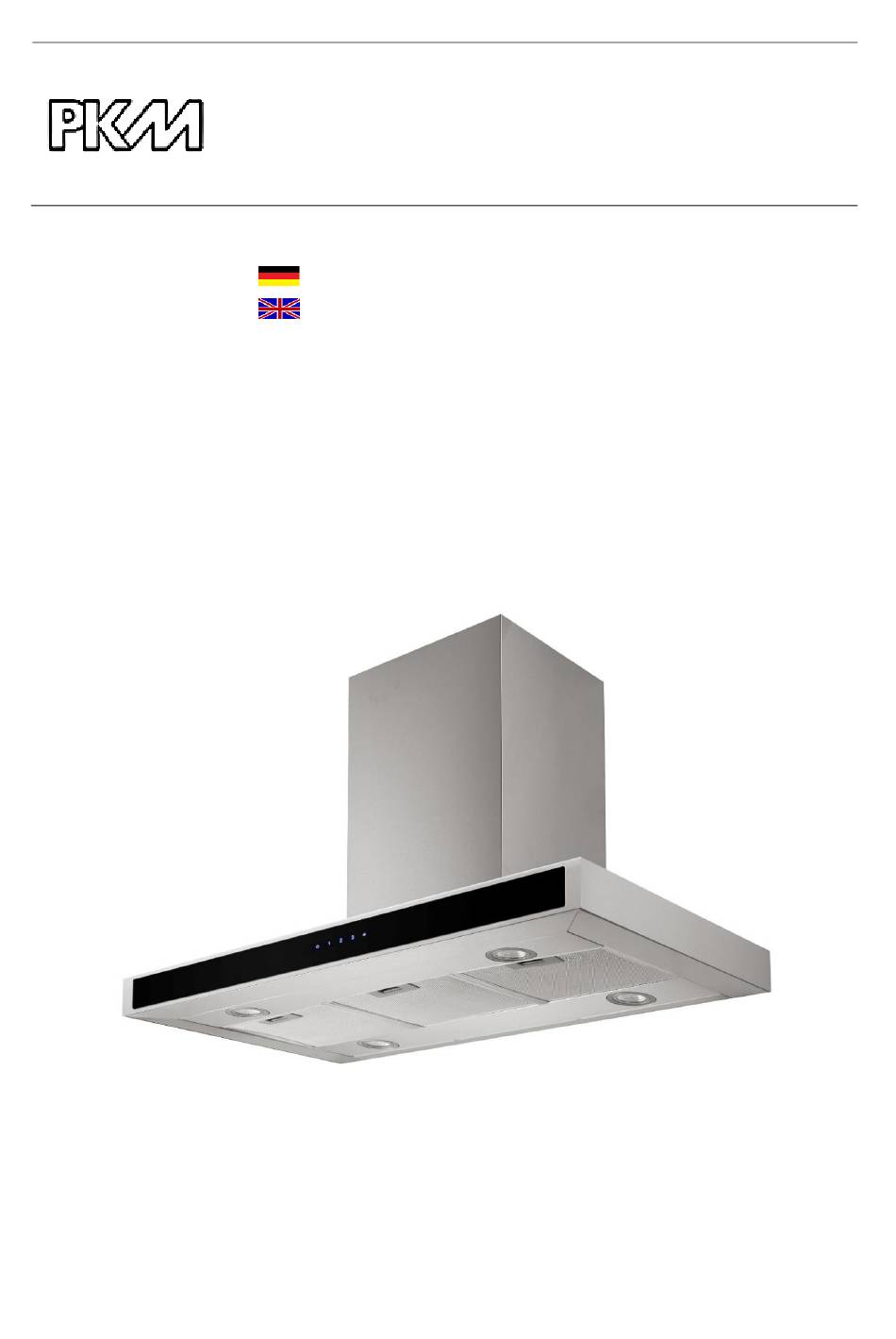

- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Dunstabzugshaube Extractor Hood 8099 GIS Z Deutsch Seite English Page www.pkm-online.de...
- Seite 2 Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort.
- Seite 3 sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können. Technische Änderungen bzw. Druckfehler bleiben vorbehalten. EG - Konformitätserklärung Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen. Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.
- Seite 4 Das Gerät ist ausschließlich zur privaten Nutzung bestimmt. Das Gerät ist ausschließlich zum Abführen von Küchendämpfen in einem Privathaushalt bestimmt. Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt. Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.
- Seite 5 2. Betreiben Sie das Gerät nur mit 220~240 VAC/50Hz. Verwenden Sie bei 220~240 VAC/50Hz Netzbetrieb keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden. 3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden.
- Seite 6 VORSICHT! 1. Zugängliche und berührbare Teile der Haube können heiß werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird. 2. Führen Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufügen.
- Seite 7 2. Installation 2.1 Wichtige Sicherheitshinweise Erforderlicher Mindestabstand Unterkante Haubenkörper zu Glaskeramik- und Gusskochplatten 65 cm Gaskochfeld 75 cm Kohle- / Öl- / Holzfeuerung 85 cm WARNUNG! Bei Nichteinhaltung der Mindestabstände kann sich das in den Filtern angesammelte Fett durch die Wärmeabstrahlung des Kochfelds entzünden.
- Seite 8 2.2 Hinweise zur Installation WARNUNG! Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, genutzt wird. 2. Beachten Sie bei der Ableitung der Umluft immer alle geltenden gesetzlichen und behördlichen Bestimmungen.
- Seite 9 2.3 Installationsschritte WARNUNG! Eine Nichtbeachtung der Installationsanweisungen für Schrauben oder Befestigungsvorrichtungen kann einem Stromschlag führen! WARNUNG! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden. HINWEIS! Sie benötigen mindestens zwei Personen zur Installation des Geräts. 1. Die Decke muss ein Gewicht von mindestens 120 kg tragen können. Die Stärke der Decke muss mehr als 30 mm betragen.
- Seite 10 8. Befestigen Sie das innere Kaminteil mit 4 Montageschrauben des Typs ST4*8 an der Aufhängplatte. Schieben Sie das äußere Kaminteil auf das innere Kaminteil; benutzen Sie den S-förmigen Haken, um den Kamin für weitere Montagearbeiten zu halten. 9. Befestigen Sie den Kamin mit 4 Montageschrauben des Typs ST4*8. 10.
- Seite 11 Bei Bedarf kann ein Abluftschlauch mit. Adapter mit Rückschlagventil (nur bei bestimmten Modellen im Lieferumfang enthalten) am Gerät angebracht werden. Hierzu wird der Adapter mit 4 Schrauben über der Öffnung auf der Oberseite des Geräts montiert. Anschließend kann der Abluftschlauch auf den Adapter gesteckt werden.
- Seite 12 2.4 Kohlefilter WARNUNG! Ziehen Sie vor der Montage den Netzanschlussstecker aus der Netzanschlussdose oder trennen Sie das Gerät mittels der Sicherung von der Stromversorgung (entsprechende Sicherung im Haussicherungskasten). WARNUNG! Verwenden Kohlefilter ausschließlich Umluftbetrieb! 1. Entfernen Sie den/die Fettfilter. Die Kohlefilter werden auf den beiden Seiten des Motorgehäuses befestigt.
- Seite 13 HINWEIS! Wechseln Sie die Kohlefilter je nach Benutzung der Haube alle drei bis sechs Monate. Reinigen Sie für einen einwandfreien Betrieb des Motors die Fettfilter regelmäßig. Bestellen Sie den Kohlefilter unter www.pkm-online.de 3. Bedienung 3.1 Bedienfeld VORSICHT! Berühren Sie die Beleuchtung für 30 Minuten nach Betrieb des Geräts nicht.
- Seite 14 3.2 Maßnahmen zur Verringerung der Umweltauswirkungen beim Kochen. Bereiten Sie die Speisen in Töpfen oder Pfannen unter Einsatz von Deckeln zu. Dies gilt auch beim Aufwärmen oder Warmhalten. Schalten Sie das Gerät nach dem Kochende aus oder nehmen Sie die zeitverzögerte Abschaltfunktion (Ausstattung abhängig vom Modell) in Anspruch.
- Seite 15 5. Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch bzw. bei einer Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Geräts mit einem milden, nicht ätzenden und fettlösendem Reinigungsmittel. 6. Beschädigen Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch häufiges Reinigen können Farbveränderungen der Metalloberfläche entstehen.
- Seite 16 Kohlefilter Herkömmliche Kohlefilter können nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter. 5. Problembehandlung FEHLER MÖGLICHE URSACHE MASSNAHMEN...
- Seite 17 Wenn die Leistung der Haube unzureichend ist und/oder erhöhte Betriebsgeräusche zu hören sind, können dafür die folgenden Ursachen vorliegen: unzureichende Größe der Abluftleitung. eine Verstopfung in der Abluftleitung. der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten inklusive sollte 120/150 mm betragen (siehe T ), da ECHNISCHE...
- Seite 18 6. Technische Daten 6.1 Angaben gemäß VO (EU) 66/2014 Marke/Warenzeichen Modellkennung 8099 GIS Z Jährlicher Energieverbrauch (AEC 42,1 kWh/Jahr hood Energieeffizienzklasse(EEI hood Zeitverlängerungsfaktor (f) Fluiddynamische Effizienz (FDE 28,7 hood Klasse für Fluiddynamische Effizienz Fettabscheidegrad 85,1 Klasse für Fettabscheidegrad Luftstrom bei minimaler Geschwindigkeit...
- Seite 19 (2) Luftschallemission Wird nach dB(A) re 1 pW gemessen. Für die Ermittlung der Ergebnisse sowie gemäß den Anforderungen an die Kennzeichnung in Bezug auf den Energieverbrauch und in Bezug auf die Anforderungen an das Ökodesign wurden folgende Berechnungs- und Messmethoden angewandt: ...
- Seite 20 7. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.
- Seite 21 8. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er...
- Seite 22 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
- Seite 23 Any modifications, which do not influence the functions of the appliance. shall remain reserved by the manufacturer. Please dispose of the packing with respect to your current local and municipal regulations. The appliance you have purchased may be an enhanced version of the unit this manual was printed for.
- Seite 24 DANGER 1. Do not operate the appliance when it does not work properly, is visibly damaged, has dropped down or the power cord/plug are damaged. 2. The power cord must be replaced by a qualified professional only. 3. Never repair the appliance yourself. 4.
- Seite 25 11. The exhaust hose must not be made of flammable materials or contain any flammable materials. 12. Operate the appliance with inserted grease filters only. Otherwise recirculating- transported fat will deposit in the appliance and the exhaust system. RISK OF FIRE! Clean or replace the filters regularly.
- Seite 26 2. Installation 2.1 Important safety information Required minimum distance hood to Ceramic-glass rings/hotplates 65 cm Gas cooker 75 cm Coal / oil / stove wood firing 85 cm WARNING! If you ignore the required minimum distance, the accumulated fat in the filters can catch fire due to the heat emission of the hob.
- Seite 27 2. For extracting the exhaust air always observe the current legal regulations. 3. The diameter of the exhaust hose must meet the diameter of the connecting ring. 4. If your appliance is equipped with a carbon filter, remove the carbon filter before you operate the appliance in the extraction mode.
- Seite 28 5. Connect the suspension device with 8 screws type M4*10 to the angle irons (fig. 6. Calculate the needed length of the angle irons. Fix the angle irons with 16 big flathead screws type M4*10 and M4 nuts. An overlapping length of at least 100 mm is required.
- Seite 29 Check the correct position of the hood from front and side perspective. Otherwise the appliance will not work properly. You can fix an exhaust hose with an adapter (depending on model if included in delivery ) on the appliance. Fix the adapter with four screws above the opening on the top of the appliance and insert the exhaust hose.
- Seite 30 Models with preassembled air outlet Preassembled air outlet for fixing the View of segment of an exhaust hose. exhaust hose. You must install the crescent-shaped protective covers, when you operate the appliance in extraction mode. The covers protect the motor from the outdoor air and draught. Depending on model the lower chimney can be fixed with screws.
- Seite 31 2.4 Carbon filter WARNING! Unplug the appliance or disconnect it from the mains (use the relevant fuse in your household fuse box). WARNUNG! Use the carbon filters in recirculation mode only. 1. Remove the grease filter(s). The carbon filters are intended to be installed on both sides of the motor.
- Seite 32 NOTICE! Depending on frequency of use, replace the carbon filters every three to six months. Clean the grease filter(s) regularly for proper operation of the motor. You can order carbon filters at www.pkm-online.de 3. Operation 3.1 Control panel CAUTION! The lamp must not be covered by thermal insulation or other materials.
- Seite 33 Switch off the appliance after cooking or use the delayed switch-off function (equipment depends on model). Switch off the illuminant(s) of the appliance after cooking. The diameter of the pot/pan should meet the diameter of the cooking zone or the size of the flame of the burner (gas appliances).
- Seite 34 8. Do not use a steam cleaner. RISK OF ELECTRIC SHOCK! 9. Do not use any abrasive detergents. Grease filter Aluminium filter You do not need to replace aluminium filters. Clean them once a month by hand or in a dishwasher (30 ).
- Seite 35 5. Trouble shooting MALFUNCTION POSSIBLE CAUSE MEASURE The appliance does not work at all. The plug of the appliance is not Check the corresponding socket by connected to the socket. connecting it with another appliance. The plug has become loose. ...
- Seite 36 6. Technical data 6.1 Information in accordance with Regulation (EU) 66/2014 Brand/trademark Model identifier 8099 GIS Z Annual energy consumption (AEC 42,1 kWh/year hood Energy efficiency index (EEI...
- Seite 37 Lighting efficiency index Power consumption standby (P Power consumption off (P 0.44 A-rated noise emission at minimum speed/ standard operation A-rated noise emission at maximum speed/ standard operation A-rated noise emission during operation at intensive or rapid operation setting Explications: (1) measurement of air flow Range hoods with a maximum air flow, which is more than 650 m...
- Seite 38 Dimensions H*W*D in cm 65.00-123.80*90.00*60.00 Weight net/gross in kg 26.80/28.60 Optional equipment. 7. Waste management 1. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children. CHOKING HAZARD! 2. Old and unused appliances must be send for disposal to the responsible recycling centre.
- Seite 39 8. Guarantee conditions for large electric appliances; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless material- components and its faultless fabrication.
- Seite 40 7. the appliance is damaged by force majeur or natural disasters, including, but with not being limited to fires or explosions. The guarantee claims neither extend the guarantee period nor initiate a new guarantee period. The geographical scope of the guarantee is limited with respect to appliances, which are purchased and used in Germany, Austria, Belgium, Luxembourg and the Netherlands.
- Seite 41 Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten Subject to alterations Stand Updated 23.05.2016 05/23/2016 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
