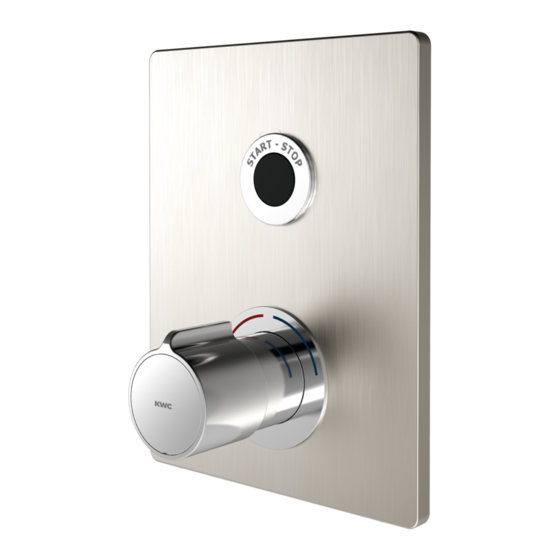

Elektronik-Thermostatbatterie
Electronic thermostatic mixer
Mitigeur thermostatique électronique
Batería de termostato con sistema
Miscelatore termostatico-elettronico
Elektronische thermostaatmeng-
Elektroniczna bateria termostat
Elektronisk termostatenhet
Elektronická termostatická bate
Elektroninen termostaattihana
electrónico
kraan
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KWC F5ET2031
Inhaltszusammenfassung für KWC F5ET2031
- Seite 1 F5ET2031 F5ET2033 2030067151 2030067172 Montage- und Betriebsanleitung Elektronik-Thermostatbatterie Installation and operating instructions Electronic thermostatic mixer Notice de montage et de mise en service Mitigeur thermostatique électronique Instrucciones de montaje y servicio Batería de termostato con sistema electrónico Istruzioni per il montaggio e l'uso...
- Seite 2 F5ET2031 F5ET2033 - 2 -...
- Seite 3 F5ET2031 F5ET2033 - 3 -...
- Seite 4 - 4 -...
- Seite 5 Installation and operating instructions Montage- und Betriebsanleitung Important notes Wichtige Hinweise ► All work must be carried out in a ► Alle Arbeiten im spannungsfreien Zustand de-energised state. durchführen. ► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen! ►...
- Seite 6 Instrukcja montażu i obsługi Monterings- och driftinstruktion Ważne wskazówki Viktiga informationer ► Wszystkie prace przeprowadzać po ► Genomför alla arbeten i spänningslöst odłączeniu zasilania elektrycznego. tillstånd. ► Przed instalacją przepłukać rury! ► Spola igenom rörledningarna före ► Po zakończeniu montażu ustawić installation! ►...
- Seite 7 Notice de montage et de mise en service Návod pro montáž a provoz Remarques importantes Důležité pokyny ► Effectuez tous les travaux quand le ► Veškeré práce vykonávejte ve stavu bez dispositif est hors tension. napětí. ► Rincer les conduites avant d’installer ! ►...
-
Seite 8: Asennus- Ja Käyttöohje
Instrucciones de montaje y servicio Asennus- ja käyttöohje Indicaciones importantes Tärkeitä ohjeita ► Todos los trabajos deben realizarse con la ► Kaikki työt on tehtävä jännitteettömälle tensión de alimentación desconectada. järjestelmälle. ► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta! ►... - Seite 9 Istruzioni per il montaggio e Инструкция по монтажу и l'uso вводу в эксплуатацию Avvertenze importanti Важные указания ► Eseguire tutti i lavori fuori tensione. ► Выполняйте все работы при ► Sciacquare le tubazioni prima di installare! отключенном напряжении. ► Перед инсталляцией промыть трубки! ►...
- Seite 10 Montage- en bedrijfsinstructies Belangrijke aanwijzingen ► Alle werkzaamheden in spanningsloze toestand uitvoeren. ► Voor installatie buisleidingen spoelen! ► Na de montage de temperatuurbegrenzing instellen! ► Armatuur alleen met originele zeven en terugstroomkleppen gebruiken! ► Afhankelijk van de waterkwaliteit, de plaatselijke omstandigheden en de plaatselijke voorschriften de armatuur regelmatig controleren en onderhouden.
- Seite 11 Montage EN Installation NL Montage CS Montáž FR Montage PL Montaż FI Asennus ES Montaje SV Montering RU Монтаж IT Montaggio 19 mm 2,5 mm 27 mm 3 mm 3 mm 30 mm 5 mm - 11 -...
- Seite 12 - 12 -...
- Seite 13 - 13 -...
- Seite 14 - 14 -...
- Seite 15 - 15 -...
- Seite 16 F5ET2033 – - 16 -...
- Seite 17 1: Black 1: Czarny 2: Red 2: Czerwony 1: Schwarz 1: Svart 2: Rot 2: Röd 1: Noir 1: černá 2: Rouge 2: Červený 1: Negro 1: Musta 2: Rojo 2: Punainen 1: Nero 1: черный 2: Rosso 2: красный 1: Zwart 2: Rood 2×...
- Seite 18 F5ET2033 - 18 -...
- Seite 19 1 Nm - 19 -...
-
Seite 20: Funktion
Funktion EN Function NL Werking CS Funkce FR Fonctionnement PL Funkcja FI Toiminto ES Función SV Funktion RU Функционирование IT Funzionamento 30 s - 20 -... -
Seite 21: Hygienespülung Ein- / Ausschalten
Hygienespülung ein- / ausschalten EN Switching hygiene flushing NL Hygiënische spoeling CS Zapněte/vypněte on/off in-/uitschakelen hygienické propláchnutí FR Activer/désactiver PL Włączyć/wyłączyć FI Hygieniahuuhtelun päälle-/ pois päältä le rinçage hygiénique spłukiwanie higieniczne kytkeminen ES Activar/Desactivar SV Koppla hygienspolningen RU Гигиеническое промывание el aclarado higiénico till / från включить/выключить... - Seite 22 3 mm 2,5 mm – - 22 -...
- Seite 23 - 23 -...
- Seite 24 60 s 2× 1× 24 h 30 s - 24 -...
- Seite 25 >12 s 1× - 25 -...
- Seite 26 1 Nm - 26 -...
-
Seite 27: Thermische Desinfektion
Thermische Desinfektion EN Thermal disinfection NL Thermische desinfectie CS Tepelná dezinfekce FR Désinfection thermique PL Dezynfekcja termiczna FI Terminen desinfiointi ES Desinfección térmica SV Termisk desinfektion RU Термическая дезинфекция IT Disinfezione termica 2,5 mm - 27 -... - Seite 28 > 70 °C > 70 °C < 43 °C > 43 °C - 28 -...
-
Seite 29: Reinigungsabschaltung Einschalten
Reinigungsabschaltung einschalten EN Switch on cleaning switch-off NL Inschakelen van de reiniging CS Vypínač pro čištění shutdown FR Activer l'arrêt de nettoyage PL Włączanie wyłączenia na czas FI Aktivoida pesuseisokkien czyszczenia ES Activar el apagado de limpieza SV Aktivera rengörings RU активировать... -
Seite 30: Fließzeit Einstellen
Fließzeit einstellen EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku FR Régler la durée d'écoulement PL Ustawić czas przepływu FI Aseta virtausaika ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения IT Impostazione della durata di flusso 30 s 1 –... -
Seite 31: Hygienespülung Einstellen
Hygienespülung einstellen EN Setting the hygiene flush NL Instellen van de CS Nastavení hygienického proplachování hygiënespoeling FR Réglage de la rinçage PL Ustawianie spłukiwania FI Hygieniahuuhtelun säätäminen d'hygiène higienicznego ES Ajuste del higiene enjuague SV Ställa in hygienspolning RU установив гигиена смыва IT Impostare lo igiene risciacquo ►... - Seite 32 1 – 255 h 1 – 255 s - 32 -...
-
Seite 33: Reinigungsabschaltung Einstellen
Reinigungsabschaltung einstellen EN Set the range NL Actieradius instellen CS Nastavení dosahu FR Régler le rayon d’action PL Ustawienie zasięgu FI Aseta ulottuma ES Regular el alcance SV Ställa in räckvidden RU установить диапазон значений IT Impostare la portata 1 min 1 –... -
Seite 34: Verbrühungsschutz Einstellen
Verbrühungsschutz einstellen EN Adjust scald protection NL Bescherming tegen CS Nastavte ochranu proti opaření verbranding instellen FR Réglage du dispositif de PL Ustawianie zabezpieczenia FI Palovammasuojan asettaminen protection contre les échau- przed poparzeniem dures ES Ajustar la protección contra SV Inställning av skållningsskydd RU Настройка... - Seite 35 2,5 mm 2,5 mm - 35 -...
- Seite 36 < 43 °C > 43 °C 1 Nm - 36 -...
-
Seite 37: Thermische Desinfektion Nachrüsten - Elektrisch
10. Thermische Desinfektion nachrüsten – elektrisch EN Retrofit thermal disinfection NL Thermische desinfectie CS Dodatečné vybavení tepelnou dezin- monteren fekcí FR Montage ultérieur de la désin- PL Doposażyć dezynfekcję FI Lämpödesinfioinnin jälkivarustelu fection thermique termiczną ES Reequipar la desinfección SV Eftermontera termisk desin- RU Дооснащение... -
Seite 38: Kaltwasserspülung Nachrüsten
11. Kaltwasserspülung nachrüsten EN Retrofit cold water flush NL Koudwaterspoeling monteren CS Dodatečné vybavení proplachování studenou vodou FR Montage le système de rinçage PL Doposażyć spłukiwania wodą à l'eau froide zimną FI Kylmävesihuuhtelun jälkivarustelu ES Reequipar el enjuague de agua SV Eftermontera spolning med RU Дооснащение... -
Seite 39: Wartung
12. Wartung EN Maintenance NL Onderhoud CS Varování FR Maintenance PL Konserwacja FI Huolto ES Mantenimiento SV Underhĺll RU Техническое обслуживание IT Manutenzione - 39 -... - Seite 40 13. Abdeckplatte abnehmen EN Remove the cover plate NL Afdekplaat weghalen CS Sejmutí krycí desky FR Retrait de la plaque de PL Zdejmowanie płytki maskującej FI Peitelevyn irrottaminen protection ES Retirar la placa cobertora SV Avlägsna täckplattan RU Демонтаж крышки IT Rimozione della piastrina di copertura 2,5 mm 5 mm...
- Seite 41 F5ET2033 - 41 -...
-
Seite 42: Abdeckplatte Montieren
14. Abdeckplatte montieren EN Install the cover plate NL Afdekplaat monteren CS Montáž krycí desky FR Montage de la plaque de PL Montaż płytki maskującej FI Peitelevyn asennus protection ES Montar la placa cobertora SV Montera täckplattan RU Установка крышки IT Montaggio della piastrina di copertura 2,5 mm 5 mm... - Seite 43 F5ET2033 - 43 -...
- Seite 44 1 Nm - 44 -...
-
Seite 45: Siebe Wechseln
15. Siebe wechseln EN Replace the filters NL Zeven vervangen CS Vyměňte síto FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto ES Cambiar los tamices SV Byt filter RU Сменить сеточки IT Sostituire i filtri 4 mm - 45 -... -
Seite 46: Thermostatkartusche Wechseln
16. Thermostatkartusche wechseln EN Changing the thermostat NL Thermostaatcartridge CS Výměna zásobníku termostatu cartridge vervangen FR Remplacement de la cartouche PL Wymiana głowicy FI Termostaattipatruunan vaihtaminen du thermostat termostatycznej ES Cambio del cartucho de SV Byta termostatpatron RU Замена картриджа термостата termostato IT Sostituzione della cartuccia termostatica... - Seite 47 4 mm – – > 43 °C - 47 -...
-
Seite 48: Magnetventilkartusche Wechseln
17. Magnetventilkartusche wechseln EN Replacing the solenoid valve NL Magneetventielpatroon verandering CS Výměna kartuše s magnetickým cartridge ventilem FR Remplacement de la cartouche PL Wymiana wkładu zaworu FI Magneettiventtiilipanoksen d’électrovanne elektromagnetycznego vaihtaminen ES Cambiar cartucho de la válvula SV Byta magnetventilpatron RU Замена... -
Seite 49: Rückflussverhinderer Wechseln
18. Rückflussverhinderer wechseln EN Replace the return flow NL Terugstroomklep vervangen CS Vyměňte zábranu zpětného průtoku inhibitor FR Remplacement du clapet de PL Wymiana zaworu zwrotnego FI Paluuvirtausestäjän vaihto non-retour ES Reemplazar la válvula SV Byt återströmningsskydd RU Заменить клапан обратного течения antiretorno IT Sostituire la valvola antiriflusso 4 mm... -
Seite 50: Sensor Wechseln
19. Sensor wechseln EN Replace sensor NL Sensor vervangen CS Vyměňte snímač FR Changer le capteur PL Wymienić czujnik FI Anturi vaihto ES Cambiar el sensor SV Byt sensor RU Замена Датчик IT Cambiare il sensore 32 mm - 50 -... -
Seite 51: Schlauch Wechseln
20. Schlauch wechseln NL Slang vervangen CS Výměna hadice EN Replace the hose PL Wymiana węża FI Letkun vaihto FR Remplacement du flexible SV Byta slang RU Замена шланга ES Cambio del tubo IT Sostituzione del flessibile - 51 -... - Seite 52 21. Ersatzteile I EN Replacement parts NL Reserveonderdelen CS Náhradní díly FR Pièces de rechange PL Części zamienne FI Varaosat ES Piezas de recambio SV Reservdelar RU Запчасти IT Pezzi di ricambio 1..2030003258 5 ..2030061611 9 ..2030003033 EAQLT0002 ASXT2002 EAQFU0001...
-
Seite 53: Ersatzteile
FR Pièces de rechange PL Części zamienne FI Varaosat ES Piezas de recambio SV Reservdelar RU Запчасти IT Pezzi di ricambio 12 ...2030045472 ASXX9001 13 ...2030072723 ASET2024 14 ...2030068503 ASET2017 15 ...2000105133 ESHOW0069 16 ...1m: 2000106114 ESHOW0070 F5ET2031 F5ET2033 - 53 -... - Seite 54 23. Zubehör I EN Accessories NL Toebehoren CS Príslušenství FR Accessoire PL Akcesoria FI Lisävarusteet ES Accesorios SV Tillbehör RU принадлежности IT Accessori 1 ..2030039477 ACEX9001 2 ..2030039825 ACEX9003 3 ..2000104846 EPRTR0008 4 ..2000109466 ZAQCT0003 5 ..2030041918 ACET2001 6 ..
