F5
F5SM2001
2030032998
DE
Montage- und Betriebsanleitung
EN
Installation and operating instructions
FR
Notice de montage et de mise en service
ES
Instrucciones de montaje y servicio
IT
Istruzioni per il montaggio e l'uso
NL
Montage- en bedrijfsinstructies
PL
Instrukcja montażu i obsługi
SV
Monterings- och driftinstruktion
CS
Návod pro montáž a provoz
FI
Asennus- ja käyttöohje
RU
Инструкция по монтажу и вводу в
эксплуатацию
F5SM2002
2030036685

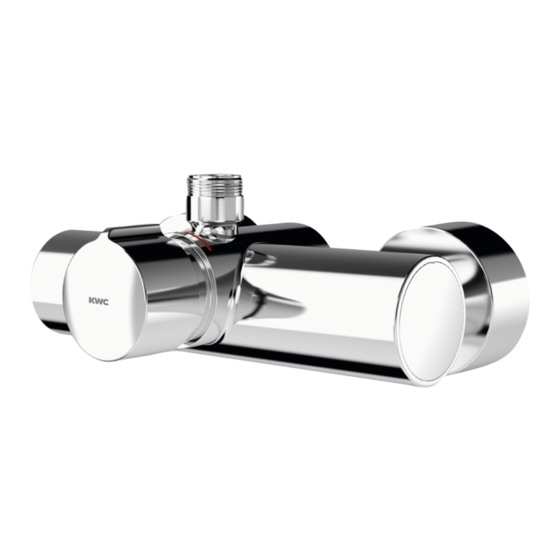

Selbstschluss-Wandbatterie
Self-closing wall mixer
Mitigeur à fermeture automatique
pour montage mural
Grifo mural con cierre automático
Miscelatore temporizzato
Zelfsluitende wandkraan
Samozamykająca bateria ścienna
Itsesulkeutuva seinäventtiili

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für KWC F5SM2001 2030032998

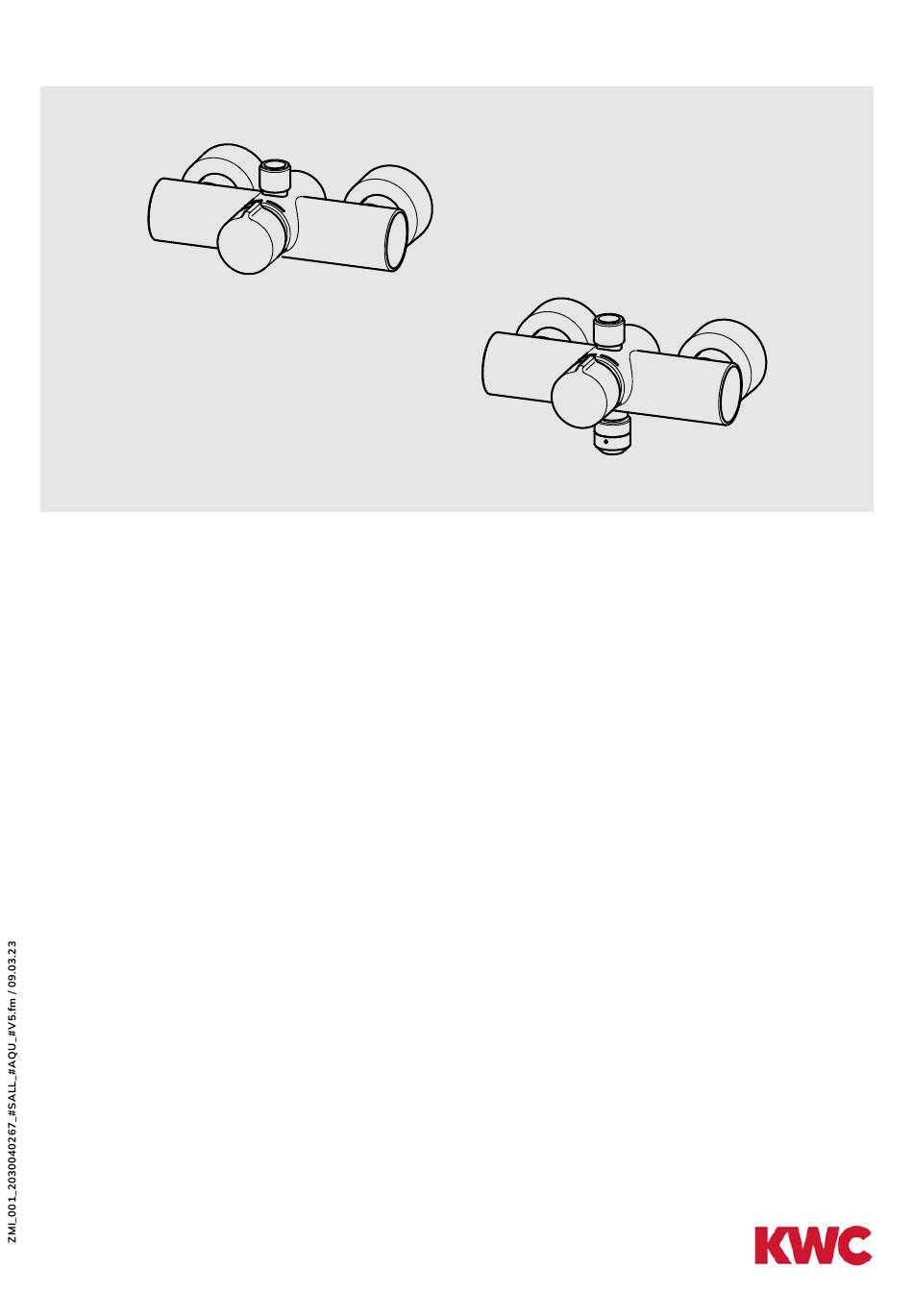

  • Seite 1 F5SM2001 F5SM2002 2030032998 2030036685 Montage- und Betriebsanleitung Selbstschluss-Wandbatterie Installation and operating instructions Self-closing wall mixer Notice de montage et de mise en service Mitigeur à fermeture automatique pour montage mural Instrucciones de montaje y servicio Grifo mural con cierre automático Istruzioni per il montaggio e l'uso Miscelatore temporizzato Montage- en bedrijfsinstructies...
  • Seite 2 F5SM2001 F5SM2002 - 2 -...
  • Seite 3 F5SM2001 F5SM2002 - 3 -...
  • Seite 4 Installation and operating instructions Montage- und Betriebsanleitung Important notes Wichtige Hinweise ► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen! ► Set the temperature stop after assembly ► Nach erfolgter Montage den has been completed. Temperaturanschlag einstellen. ► The fitting must be operated only with ►...
  • Seite 5 Instrukcja montażu i obsługi Monterings- och driftinstruktion Ważne wskazówki Viktiga informationer ► Przed instalacją przepłukać rury! ► Spola igenom rörledningarna före ► Po przeprowadzeniu montażu ustawić installation! ograniczenie temperatury. ► Ställ in temperaturstoppet efter ► Armatury należy używać wyłącznie z installationen.
  • Seite 6 Instrucciones de montaje y servicio Asennus- ja käyttöohje Indicaciones importantes Tärkeitä ohjeita ► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta! ► Tras finalizar el montaje, ajustar el tope de ► Kun asennus on tehty, säädä temperatura. lämpötilarajoitin.
  • Seite 7 Montage- en bedrijfsinstructies Belangrijke aanwijzingen ► Voor installatie buisleidingen spoelen! ► Na de montage de temperatuurbegrenzing instellen. ► Armatuur alleen met originele zeven en terugstroomkleppen gebruiken! ► Afhankelijk van de waterkwaliteit, de plaatselijke omstandigheden en de plaatselijke voorschriften de armatuur regelmatig controleren en onderhouden.
  • Seite 8 Montage EN Installation NL Montage CS Montáž FR Montage PL Montaż FI Asennus ES Montaje SV Montering RU Монтаж IT Montaggio 17 mm 30 mm 4 mm 132 - 168 34 - 40 - 8 -...
  • Seite 9 a) Not included in scope of delivery a) nicht Lieferumfang a) poza zakresem dostawy a) ngår ej i leveransen a) non compris dans la livraison a) Není součástí dodávky a) no forma parte del volúmen de a) ei kuulu toimitukseen suministro a) Non compreso nella fornitura a) He входит...
  • Seite 10 - 10 -...
  • Seite 11: Funktion

    Funktion EN Function NL Werking CS Funkce FR Fonctionnement PL Funkcja FI Toiminto ES Función SV Funktion RU Функционирование IT Funzionamento - 11 -...
  • Seite 12: Fließzeit Einstellen

    Fließzeit einstellen EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku FR Régler la durée d'écoulement PL Ustawić czas przepływu FI Aseta virtausaika ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения IT Impostazione della durata di flusso 2,5 mm 2 mm - 12 -...
  • Seite 13: Temperaturanschlag Einstellen

    5-35 s Temperaturanschlag einstellen EN Setting the temperature stop NL Temperatuurbegrenzing CS Nastavení teplotního limitu instellen FR Réglage de la butée de PL Ustawienie ograniczenia FI Lämpötilarajoittimen säätäminen température temperatury ES Ajuste del tope de temperatura SV Ställa in temperaturstoppet RU Настройка...
  • Seite 14 - 14 -...
  • Seite 15 - 15 -...
  • Seite 16: Wartung

    Wartung EN Maintenance NL Onderhoud CS Varování FR Maintenance PL Konserwacja FI Huolto ES Mantenimiento SV Underhĺll RU Техническое обслуживание IT Manutenzione - 16 -...
  • Seite 17: Armatur Demontieren

    Armatur demontieren EN Remove fitting NL Armatuur demonteren CS Demontáž armatury FR Démontage de la robinetterie PL Zdemontować armaturę FI Hanan irrottaminen ES Desmontar la grifería SV Demontera armaturen RU Демонтаж арматуры IT Smontaggio dell'apparecchio 30 mm 4 mm - 17 -...
  • Seite 18: Armatur Montieren

    Armatur montieren EN Install fitting NL Armatuur monteren CS Montáž armatury FR Montage de la robinetterie PL Zamontować armaturę FI Hanan asentaminen ES Montar la grifería SV Montera armaturen RU Монтаж арматуры IT Montaggio dell'apparecchio 30 mm 4 mm - 18 -...
  • Seite 19: Siebe Wechseln

    Siebe wechseln EN Replace the filters NL Zeven vervangen CS Vyměňte síto FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto ES Cambiar los tamices SV Byt filter RU Сменить сеточки IT Sostituire i filtri - 19 -...
  • Seite 20: Selbstschluss-Kartusche Wechseln

    Selbstschluss-Kartusche wechseln EN Replace self-closing cartridge Wymienić wkład samozamykający FR Remplacement de la cartouche mélangeuse à SV Byta självstängande patron fermeture automatique CS Výměna kartuše vodovodní baterie ES Cambio de cartucho con cierre automático Itsesulkeutuvan panoksen vaihtaminen Sostituzione della cartuccia a chiusura automatica RU Замена...
  • Seite 21 - 21 -...
  • Seite 22 – - 22 -...
  • Seite 23 - 23 -...
  • Seite 24: Rückflussverhinderer Wechseln

    10. Rückflussverhinderer wechseln EN Replace the return flow NL Terugstroomklep vervangen CS Vyměňte zábranu zpětného průtoku inhibitor FR Remplacement du clapet de PL Wymiana zaworu zwrotnego FI Paluuvirtausestäjän vaihto non-retour ES Reemplazar la válvula SV Byt återströmningsskydd RU Заменить клапан обратного течения antiretorno IT Sostituire la valvola antiriflusso 12 mm...
  • Seite 25: Ersatzteile

    11. Ersatzteile EN Replacement parts NL Reserveonderdelen CS Náhradní díly FR Pièces de rechange PL Części zamienne FI Varaosat ES Piezas de recambio SV Reservdelar RU Запчасти IT Pezzi di ricambio 1 ..2030046777 5 ..2030050753 ASXX9003 ASSM9004 2 ..2030003401 6 ..
  • Seite 26 12. Zubehör EN Accessories NL Toebehoren CS Príslušenství FR Accessoire PL Akcesoria FI Lisävarusteet ES Accesorios SV Tillbehör RU принадлежности IT Accessori 1 ..2030021283 SHAC0008 2 ..2000103757 AQUA757 3 ..2030041522 ACSX2002 4 ..X=150 mm: 2030039553 ACXX2001 X=500 mm: 2030040032 ACXX2002...
  • Seite 27 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 27 -...
  • Seite 28 Australia Italy United Kingdom PR Kitchen and KWC Austria GmbH KWC DVS Ltd - Northern Office Water Systems Pty Ltd 6971 Hard, Austria Barlborough S43 4PZ Dandenong South VIC 3175 Numero Verde +39 800 789 233 Phone +44 1246 450 255...
