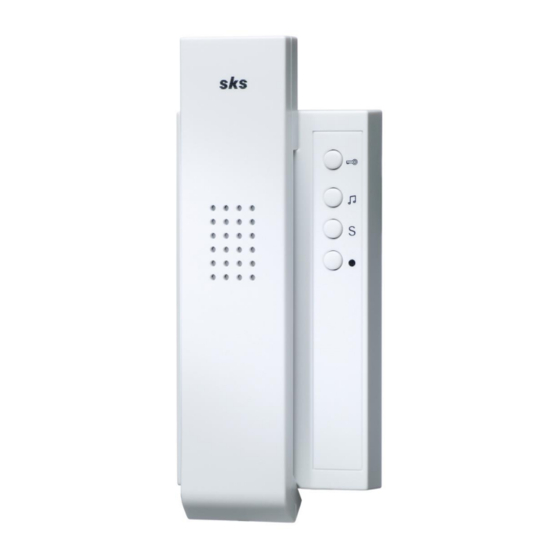

sks HT 4600 Installationsanleitung
Vorschau ausblenden
Andere Handbücher für HT 4600:
- Bedienungsanleitung (10 Seiten) ,
- Installationsanleitung (44 Seiten) ,
- Bedienungsanleitung (13 Seiten)
Verwandte Anleitungen für sks HT 4600
Inhaltszusammenfassung für sks HT 4600

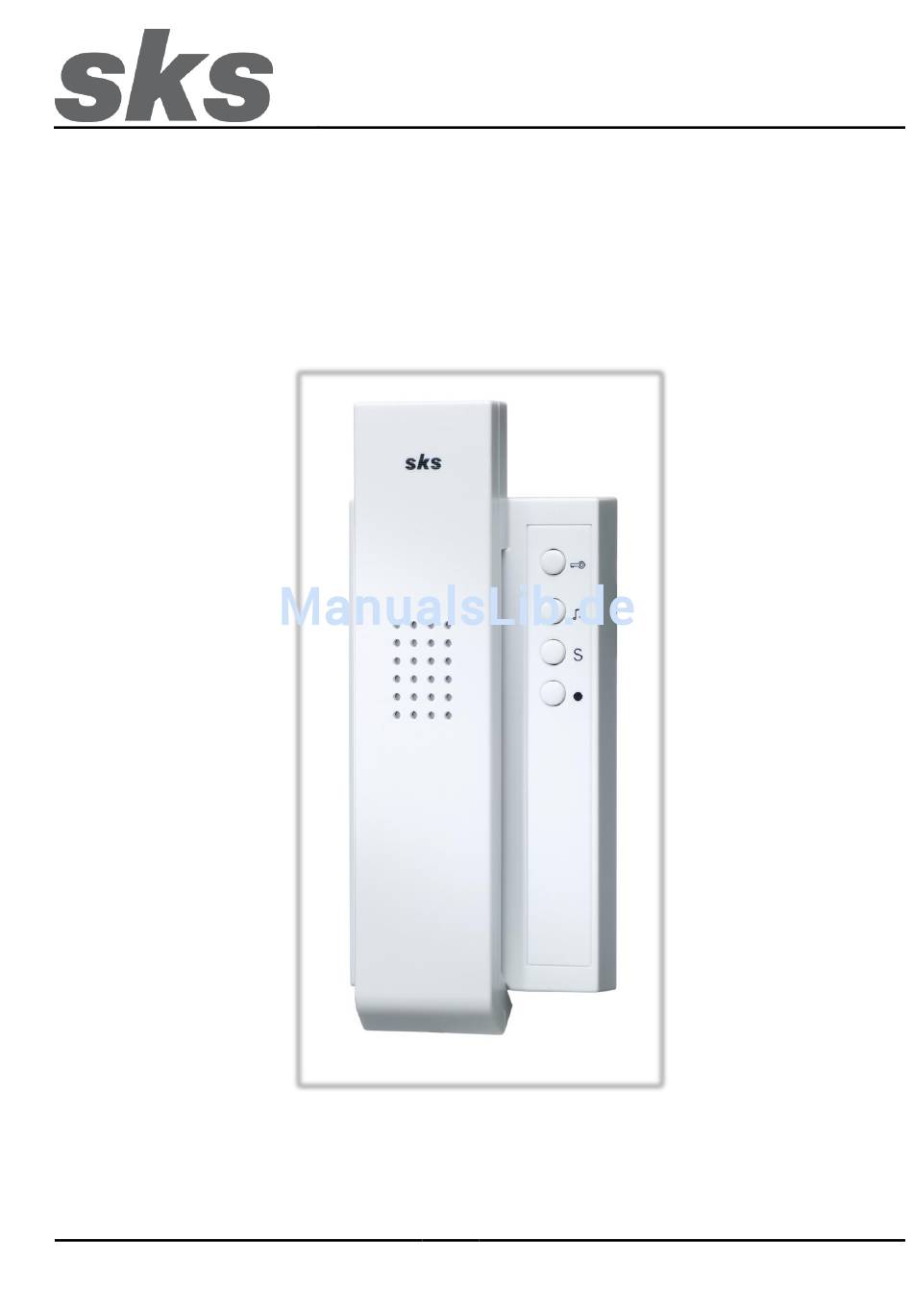

- Seite 1 Installationsanleitung HT 4600 SKS-Kinkel Elektronik GmbH Version: 2.0 Support-Hotline: +49 (0) 2661-98088-112 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97005002...
-
Seite 2: Inhaltsverzeichnis
Hausrufklingelton ändern ............................. 9 Etagenrufklingelton ändern ............................10 Licht- und Sondertaste ............................... 10 Internruf ..................................10 Rücksetzen der HT 4600 ............................... 12 Technische Daten ................................ 12 Struktur- und Verdrahtungsplan 2 Draht Audio ......................13 Service ..................................14 Anhang ..................................15 Notizen .................................. -
Seite 3: Installation
Nehmen Sie vorsichtig die HT 4600 Innensprechstelle, wie auf der Zeichnung zu sehen, von dem Geräteträger ab. Ziehen Sie die Unterseite der HT 4600 Innensprechstelle zu sich hin und heben Sie dann diese nach oben hin ab. Support-Hotline: +49 (0) 2661-98088-112 - 3 - Version: 2.0... -
Seite 4: Montage Auf Unterputzdose Oder Hohlwanddose
Achten Sie bei der Befestigung des Geräteträgers auf das Installationskabel! Schließen Sie die Anschlussklemmen an das zuvor verlegte Kabel an. Die Anschlussklemmen finden Sie auf der Rückseite der HT 4600 Innensprechstelle. Die konfektionierten Anschlusskabel werden anschließend an der HT 4600 Innensprechstelle angeschlossen. -
Seite 5: Montage Aufputz
Achten Sie bei der Befestigung des Geräteträgers auf das Installationskabel! Schließen Sie die Anschlussklemmen an das zuvor verlegte Kabel an. Die Anschlussklemmen finden Sie auf der Rückseite der HT 4600 Innensprechstelle. Die konfektionierten Anschlusskabel werden nun an der HT 4600 Innensprechstelle angeschlossen. -
Seite 6: Demontage Der Sprechstelle
Die HT 4600 Innensprechstelle wird über die Klemmen a+/b- an den 2- Draht-Audio-Bus angeschlossen. Das Audiosignal liegt für den 2-Draht-Audio-Bus an den Klemmen a+/b-. Mit den Klemmen a+/b- wird die HT 4600 Innensprechstelle mit 19 - 25 VDC versorgt. An den Klemmen E+/E- kann optional ein Etagentaster (Schließer) angeschlossen werden. -
Seite 7: Programmierung Von Rufadressen
Programmierung von bis zu 4 Rufadressen (2…4 Klingeltaster für eine Sprechstelle) Die Sprechstelle kann bis zu 4 SKS-Bus Rufadressen für Haus-, Intern- oder Gruppenrufadressen speichern. Die erste Adresse ist immer die Hauptadresse, die als eigene Gerätekennung übermittelt wird. Auf bis zu 3 weiteren Rufadressen reagiert die Sprechstelle bei eingehendem Hausruf (Klingeltasten der Türstation), Internruf (Sprechen... -
Seite 8: Bedienung
HT 4600 Bedienung Die Bedienung der HT 4600 Innensprechstelle erfolgt ausschließlich über die Tasten. Mit den Tasten werden Hausrufe angenommen, weitere Funktionen ausgeführt und Einstelllungen vorgenommen. Um das Gespräch abzunehmen, heben Sie den Hörer ab. Um das Gespräch zu beenden, legen Sie den Hörer wieder auf. -
Seite 9: Automatische Türöffnung Mit Rufton
Tontaste. Ein Bestätigungston signalisiert, dass der Vorgang erfolgreich ausgeführt wurde. Hinweis Beachten Sie, dass die Funktion, Automatische Türöffnung mit Rufton, nur mit der Sonderversion der HT 4600 Innensprechstelle möglich ist. Die Funktion, Rufabschaltung, ist mit der Sonderversion nicht möglich. Automatische Türöffnung ohne Rufton Um die automatische Türöffnung ohne Rufton einzuschalten, nehmen Sie den Hörer ab und... -
Seite 10: Etagenrufklingelton Ändern
SKS-Kinkel Elektronik GmbH HT 4600 Etagenrufklingelton ändern Um den Etagenrufklingelton zu ändern, betätigen Sie zuerst dauerhaft die Tontaste. Wird nun zusätzlich zu der dauerhaft betätigten Tontaste, innerhalb von 1,5 Sekunden, die Türöffnertaste dauerhaft betätigt, ändert sich der Etagenrufklingelton. Werden nun beide Tasten dauerhaft betätigt gelassen, wird ein anderer Klingelton abgespielt. - Seite 11 SKS-Kinkel Elektronik GmbH HT 4600 Programmieren der Internrufadresse In den nächsten Schritten werden jeder Innensprechstelle Internrufadressen vergeben. Mit dieser Internrufadresse ist es möglich die Innensprechstelle von einer anderen Innensprechstelle zu rufen. Die zu speichernde Rufadresse ist in der Zeichnung Grau abgesetzt.
-
Seite 12: Rücksetzen Der Ht 4600
Nach dem erfolgreichen einprogrammieren der Internrufadressen in die Innensprechstellen, können Internrufe von Innensprechstelle zur Innensprechstelle erfolgen. Durch einen Druck auf die entsprechende Internruftaste auf der Vorderseite der Innensprechstelle wird der Internruf gesendet. Rücksetzen der HT 4600 Damit die Innensprechstelle auf die Werkseinstellung zurückgesetzt wird, muss: Schritt Beschreibung Die a+ / b- Klemme auf der Rückseite der Innensprechstelle abgezogen werden. -
Seite 13: Struktur- Und Verdrahtungsplan 2 Draht Audio
SKS-Kinkel Elektronik GmbH HT 4600 Struktur- und Verdrahtungsplan 2 Draht Audio Support-Hotline: +49 (0) 2661-98088-112 - 13 - Version: 2.0 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97005002... -
Seite 14: 10 Service
Auflagen enthalten. Service und Support Unser Supportteam steht Ihnen mit Rat und Tat zur Seite und kümmert sich um Ihre Anliegen. Unser SKS-Support ist für Sie per E-Mail und Telefon erreichbar. Bitte geben Sie stets eine möglichst genaue Fehlerbeschreibung, Projektbezeichnung, Ihren Namen und Ihre Kundennummer mit an. -
Seite 15: 11 Anhang
SKS-Kinkel Elektronik GmbH HT 4600 11 Anhang Support-Hotline: +49 (0) 2661-98088-112 - 15 - Version: 2.0 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97005002... -
Seite 16: 12 Notizen
SKS-Kinkel Elektronik GmbH HT 4600 12 Notizen Support-Hotline: +49 (0) 2661-98088-112 - 16 - Version: 2.0 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97005002...
