revolt ZX-7209 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses WLAN-Thermostats, mit dem
Sie Ihre Fußbodenheizung steuern können. Bitte lesen Sie die
im Folgenden aufgeführten Hinweise und Tipps ausführlich
durch.
Bitte beachten Sie, dass es sich
bei dieser Beilage um
Anwendungshinweise zum
sicheren Gebrauch Ihres
Produktes handelt.
Die ausführliche Bedienungsanleitung können
Sie einfach online über unseren Support-
Bereich abrufen.
www.pearl.de/support
Geben Sie im Suchfeld nur noch die
Artikelnummer ZX-7209 ein.
Lieferumfang:
•
WLAN-Thermostat
•
Montagematerial
•
Schnellstart-Anleitung
Empfohlene App:
•
Zum Betrieb benötigen Sie eine App, die eine Verbindung
zwischen Ihrem WLAN-Thermostat und Ihrem Mobilgerät
herstellen kann. Wir empfehlen hierzu die kostenlose App
ELESION.
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

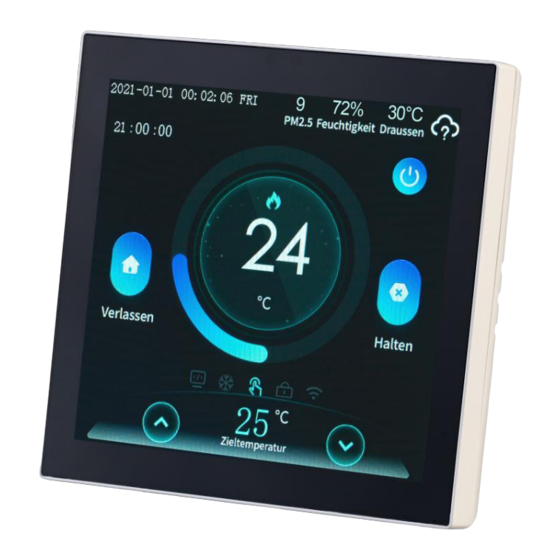

WLAN-Fußbodenheizung-Thermostat
mit Touchdisplay
Technische Daten
WLAN-Standard 802.11b/g/n 2,4 GHz
Input 230V AC 50/60Hz 16A max.
Output 230V AC 50/60Hz 16A max.
Max. Sendeleistung 17 dBm
Funk-Frequenz 2.400~2.4835 GHz
Maße 86 x 86 x 16 mm
Gewicht 295 g

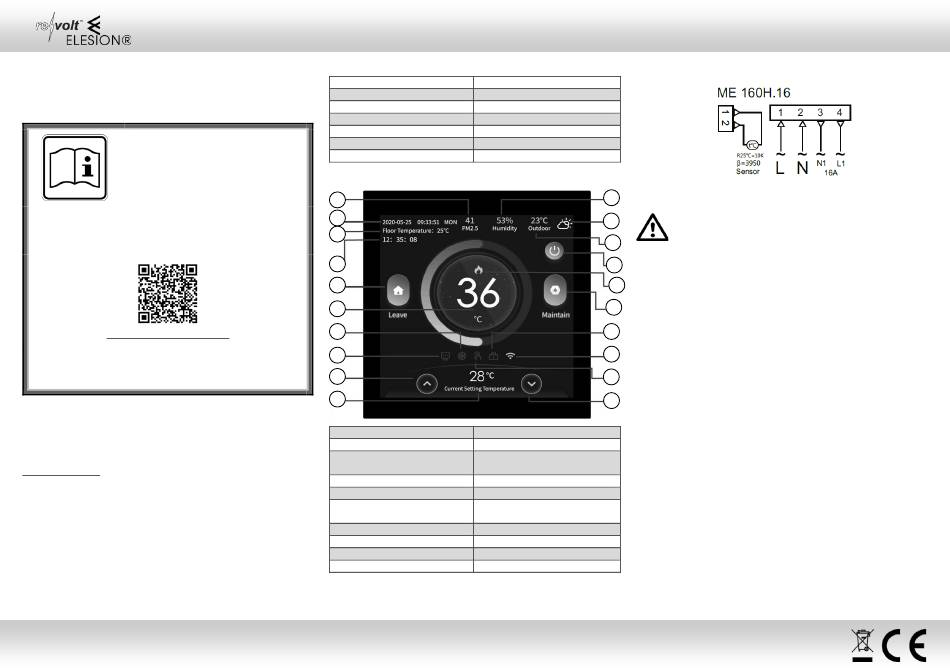

Produktdetails
1
2
3
4
5
6
7
8
9
10
1. Feinstaubanzeige 11. Luftfeuchtigkeit
2. Datum und Uhrzeit 12. Wetter-Symbol
3. Bodentemperatur 13. Außentemperatur
(externer Sensor)
4. Haltezeit 14. Power-Taste
5. Verlassen-Modus 15. Heiz-Symbol
6. Raumtemperatur 16. Halte-Modus
(interner Sensor)
7. Frostschutz-Symbol 17. Kindersicherung
8. Programmier-Modus 18. Netzwerksymbol
9. Hoch-Taste 19. Manueller Modus
10. Zieltemperatur 20. Runter-Taste
Seite 1
Anschlüsse
11 Sicherheitshinweise
ACHTUNG!
12
Installations-, Montagearbeiten und Arbeiten am
13 elektrischen Anschluss dürfen nur von einer
fachkundigen Person durchgeführt werden.
14
Eine unsachgemäße Installation gefährdet Ihr
Leben und das jedes Nutzers der elektrischen
15
Anlage. Zudem riskieren Sie schwere
Sachschäden, z.B. durch Brand. Ihnen droht die
16
persönliche Haftung bei Personen- und
Sachschäden!
17
Folgende Fachkenntnisse sind für die Installation erforderlich:
18
•
5 Sicherheitsregeln (Freischalten, gegen Wiedereinschalten
sichern, Spannungsfreiheit feststellen, Erden und
19
Kurzschließen, benachbarte unter Spannung stehende Teile
abdecken oder abschranken)
20
•
Geeignete Ausrüstung wählen (Werkzeug, Messgeräte,
Schutzausrüstung)
•
Messergebnisse auswerten
•
Auswahl des Elektro-Installationsmaterials zur Sicherstellung
der Abschaltbedingungen
•
IP-Schutzarten
•
Einbau des Elektroinstallations-Materials
•
Art des Versorgungsnetzes (TN, IT, TT) und dessen
Anschlussbedingungen (klassische Nullung, Schutzerdung,
erforderliche Zusatzmaßnahmen, etc.)
•
Überprüfen Sie das Gerät vor der Inbetriebnahme auf
Beschädigungen. Wenn das Gerät (Gehäuse,
Bedienelement) oder der Stecker sichtbare Schäden
aufweisen, darf das Gerät nicht benutzt werden. Verwenden
Sie das Gerät nicht, wenn es eine Fehlfunktion hatte oder
© REV1 – 04.05.2022 – JvdH//TS
ZX-7209-675
