Montageablauf

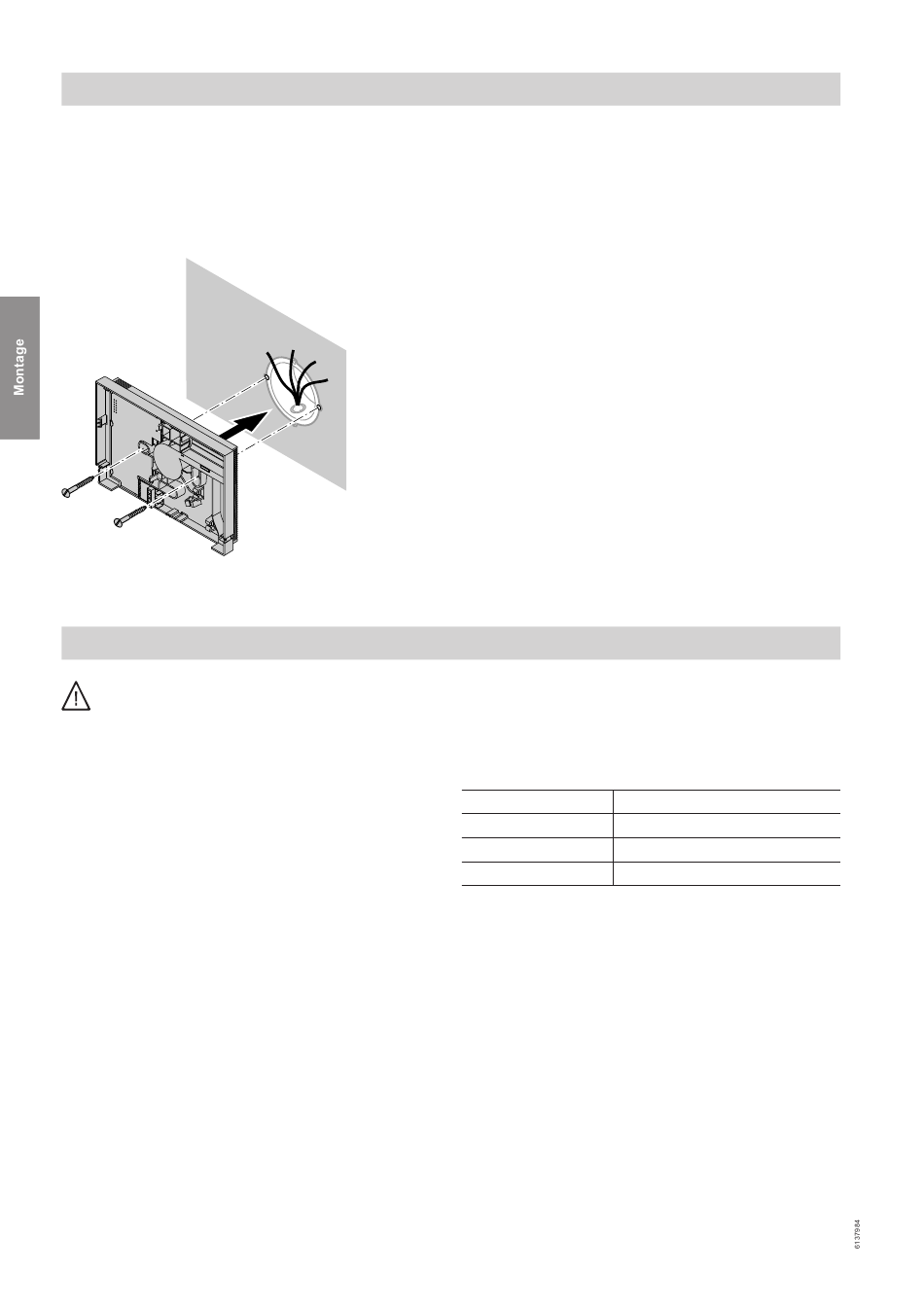

Lüftungsbedienteil an Wand montieren (falls gewünscht)
!
Achtung
Elektrostatische Entladung kann elektronische
Baugruppen beschädigen.
Vor den Arbeiten geerdete Objekte, z. B. Hei-
zungs- oder Wasserrohre berühren, um die sta-
tische Aufladung abzuleiten.
Abb. 1
Elektrisch anschließen
Gefahr
Beschädigte Leitungsisolierungen können zu
Personen- und Geräteschäden führen.
Leitungen so verlegen, dass diese Leitungen
nicht an stark wärmeführenden, vibrierenden
oder scharfkantigen Teilen anliegen.
Hinweis
■ Leitungen direkt vor den Anschlussklemmen mög-
lichst kurz abmanteln. Leitungen dicht an den zuge-
hörigen Klemmen bündeln.
Falls 2 Komponenten an eine gemeinsame Klemme
■
angeschlossen werden, müssen beide Adern zusam-
men in einer Ader-Endhülse verpresst werden.
10
Mitgelieferte Verbindungsleitung verwenden: Länge
■
6 m
■ Zur Verlängerung Fernmeldeleitung YSTY 4 x 2 x 0,8
(bauseits) verwenden.
Hinweis
Verbindungsleitung zum Lüftungs-System nicht unmit-
telbar mit 230/400-V-Leitungen zusammen verlegen.
!
Achtung
Falsche Adernzuordnung kann zu Geräteschä-
den führen.
Adern nicht vertauschen.
Farbkennzeichnung gemäß IEC 60757
BN Braun
WH Weiß
YE Gelb
GN Grün
