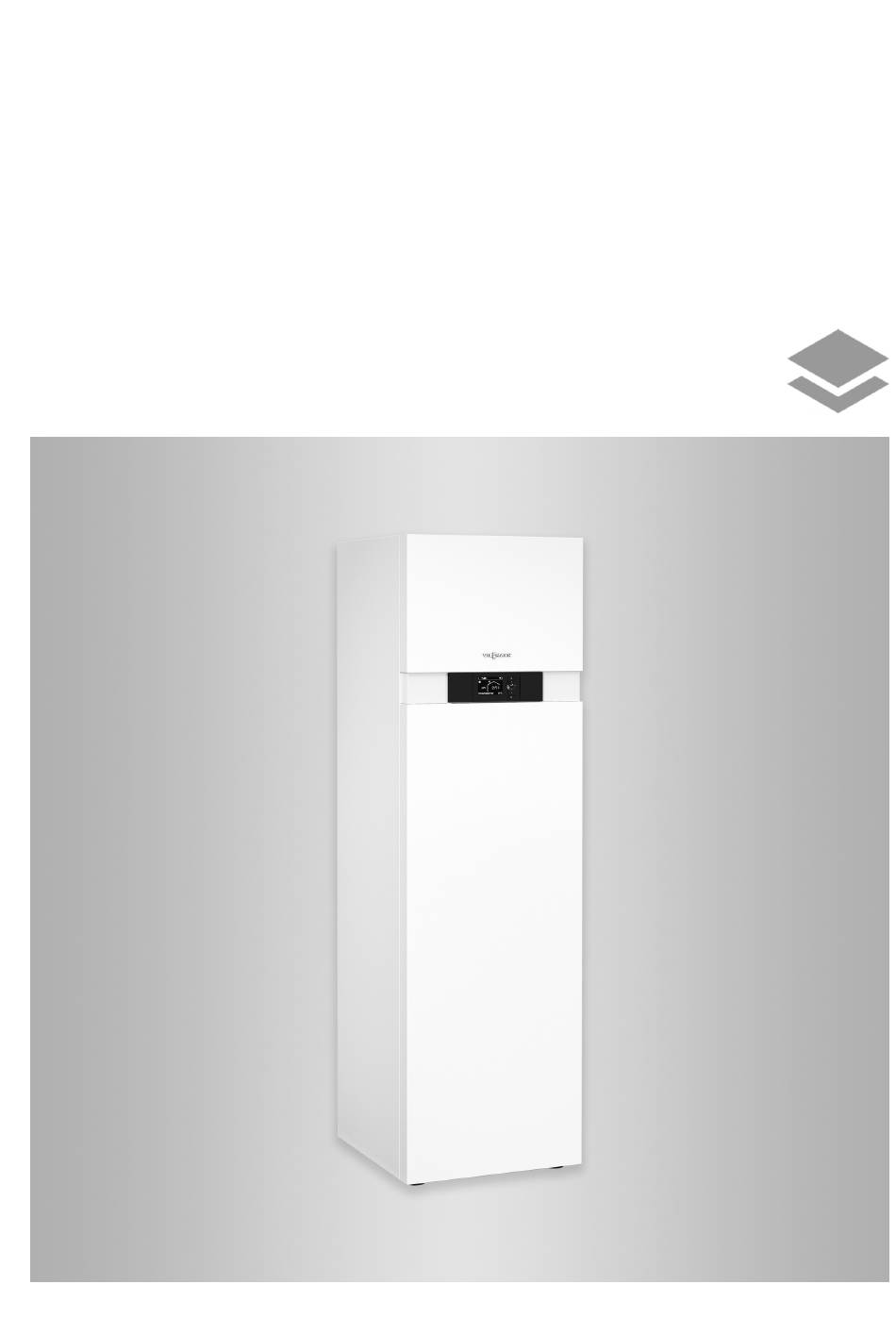

- Seite 1 VIESMANN Anschluss- und Verdrahtungsplan für die Fachkraft Vitocal 333-G Typ BWT 331.C06 bis C12 Wärmepumpen-Kompaktgerät mit integriertem Speicher-Wassererwärmer, 400 V~ VITOCAL 333-G Bitte aufbewahren! 5835298 DE 12/2018...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden. -
Seite 3: Sicherheitshinweise
Funktion gefährdet den siche- Anlage geprüft wurden, können die Funktion ren Betrieb der Anlage. beeinträchtigen. Der Einbau nicht zugelassener Defekte Bauteile müssen durch Viessmann Ori- Komponenten sowie nicht genehmigte Änderun- ginalteile ersetzt werden. gen und Umbauten können die Sicherheit beein- trächtigen und die Gewährleistung einschrän-... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise Hinweise ....................Betriebsmittel ..................Anschluss- und Verdrah- Blatt 1: Verdichter 400 V~ ..............tungsplan Blatt 2: Netzanschluss Wärmepumpenregelung 230 V~ ....... Blatt 3: EEV-Leiterplatte (Kältekreisregler [4-6]) ........Blatt 4: Grundleiterplatte ................ Blatt 5: Erweiterungsleiterplatte ............. 10 Blatt 6: Regler- und Sensorleiterplatte ........... 11 Blatt 7: Heizwasser-Durchlauferhitzer ........... -
Seite 5: Hinweise Hinweise
Hinweise Hinweise Informationen zu den elektrischen Anschlüssen in ■ der Montage- und Serviceanleitung beachten. ■ Bei einer Netzversorgung mit EVU-Sperre muss die Netzversorgung des Steuerstromkreises (Wärme- pumpenregelung) ohne Sperrung durch das EVU erfolgen. Kennzeichnung der Betriebsmittel (gemäß ■ IEC 81346-2): Beispiel: /7.5 = Querverweis 7. -
Seite 6: Anschluss- Und Verdrah
Anschluss- und Verdrahtungsplan Blatt 1: Verdichter 400 V~ 3.4 / -GND Abb. 1 Netzanschluss Verdichter Inverter Netzanschlussklemmen Verdichter Verdichtermotor Drosselspulen Inverter Sicherheitshochdruckschalter... -
Seite 7: Blatt 2: Netzanschluss Wärmepumpenregelung 230 V
Anschluss- und Verdrahtungsplan Blatt 2: Netzanschluss Wärmepumpenregelung 230 V~ Abb. 2 Netzanschlussklemmen Wärmepumpenregelung Druckwächter Primärkreis und/oder Frostschutz- Sicherung Wärmepumpenregelung T 6,3 A wächter Netzschalter Wärmepumpenregelung EVU-Sperre Spannungsversorgung Kältekreisregler Externe Anforderung Spannungsversorgung Grundleiterplatte Extern Sperren... -
Seite 8: Blatt 3: Eev-Leiterplatte (Kältekreisregler [4-6])
Anschluss- und Verdrahtungsplan Blatt 3: EEV-Leiterplatte (Kältekreisregler [4-6]) PWM in PWM out +8,2 V PWM in PWM out +8,2 V GND1 6.3 -B- /6.3 -A+ / 6.3 -+ 5V -GND /1.7 -- / -+ /1.7 Abb. 3 Modbus: Ansteuerung Inverter Vorlauftemperatursensor Sekundärkreis Modbus: Verbindungsleitung zur Regler- und Sen- (NTC 10 k... -
Seite 9: Blatt 4: Grundleiterplatte
Anschluss- und Verdrahtungsplan Blatt 4: Grundleiterplatte Abb. 4 Externe Anforderung 3-Wege-Umschaltventil „Heizen/Trinkwassererwär- Extern Sperren mung“ EVU-Sperre Leistungsrelais Heizwasser-Durchlauferhitzer Druckwächter Primärkreis und/oder Frostschutz- Stufe 2 wächter Leistungsrelais Heizwasser-Durchlauferhitzer Flachbandleitung zur Regler- und Sensorleiter- Stufe 1 platte... -
Seite 10: Blatt 5: Erweiterungsleiterplatte
Anschluss- und Verdrahtungsplan Blatt 5: Erweiterungsleiterplatte Abb. 5 Flachbandleitung zur Regler- und Sensorleiter- platte Leistungsrelais Heizwasser-Durchlauferhitzer, Stufe 2... -
Seite 11: Blatt 6: Regler- Und Sensorleiterplatte
Anschluss- und Verdrahtungsplan Blatt 6: Regler- und Sensorleiterplatte Abb. 6 Flachbandleitung zur Grundleiterplatte und zur Rücklauftemperatursensor Primärkreis (Soleaus- Erweiterungsleiterplatte tritt Wärmepumpe) Flachbandleitung zum Bedienteil Speichertemperatursensor Codierstecker Modbus: Verbindungsleitung zur EEV-Leiterplatte... -
Seite 12: Blatt 7: Heizwasser-Durchlauferhitzer
Anschluss- und Verdrahtungsplan Blatt 7: Heizwasser-Durchlauferhitzer Abb. 7 Netzanschluss Heizwasser-Durchlauferhitzer Einbaustecker Heizwasser-Durchlauferhitzer Leistungsrelais Heizwasser-Durchlauferhitzer Sicherheitstemperaturbegrenzer Heizwasser- Stufe 1 Durchlauferhitzer Leistungsrelais Heizwasser-Durchlauferhitzer Heizwasser-Durchlauferhitzer Stufe 2... -
Seite 13: Übersicht Interne Komponenten
Anschluss- und Verdrahtungsplan Übersicht interne Komponenten Abb. 8 Entlüftungshahn Sekundärkreis Füll- und Entleerungshahn Sekundärkreis Hochdrucksensor Sicherheitstemperaturbegrenzer Heizwasser- Sicherheitshochdruckschalter Durchlauferhitzer Ölabscheider Füll- und Entleerungshahn Primärkreis Schraderventil Hochdruck Heizwasser-Durchlauferhitzer Primärpumpe Sekundärpumpe Verflüssiger Elektronisches Expansionsventil... - Seite 14 Anschluss- und Verdrahtungsplan Übersicht interne Komponenten (Fortsetzung) Entlüftungshähne Primärkreis F6 Speichertemperatursensor (Viessmann Entlüftungshahn Sekundärkreis NTC 10 k Ω Füll- und Entleerungshahn Speicher-Wassererwär- T1 Vorlauftemperatursensor Sekundärkreis (NTC 10 k Ω 3-Wege-Umschaltventil „Heizen/Trinkwassererwär- T2 Vorlauftemperatursensor Sekundärkreis nach mung“ Heizwasser-Durchlauferhitzer (NTC 10 k Ω...
