Seite 1

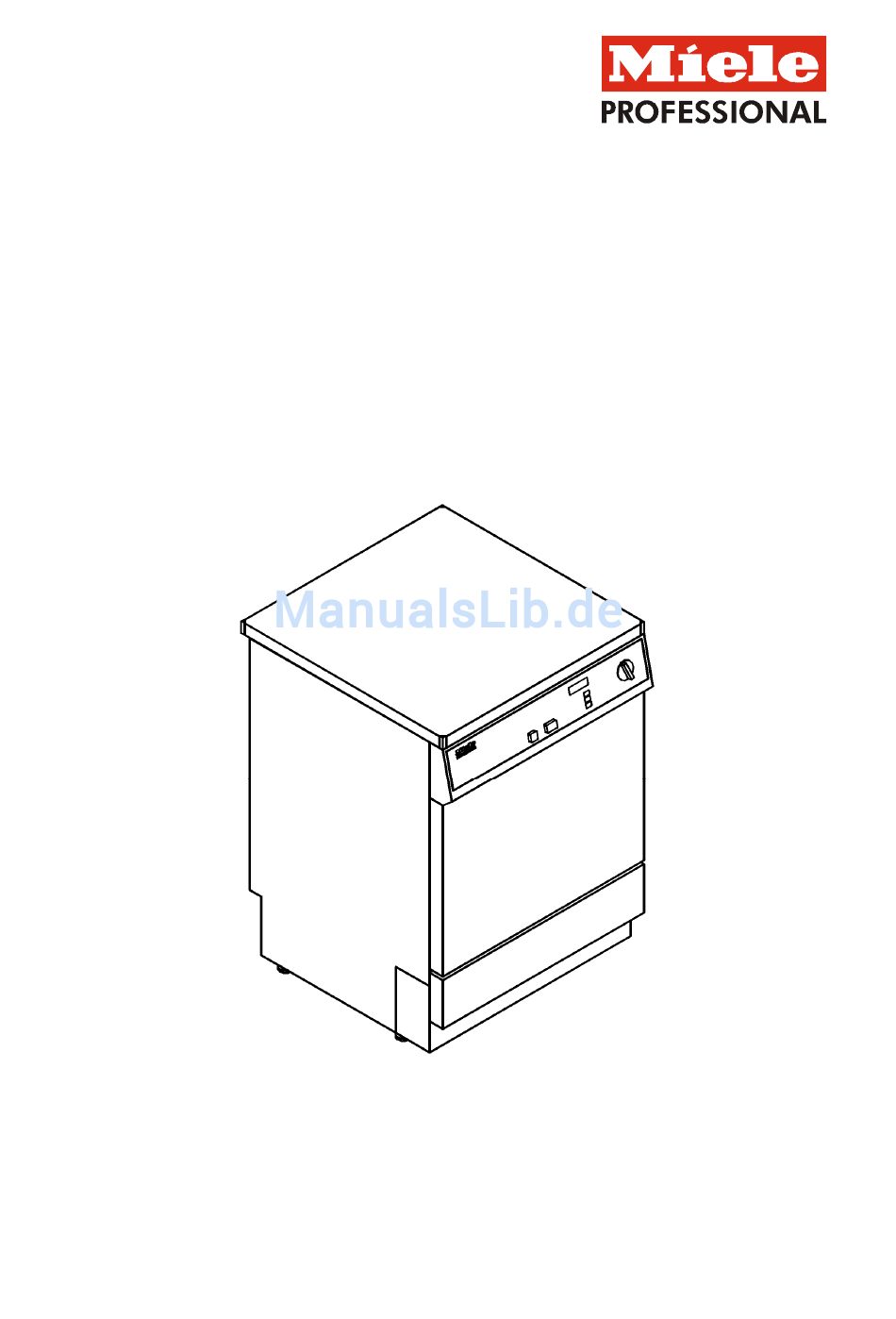

Plan d`installation Plano de instalação Installasjonsplan Pianta di installazione Σχέδιο εγκατάστασης Installationsplan G 7881 Materialnummer Mat. no.: 5588461 Änderungsstand Version: Änderungsnr. Alteration number Datum Zeichnung Drawing Date: 01.06.2006 Datum Legende Legend Date: 01.01.2009 Installationsplan G 7881 Stand: 01.01.2009 Seite 1...
Seite 2
Änderungsnr. Datum Bezeichnung: Installationsplan G 7881 Stand: 01.01.2009 Seite 2...
3 x 20 Kabelquerschnitt mindestens mm² 5 x 2,5 Länge Anschlusskabel (H05(07)RN-F) ohne Stecker Spannung V/Hz AC 230/50 Anschlusswert Absicherung 1 x 25 Kabelquerschnitt mindestens mm² 3 x 4,0 Länge Anschlusskabel (H05(07)RN-F) ohne Stecker Installationsplan G 7881 Stand: 01.01.2009 Seite 5...
Seite 6
3 x 15 Kabelquerschnitt mindestens mm² 5 x 2,5 Länge Anschlusskabel mit Stecker Spannung V/Hz AC 230-240/50 Anschlusswert 6,7-7,2 Absicherung 1 x 30 Kabelquerschnitt mindestens mm² 3 x 4,0 Länge Anschlusskabel mit Stecker Installationsplan G 7881 Stand: 01.01.2009 Seite 6...
Seite 7
3 x 20 Kabelquerschnitt mindestens mm² 5 x 2,5 Länge Anschlusskabel (H05(07)RN-F) ohne Stecker Spannung V/Hz AC 200/60 Anschlusswert Absicherung 2 x 30 Kabelquerschnitt mindestens mm² 3 x 4 Länge Anschlusskabel (H05(07)RN-F) ohne Stecker Installationsplan G 7881 Stand: 01.01.2009 Seite 7...
Seite 8
Mindestfließdruck bei Einlaufzeitverlängerung 100-250 Empfohlener Fließdruck >250 Maximaler Druck 1000 Volumenstrom l/min Anschlussgewinde bauseits Zoll ¾ außen (USA: 11,5 NH) Länge Anschlussschlauch (Lieferumfang) 1500 Reinigungsautomat ist DVGW zertifiziert. Direkter Anschluss ohne Sicherungsarmatur zulässig. Installationsplan G 7881 Stand: 01.01.2009 Seite 8...
Seite 9
Die Installationen dürfen nur von konzessionierten Installateuren nach den jeweiligen gültigen Vorschriften, gesetzlichen Grundlagen, den Unfallverhütungsvorschriften und den gültigen Normen durchgeführt werden! Bei Geräteaufstellung unbedingt die Montageanleitung beachten! Änderungen vorbehalten! Maße in mm Installationsplan G 7881 Stand: 01.01.2009 Seite 9...
