Anschaltungen

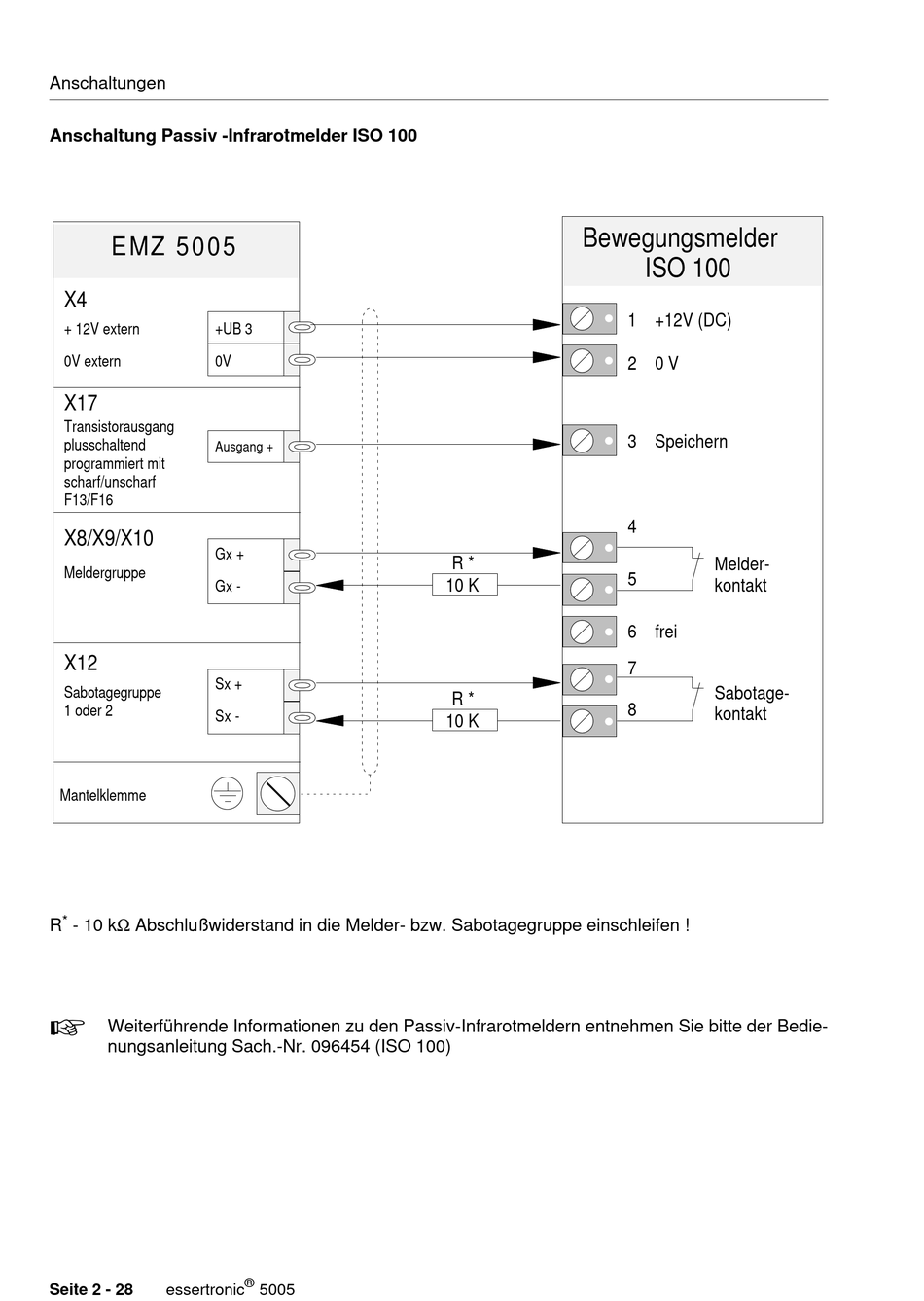

Anschaltung Passiv -Infrarotmelder ISO 100

EMZ 5005
X4
+ 12V extern +UB 3
0V extern 0V
X17
Transistorausgang
plusschaltend
Ausgang +
programmiert mit
scharf/unscharf
F13/F16
X8/X9/X10
Gx +
Meldergruppe
Gx -
X12
Sx +
Sabotagegruppe
1 oder 2
Sx -
Mantelklemme
*
R - 10 kΩ Abschlußwiderstand in die Melder- bzw. Sabotagegruppe einschleifen !
Weiterführende Informationen zu den Passiv-Infrarotmeldern entnehmen Sie bitte der Bedie-
+
nungsanleitung Sach.-Nr. 096454 (ISO 100)
Seite 2 - 28 essertronic
®
5005
Bewegungsmelder
R *
10 K
R *
10 K
ISO 100
1 +12V (DC)
2 0 V
3 Speichern
4
Melder-
5
kontakt
6 frei
7
Sabotage-
8
kontakt
