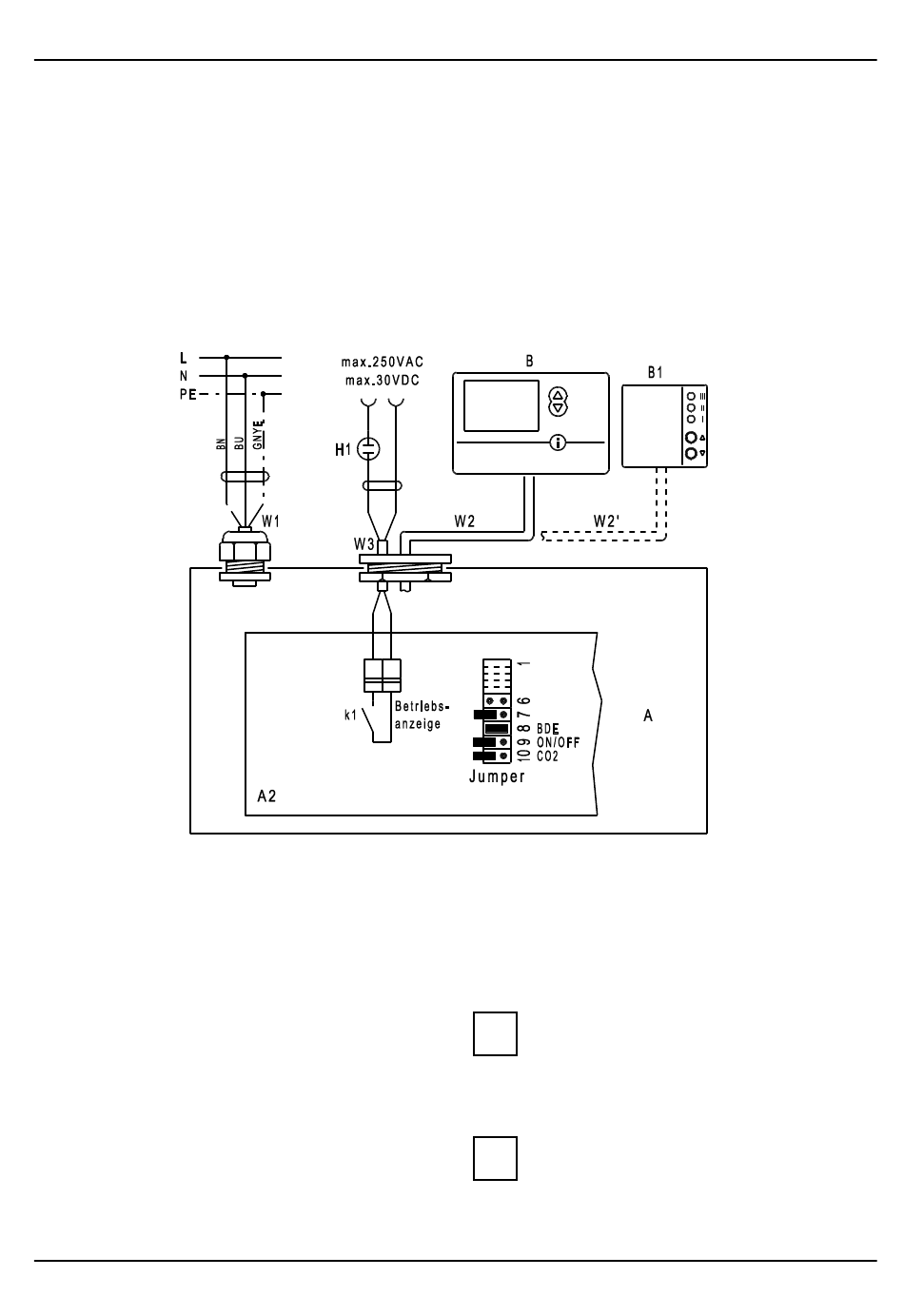

Variante de raccordement 3:
Appareil de ventilation + Commande d'air am-
biant + Affichage externe de fonctionnement
voir aussi schéma de câblage en annexe
Pour le contrôle externe de l'appareil de
ventilation (gestion domestique), il est
possible de raccorder un affichage de
fonctionnement (lampe, contacteur etc.) sur
la platine de commande. Le contact de relais
libre de potentiel « K1 » se trouve à cet effet
sur la platine de commande.
A Appareil de ventilation WR 600
A2 Platine de commande : Cavalier 8
ponté = réglage d'usine
B Commande d'air ambiant RLS D1 WR
B1 Commande d'air ambiant RLS 1 WR
(en alternative à RLS D1 WR)
H1 Élément d'affichage, p. ex. lampe au
néon (à fournir par le client)
W1 Câble de raccordement 230 VAC
W2 Câble de commande blindé (à fournir
par le client) pour la commande d'air
ambiant RLS D1 WR
W2´ Câble de commande (à fournir par
le client) pour la commande d'air
ambiant RLS 1 WR
W3 Câble de raccordement pour affichage
de fonctionnement externe (à fournir
par le client). Diamètre extérieur
3,2 ... 6,5 mm, p. ex. LIYY 2 x 0,75 mm².
Le raccordement sur la platine de
commande A2 s'effectue sur les bornes
« Affichage de fonctionnement ».
Le contact de relais « k1 » est fermé
i
lorsque l'appareil de ventilation
fonctionne. La capacité de charge
maximale pour le contact de relais
k1 = 3 A / 250 VCA, 2 A / 30 VCC.
L'appareil de ventilation est préparé en
i
usine pour le raccord de la commande
d'air ambiant RLS 1 WR. Le cavalier 8
de la platine de commande A2 est réglé.
