EB 8065
Originalanleitung

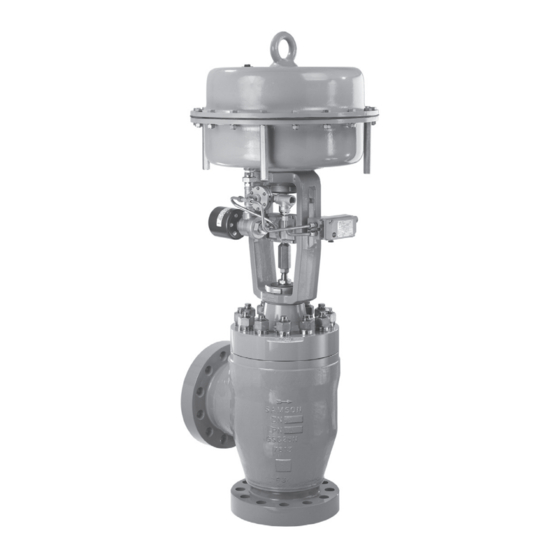

Ventil Typ 3256 mit Antrieb Typ 3271
Ventil Typ 3256 · DIN-Ausführung
zur Kombination mit Antrieben,
z. B. pneumatische Antriebe Typ 3271 oder Typ 3277
Ausgabe Januar 2021

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Samson EB 8065

  • Seite 1 EB 8065 Originalanleitung Ventil Typ 3256 mit Antrieb Typ 3271 Ventil Typ 3256 · DIN-Ausführung zur Kombination mit Antrieben, z. B. pneumatische Antriebe Typ 3271 oder Typ 3277 Ausgabe Januar 2021...
  • Seite 2 Î Für die sichere und sachgerechte Anwendung diese EB vor Gebrauch sorgfältig lesen und für späteres Nachschlagen aufbewahren. Î Bei Fragen, die über den Inhalt dieser EB hinausgehen, After Sales Service von SAMSON kontaktieren (aftersalesservice@samsongroup.com). Gerätebezogene Dokumente, wie beispielsweise die Einbau- und Bedie- nungsanleitungen, stehen im Internet unter www.samsongroup.com >...
  • Seite 3: Inhaltsverzeichnis

    Montage vorbereiten ...................5-3 Gerät montieren ..................5-3 5.3.1 Externe Verdrehsicherung montieren .............5-4 5.3.2 Ventil und Antrieb zusammenbauen ............5-13 5.3.3 Ventil in die Rohrleitung einbauen ..............5-15 Montiertes Ventil prüfen ................5-16 5.4.1 Dichtheit ....................5-17 5.4.2 Hubbewegung ..................5-18 5.4.3 Sicherheitsstellung ..................5-18 5.4.4 Druckprobe ....................5-18 EB 8065...
  • Seite 4 Ersatzteile und Verbrauchsgüter bestellen ............9-15 Außerbetriebnahme .................10-1 Demontage ....................11-1 11.1 Ventil aus der Rohrleitung ausbauen ............11-2 11.2 Antrieb demontieren .................11-2 Reparatur ....................12-1 12.1 Geräte an SAMSON senden..............12-1 Entsorgung....................13-1 Zertifikate ....................14-1 Anhang ....................15-1 15.1 Anzugsmomente, Schmiermittel und Werkzeuge ..........15-1 15.2 Ersatzteile....................15-1 15.3 Service .....................15-3...
  • Seite 5: Sicherheitshinweise Und Schutzmaßnahmen

    1 Sicherheitshinweise und Schutzmaßnahmen Bestimmungsgemäße Verwendung Das SAMSON-Eckventil Typ 3256 ist in Kombination mit einem Antrieb, z. B. dem pneuma- tischen Antrieb Typ 3271 oder Typ 3277, für die Volumenstrom-, Druck- und Temperaturre- gelung von flüssigen, gasförmigen oder dampfförmigen Medien bestimmt. Das Ventil und seine Antriebe sind für genau definierte Bedingungen ausgelegt (z. B.
  • Seite 6 Sicherheitshinweise und Schutzmaßnahmen Werkstoffe haben. Persönliche Schutzausrüstung SAMSON empfiehlt, sich über die vom eingesetzten Medium ausgehenden Gefahren zu in- formieren, z. B. anhand der u GESTIS-Stoffdatenbank. Je nach eingesetztem Medium und/ oder der jeweiligen Tätigkeit ist unter anderem folgende Schutzausrüstung erforderlich: − Schutzkleidung, Schutzhandschuhe, Atemschutz und Augenschutz beim Einsatz heißer, kalter, aggressiver und/oder ätzender Medien...
  • Seite 7 Grenzwerte für das Produkt nicht über- oder unterschritten werden. Das gilt auch für An- und Abfahrprozesse. An- und Abfahrprozesse sind Teil der Betreiberprozesse und als solche nicht Bestandteil der vorliegenden Einbau- und Bedienungsanleitungen. SAMSON kann zu diesen Prozessen keine Aussagen treffen, da die operativen Details (z. B. Differenzdrücke und Temperaturen) individuell unterschiedlich und nur dem Betreiber bekannt sind.
  • Seite 8 Stoffe der REACH-Verordnung stehen: Hinweise zur sicheren Verwendung des betroffenen Bauteils, vgl. u www.samsongroup.com > Über SAMSON > Material Compliance > REACH Falls ein Gerät einen Stoff enthält, der auf der Kandidatenliste besonders besorgniserre- gender Stoffe der REACH-Verordnung steht, kennzeichnet SAMSON diesen Sachverhalt im Lieferschein.
  • Seite 9 Î Lauf der Antriebs- und Kegelstange nicht durch Einklemmen von Gegenständen im Joch behindern. Î Bei blockierter Antriebs- und Kegelstange (z. B. durch „Festfressen“ bei längerer Nichtbetätigung) Restenergien des Antriebs (Federspannung) vor Lösung der Blocka- de abbauen, vgl. zugehörige Antriebsdokumentation. EB 8065...
  • Seite 10 Stellventile, die mit Antrieben mit vorgespannten Antriebsfedern aussgestattet sind, ste- hen unter mechanischer Spannung. Diese Stellventile sind bei Kombination mit pneuma- tischen SAMSON-Antrieben erkennbar an den verlängerten Schrauben an der Unter- seite des Antriebs. Î Vor Arbeiten am Antrieb Kraft der Federvorspannung aufheben, vgl. zugehörige Antriebsdokumentation.
  • Seite 11 Î Anzugsmomente einhalten, vgl. u AB 0100. Beschädigung des Ventils durch ungeeignete Werkzeuge! Für Arbeiten am Ventil werden bestimmte Werkzeuge benötigt. Î Nur von SAMSON zugelassene Werkzeuge verwenden, vgl. u AB 0100. Beschädigung des Ventils durch ungeeignete Schmiermittel! Der Werkstoff des Ventils erfordert bestimmte Schmiermittel. Ungeeignete Schmiermittel können die Oberfläche angreifen und beschädigen.
  • Seite 12: Gesonderte Hinweise Zur Nutzung Eines Rfid-Transponders

    Bedeutung Warnhinweis Position am Gerät Warnhinweis Warnung vor beweglichen Teilen Es besteht die Gefahr von Quetschungen durch die Hub- bewegungen der Antriebs- und Kegelstange, wenn ins Joch gegriffen wird, solange die pneumatische Hilfsener- gie des Antriebs wirksam angeschlossen ist. EB 8065...
  • Seite 13: Kennzeichnungen Am Gerät

    Fluidgruppe 1 = gefährlich 13 Sitzcode (Garniturwerkstoff): auf Anfrage Fluidgruppe 2 = ungefährlich 14 Druckentlastung: L1: Flüssigkeiten DIN: D · ANSI/JIS: B Fluidgruppe 1 = gefährlich Fluidgruppe 2 = ungefährlich Ausführung: M: Mischventil · V: Verteilerventil I/II/III: Kategorie 1 bis 3 21 Seriennummer 22 NE 53 (NAMUR-Empfehlung) EB 8065...
  • Seite 14: Typenschild Des Antriebs

    Sachnummer gekennzeichnet. Der Werkstoff mit einem HF-Reader gelesen werden. kann unter Angabe dieser Sachnummer bei Einsatzbereiche gemäß technischen Daten, SAMSON erfragt werden. Zusätzlich wird vgl. Kap. „Aufbau und Wirkungsweise“. zur Identifikation des Garniturwerkstoffs ein Sitzcode verwendet. Dieser wird auf dem Ty- penschild unter „Sitzcode“...
  • Seite 15: Aufbau Und Wirkungsweise

    3 Aufbau und Wirkungsweise 3.1 Sicherheitsstellungen Das Eckventil Typ 3256 wird bevorzugt mit Ob das Stellventil eine definierte Sicherheits- den pneumatischen SAMSON-Antrieben stellung bei Ausfall der Hilfsenergie einnimmt Typ 3271 oder Typ 3277 kombiniert (vgl. und ggf. welche, ist abhängig vom einge- Bild 3-1), kann aber auch mit anderen An- setzten Antrieb (vgl.
  • Seite 16 Aufbau und Wirkungsweise Gehäuse Deckel Joch Sitz Kegel (mit Kegelstange) Gewindebuchse (Packungsmutter) Kupplungsmutter Kontermutter Gehäusemutter Packung A26/27 Flachdichtung (Gehäusedichtung) Hubschild Schlagmutter Membran Antriebsstange Ringmutter Feder Entlüftung A26/27 Kupplungsschellen Stelldruckanschluss Bild 3-1: Eckventil Typ 3256 mit pneumatischem Antrieb Typ 3271 EB 8065...
  • Seite 17: Varianten

    3.3 Zusätzliche Einbauten werden (vgl. u T 8082 und u T 8083). Bei kritischen Anwendungszuständen (v. a. Schmutzfänger Nassdampf) können Lochkegel eingesetzt SAMSON empfiehlt, vor dem Ventilgehäuse werden (vgl. u T 8086). einen SAMSON-Schmutzfänger einzubauen. Bei erodierender und abrasiver Beanspru- Ein Schmutzfänger verhindert, dass Fest- chung (z. B. durch Flashing-Betrieb oder ag- stoffanteile im Medium das Stellventil be- gressive Flüssigkeiten mit Feststoffanteilen)
  • Seite 18: Anbaugeräte

    ) verwendet werden, um die Dichtheit Stellventils, vgl. Kap. „Kennzeichnungen am des Balgs zu überprüfen. Gerät“. Besonders bei Flüssigkeiten und Dämpfen empfiehlt SAMSON, dort eine geeignete Info Leckanzeige (wie z. B. Kontaktmanometer, Ausführliche Informationen stehen im Typen- Ablauf in offenes Gefäß oder Schauglas) an- blatt u T 8065 zur Verfügung.
  • Seite 19 Standard weich dichtend Ventil- mit PTFE-Ring (Standard): IV · für erhöhte Anforderungen: kegel druckentlastet metallisch dichtend mit Graphit-Ring: IV DN 400 und 500 auf Anfrage; bis PN 400 auf Anfrage Nur in Verbindung mit geeignetem Gehäusewerkstoff Tiefere Temperaturen auf Anfrage EB 8065...
  • Seite 20 700 cm² 240 – 750 cm² 240 – 1000 cm² – H8 bei Antrieb 1400-60 cm² a. A. 1400- – 503 503  2) 120 cm² 2800 cm² 503 503  2) 2 x 2800 cm² 503 503  2) Baulängen nach SAMSON-Standard H8 = 650 mm bei Sitzbohrung 250 mm EB 8065...
  • Seite 21 Info Weitere Maße und Gewichte können den folgenden Typenblättern entnommen werden: u T 8065 für Ventile mit Balgteil, Isolierteil oder Heizmantel Für Antriebe gilt die zugehörige Antriebsdokumentation, z. B. für pneumatische SAMSON‑ Antriebe: u T 8310‑1 für Antriebe Typ 3271 und Typ 3277 bis 750 cm² Antriebsfläche u T 8310‑2 für Antriebe Typ 3271 ab 1000 cm² Antriebsfläche u T 8310‑3 für Antriebe Typ 3271 mit 1400‑60 cm²...
  • Seite 22 EB 8065...
  • Seite 23: Lieferung Und Innerbetrieblicher Transport

    Gefahr durch Herunterfallen schwebender am Gerät“. Lasten! 2. Lieferung auf Schäden durch Transport Î Nicht unter schwebenden Lasten aufhal- prüfen. Transportschäden an SAMSON ten. und Transportunternehmen (vgl. Liefer- Î Transportwege absichern. schein) melden. 3. Gewicht und Abmaße der zu transpor-...
  • Seite 24: Ventil Transportieren

    WARNUNG Tipp Verletzungsgefahr durch Kippen des Stell- Bei Ausführungen mit Innengewinde am ventils! oberen Deckel eines SAMSON‑Antriebs Î Schwerpunkt des Stellventils beachten. kann statt der Ringschraube ein Anschlag- Î Stellventil gegen Umkippen und Verdre- wirbel eingeschraubt werden (vgl. zugehö- hen sichern.
  • Seite 25: Ventil Heben

    7. Nach Einbau in die Rohrleitung: Prüfen, nach dem Einbau in die Rohrleitung wie- ob die Verbindungen zur Rohrleitung der entfernt werden können. halten. − Schwingen und Kippen des Stellventils 8. Verbinder und Hebeschlingen entfernen. vermeiden. Schwerpunkt des Ventils be- achten. EB 8065...
  • Seite 26: Ventil Lagern

    − Um die Form zu erhalten und Rissbildung zu vermeiden, Elastomere nicht aufhän- Info gen oder knicken. SAMSON empfiehlt, bei längerer Lagerung − SAMSON empfiehlt für Elastomere eine das Stellventil und die Lagerbedingungen re- Lagertemperatur von 15 °C. gelmäßig zu prüfen. − Elastomere getrennt von Schmiermitteln, Chemikalien, Lösungen und Brennstoffen...
  • Seite 27: Montage

    Empfehlung. Bei signifikanter Unter- Abstützung oder Aufhängung des eingebau- schreitung dieser von SAMSON empfohle- ten Stellventils sowie der Rohrleitung liegen nen Längen Rücksprache mit SAMSON hal- in der Verantwortung des Anlagenbauers. ten. Für eine einwandfreie Funktion des Stellven- Je nach Ausführung und Einbaulage des tils, folgende Bedingungen sicherstellen: Stellventils ist eine Abstützung oder Aufhän-...
  • Seite 28 Ansaugen von Luft (Schutz vor lich bedient werden können. Unterdruck im Gerät). Entlüftung Î Entlüftung auf die Seite führen, die der Entlüftungen werden in die Abluftanschlüsse Bedienerebene abgewendet ist. pneumatischer und elektropneumatischer EB 8065...
  • Seite 29: Montage Vorbereiten

    Schrauben und stimmten Drehmomenten angezogen wer- Muttern nicht für Sauergasumgebung ge- den. Zu fest angezogene Bauteile unterliegen eignet sind, nicht einisolieren. übermäßigem Verschleiß. Zu leicht angezo- gene Bauteile können Leckagen verursachen. Î Anzugsmomente einhalten, vgl. u AB 0100. EB 8065...
  • Seite 30: Externe Verdrehsicherung Montieren

    Beschädigung des Stellventils durch unge- positionieren. eignete Werkzeuge! 6. Gleitscheiben (309) ohne Schmiermittel Î Nur von SAMSON zugelassene Werk- mit der Fase voran in die Vertiefungen zeuge verwenden, vgl. u AB 0100. der Schellenhälften (301) bis zum An- schlag mit einem Schonhammer oder ei- 5.3.1...
  • Seite 31 14. Antriebsstange wieder herunterfahren cherstellen: und Kupplungsschelle montieren. – Zwischen den Gleitscheiben und ih- rer Auflage am Joch ist ein nominel- Kegelstange Legende Joch Schrauben Lasche Hubschild Schrauben Schlagmutter Warnhinweisschild Kugel Bild 5-1: Montageübersicht der Baugruppe Joch mit Hubschild in der Standardausführung EB 8065...
  • Seite 32 Montage Kegelstange Legende Stange Schmiermittel Gleitmo 1763 V Schellen Schrauben Scheiben Gleitscheiben Bild 5-2: Montageübersicht der Verdrehsicherung in der Standardausführung EB 8065...
  • Seite 33 Funktionsbeeinträchtigung durch falsch auf- und Kupplungsschelle montieren. getragene Schmiermittel! Î Auf die Gewinde der Schellenhälften (301) und der Kegelstange keine Schmiermittel auftragen. 6. Schellenhälften (301) und Stange (9) ge- mäß Tabelle 5-3 an der Kegelstange vor- positionieren und mit Schrauben (303) EB 8065...
  • Seite 34 Montage Legende Joch Schrauben Lasche Kegelstange Hubschild Schlagmutter Warnhinweisschild Halter Schrauben Scheiben Bild 5-3: Montageübersicht der Baugruppe Joch mit Hubschild in der Sonderausführung EB 8065...
  • Seite 35 Montage Kegelstange Legende Stange Schmiermittel Gleitmo 1763 V Schellen Schrauben Scheiben Gleitscheiben Bild 5-4: Montageübersicht der Verdrehsicherung in der Sonderausführung EB 8065...
  • Seite 36 [mm] [mm] DN 50…100/NPS 2…4 · Sonderausführung 3,75 – – 22,5 118,5 67,5 34,5 103,5 82,5 34,5 1000 1400-60 – – 1400-120 2800 DN 125…150/NPS 6 · Standardausführung 263,5 67,5 22,5 263,5 67,5 248,5 82,5 1000 1400-60 87,5 1400-120 2800 5600 5-10 EB 8065...
  • Seite 37 87,5 1400-120 2800 5600 DN 250/NPS 10 Sitzbohrung 250 und DN 300…500/NPS 12…20 · Standardausführung 1000 1400-60 1400-120 = 115  1) = 86  2) 2800 5600 = 86  2) FA = Antriebsstange durch Federkraft ausfahrend FE = Antriebsstange durch Federkraft einfahrend EB 8065 5-11...
  • Seite 38 Montage Kugeln nur bei Standardausführung Bild 5-5: Maßbild der Anbaumaße für pneumatische Antriebe Typ 3271 und Typ 3277 5-12 EB 8065...
  • Seite 39: Ventil Und Antrieb Zusammenbauen

    Montage 5.3.2 Ventil und Antrieb SAMSON-Stellventile werden je nach Aus- führung mit bereits am Ventil montiertem An- zusammenbauen trieb geliefert oder Ventil und Antrieb wer- den separat geliefert. Bei separater Lieferung WARNUNG müssen Ventil und Antrieb am Einbauort zu- Verletzungsgefahr bei unsachgemäßer De- sammengebaut werden.
  • Seite 40: Hubschild Ausrichten

    Hubschild ausgerichtet werden. Dafür die 0 auf der Skala des Hubschilds auf die Spitze der Kupplungsschelle ausrichten (vgl. Bild 5-5). 1. Ventil in Schließstellung bringen. 2. Schrauben am Hubschild lösen. 3. Hubschild ausrichten. 4. Hubschild mit Schrauben fixieren. 5-14 EB 8065...
  • Seite 41: Ventil In Die Rohrleitung Einbauen

    1. Absperrventile am Ein- und Ausgang des installieren. betroffenen Anlagenteils in der Rohrlei- tung für die Dauer des Einbaus schlie- ßen. 2. Rohrleitungsabschnitt im betroffenen An- lagenteil für den Einbau des Ventils prä- parieren. 3. Schutzkappen auf Ventilöffnungen vor dem Einbau entfernen. EB 8065 5-15...
  • Seite 42 Im Betrieb können je nach Anlagenbedin- luft aus, z. B. am Antrieb. gungen medienbedingte Geräuschentwick- Î Bei Arbeiten in Stellventilnähe Augen- lungen auftreten (z. B. bei Kavitation und schutz tragen. Flashing). Zusätzlich können kurzfristige hohe Schalldruckpegel entstehen, wenn ein pneumatischer Antrieb oder pneumatische 5-16 EB 8065...
  • Seite 43: Dichtheit

    2. Eingangsraum des Ventils langsam mit Stopfbuchspackung vollständig abdich- Prüfmedium beaufschlagen. Schlagartige tet. Drucksteigerung und resultierende hohe Î Falls die nachziehbare Stopfbuchspa- Strömungsgeschwindigkeiten können das ckung nicht korrekt abdichtet, After Sales Ventil beschädigen. Service kontaktieren. 3. Ventil öffnen. EB 8065 5-17...
  • Seite 44: Hubbewegung

    Auf Anfrage unterstützt Sie der After Sales Service bei der Planung und Durchführung einer auf Ihre Anlage abgestimmten Druck- probe. Bei der Druckprobe folgende Bedingungen sicherstellen: − Kegel einfahren, um das Ventil zu öffnen. − Maximal zulässigen Druck für Ventil und Anlage einhalten. 5-18 EB 8065...
  • Seite 45: Inbetriebnahme

    Antrieb. lungen auftreten (z. B. bei Kavitation und Î Bei Arbeiten in Stellventilnähe Augen- Flashing). Zusätzlich können kurzfristige schutz tragen. hohe Schalldruckpegel entstehen, wenn ein pneumatischer Antrieb (vgl. z. B. Kap. „Si- cherheitsstellung) oder pneumatische Anbau- geräte ohne schallreduzierende Elemente EB 8065...
  • Seite 46 Mediumseigenschaften es er- fordern, das Ventil vor Inbetriebnahme abkühlen oder aufwärmen. 2. Absperrventile in der Rohrleitung lang- sam öffnen. Langsames Öffnen verhin- dert, dass schlagartige Drucksteigerung und resultierende hohe Strömungsge- schwindigkeiten das Ventil beschädigen. 3. Ventil auf korrekte Funktion prüfen. EB 8065...
  • Seite 47: Betrieb

    Î Bei Arbeiten in Stellventilnähe Augen- lungen auftreten (z. B. bei Kavitation und schutz tragen. Flashing). Zusätzlich können kurzfristige hohe Schalldruckpegel entstehen, wenn ein pneumatischer Antrieb oder pneumatische Anbaugeräte ohne schallreduzierende Ele- mente schlagartig entlüften. Beides kann das Gehör schädigen. EB 8065...
  • Seite 48: Im Regelbetrieb Arbeiten

    7.1 Im Regelbetrieb arbeiten Bei Antrieben mit Handverstellung muss das Handrad für den normalen Regelbetrieb in der neutralen Stellung stehen. 7.2 Im Handbetrieb arbeiten Bei Antrieben mit Handverstellung kann das Ventil bei Ausfall der Hilfsenergie manuell geöffnet oder geschlossen werden. EB 8065...
  • Seite 49: Störungen

    Schmutz oder senem Ventil (innere Le- andere Fremdkörper abge- ckage) lagert. Ventilgarnitur, besonders Sitz und Kegel austauschen, (vgl. Kap. „In- bei weich dichtenden Ke- standhaltung“) oder After Sales Service kontak- geln, ist verschlissen. tieren. EB 8065...
  • Seite 50: Notfallmaßnahmen Durchführen

    Medium mehr durch das Ventil fließt. 2. Fehler diagnostizieren, vgl. Kap. 8.1. 3. Fehler beheben, die im Rahmen der in dieser EB beschriebenen Handlungsan- leitungen behebbar sind. Für darüber hi- naus gehende Fehler After Sales Service kontaktieren. EB 8065...
  • Seite 51: Instandhaltung

    Schalldruckpegel entstehen, wenn ein Î Medium aus betroffenen Anlagenteilen pneumatischer Antrieb oder pneumatische und Ventil entleeren. Anbaugeräte ohne schallreduzierende Ele- mente schlagartig entlüften. Beides kann das Gehör schädigen. Î Bei Arbeiten in Ventilnähe Gehörschutz tragen. EB 8065...
  • Seite 52 Î Bei Arbeiten in Stellventilnähe Augen- schutz tragen. HINWEIS Beschädigung des Stellventils durch unge- eignete Werkzeuge! WARNUNG Î Nur von SAMSON zugelassene Werk- Verletzungsgefahr durch vorgespannte Fe- zeuge verwenden, vgl. u AB 0100. dern! Antriebe mit vorgespannten Antriebsfedern stehen unter Druck. Diese Antriebe sind er- kennbar an den verlängerten Schrauben an...
  • Seite 53: Periodische Prüfungen

    Prüfplans. Instandhaltungs- und Reparaturarbeiten ohne Zustimmung des After Sales Service von SAMSON erlischt die Produktgewähr- leistung. SAMSON empfiehlt folgende Überprüfungen, die während des laufenden Betriebs durchge- führt werden können: Prüfung Maßnahme bei negativem Prüfergebnis Einprägungen oder Aufprägungen am Beschädigte, fehlende oder fehlerhafte Schilder oder Auf- Stellventil, Aufkleber und Schilder auf kleber sofort erneuern.
  • Seite 54 Lösung der Blockade abbauen, vgl. zuge- hörige Antriebsdokumentation. Wenn möglich, Sicherheitsstellung des Stellventil außer Betrieb nehmen, vgl. Kap. „Außerbetrieb- Ventils durch kurzfristige Unterbrechung nahme“. Anschließend Ursache ermitteln und ggf. beheben, der Hilfsenergie überprüfen. vgl. Kap. Störungen. vgl. Kap. „Kennzeichnungen am Gerät“ EB 8065...
  • Seite 55: Instandhaltungsarbeiten Vorbereiten

    Spannung stehenden Verdrehsicherung! Tipp Wenn der Antrieb am Ventil einsatzbereit montiert ist, stehen die Schellen (301) der SAMSON empfiehlt, das Ventil zu Instand- Verdrehsicherung an der Kegelstange unter haltungsarbeiten aus der Rohrleitung auszu- Spannung. bauen (vgl. Kap. „Demontage“).
  • Seite 56: Flachdichtung Austauschen

    2. Isolierteil (21) bzw. Balgteil (22) und Ke- gel mit Kegelstange (5) vom Gehäuse (1) abheben. a) Normalausführung 3. Flachdichtung (17) entfernen. Dichtflä- chen im Gehäuse (1) und am Isolierteil 1. Gehäusemuttern (14) schrittweise über (21) bzw. Balgteil (22) sorgfältig reini- Kreuz lösen. gen. EB 8065...
  • Seite 57 A26/27 Legende zu Bild 9-1 und Bild 9-2 Gehäuse Kontermutter Membran Deckel Gehäusemutter Antriebsstange Joch Packung Ringmutter Sitz Flachdichtung Feder (Gehäusedichtung) Kegel (mit Kegelstange) Entlüftung Isolierteil Gewindebuchse A26/27 Kupplungsschellen (Packungsmutter) Hubschild Stelldruckanschluss Kupplungsmutter Schlagmutter Bild 9-1: Typ 3256 in Normalausführung mit Antrieb Typ 3271 EB 8065...
  • Seite 58: Stopfbuchspackung Austauschen

    Î Die Stopfbuchspackung darf nur ausge- tauscht werden, wenn nachfolgende Be- dingungen gleichzeitig erfüllt sind: − Die Nennweite des Ventils ist ≤DN 100. − Das Ventil ist ohne Druckentlastung ausgeführt. Bild 9-2: Typ 3256 mit Isolierteil − Das Ventil ist ohne Balgteil ausgeführt. EB 8065...
  • Seite 59 (2) einschieben. 2. Stopfbuchsteile mit einem geeigneten 11. Deckel (2) zusammen mit Kegelstange Werkzeug vorsichtig über die Kegelstan- und Kegel (5) lose auf das Gehäuse set- ge in den Packungsraum einschieben. zen. Korrekte Anordnung beachten, vgl. Bild 9-4. EB 8065...
  • Seite 60: Ausführung Mit Isolierteil

    (5) vom Gehäuse (1) abheben. Standard (PTFE)“ Punkt 13 bis 16 be- 4. Kupplungsmutter (9) und Kontermutter schrieben. (10) von der Kegelstange abschrauben. 5. Gewindebuchse (8) herausdrehen. 6. Kegel mit Kegelstange (5) aus dem Iso- lierteil (21) herausziehen. 9-10 EB 8065...
  • Seite 61: Distanzscheibe Mit Haltering

    Kegel (5) lose auf das Gehäuse ckungsraum sorgfältig säubern. setzen. Ausführungen mit V-Port-Kegel: Isolier- 9. Alle Packungsteile sowie die Kegelstange teil (21) so auf das Gehäuse setzen, dass (5) mit einem geeigneten Schmiermittel das größte V-Port-Segment des Kegels bestreichen. zum Ventilausgang zeigt. EB 8065 9-11...
  • Seite 62: Sitz Und Kegel Austauschen

    Î Für den Austausch von Sitz und Kegel ge in den Packungsraum einschieben. bei anderen Ausführungen After Sales Korrekte Anordnung beachten, vgl. Service kontaktieren. Bild 9-4. 3. Dichtringe (15.2) über die Kegelstange schieben. Draht der roten Distanzscheibe (15.1) in die Nut des Halterings legen. 9-12 EB 8065...
  • Seite 63 12. Sitz (4) einschrauben. Anzugsmomente beachten. Tipp 13. Alle Packungsteile sowie die neue Kegel- SAMSON empfiehlt, beim Austausch von stange (5) mit einem geeigneten Sitz und Kegel auch die Stopfbuchspackung Schmiermittel bestreichen. auszutauschen, vgl. Kap. 9.4.2. SAMSON empfiehlt, dabei die Stopf- buchspackung auszutauschen, vgl.
  • Seite 64 13. Alle Packungsteile sowie die neue Kegel- stange (5) mit einem geeigneten 20. Kontermutter (10) und Kupplungsmutter Schmiermittel bestreichen. (9) lose auf Kegelstange schrauben. SAMSON empfiehlt, dabei die Stopf- buchspackung auszutauschen, vgl. b) Ausführung mit Isolierteil Kap. 9.4.2. 1. Schlagmutter (92) abschrauben und Joch 14.
  • Seite 65: Ersatzteile Und Verbrauchsgüter Bestellen

    20. Kontermutter (10) und Kupplungsmutter (9) lose auf Kegelstange schrauben. 9.5 Ersatzteile und Verbrauchs- güter bestellen Auskunft über Ersatzteile, Schmiermittel und Werkzeuge erteilen Ihre SAMSON-Vertre- tung und der After Sales Service von SAMSON. Ersatzteile Informationen zu Ersatzteilen stehen im „An- hang“...
  • Seite 66 9-16 EB 8065...
  • Seite 67: Außerbetriebnahme

    Î Vor Arbeiten am Stellventil pneumatische Î Bauteile und Rohrleitungen abkühlen las- Hilfsenergie und Stellsignal unterbrechen sen oder erwärmen. und verriegeln. Î Schutzkleidung und Schutzhandschuhe Î Lauf der Antriebs‑ und Kegelstange nicht tragen. durch Einklemmen von Gegenständen im Joch behindern. EB 8065 10-1...
  • Seite 68 Um das Stellventil für Instandhaltungsarbei- ten oder die Demontage außer Betrieb zu nehmen, folgende Schritte ausführen: 1. Absperrventile vor und hinter dem Ventil schließen, sodass kein Medium mehr durch das Ventil fließt. 2. Rohrleitungen und Ventil restlos entlee- ren. 10-2 EB 8065...
  • Seite 69: Demontage

    (z. B. durch „Festfressen“ bei längerer hen. Nichtbetätigung) Restenergien des An- Î Bei bestehender Kraftübertragung zwi- triebs (Federspannung) vor Lösung der schen Antriebsstange und Stange (9) Blockade abbauen, vgl. zugehörige An- durch die pneumatische Hilfsenergie triebsdokumentation. und/oder Federkraft des Antriebs, die EB 8065 11-1...
  • Seite 70: Ventil Aus Der Rohrleitung Ausbauen

    3. Ventil aus Rohrleitung herausnehmen, vgl. Kap. „Lieferung und innerbetrieb- licher Transport“. b) Ausführung mit Anschweiß- enden 1. Position des Stellventils unabhängig von seiner Verbindung zur Rohrleitung absi- chern, vgl. Kap. „Lieferung und innerbe- trieblicher Transport“. 2. Rohrleitung vor der Schweißnaht auftren- nen. 11-2 EB 8065...
  • Seite 71: Reparatur

    4. Die Ware an die auf dem RMA-Schein Î Für Instandsetzungs- und Reparaturar- angegebene Lieferadresse senden. beiten After Sales Service von SAMSON kontaktieren. Info Weitere Informationen für die Einsendung 12.1 Geräte an SAMSON von Geräten bzw. Retouren-Abwicklung sind senden auf u www.samsongroup.com >...
  • Seite 72 12-2 EB 8065...
  • Seite 73: Entsorgung

    Entsorgung 13 Entsorgung Î Bei der Entsorgung lokale, nationale und internationale Vorschriften beachten. Î Alte Bauteile, Schmiermittel und Gefahr- stoffe nicht dem Hausmüll zuführen. EB 8065 13-1...
  • Seite 74 13-2 EB 8065...
  • Seite 75: Zertifikate

    Stand bei Drucklegung. Die jeweils ak- tuellsten Zertifikate liegen im Internet unter dem Produkt ab: u www.samsongroup.com > Produkte & Anwendungen > Produktselek- tor > Ventile und Armaturen > 3256 Weitere, optionale Zertifikate stehen auf An- frage zur Verfügung. EB 8065 14-1...
  • Seite 76 14-2 EB 8065...
  • Seite 77 BNP Paribas N° compte 0002200215245 • Banque 3000401857 Tél.: +33 (0)4 72 04 75 00 • Fax: +33 (0)4 72 04 75 75 • E-mail: samson@samsongroup.com • Internet: www.samson.fr IBAN FR7630004018570002200215245 • BIC (code SWIFT) BNPAFRPPVBE Société par actions simplifiées au capital de 10 000 000 € • Siège social : Vaulx-en-Velin Crédit Lyonnais...
  • Seite 78 BNP Paribas N° compte 0002200215245 • Banque 3000401857 Tél.: +33 (0)4 72 04 75 00 • Fax: +33 (0)4 72 04 75 75 • E-mail: samson@samsongroup.com • Internet: www.samson.fr IBAN FR7630004018570002200215245 • BIC (code SWIFT) BNPAFRPPVBE Société par actions simplifiées au capital de 10 000 000 € • Siège social : Vaulx-en-Velin Crédit Lyonnais...
  • Seite 79 EB 8065 14-5...
  • Seite 80 14-6 EB 8065...
  • Seite 81: Anhang

    94 Dehnhülse  3) 31 Scheibe 101 Balgdeckel 32 Schraube 102 Schraube mit Sicherungsring  1) 33 Mutter 37 Kegelstange mit Abdichtungsmetallbalg Ausführung mit Druckentlastung 39 Dichtung Ausführung mit Strömungsteiler nur für DN 15 bis 150 42 Verschlussschraube 43 Flachdichtring EB 8065 15-1...
  • Seite 82 15-2 EB 8065...
  • Seite 83: Service

    Der After Sales Service ist über die E-Mail-Adresse aftersalesservice@samsongroup.com erreichbar. Adressen der SAMSON AG und deren Tochtergesellschaften Die Adressen der SAMSON AG und deren Tochtergesellschaften sowie von Vertretungen und Servicestellen stehen im Internet unter www.samsongroup.com oder in einem SAMSON-Produktkatalog zur Verfügung. Notwendige Angaben Bei Rückfragen und zur Fehlerdiagnose fol-...
  • Seite 84 15-4 EB 8065...
  • Seite 88 EB 8065 SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
