Teil 4 Einsatz CPU 317-4PN12
Über Hardware-
Konfiguration
Adressen
definieren
Automatische
Adressierung
Standard-Bus
SPEED-Bus
Anfangs-
Adresse
digital:
140
analog:
2816
4-4
Über Lese- bzw. Schreibzugriffe auf die Peripheriebytes oder auf das
Prozessabbild können Sie die Module ansprechen.
Mit einer Hardware-Konfiguration können Sie Adressen definieren. Klicken
Sie hierzu auf die Eigenschaften des entsprechenden Moduls und stellen
Sie die gewünschte Adresse ein.
Achtung!
Bitte beachten Sie, dass Sie bei Anbindungen über externe PROFIBUS-
DP-Master - zur Projektierung eines SPEED-Bus-Systemes erforderlich -
keine Adressdoppelbelegung projektieren! Der Siemens Hardware-Konfi-
gurator führt bei externen DP-Master-Systemen keine Adressüberprüfung
durch!
Falls Sie keine Hardware-Konfiguration verwenden möchten, tritt eine
automatische Adressierung in Kraft.
Bei der automatischen Adressierung belegen steckplatzabhängig DIOs
immer 4Byte und AIOs, FMs, CPs immer 16Byte am Standard-Bus und
256Byte am SPEED-Bus.
Nach folgenden Formeln wird steckplatzabhängig die Anfangsadresse
ermittelt, ab der das entsprechende Modul im Adressbereich abgelegt wird:
DIOs:
AIOs, FMs, CPs:
DIOs:
AIOs, FMs, CPs:

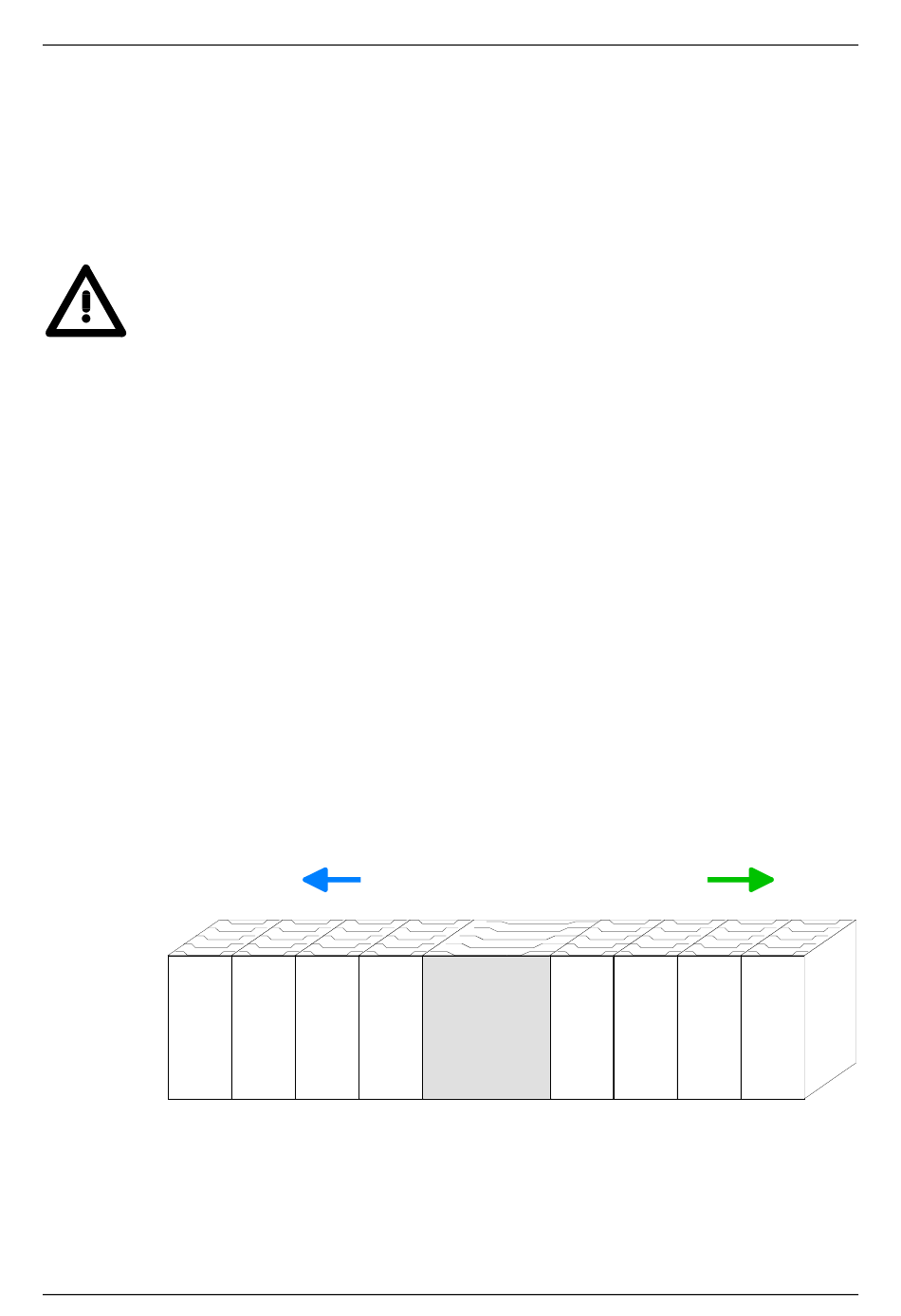

Alle Informationen hierzu finden Sie in der nachfolgenden Abbildung:
... ,102 ,101
104
103
102
136
132
128
2560
2304
2048
Handbuch VIPA System 300S SPEED7
Anfangsadresse = 4⋅(Steckplatz-1)
Anfangsadresse = 16⋅(Steckplatz-1)+256
Anfangsadresse = 4⋅(Steckplatz-101)+128
Anfangsadresse = 256⋅(Steckplatz-101)+2048
Steckplatz
101
0
CPU
256
HB140D - CPU - RD_317-4PN12 - Rev. 12/05
1, 2, ...
1
2
3
4
8
12
272
288
304
4
