Entfernen von PCI- und PCI-Express-Karten

HINWEIS:
Um elektrostatische Entladungen und entsprechende Schäden an internen Komponenten zu
vermeiden, erden Sie sich, indem Sie eine Erdungsmanschette tragen oder in regelmäßigen Zeitabständen
eine blanke Metallfläche am Computergehäuse berühren.
HINWEIS:
Wenn im Computer bei Auslieferung bereits eine PCI-Grafikkarte installiert war, ist das Entfernen der
Karte nicht erforderlich, wenn weitere Grafikkarten installiert werden; die Karte wird jedoch bei der Fehlersuche
benötigt. Wenn Sie die Karte entfernen, bewahren Sie sie an einem geschützten Ort auf.
HINWEIS:
Wie Sie bei der optionalen Dual-Grafik-Konfiguration eine Grafikkarte entfernen oder einsetzen,
erfahren Sie unter „Entfernen einer PCI-Express-Grafikkarte aus einer Dual-Konfiguration" auf Seite 101.
1 Gehen Sie vor wie unter „Vorbereitungen" auf Seite 85 beschrieben.
2 Entfernen Sie die Computerabdeckung (siehe „Entfernen der Computerabdeckung" auf Seite 87).
3 Trennen Sie, falls erforderlich, alle Kabelverbindungen zur Karte.

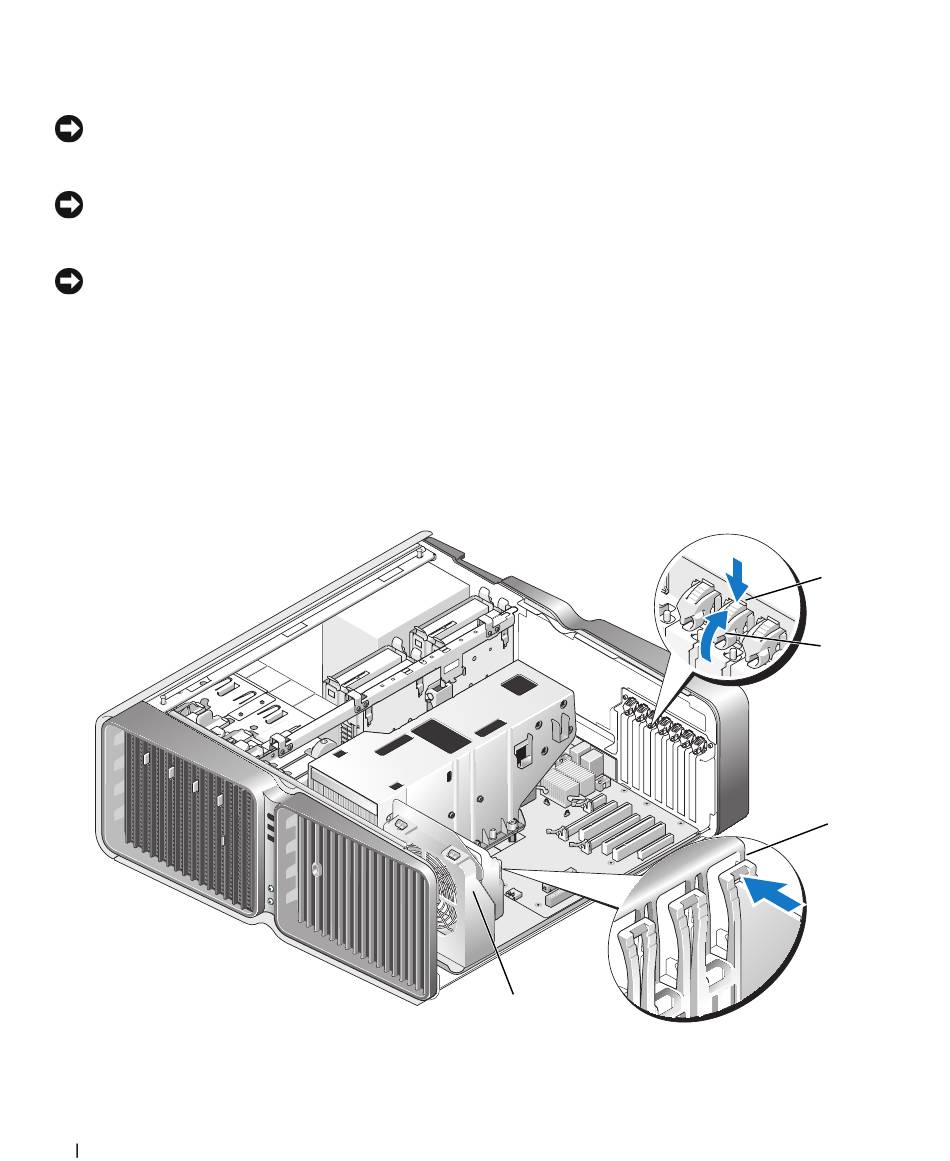

4 Drücken Sie bei dem betreffenden Steckplatz die Sperrzunge auf der Oberseite der Kartensicherung
nach unten, und drehen Sie die Kartensicherung durch die Gehäusewand nach hinten.
5 Entfernen Sie gegebenenfalls die Kartenhaltevorrichtung über den installierten Karten, indem Sie auf
die Sperrzunge drücken und die Vorrichtung abheben, um freien Zugang zu der Karte zu erhalten.
96
Entfernen und Installieren von Komponenten
1 Sperrklinke 2
3 Führung 4
4
Kartensicherung
Lüfterhalterung
1
2
3
