elco EURON NOx 18 HA Betriebsanleitung Seite 37

Inbetriebnahme
Überprüfung der Gaseinstellungen (in Belgien nicht zulässig)
2
b
Gerät
EURON NOx 18 HA/HSA
EURON NOx 18 HG/HSG
Das Gerät ist mit einem Brauchwasser-
push ausgerüstet. Werkseinstellung:
Warmwasserleistung: 22,2 kW;
Leistung Heizbetrieb: 18,1 kW
EURON NOx 26 HA/HSA
EURON NOx 26 HG/HSG

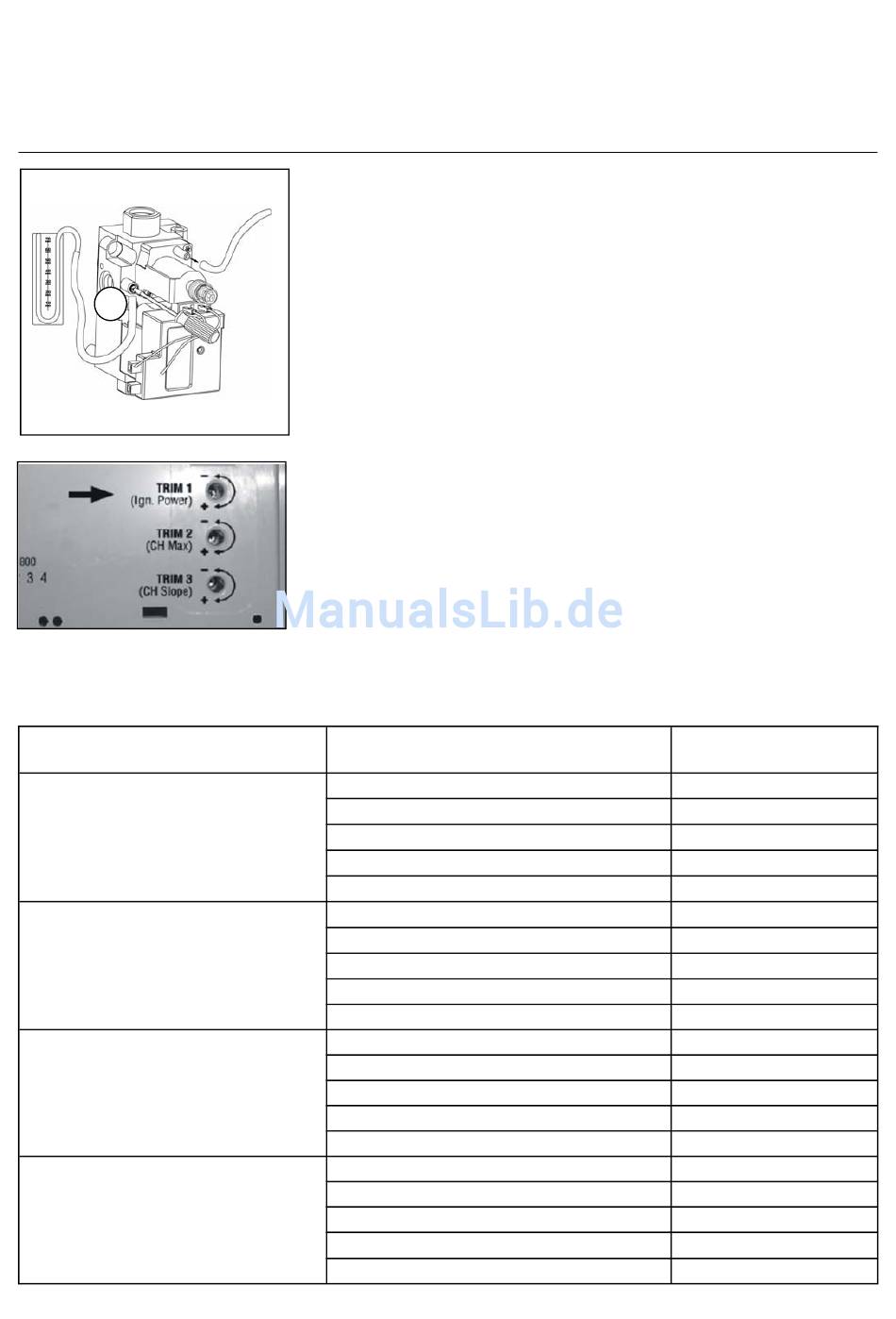

Überprüfung der Gaseinstellung / Zündlast
Kontrolle der Zündlast
1. Zur Kontrolle der Zündlast lösen Sie die Schraube „2" (Abb. b). Stecken Sie
den Schlauch Ihres Manometers in die Druckmessöffnung „2" (Abb. b).
2. Trennen Sie die Kompensationsleitung der Luftkammer ab (nur für Modelle
EURON NOx HG/HSG).
3. Öffnen Sie den Warmwasserhahn bis zur Zündung des Brenners
(nur für Modelle EURON NOx HSA/HSG oder setzen Sie das Gerät
auf Heizbetrieb in Gang durch Erzeugen einer Wärmeanforderung
(für Modelle EURON Nox HG/HA.
4. Lösen Sie das Kabel der Ionisationselektrode (links in der Brennkammer).
Der für die Zündung erforderliche Druck bleibt nun bis zum Abschalten der
Sicherheitssperre 5 Sekunden erhalten.
5. Verstellen Sie den Potentiometer TRIM 1 (Ign. Power) auf dem Feuerungs-
automaten und stellen Sie dadurch den Düsendruck entsprechend der
Tabelle ein.
6. Ziehen Sie die Schraube „2" (Abb. b) nach Abschluss der Prüfung wieder
an und überprüfen diese auf Dichtheit.
7. Schliessen Sie die Kompensationsleitung wieder an.
Gasart
Erdgasgruppe H/L (G20/G25) nur für Belgien
Erdgas H (G20) nur für DE/AT
Erdgas L (G25) nur für DE
Flüssiggas Propan (G30) nur für DE/AT
Flüssiggas Butan (G31) nur für DE/AT
Erdgasgruppe H/L (G20/G25) nur für Belgien
Erdgas H (G20) nur für DE/AT
Erdgas L (G25) nur für DE
Flüssiggas Propan (G30) nur für DE/AT
Flüssiggas Butan (G31) nur für DE/AT
Erdgasgruppe H/L (G20/G25) nur für Belgien
Erdgas H (G20) nur für DE/AT
Erdgas L (G25) nur für DE
Flüssiggas Propan (G30) nur für DE/AT
Flüssiggas Butan (G31) nur für DE/AT
Erdgasgruppe H/L (G20/G25) nur für Belgien
Erdgas H (G20) nur für DE/AT
Erdgas L (G25) nur für DE
Flüssiggas Propan (G30) nur für DE/AT
Flüssiggas Butan (G31) nur für DE/AT
Düsendruck
Zündlast (mbar)
3,3
3,3
3,0
10,5
8,0
8,0
8,0
4,0
17,0
17,0
4,1
4,1
4,1
11,0
8,8
8,0
8,0
4,5
15,0
15,0
