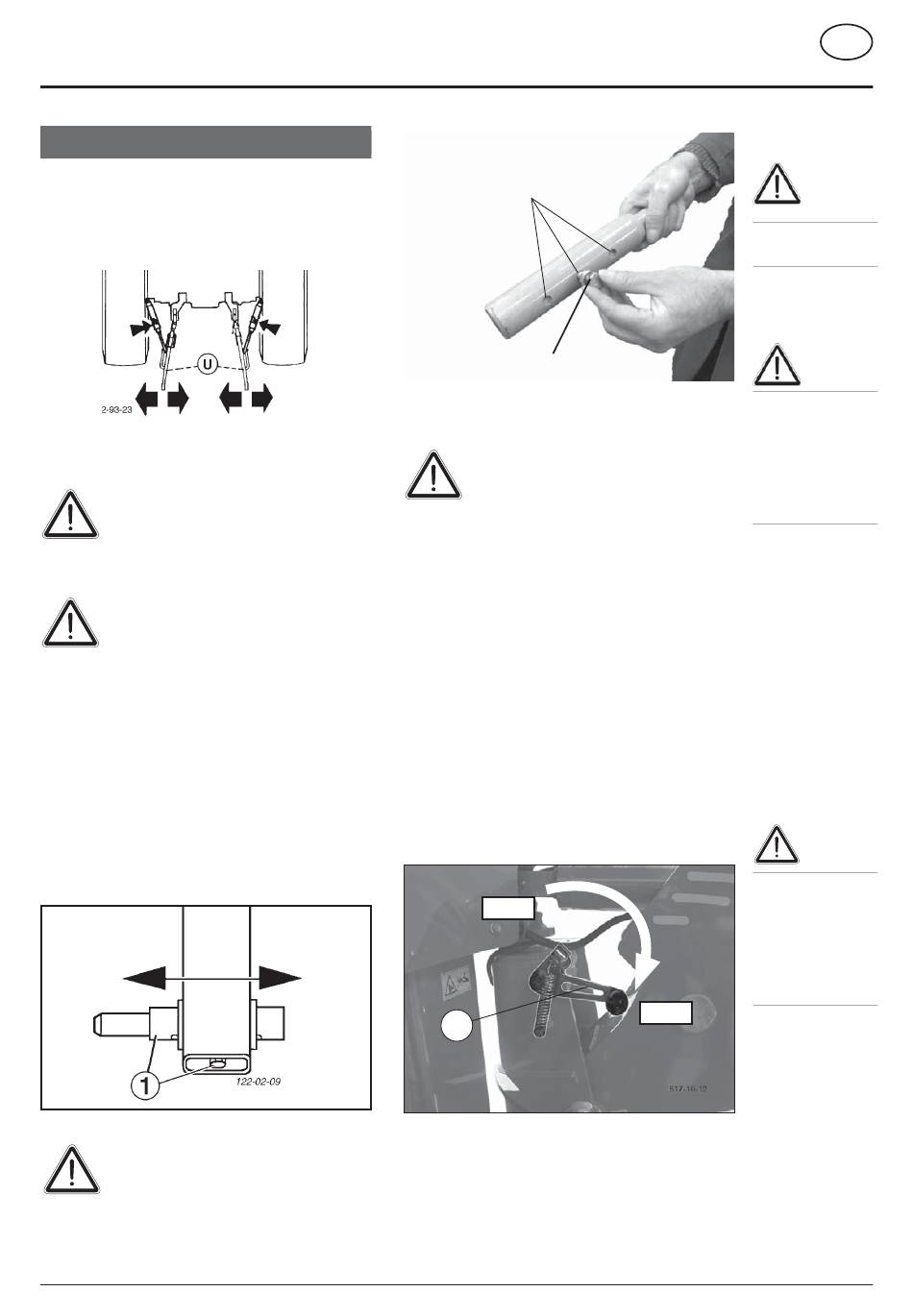

Gerät an Schlepper anbauen
1. Unterlenker am Schlepper einstellen
- Die Unterlenker so fixieren, daß das Gerät seitlich
nicht ausschwenken kann und der Anbaubock mittig
positioniert ist.
2. Gerät an Schlepper anbauen
Achtung!
Quetschgefahr! Vor dem Heranfahren mit
dem Schlepper an die Maschine sind alle
Personen aus dem Gefahrenbereich zu
verweisen!
Achtung!
Beim An- und Abbau des Scheibenmähers
ist der Schlepper gegen Verrollen zu
sichern, bevor der Gefahrenbereich
zwischen Schlepper und Maschine
betreten werden darf!
- Unterlenker mit den Unterlenkerbolzen des
Gerätes verbinden und sichern. Die hydraulische
Unterlenkerwippe kann durch Betätigen des
doppeltwirkenden Steuergeräts in den Fanghaken
des linken Unterlenkers eingepasst werden.
- Unterlenkerbolzen (1) am Tragrahmen entsprechend
der Dreipunkt-Kategorie und der Spurweite mit der
Fixierschraube einstellen. Der Mäher soll nicht am
hinteren Traktorreifen streifen.
Achten sie darauf, dass sie mit der
Fixierschraube die gewünschte Bohrung
(siehe Abbildung unten) am Bolzen treffen!
Ansonsten kann sich der Mäher aus der
Ankoppelung lösen auf den Boden stürzen
und Sachschaden verursachen.
1301_D-ANBAU_3784
ANBAU AN DEN SCHLEPPER
3 Bohrungen
Fixierschraube
- Oberlenker ankuppeln und sichern.
Achtung!
Vor dem ersten Einsatz ist die Gelenk-
wellenlänge zu prüfen und bei Bedarf
anzupassen!
Details siehe Kapitel "Gelenkwelle" im
Anhang B dieser Betriebsanleitung
- Gelenkwelle ankuppeln.
- Je nach Ausrüstung die Hydraulikschläuche anschließen.
- Den 7-poligen Stecker der Beleuchtung am Schlepper
anschließen.
- Die Steuerleine in die Schlepperkabine verlegen
- Stützfüße hochstellen und sichern!
- Sicherheitsklappe schwenkenl
a. Einfachwirkendes Hydraulik-Steuergerät auf
Schwimmstellung stellen!
b. Heben sie das Traktorhubwerk an, bis sich die
Sicherheitsklappe leicht bewegen läßt.
c. Vor dem Anheben in Feldtransportstellung ist die
Sicherheitsklappe (1) in Position B zu schwenken.
Pos. A
1
- 9 -
Sicherheits-
siehe Anhang-A1
Pkt. 7.), 8a. - 8h.)
Das Gerät ist nur
für den Einsatz
mit Traktoren
vorgesehen (nicht
für selbstfahrende
Arbeitsmaschi-
Die Hubhydraulik
des Schleppers
nur betätigen,
wenn sich keine
Person im Ge-
fahrenbereich
Pos. B
D
hinweise:
Achtung
nen).
Achtung!
befindet!
