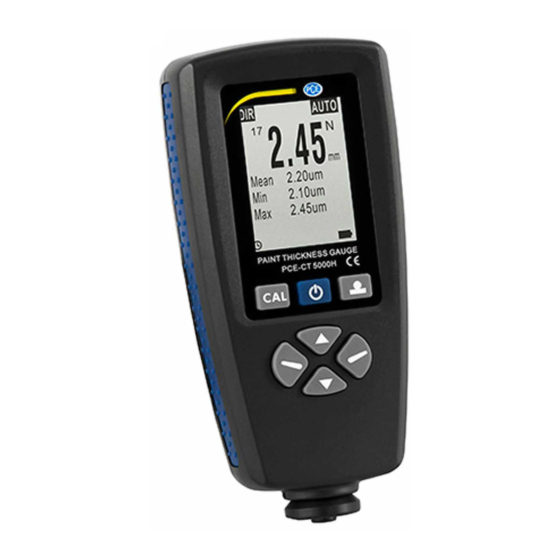

- Seite 1 Bedienungsanleitung PCE-CT 5000H Lackdicken-Messgerät User manuals in variouslanguages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) canbefoundbyusingour product search on: www.pce-instruments.com Letzte Änderung: 6. September 2018 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
12 Software ....................10 13 Auto Power Off ..................13 14 Messgenauigkeit ................. 13 15 Kalibrierung ..................14 16 Kugelbestrahlte Flächen ..............15 17 Werkseinstellungen wiederherstellen..........15 18 Lieferumfang ..................16 19 Kontakt ....................16 20 Entsorgung ..................16 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Seite 4: Einleitung
• (automatische Messdatenspeicherung von maximal 2000 Messwerten) • Nullpunktkalibrierung und Mehrpunktkalibrierung Min / Max Funktion • Sondenmodus: AUTO, FE (Eisen), N-FE (Nicht-Eisen) • Speicherfunktion • Grenzwertalarm • Automatische Ausschaltfunktion • PC Anbindung • • Softwarepaket Batteriestandsanzeige • © PCE Instruments... -
Seite 5: Gerätebeschreibung
13. Pfeiltaste auf 14. Pfeiltaste ab 15. Taste links 16. Taste rechts 17. Messspitze 18. Messkopfauflage 19. Zu messende Schicht 20. Metallischer Untergrund 21. Batteriefach 22. Materialerkennung (N = Nicht eisenhaltig, f = eisenhaltig) 23. USB-Anschluss für PC-Verbindung © PCE Instruments... - Seite 6 Gedrückt halten für Nullpunktkalibrierung b. Drücken, um in den Messmodus zu gelangen c. Beim Einschalten drücken zum Zurücksetzen Kalibriertaste Kalibriermodus öffnen oder verlassen Bildschirm Menümodus Messmodus Überschrift Untermenü Aktiver Menüpunkt Funktion Taste links Funktion Taste rechts © PCE Instruments...
-
Seite 7: Spezifikationen
Menüsprachen Deutsch, Englisch, Russisch, Chinesisch Umgebungsbedingungen 0 ... +50 °C, 20 ... 90 % r. F. Lagerbedingungen -10 ... +60 °C Normen CE ROHS FCC Abmessungen 110 x 53 x 24 mm Material Gehäuse Gewicht 92 g © PCE Instruments... -
Seite 8: Bedienung
Beim Messmodus ist „Einzeln“ voreingestellt und kann nicht verändert werden. Um eine normale Einzelmessung vorzunehmen, halten Sie das Gerät senkrecht an ein Objekt. Wenn der Signalton ertönt, entfernen Sie das Gerät vom Messobjekt. Sie erhalten nun Ihren Messwert. © PCE Instruments... - Seite 9 Drücken Sie die Pfeiltasten auf/ab, um „Speichermodus“ auszuwählen. Bestätigen Sie mit der Taste links. d. Drücken Sie die Pfeiltasten auf/ab, um die gewünschte Option auszuwählen drücken Sie die Taste links, um Ihre Auswahl zu bestätigen. Durch mehrfaches Drücken der Taste Nullpunktkalibrierung (rechts) gelangen Sie wieder in den Messmodus. © PCE Instruments...
-
Seite 10: Grenzwertalarm
Drücken Sie die Taste links, um zwischen Eingabe und Löschen zu wählen. d. Drücken Sie die Taste links, um die Option zu öffnen. Drücken Sie diese erneut, um zwischen dem obersten und untersten Grenzwert zu wählen. e. Verändern Sie den angezeigten Wert mit den Pfeiltasten auf/ab. © PCE Instruments... -
Seite 11: Grenzwert Löschen
Installieren Sie die Software und den Treiber für das Gerät auf Ihrem Computer. Verbinden Sie als nächstes per USB Kabel PC und Gerät miteinander. Auf dem Messgerät erscheint folgendes Symbol . Die Verbindung zum PC wurde aufgebaut. © PCE Instruments... -
Seite 12: Software
3. Öffnen Sie die Datei "CP210xVCPInstaller_x86.exe" (für 32-Bit-Betriebssystem) oder "CP210xVCPInstaller_x64.exe" (für 64-Bit-Betriebssystem) und installieren Sie diese. 4. Im Anschluss öffnen Sie folgendes Dateiverzeichnis auf der CD: EasyCoating V1.4\Setup\EasyCoating Basic English 5. Öffnen Sie die „Setup.exe“ und installieren Sie die Software. © PCE Instruments... - Seite 13 6. Schließen Sie das Gerät per USB an. Öffnen Sie nun den Gerätemanager und erweitern Sie den Punkt „Anschlüsse (COM & LPT)“. Hier können Sie nun den benötigten COM-Port für die Software ablesen. 7. Starten Sie das installierte Programm (EasyCoating), um die Messwerte herunterzuladen. Führen Sie folgende Schritte aus: © PCE Instruments...
- Seite 14 Schritt 2: Um die Verbindung herzustellen, klicken Sie auf „Open Port“. Bei erfolgreicher Verbindung erscheint in der unteren Hälfte des Fensters der Hinweis „successfully“. Schritt 3: Klicken Sie auf „Download Readings…“, um die Messwerte herunterzuladen. Schritt 4: Speichern Sie die Messwerte. © PCE Instruments...
-
Seite 15: Auto Power Off
Klebstoff auf Probe Probe und Sonde reinigen Starkes Magnetfeld Vermeiden Temperatur und Kalibrierung bei in Luftfeuchte Spezifikationen angegebenen nicht wie in Spezifikationen Umgebungsbedingungen angegeben Messung nicht Anweisungen in dieser korrekt durchgeführt Anleitung befolgen Schwache Batterie Batterie wechseln © PCE Instruments... -
Seite 16: Kalibrierung
Führen Sie eine Messung durch. d. Stellen Sie nun den Messwert auf die Messfolie ein. Mit Pfeiltaste links bestätigen Sie die Eingabe. Mit der Pfeiltaste rechts stornieren Sie die Eingabe. Um weitere Punkte zu kalibrieren, beginnen Sie wieder mit Schritt b. © PCE Instruments... -
Seite 17: Kugelbestrahlte Flächen
2. Halten Sie die Taste Nullpunktkalibrierung gedrückt und schalten Sie das Gerät ein. 3. Wenn Ihnen nun im Display angezeigt wird, dass das Gerät zurückgesetzt werden kann, lassen Sie die Taste Nullpunktkalibrierung los. 4. Drücken Sie nun die Taste links, damit das Gerät sich automatisch zurücksetzt. © PCE Instruments... -
Seite 18: Lieferumfang
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 19 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 SOULTZ-SOUS-FORETS 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
