LV 483
Werkskontrolle durch:
________________________
Sehr geehrter Kunde,
lesen Sie diese Anleitung vor dem Aufbau bitte vollständig
durch. Bei Unklarheiten wenden Sie sich bitte vor dem
Aufbau an Ihren Verkäufer.
Falls Sie Ersatzteile benötigen, verwenden Sie bitte die
Teileliste dieser Aufbauanleitung und tragen Sie in dieser
bitte unbedingt die Garantienummer ein, bevor Sie diese
Liste Ihrem Fachberater zur Bearbeitung aushändigen.
Außerdem:
Bestimmte holzhandwerkliche Fertigkeiten sind für den Aufbau er-
erforderlich. Gerne empfehlen wir Ihnen auch ein professionelles
Aufbauteam.
Berücksichtigen Sie die allgemeinen sowie die örtlichen Bauvor-
schriften und halten Sie die in der Statik vorgeschriebenen Fun-
damente und Befestigungen ein!
Diese sind nicht im Lieferumfang enthalten. Unsere Statik erfasst
mehr als 80% des Bundesgebietes; wird Ihr Bauvorhaben hiervon
nicht abgedeckt und werden ggfs. weiterführende Berechnungen
bzw. bauliche Veränderungen vorgeschrieben, sind diese nicht im
Kaufpreis enthalten. Wenden Sie sich in solchen Fällen bitte an
Ihren Verkäufer.
Wandbohlen
Sockelmaß
Hausaußenmaß (inkl.
Dachüberstände)
Dachfläche
Firsthöhe
Türblattmaß Doppeltür
Durchgangsmaß
Seitenwandhöhe
Gewicht
alle Angaben circa.
Blockbohlenhaus LV 483 Flachdach 44 mm – 13.01.2017 Seite 1
6000 x 3000 mm
44 mm x 135 mm
6000 mm x 3000 mm
6300 mm x 3330 mm
21 m²
2310 mm
1450 mm B/1714 mm H
1430 mm B/1700 mm H
2310 mm – 1890 mm
1090 kg
Blockbohlenhaus mit
44 mm Wandstärke und Anbau
Für die Meldung eines Garantiefalles
benötigten Sie einen Garantiecode.
Diesen finden Sie auf der letzten Seite
der dem Bausatz beiliegenden
Montageanleitung und der
Verpackung des Hauses!

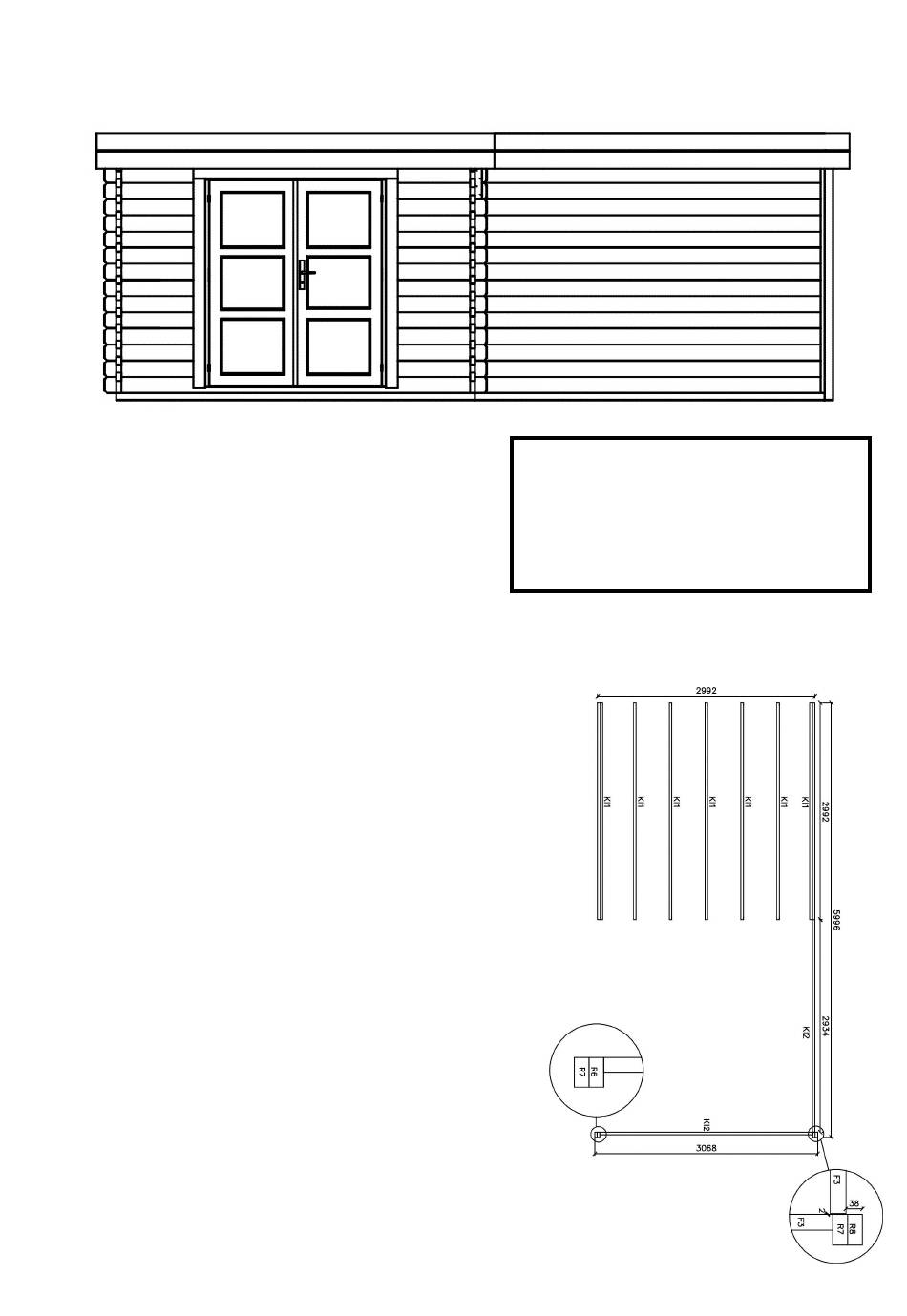

Grundriss und Fundamentplan
(11 Fundamenthölzer K1 und K2)
