- Seite 1 Portable Power Station User Manual Please Read This Manual Before Use And Follow Its Guidance. Keep This Manual For Future Reference.
- Seite 2 Warning 1. Charge the unit before first use. 2. Do not use solar panels with open circuit voltage higher than 28V. Solar input voltage range for the unit is DC 12V~28V. 3. Charge the unit when the SoC drops below 5%. If the SoC drops to 0, power off the unit and charge it for at least 30mins before restarting.
- Seite 3 Thank You! Thank you for making BLUETTI a part of your family. From the very beginning, BLUETTI has tried to stay true to a sustainable future through green energy storage solutions for both indoor and outdoor use while delivering an exceptional eco-friendly experience for our homes and our world.
-
Seite 4: Inhaltsverzeichnis
Contents Safety Instructions General Safety Handling Storage and Usage What’s In The Box Product Overview Diagram Specifications Operation Buttons Power indicator Charging Discharging Appendix FAQs Abbreviations... -
Seite 5: Safety Instructions
The Safety Requirements provided herein are for illustrative purposes that include but are not limited to those listed in this manual. Actual operation shall comply with all applicable safety standards. If you have any questions, feel free to contact BLUETTI support or your local BLUETTI dealers. 1.1. General Safety •... - Seite 6 Do not move the unit during operation as the vibrations and shocks associated with movement may cause damage to the internal hardware. • In case of malfunction, turn off the unit immediately and contact BLUETTI support or your local BLUETTI dealers if this manual cannot adequately explain the malfunction to you. •...
-
Seite 7: Handling
It is recommended to charge the unit via an AC source. If charging via solar energy, ensure that your solar system provides an output of more than 100W. BLUETTI shall not be liable for any equipment damage caused by the violation of above instructions. -
Seite 8: What's In The Box
2. What’s In The Box Standard Packaging Item Picture Qty. Expansion Battery Battery Expansion Cable (800mm) User Manual Warranty Card Quality Certificate JUST POWER ON... - Seite 9 Optional (Available on official BLUETTI website) Item Picture TYPE-C Cable (5A/100W, 2m) Car Charging Cable (16AWG, 720mm) Solar Charging Cable (16AWG, 1500mm) Extended Battery Expansion Cable （1830mm） Power Bank Output Cable （14AWG、720mm） 200W Charger JUST POWER ON...
-
Seite 10: Product Overview

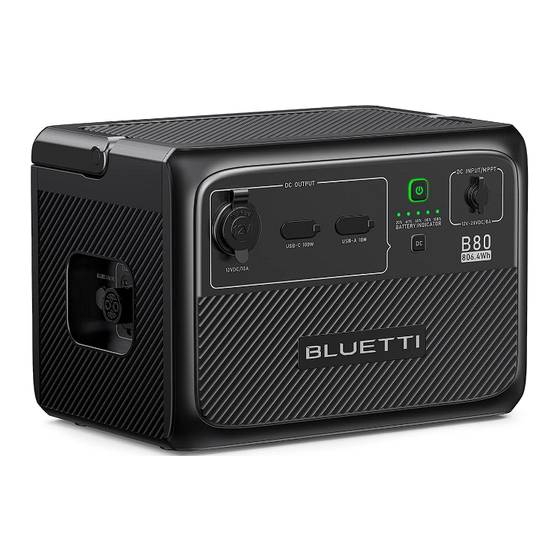

3. Product Overview 3.1 Diagram The BLUETTI B80 can be used with AC60 as an external expansion battery, or as a DC power station to run your devices independently. It offers up to 120W output with 3 DC ports - USB-A, USB-C and car cigarette lighter port, perfect for your phone, laptop, car fridge, and more. -
Seite 11: Specifications
3.2 Specifications Model General Battery Capacity 806Wh Cell Type LiFePO4 Charging Temperature C～40 C/32°F~104°F Discharging Temperature C～40 C/-4°F～104°F Storage Temperature C～40 C/-4°F～104°F Working Humidity 10%～90% Weight About 9.9kg/21.83lbs Dimensions (L*W*H) 290mm×207mm×204mm/11.42in×8.15in×8.03in DC Output Cigarette Lighter Port 12VDC/10A USB-A 3.6-12VDC, 3A,18W Max. USB-C (Type-C) 5/9/12/15/20VDC, 3A;... -
Seite 12: Operation
4.1 Buttons B80 has a power button and a DC output button. • Press the power button to start up B80. Press and hold for more than 2 seconds to turn it off. • Press the DC power button to turn on/off the DC output (cigarette lighter and USB output). - Seite 13 Connect the B80 to vehicle’s 12V/24V cigarette lighter port via the car charging cable. Warning: Cigarette lighter must be completely plugged in, otherwise it may cause safety risks. 4.3.4. Adapter Charging The B80 can be charged via adapter. Please make sure the output voltage of adapter is between 12V~28VDC. JUST POWER ON...
-
Seite 14: Discharging
Expansion Port (17.5V-25.2VDC, 30A Max.) 4.4.2. Connect to AC60 With the battery expansion cable, AC60 supports up to 2 B80 expansion batteries for a total capacity of 2015Wh. Turn on AC60 to activate the whole power system. Note: Make sure the AC60 and B80 are off when connecting and disconnecting cables. - Seite 15 Note: 1)Load power and operation time are measured in watts and hours. 2)DoD refers to depth of discharge. B80 works at 90% DoD for longer battery life. η is the conversion efficiency of the inverter, which is 90% for B80.
-
Seite 16: Appendix
Please evaluate the total constant load of your devices. If it doesn't exceed the Max. output power of B80 (120W), you can use this power station to run your devices. Note: Some devices with built-in motor/compressor may start at 2-4 times the rated power, which can easily overload the B80. -
Seite 17: Abbreviations
5.2 Abbreviations • MPPT: Maximum Power Point Tracking • SoC: State of Charge • AC: Alternating Current • DC: Direct Current • PV: Photovoltaic (Solar Panels) • DoD: Depth of Discharge • ECO mode: It’s an energy-saving mode(It’s on by default). It can not be turned off. If DC output is not turned on after power on, it will automatically power down after 4 hours. - Seite 18 For more information, please visit: @ BLUETTI Support @ BLUETTI Official @bluetti_official @ bluetti.inc @ bluetti_inc sale-eu@bluettipower.com sale-uk@bluettipower.com SHENZHEN POWEROAK NEWENER CO., LTD. Add: F19, BLD No.1, Kaidaer, Tongsha Rd No.168, Xili Street, Nanshan, Shenzhen, China After-sales address in EU: Lise-Meitner-Strasse 14, 28816 Stuhr, Germany After-sales address in UK: Unit 2 Northgate, Bolsover Busines Park, Woodhouse Line, Chesterfield England S44 6BD...
- Seite 19 Tragbare Powerstation Benutzerhandbuch Studieren Sie dieses Handbuch vor Gebrauch und beachten Sie die darin enthaltenen Hinweise. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
- Seite 21 Energiespeicherlösungen für den Innen- und Außenbereich, von denen nicht nur Haushalte sondern wir alle profitieren. Aus diesem Grund ist BLUETTI in mehr als 70 Ländern präsent und genießt das Vertrauen von Millionen Kunden in aller Welt. Schweden Österreich...
- Seite 22 Inhalt Sicherheitshinweise Allgemeine Sicherheit Handhabung Aufbewahrung und Gebrauch Lieferumfang Produktübersicht Diagramm Technische Daten Bedienung Tasten Energieanzeige Laden Entladen Anhang Häufig gestellte Fragen Abkürzungen...
-
Seite 23: Sicherheitshinweise
Die in diesem Handbuch aufgeführten Sicherheitsanforderungen dienen der Veran- schaulichung, erheben jedoch keinen Anspruch auf Vollständigkeit. Der tatsächliche Betrieb muss allen geltenden Sicherheitsnormen entsprechen. Bei Fragen wenden Sie sich bitte an den BLUETTI Support oder an Ihren BLUETTI Händler. 1.1. Allgemeine Sicherheit •... - Seite 24 • Wenn das Gehäuse des Geräts beim Transport oder im Betrieb bricht, nehmen Sie es nicht in Gebrauch. Wenden Sie sich an den BLUETTI Support oder an Ihren BLUETTI Händler. • Verwenden Sie einen Trockenlöscher, wenn das Gerät Brand gerät.
-
Seite 25: Gesetze Und Vorschriften
Es wird empfohlen, das Gerät an einer Wechselstromquelle zu laden. Beim Laden mit Solarenergie ist darauf zu achten, dass die Solaranlage mehr als 100 W Leistung liefert. BLUETTI haftet nicht für Geräteschäden, die durch die Missachtung der vorgenannten Hinweise verursacht werden. -
Seite 26: Lieferumfang
2. Lieferumfang Standardpaket Position Bild Anz. Erweiterungsbatterie Batterieerweiterungskabel (800 mm) Benutzerhandbuch Garantiekarte Qualitätsbescheinigung JUST POWER ON... - Seite 27 Optional (auf der offiziellen BLUETTI Website verfügbar) Position Bild TYP-C-Kabel (5A/100W, 2m) Autoladekabel (16AWG, 720mm) Solarladekabel (16AWG, 1500mm) Verlängertes Batterieerweiterungskabel （1830mm） Powerbank-Ausgangskabel （14AWG、720mm） 200-W-Ladegerät JUST POWER ON...
-
Seite 28: Produktübersicht
3. Produktübersicht 3.1. Diagramm Die BLUETTI B80 kann als externe Erweiterungsbatterie für die AC60 oder als Gleichstrom-Powerstation für den unabhängigen Betrieb Ihrer Geräte verwendet werden. Über drei Gleichstromanschlüsse (USB-A, USB-C und Zigarettenanzünderanschluss) liefert sie bis zu 120 W Leistung und eignet sich daher ideal für die Stromversorgung von Telefonen, Laptops und Kühlaggregaten im Fahrzeug. -
Seite 29: Technische Daten
3.2. Technische Daten Modell Allgemein Batteriekapazität 806 Wh Zellentyp LiFePO4 Ladetemperatur 0°C bis 40°C/32°F bis 104°F Entladetemperatur -20°C bis 40°C/-4°F bis 104°F Aufbewahrungstemperatur -20°C bis 40°C/-4°F bis 104°F Luftfeuchtigkeit im Betrieb 10%～90% Gewicht ca. 9,9 kg/21.83lbs Abmessungen (LxBxH) 290mm×207mm×204mm/11.42in×8.15in×8.03in DC-Ausgang Zigarettenanzünderbuchse 12VDC/10 A USB-A... -
Seite 30: Bedienung
PV-Anlage oder Auto (Zigarettenanzünder) sowie Laden per Netzteil. 4.3.1. AC60 laden Verbinden Sie AC60 und B80 und schließen Sie die AC60 über das AC-Ladekabel an eine Wandsteckdose an. Daraufhin wird die B80 automatisch von der AC60 geladen. JUST POWER ON... -
Seite 31: Laden Von Solarstrom
Achtung: Der Zigarettenanzünder muss vollständig eingesteckt sein, da andernfalls die Möglichkeit von Sicherheitsrisiken besteht. 4.3.4. Laden per Netzteil Die B80 kann über das Netzteil von geladen werden. Achten Sie bitte darauf, dass die Ausgangsspannung des Netzteils zwischen 12 und 28VDC liegt. JUST POWER ON... -
Seite 32: Entladen
4.4 Entladen 4.4.1. DC-Ausgang Die Betriebszeit der B80 hängt von vielen Faktoren ab, z. B. von der Umgebungstemperatur, der Entladestromstärke, der Batteriekapazität, der Höhenlage und der Beschaffenheit der Last. • 12 V/10 A-Zigarettenanzünder • USB-C (5/9/12/15/20VDC, 3 A; 20VDC, 5 A) •... -
Seite 33: Voraussichtliche Betriebszeit
Hinweis: 1)Nutzleistung und Betriebszeit werden in Watt bzw. Stunden gemessen. 2)DoD (Depth of Discharge) steht für die Entladungstiefe. Die B80 arbeitet mit 90 % Entladungstiefe, damit die Batterie länger hält. bezeichnet den Umwandlungswirkungsgrad des Wechselrichters, der bei der B80 90 % beträgt. -
Seite 34: Anhang
Woher weiß ich, ob meine Geräte mit diesem Produkt harmonieren? Ermitteln Sie die Dauergesamtlast Ihrer Geräte. Wenn die maximale Ausgangsleis- tung der B80 (120 W) nicht überschritten wird, können Sie Ihre Geräte mit dieser Powerstation betreiben. Hinweis: Manche Geräte mit integriertem Motor/Kompressor können mit dem zwei- bis vierfachen der Nennleistung anlaufen, was die B80 leicht überlasten kann. -
Seite 35: Abkürzungen
5.2 Abkürzungen • MPPT: Maximum Power Point Tracking • SOC: Ladezustand (State of Charge) • AC: Wechselstrom (Alternating Current) • DC: Gleichstrom (Direct Current) • PV: Photovoltaik (Solarpaneele) • DOD: Entladungstiefe (Depth of Discharge) • ECO-Modus: Dabei handelt es sich um einen Energiesparmodus (standardmäßig aktiviert). -
Seite 36: Weitere Informationen Finden Sie Hier
Weitere Informationen finden Sie hier: @ BLUETTI Support @ BLUETTI Official @bluetti_official @ bluetti.inc @ bluetti_inc sale-eu@bluettipower.com sale-uk@bluettipower.com SHENZHEN POWEROAK NEWENER CO., LTD. Add: F19, BLD No.1, Kaidaer, Tongsha Rd No.168, Xili Street, Nanshan, Shenzhen, China Kundendienstanschrift EU: Lise-Meitner-Straße 14, 28816 Stuhr, Deutschland Kundendienstanschrift UK: Unit 2 Northgate, Bolsover Busines Park, Woodhouse Line, Chesterfield England S44 6BD...
