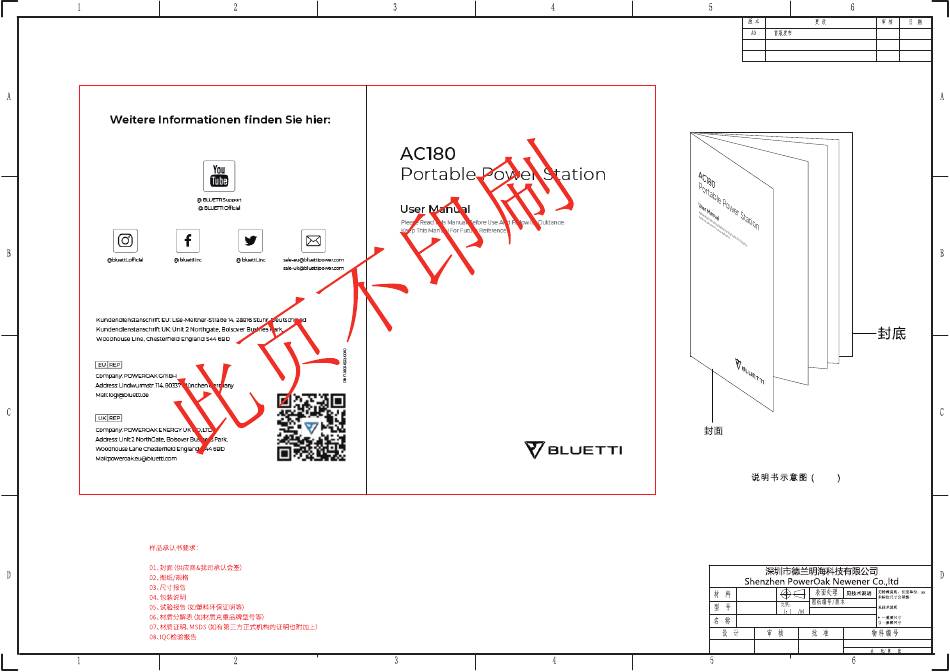

- Seite 1 杨振华 23.01.12 技术要求 成品尺寸：A5（143X210mm） 材质：封面封底内页80g铜版纸，订装 AC180 颜色：单黑印刷 PR008-6d02A0 英德双语说明书（BLUETTI） 杨振华 17.0303.0532-00 23.01.12...
- Seite 2 AC180 Portable Power Station User Manual Please Read This Manual Before Use And Follow Its Guidance. Keep This Manual For Future Reference.
- Seite 4 Thank You! Thank you for making BLUETTI a part of your family. From the very beginning, BLUETTI has tried to stay true to a sustainable future through green energy storage solutions for both indoor and outdoor use while delivering an exceptional eco-friendly experience for our homes and our world.
-
Seite 5: Inhaltsverzeichnis
Contents Safety Instructions What’s In The Box Product Overview Diagram Specifications Operation Buttons LCD Screen Charging Discharging BLUETTI App Appendix FAQs Troubleshooting Abbreviations... -
Seite 6: Safety Instructions
1. Safety Instructions General Safety BLUETTI products are developed to be safe and reliable. Please read this guide for important safety information about your device. The guide is intended to help you be more comfortable and productive while using this device. Failure to follow these guidelines for proper set up, use, and care for your device may cause damage to this unit and injury to yourself or others. -
Seite 7: What's In The Box
2. What’s In The Box Standard Packaging Item Picture Qty. Portable Power Station AC Charging Cable (16AWG, 1800mm) Car Charging Cable (16AWG, 720mm) Solar Charging Cable (16AWG, 1500mm) User Manual Warranty Card Quality Certificate JUST POWER ON... - Seite 8 Optional Item Picture TYPE-C Cable (5A/100W, 2m) Cigarette Lighter to Clamp Cable (Charging lead-acid battery via the cigarette lighter port) Lead-acid battery charging cable (DC7909) JUST POWER ON...
-

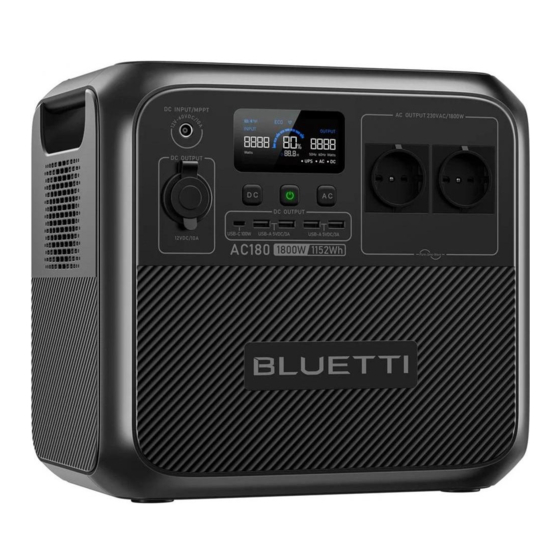

Seite 9: Product Overview
Bluetooth speaker, just to name a few. As for recharging, AC180 takes up to 1440W AC input and 500W DC input, so you’re able to fully charge it in a few hours. It also support BLUETTI app control - with the Bluetooth connectivity, you can monitor everything that's happening inside and optimize your power usage to your preference. -
Seite 10: Specifications
3.2 Specifications Model AC180-JP AC180-US AC180-CN AC180-EU AC180-AU General Battery Capacity 1152Wh (36Ah) Cell Type LiFePO4 Weight About 17kg Dimensions (L*W*H) 340mmｘ247mmｘ317mm Charging Temperature C～40 Discharging Temperature C～40 C（30 C～40 C@1500W Max.） Storage Temperature C～40 Working Humidity 10%～75% AC Output... -
Seite 11: Operation
4.1.1. Power ON/OFF • Press the PWR button to start the AC180. When AC180 is on, press this button to turn on/off the LCD screen. Press and hold the button for more than 2 seconds to turn off the AC180. -
Seite 12: Lcd Screen
• Press the AC and DC power buttons at the same time to exit Setting mode. Note: If you do not perform any operation in 1 minute, AC180 will exit Setting mode automatically and no changes will be saved. •... -
Seite 13: Charging
BLUETTI app. BLUETTI’s AC charging mode guide is as follows: 1) Turbo charging comes in handy when you need AC180 to be replenished in short time. 2) Standard charging is more friendly to AC180’s battery. - Seite 14 4.3.2.Solar Charging Connect the solar panels (in series or parallel) to AC180 via the solar charging cable. Note: Please make sure your solar panels comply with: Voc: 12V-60V Input Current: 10A Max. Input Power: 500W Max. Warning: The open circuit voltage of solar panels cannot exceed 60V, otherwise it will damage the device.
-
Seite 15: Discharging
The operation time of AC180 is subject to many factors, such as ambient temperature, discharge rate, battery capacity, altitude, load characteristics. 4.4.1.AC Output AC180 has 4 AC output ports (2 ports for EU version), providing a total of up to 1800W AC power. It also can handle a surge of 2700W. 4.4.2.DC Output •... -
Seite 16: Bluetti App
4.5 BLUETTI App Scan the QR code below or search "BLUETTI" in the App Store or Google Play to download the BLUETTI app. AC180 supports Bluetooth connection. Once connected, the AC180 can be accessed and controlled on a mobile phone or other smart devices. For more details, please refer to BLUETTI APP INSTRUCTIONS. -
Seite 17: Appendix
Please evaluate the total constant load of your devices. If it doesn't exceed the Max. output power of AC180 (1800W), you can use this power station to run your devices. Please note that if the total load exceeds the limit, but the loads on AC output is lower than 1800W, the inverter will turn off the DC output only. -
Seite 18: Troubleshooting
E088 temperature: -20℃~40℃. Ensure the PV input voltage is in PV Input overvoltage E033 the range of 12~60VDC. Others Contact BLUETTI technical support. 5.3 Abbreviations • MPPT: Maximum Power Point Tracking • SOC: State of Charge • UPS: Uninterruptible Power Supply •... - Seite 19 For more information, please visit: @ BLUETTI Support @ BLUETTI Official @ bluetti.inc @bluetti_official @ bluetti_inc sale-eu@bluettipower.com sale-uk@bluettipower.com After-sales address in EU ：Lise-Meitner-Strasse 14, 28816 Stuhr, Germany After-sales address in UK : Unit 2 Northgate, Bolsover Busines Park, Woodhouse Line, Chesterfield England S44 6BD Company: POWEROAK GmbH Address: Lindwurmstr.
- Seite 20 AC180 Tragbare Powerstation Benutzerhandbuch Studieren Sie dieses Handbuch vor Gebrauch und beachten Sie die darin enthaltenen Hinweise. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
- Seite 22 BLUETTI engagiert sich von jeher für eine nachhaltige Zukunft – mit außergewöhnlich umweltfreundlichen Energiespeicherlösungen für den Innen- und Außenbereich, von denen nicht nur Haushalte sondern wir alle profitieren. Aus diesem Grund ist BLUETTI in mehr als 70 Ländern präsent und genießt das Vertrauen von Millionen Kunden in aller Welt. Schweden Österreich...
- Seite 23 Inhalt Sicherheitshinweise Lieferumfang Produktübersicht Diagramm Technische Daten Bedienung Tasten LCD-Bildschirm Laden Entladen BLUETTI App Anhang Häufig gestellte Fragen Fehlerbehebung Abkürzungen...
-
Seite 24: Sicherheitshinweise
1. Sicherheitshinweise Allgemeine Sicherheit Produkte von BLUETTI sind von Natur aus sicher und zuverlässig. Die vorliegende Anleitung enthält wichtige Sicherheitshinweise zu Ihrem Gerät. Die Anleitung soll Ihnen bei der optimalen Nutzung des Geräts helfen. Die Nichtbeachtung der Hinweise zu Konfiguration, Handhabung und Pflege Ihres Geräts kann Sach- und Personenschäden nach sich ziehen. -
Seite 25: Lieferumfang
2. Lieferumfang Standardpaket Position Bild Anz. Tragbare Powerstation AC-Ladekabel (16 AWG, 1800 mm) Autoladekabel (16 AWG, 720 mm) Solarladekabel (16 AWG, 1500 mm) Benutzerhandbuch Garantiekarte Qualitätsbescheinigung JUST POWER ON... - Seite 26 Optional Position Bild TYP-C-Kabel (5 A/100 W, 2 m) Kabel Zigarettenanzünder an Klemme (zum Laden der Bleibatterie über die Zigarettenanzünderbuchse) Bleibatterie-Ladekabel (DC7909) JUST POWER ON...
-
Seite 27: Produktübersicht
über eine 12 V/10 A-Zigarettenanzünderbuchse für Ihre Fahrzeuggeräte und ein Ladepad für das kabellose Laden kompatibler Elektronikgeräte (Mobiltelefone, Kopfhörer, Bluetooth-Lautsprecher etc.). Die AC180 verträgt Ladeströme von bis zu 1440 W AC bzw. 500 W DC, sodass sie sich innerhalb weniger Stunden vollständig aufladen lässt. -
Seite 28: Technische Daten
3.2 Technische Daten Modell AC180-JP AC180-US AC180-CN AC180-EU AC180-AU Allgemein Batteriekapazität 1152 Wh (36 Ah) Zellentyp LiFePO4 Gewicht ca. 17 kg Abmessungen (LxBxH) 340ｘ247ｘ317 mm Ladetemperatur 0-40 °C Entladetemperatur -20 bis 40 °C（30-40 °C bei 1500 W Max.） Aufbewahrungstemperatur -20 bis 40 °C... -
Seite 29: Bedienung
Zum Starten der AC180 drücken Sie Ein-/Ausschalttaste (PWR). Bei eingeschaltetem Gerät können Sie mit dieser Taste den LCD-Bildschirm ein- und ausschalten. Zum Ausschalten der AC180 halten Sie die Taste mehr als zwei Sekunden lang gedrückt. • Zum Ein- bzw. Ausschalten des Gleichstromausgangs (Zigarettenanzünder, USB, kabelloses Laden) drücken Sie die DC-Taste. -
Seite 30: Lcd-Bildschirm
Im aktivierten Zustand wird das Symbol „ECO“ auf dem Bildschirm angezeigt. Drücken Sie im Einstellmodus die DC-Taste, um den Modus ein- bzw. auszuschalten. Ausgang Leistung Dauer AC-Ausgang 10-30 W 1, 2, 3, 4 Stunden DC-Ausgang 5-10 W 1, 2, 3, 4 Stunden •... -
Seite 31: Laden
Die Voreinstellung lautet „Turbo“. Die Modi „Standard“ und „Silent“ können in der BLUETTI App aktiviert werden. BLUETTI empfiehlt folgende Modi für das Laden von Wechselstrom: 1) Das Schnellladen („Turbo“) ist vor allem dann praktisch, wenn die AC180 innerhalb kurzer Zeit wieder aufgeladen werden muss. -
Seite 32: Laden Von Solarstrom
Schließen Sie die AC180 über das Autoladekabel an die 12/24-V-Zigarettenanzünderbuchse des Fahrzeugs an. Achtung! Der Stecker MUSS vollständig in die Zigarettenanzünderbuchse eingeführt werden. 4.3.4. Laden per Generator Schließen Sie die AC180 mit dem AC-Ladekabel an einen Generator an. JUST POWER ON... -
Seite 33: Entladen
1) Der Eigenverbrauch der AC180 beträgt etwa 15 W. 2) Nutzleistung und Betriebszeit werden in Watt bzw. Stunden gemessen. 3) DoD (Depth of Discharge) steht für die Entladungstiefe. Die AC180 arbeitet mit 90 % Entladungstiefe, damit die Batterie länger hält. η bezeichnet den Umwandlungswirkungsgrad des Wechselrichters, der bei der AC180 85 % beträgt. -
Seite 34: Bluetti App
Scannen Sie den nachstehenden QR-Code oder suchen Sie im App Store oder bei Google Play nach „BLUETTI“, um die BLUETTI App herunterzuladen. Die AC180 ist Bluetooth-fähig. Nach dem Herstellen der Verbindung kann die AC180 per Mobiltelefon oder mit einem anderen smarten Endgerät aufgerufen und gesteuert werden. -
Seite 35: Anhang
Der ECO-Modus hilft beim Stromsparen und lässt sich am Bildschirm ein- oder ausschalten. Im ECO-Modus schaltet sich der AC-/DC-Ausgang automatisch ab, wenn eine Zeit lang wenig oder gar keine Last an der AC180 anliegt. Sie können die Leistungsschwelle für den AC-Ausgang und den DC-Ausgang für einen Zeitraum von ein, zwei, drei oder vier Stunden auf 10 bis 30 W bzw. -
Seite 36: Fehlerbehebung
Darauf achten, dass die E033 Überspannung PV-Eingang PV-Eingangsspannung im Bereich von 12 bis 60 VDC liegt. Technischen Kundendienst von Sonstige BLUETTI kontaktieren. 5.3 Abkürzungen • MPPT: Maximum Power Point Tracking • SOC: Ladezustand (State of Charge) • USV: Unterbrechungsfreie Stromversorgung •... -
Seite 37: Weitere Informationen Finden Sie Hier
Weitere Informationen finden Sie hier: @ BLUETTI Support @ BLUETTI Official @bluetti_official @ bluetti.inc @ bluetti_inc sale-eu@bluettipower.com sale-uk@bluettipower.com Kundendienstanschrift EU: Lise-Meitner-Straße 14, 28816 Stuhr, Deutschland Kundendienstanschrift UK: Unit 2 Northgate, Bolsover Busines Park, Woodhouse Line, Chesterfield England S44 6BD Company: POWEROAK GmbH Address: Lindwurmstr.
