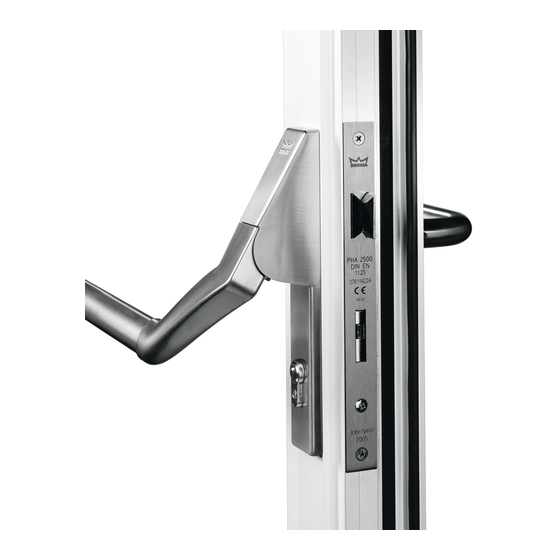

Dorma PHA 2500 RR Bedienungsanleitung

DORMA
Die Sicherheitsmerkmale des vorliegenden
Produktes sind für die Übereinstimmung mit
EN 1125 wesentlich. Mit Ausnahme der in dieser
Anleitung beschriebenen Änderungen sind keine
weiteren Änderungen jeder Art zulässig.
Einbau und Befestigungsanweisungen
Vor dem Anbringen eines Fluchttürverschlusses an einer Tür
sollte die Tür überprüft werden umsicherzustellen, dass sie
ordnungsgemäß angeschlagen ist und keinen Verzug
aufweist.
Bevor ein Paniktürverschluss an einer Feuerschutz-/Rauch-
schutztür installiert wird, sollte die Zertifizierung der Feuer-
schutztür, auf der der Paniktürverschluss geprüft wurde,
überprüft werden, um sicherzustellen, dass der Paniktür-
verschluss für diese spezielle Tür geeignet ist.
Bei der Verwendung von Türdichtungen (z. B. Profildichtungen,
Bodendichtungen) sollte sichergestellt werden, dass diese nicht
die bestimmungsgemäße Funktion des Paniktürverschlusses
behindern.
An zweiflügeligen Türen mit gefälztem Mittelstoß, an denen
beide Flügel mit Paniktürverschlüssen ausgerüstet sind, ist
es wichtig zu überprüfen, dass sich jeder Flügel öffnet, wenn
sein Paniktürverschluss betätigt wird, und dass sich beide
Flügel frei öffnen, wenn beide Paniktürverschlüsse
gleichzeitig betätigt
werden.
Für diese Anwendung ist möglicherweise der Einsatz einer
Mitnehmerklappe für das Bewegen des Gangflügels
erforderlich.
Paniktürverschlüsse sind nicht für den Einsatz an
Pendeltüren vorgesehen.
Bei der Installation sollten die Anweisungen zur Befestigung
sorgfältig beachtet werden. Diese Anweisungen und
sämtliche Wartungsanweisungen sollten vom Monteur an
den Betreiber weitergegeben werden.
Die horizontale Betätigungsstange sollte üblicherweise in
einer Höhe zwischen 900 mm und 1100 mm über der
Oberfläche des fertigen Fußbodens bei geschlossener Tür
installiert werden. Falls bekannt ist, dass die Mehrheit der
Benutzer des Gebäudes kleine Kinder sind, sollte eine
Reduzierung der Höhe der Stange in Betracht gezogen
werden.
Die horizontale Betätigungsstange sollte so installiert
werden, dass eine größtmögliche wirksame
Stangenlänge erreicht wird.
Falls Paniktürverschlüsse an zweiflügeligen Türen mit
gefälztem Mittelstoß und Türschließer vorgesehen
sind, sollte ein Schließfolgeregler nach EN 1158 installiert
werden, um die richtige Schließfolge der Tür sicherzustellen.
Diese Empfehlung ist für Feuerschutz-/Rauchschutztüren
besonders wichtig.
Es sollten jegliche vorgesehenen Sperrgegenstücke oder
Verkleidungen installiert werden, um die Übereinstimmung
mit dieser Europäischen Norm sicherzustellen.
PHA 2500 RR
Wartungsanweisungen
Um die Gebrauchstauglichkeit entsprechend diesem
Dokument sicherzustellen, sollten die folgenden
routinemäßigen Wartungsüberprüfungen in Abständen von
nicht mehr als einem Monat durchgeführt werden:
Inspektion und Betätigung des Paniktürverschlusses um
sicherzustellen, dass sämtliche Bauteile des Verschlusses in
einem zufriedenstellenden Betriebszustand sind. Mit einem
Kraftmesser sind die Betätigungskräfte ( 80 N) zum
Freigeben des Fluchttürverschlusses zu messen und
aufzuzeichnen.
Es ist zu überprüfen, ob sich die Betätigungskräfte,
verglichen mit den bei der Erstinstallation aufgezeichneten
Betätigungskräften, nicht wesentlich geändert haben.
Es ist sicherzustellen, dass die Sperrgegenstücke nicht
blockiert oder verstopft sind.
Alle Kontaktoberflächen fetten.
Es ist zu überprüfen, dass der Tür nachträglich keine
zusätzlichen Verriegelungsvorrichtungen hinzugefügt wurden.
Es ist zu überprüfen, ob sämtliche Bauteile der Anlage
weiterhin der Auflistung der ursprünglich mit der Anlage
gelieferten zugelassenen Bauteile entsprechen.
