Montage Druckmessadapter
Sicherheitshinweise im Kapitel 1 sind zu beachten!
Der Druckmessadapter wird immer am Verbindungsstück, kurz vor Schornsteineintritt montiert (bei
Heizgeräten ohne Heizgaszug am Rauchrohr /bei Heizgeräten mit Heizgaszug am Heizgasrohr 2). Der
Adapter ist seitlich oder von oben am Verbindungsstück zu montieren, keinesfalls aber von unten. Dafür
sind die entsprechenden Bohrungen (2 Bohrungen D=6,5mm für die Sensoren und 2 Bohrungen D=3,6mm
zur Befestigung des Adapters) herzustellen. Als Abdichtung ist die Keramikfi lzdichtung zu verwenden.
Bei Kaminöfen kann auch das Rauchrohr-Adapterset (Zubehör) verwendet werden. Damit wird die
Messstelle abgedeckt.
Wichtig: -Bei den Heizgeräten mit Heizgaszug ist immer ein Gasschlitz (Bypass), gemäß der TROL
vorzusehen.
- Zu Wartungs- und Servicezwecken muss die Druck- und Temperatureinrichtung erreichbar sein.
Revisionsöffnungen vorsehen.

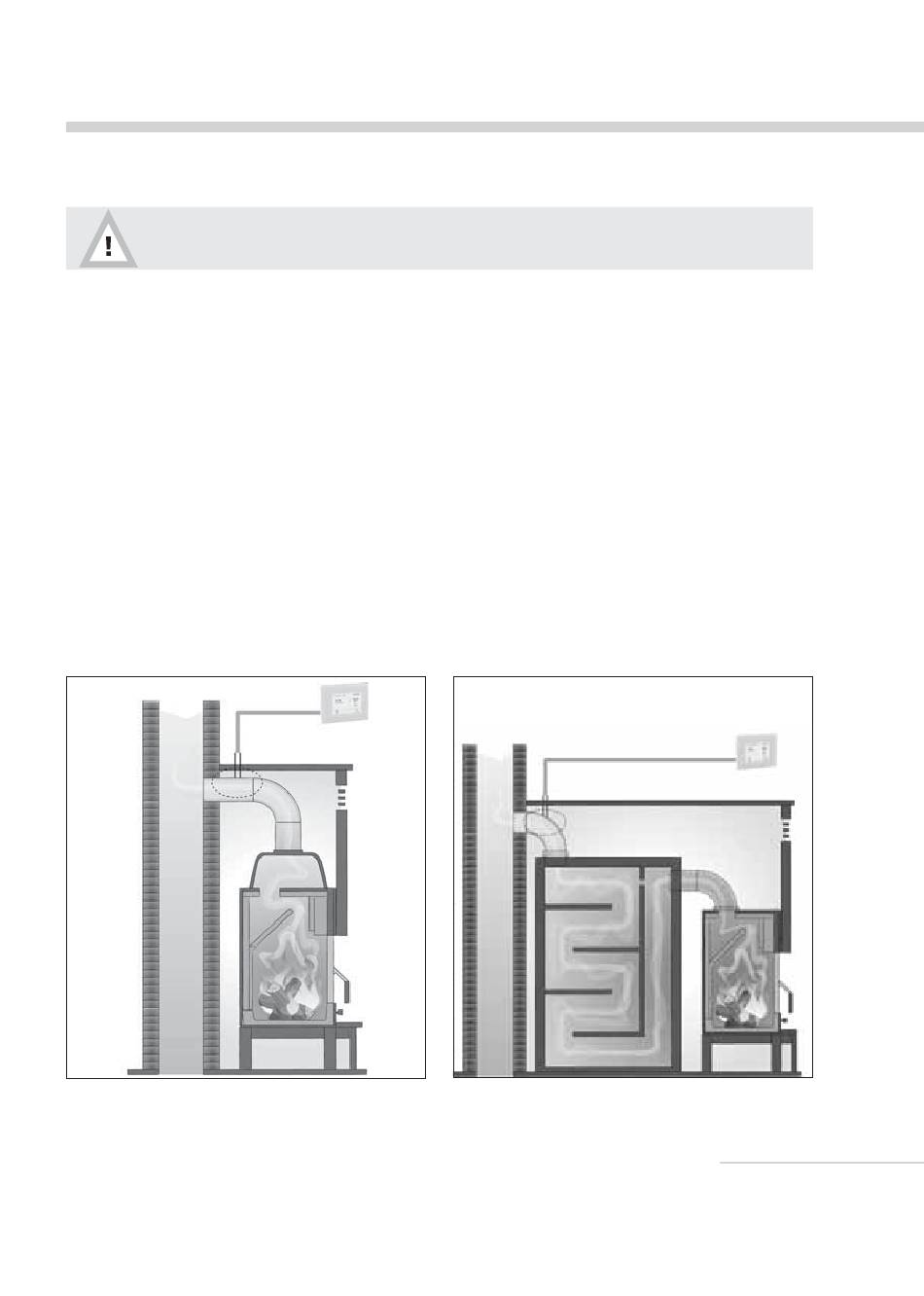

Abb. 6.1 Heizkamin:
Montageort des Adapters
- kurz vor Schornsteineintritt
Montage Druckmessadapter
Abb. 6.2 Heizgerät mit Nachheizfl äche:
Montageort des Adapters
- kurz vor Schornsteineintritt
19
