Inhaltszusammenfassung für Leda LUC 2

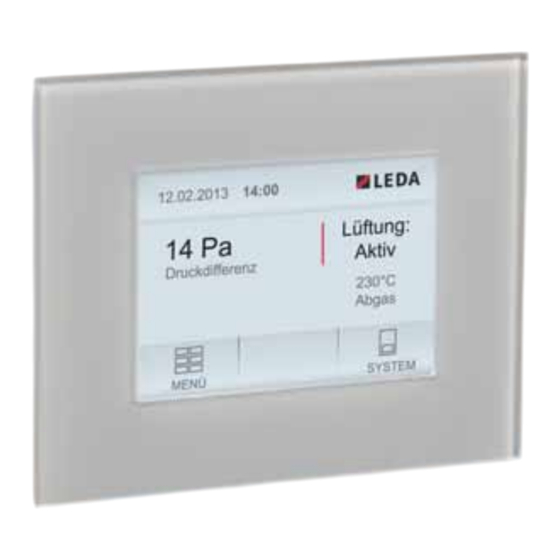

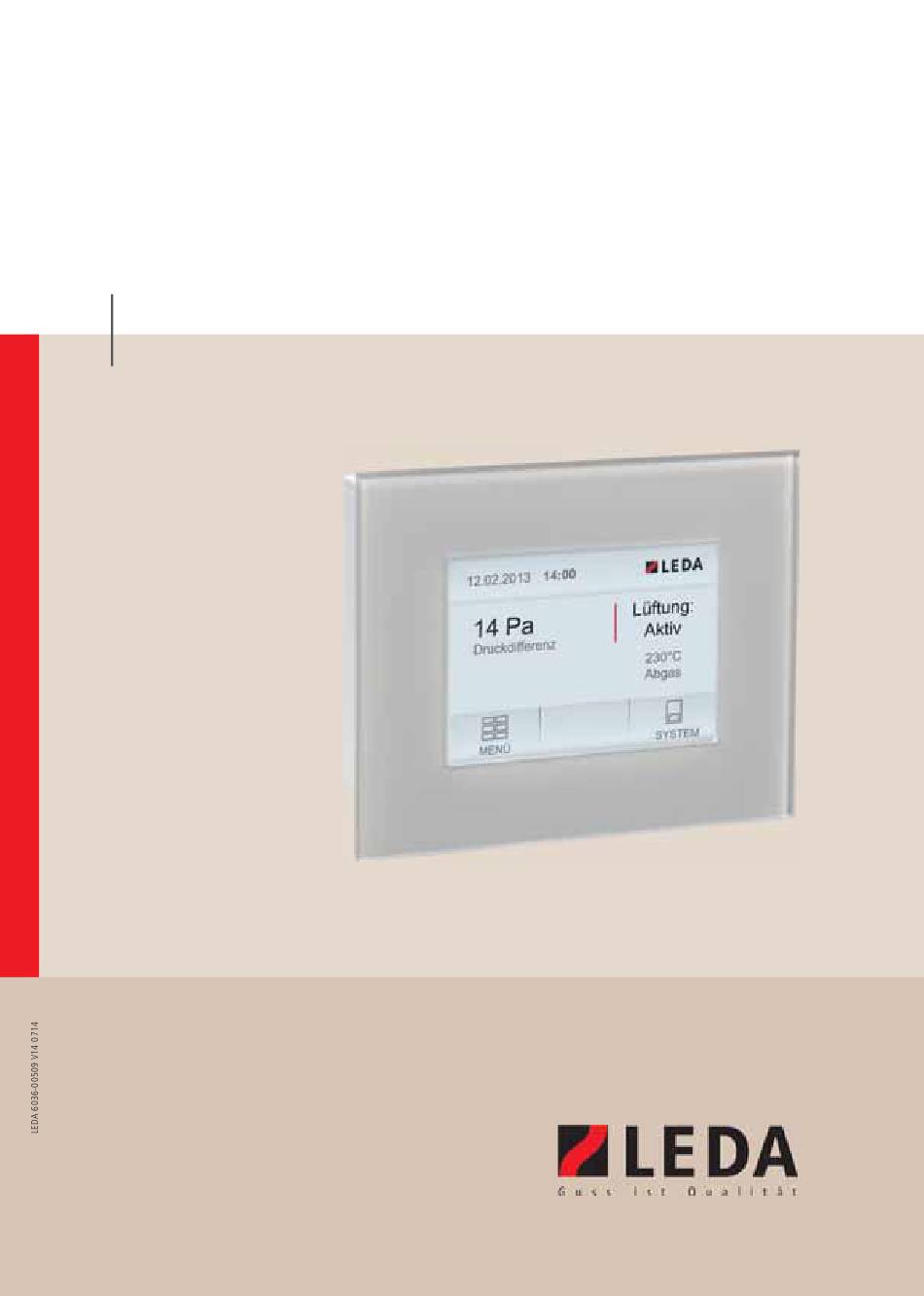

  • Seite 1 LUC 2 Elektronische Abgas-Sicherheit Montageanleitung...

  • Seite 3: Inhaltsverzeichnis

    3.2 Anzeige- und Messeinheit im Aufstellraum 3.3 Montage der Anzeige- und Messeinheit 3.4 Hohlwandversion 3.5 Montage der Schalteinheit MESS- UND FÜHLERLEITUNGEN ELEKTRISCHER ANSCHLUSS DES LUC 2 5.1 Anzeige- und Messeinheit / Datenbusverbindungen 5.2 Anschlussschema Schalteinheit 5.3 Verlegung Datenbusleitung 5.4 Austausch Gerätesicherungen MONTAGE DRUCKMESSADAPTER 6.1 Adapter-Set mit Abdeckrosette (Zubehör)

  • Seite 4: Sicherheitshinweise

    • Die Arbeiten am elektrischen Netz dürfen nur von einer entsprechenden Fachkraft (Elektrofachkraft) durchgeführt werden. • Treten an den Komponenten des LUC 2 Fehler auf, wird der geregelte Betrieb unterbrochen und der entsprechende Fehler angezeigt. In diesem Fall ist der Anlagenersteller zu verstän- digen.

  • Seite 5: Allgemeine Hinweise

    Max. 400 °C Allgemeine Hinweise Der LUC 2 darf nur für den bestimmungsgemäßen Zweck verwendet werden. Bei jeder ab- weichenden Verwendung erlischt die Gewährleistung für den LUC 2, deren Funktion, sowie Schäden an dem LUC 2, wie auch an anderen Komponenten, Bauteilen und Geräten.

  • Seite 6: Planungsdaten

    Lieferumfang LUC 2 • Anzeige- und Messeinheit LUC2 (LUC Lightversion: Messeinheit ohne Anzeige) • Schalteinheit LUC 2 • Widerstandsthermometer PT100 mit 5 m Anschlussleitung • Silikonschlauch Da = 7 mm, Di = 4 mm Länge = 5 m • Datenleitung 6/6, L = 15 m, steckerfertig Steckertyp RJ12 •...

  • Seite 7: Optionales Zubehör

    Planungsdaten Optionales Zubehör Ident-Nr. Artikel 1004-00476 5 m Datenbusleitung 1004-00477 10 m Datenbusleitung 1004-00546 15 m Datenbusleitung 1004-00539 lfd. Meter Datenbusleitung, individuelle Länge, ab 15 m (max. 30m) 1004-00784 Silikonschlauch 10m 1004-00445 Rauchrohr-Adapterset für Kaminöfen, D=120mm 1004-00440 Rauchrohr-Adapterset für Kaminöfen, D=130mm 1004-00446 Rauchrohr-Adapterset für Kaminöfen, D=150mm 1004-00584...

  • Seite 8: Technische Daten

    Planungsdaten 2.2 Technische Daten Technische Daten LUC 2 Anzeige- und Messeinheit Betriebsspannung 15 V DC Leistungsaufnahme 1,5 W Schutzart IP 20 / Schutzklasse III zulässige Betriebs- und Umgebungstemperatur 0 °C bis 60 °C Messbereich Differenzdruck -100 Pa bis +100 Pa Aufl...
  • Seite 9 Planungsdaten LUC 2 Anzeige- und Messeinheit 3-polige Schraubklemme für Netzanschluss Elektrischer Anschluss 2-polige Schraubklemme für Luftabsaugende Anlage 1 x RJ12 Buchse für Datenbusleitung nach DIN 43880, Rastmontage auf DIN-Schiene TH35 Gehäuse Maße: 105x86x59 (LxBxH) Temperatursensor Widerstandsthermometer PT100 gemäß DIN EN 60751...
  • Seite 10 Planungsdaten 65.5 Abb.: Mess- und Bedieneinheit - Wandeinbaugehäuse - 40.5 65.5 Abb.: Mess- und Bedieneinheit - Hohlwandgehäuse - Abb.: Schalteinheit...

  • Seite 11: Montageort Des Luc

    Technikraum Max. 60 °C Abb 3.1 Schemadarstellung: Montageort der LUC 2 Komponenten Die Anzeige- und Messeinheit, die Schalteinheit sowie die Verbindungsleitungen (außer die Temperatursensorleitung und der Druckmessschlauch) dürfen nur dort eingebaut werden, wo eine Umgebungstemperatur von 60 °C nicht überschritten wird.

  • Seite 12: Anzeige- Und Messeinheit Im Aufstellraum

    Montageort des LUC 2 Der Montageort sollte so gewählt werden, dass alle Komponenten des LUC 2 für Wartungs- und Prüfzwecke leicht zugänglich sind und gegebenenfalls ausgebaut oder ausgetauscht werden können (z.B. Widerstandsthermometer und Druckmessschlauch). Ist eine Verbindung zu den Komponenten mit den Standard-Anschlusskabellängen nicht möglich, können die Kabel entsprechend verlängert werden (siehe Optionales Zubehör...

  • Seite 13: Montage Der Anzeige- Und Messeinheit

    Montageort des LUC 2 3.3 Montage der Anzeige- und Messeinheit Unterputzmontage Die Anzeige- und Messeinheit ist standardmäßig als Unterputzversion ausgeführt. Zum Einputzen die beiligende Schaumstoffeinlage verwenden (zum Schutz der Messplatine vor Mörtelresten). UP-Gehäuse Einbauwand Putz Abb. 3.2 UP-Gehäuse mit dem Putz bündig installieren damit der Klemmverschluss des Displays korrekt einrastet Das Unterputzgehäuse hat zwei...

  • Seite 14: Hohlwandversion

    Montageort des LUC 2 3.4 Hohlwandversion Schrauben für die Befestigungslasche Befestigungslasche 3.5 Montage der Schalteinheit Die Schalteinheit ist in einem Standard-Hutschienengehäuse montiert, welches vorzugesweise in einem Verteilerkasten eingesetzt werden kann. Mit den Schnellbefestigungsclips kann die Schalteinheit auf eine Hutschiene aufgesteckt werden.

  • Seite 15: Mess- Und Fühlerleitungen

    Mess- und Fühlerleitungen Mess- und Fühlerleitungen Sicherheitshinweise im Kapitel 1 sind zu beachten! Alle Anschluss- und Messleitungen sowie der Druckmessschlauch sind grundsätzlich in Leerrohren zu verlegen. Hierdurch ist sichergestellt, dass sich sämtliche Leitungen bei Bedarf nachträglich austauschen lassen. Bei der Verlegung des Druckmessschlauchs und der Leitung für den Temperaturfühler innerhalb der Heizkammer ist auf einen ausreichenden Abstand zu heißen Flächen zu achten (z.B.

  • Seite 16: Elektrischer Anschluss Des Luc

    Elektrischer Anschluss des LUC 2 Elektrischer Anschluss des LUC 2 Sicherheitshinweise im Kapitel 1 sind zu beachten! 5.1 Anzeige- und Messeinheit / Datenbusverbindungen Abb. 5.1 Verbindungsleitungen zwischen Schalt,- Mess- und Anzeigeeinheit...

  • Seite 17: Anschlussschema Schalteinheit

    Die Datenbusleitung ist immer in einem bauseits zu stellenden Leerrohr zu verlegen. Im Lieferumfang der LUC 2 sind 2 Ersatzstecker für die Datenbusleitung vorhanden. Sollte ein Stecker beschädigt werden, kann dieser abgetrennt und ein Ersatzstecker mit einer geeigneten Crimpzange montiert werden.

  • Seite 18: Austausch Gerätesicherungen

    Elektrischer Anschluss des LUC 2 5.4 Austausch Gerätesicherungen Die LUC2 hat in der Schalteinheit 2 Sicherungen. Eine Kleinstsicherung (1A träge) zum Schutz der Elektronik. Eine Feinsicherung (5x20mm, 10A träge) zur Absicherung der potentialfreien Relais. Achtung: Vor Öffnen des Gehäuses ist die Spannungsversorgung zu unterbrechen.

  • Seite 19: Montage Druckmessadapter

    Montage Druckmessadapter Montage Druckmessadapter Sicherheitshinweise im Kapitel 1 sind zu beachten! Der Druckmessadapter wird immer am Verbindungsstück, kurz vor Schornsteineintritt montiert (bei Heizgeräten ohne Heizgaszug am Rauchrohr /bei Heizgeräten mit Heizgaszug am Heizgasrohr 2). Der Adapter ist seitlich oder von oben am Verbindungsstück zu montieren, keinesfalls aber von unten. Dafür sind die entsprechenden Bohrungen (2 Bohrungen D=6,5mm für die Sensoren und 2 Bohrungen D=3,6mm zur Befestigung des Adapters) herzustellen.
  • Seite 20 Montage Druckmessadapter Abb. 6.3 Kaminofen: Montageort des Druckmessadapters - kurz vor Schornsteineintritt Alternativ das Zubehör LUC Adapterset mit Abdeckrosette verwenden (s. Kapitel 6.1) Druckmessrohr Temperatursensor Keramikfilz Ø6,5 Ø3,6 Abb. 6.4 Druckmessadapterbefestigung Abb. 6.5 Einstecktiefen der Messeinrichtungen, seitlich oder oberhalb am Keramikfi...

  • Seite 21: Adapter-Set Mit Abdeckrosette (Zubehör)

    Montage Druckmessadapter 6.1 Adapter-Set mit Abdeckrosette (Zubehör) Mit diesem Adapterset kann die Messstelle und die Leitungsführung am Abgasrohr unter einer Abdeckrosette installiert werden. Die Flanschhalterung wird am Abgasrohr direkt vor Schornstein- bzw. Wandeintritt mit den beiliegenden selbstschneidenden Linsenschrauben befestigt. Dafür ist die Flanschhalterung zunächst anzupassen, die Bohrungen für die Befestigung und die Sensoren sind zu markieren.

  • Seite 22: Druckverlust Bei Heizgeräten Mit Heizgaszug

    Druckverlust bei Heizgeräten mit Heizgaszug Druckverlust bei Heizgeräten mit Heizgaszug Bei den Heizgeräten mit Heizgaszug ist der Druckverlust des Heizgaszugs zu berücksichtigen. Die Betriebsparameter sind entsprechend einzustellen (s. Kap. 9) und im Inbetriebnahmeprotokoll einzutragen. Die Druckverluste des Heizgaszuges sind entsprechend der technischen Regeln für den Ofen und Luftheizungsbau (ZVSHK TROL) zu bestimmen.

  • Seite 23: Optionaler Anschluss Der Ledatronic3

    Systemdarstellung). Über die Busweiche (im Lieferumfang der LUC Light Version enthalten) und den Datenbusleitungen (Zubehör) werden die einzelnen Komponenten verbunden. Das Display der LUC2 ist so initialisiert, dass die Ledatronic3 erkannt wird und im Display die entsprechenden Anzeigen bereitgestellt werden. LUC 2 + LEDATRONIC 3 Aufstellraum Technikraum Anzeige- und Messeinheit Schalteinheit LUC 2 Lüftungsanlage...
  • Seite 24 Optionaler Anschluss der Ledatronic3 LUC 2 + LEDATRONIC 3 + Komplettstation Aufstellraum Technikraum Anzeige- und Messeinheit Schalteinheit LUC 2 Lüftungsanlage Datenbusleitung Messleitungen, verlegt im Leerrohr Kesselfühler Datenbusleitung Thermoelement Bus- Bus- weiche weiche Türschalter Luftklappe Reglereinheit Ledatronic 3 Komplettstation KS04...

  • Seite 25: Inbetriebnahme Des Luc

    SYSTEM Abb. 9.1 Hauptanzeige, Standarddarstellung Die Funktionen, Einstellungen und Menü-Führungen können der Bedienungsanleitung zum LUC 2 entnommen werden. 9.2 Voreinstellung auf die Anlagenverhältnisse Werkseitig ist der LUC auf einen Differenzdruck von 4 Pa eingestellt. Diese Einstellung ist grundsätzlich ausreichend bei Feuerstätten ohne Heizgaszug.

  • Seite 26: Funktionsüberprüfung

    7. Der Schaltausgang des LUC ist durch Drücken des Buttons entriegeln wieder zu schliessen (s. Bedienungs- anleitung Kap. 4.4). Der eingeschaltete Zustand der Lüftungsanlage ist zu überprüfen. 10. Einstellungen in der Fachmann-Ebene Die Funktionen, Einstellungen und Menü-Führungen können der Bedienungsanleitung zum LUC 2 entnommen werden.

  • Seite 27: Menüführung Des Luc

    Einstellungen in der Fachmann-Ebene 10.1 Menüführung des LUC Wechsel in die Menü-Ebene, 12.02.2013 14:00 in der für die jeweiligen Einstellungen und MENÜ Lüftung: Informationen weitere Untermenüs ausge- 14 Pa Aktiv Druckdifferenz wählt werden können 230 °C Abgas MENÜ SYSTEM Menü-Ebene: Ein- und Abschalten der verschiedenen akustischen Signal- und Warntöne Einstellen von Datum und der Uhrzeit...

  • Seite 28: Zugriff Auf Die Fachmann-Ebene

    Einstellungen in der Fachmann-Ebene 10.2 Zugriff auf die Fachmann-Ebene Wechsel in die Menü-Ebene MENÜ Ü Ü Wechsel in die Fachmann-Ebene Das Fenster der Fachmann-Ebene bleibt nach Eingabe des Passwortes für ca. 1 Stunde geöffnet. Der Zugriff kann dann ohne Passworteingabe erfolgen. Die weiteren Ebenen zur Einstellung der Regel-Parameter sind durch ein Passwort geschützt.

  • Seite 29: Parametereinstellungen

    Einstellungen in der Fachmann-Ebene 10.3 Parametereinstellungen Wechsel in die Menü-Ebene MENÜ Wechsel in die Fachmann-Ebene Eingabe des Passwortes: 26789 mit Weiter bestätigen. Wechsel zur Parameter-Auswahl Fachmann Parame e ter meter eter eter Parameter Betriebsd. Sprache ---- Fachmann-Menü ---- Temp. Schwelle = 50 Parameter-Einstellungen im Fachmann-Menü.
  • Seite 30 Einstellungen in der Fachmann-Ebene Bsp. Alarmverzögerung Schwellenwert einstellen ---- Fachmann-Menü ---- Durch Anwählen des entsprechenden Auswahlfeldes Temp. Schwelle = 50 wird ein einfaches und übersichtliches Einstellmenü Alarmverzög = 40 Abschaltdruck aufgerufen. Der aktuelle Wert wird angezeigt. Mit Temp. Sch.klt = 35 den Auswahlfeldern + und - kann die gewünschte DruckSchw.klt Slope_PT100...
  • Seite 31 Einstellungen in der Fachmann-Ebene In folgender Tabelle werden die Parameter im Einzelnen beschrieben: Parameter Abkürzung Einstell- Werks- Beschreibung bereich einstellung Differenzdruckschwelle DruckSchw.klt 1-20 Pa Bei unterschreiten der Druckschwelle wird Startphase die Lüftungsanlage abgeschaltet.Bei errei- chen der Heizphase automatisches ein- schalten der Lüftungsanlage Temperaturschwelle Temp.Sch.klt nicht ein-...
  • Seite 32 Sprechen Sie uns an. Ihr LEDA-Händler/-Handwerkspartner LEDA WERK GMBH & CO. KG BOEKHOFF & CO Postfach 1160 · 26761 Leer Telefon 0491 6099-0 · Telefax 0491 6099-290 Technische Änderungen vorbehalten, Farbabweichungen sind drucktechnisch bedingt. info@www.leda.de · www.leda.de...
