Vorgehensweise zur Verdrahtung von Erdungskabeln

Wird eine Erdung der Klasse A von einem Ex [ia] Anschluss anstelle einer Erdung der
Klasse A von einem Ex d Anschluss vorgenommen, siehe Abbildung unten.

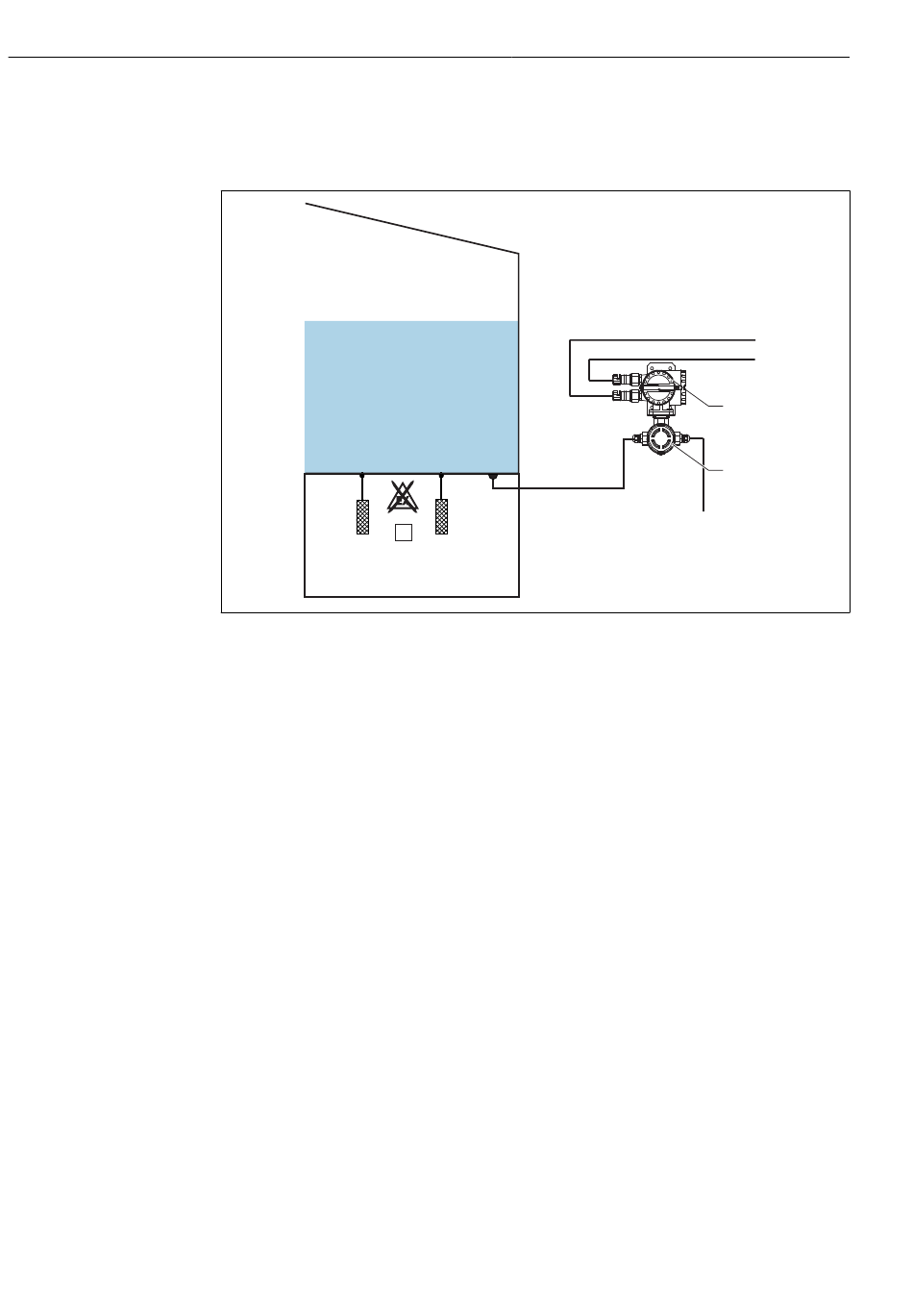

 23 Beispiel für die Erdung von Transmitter NRR261
A Erdung der Klasse A im nicht explosionsgefährdeten Bereich (nur TIIS-Spezifikation)
a Spannungsversorgung
b Alarmausgang
c Ex d Leitung
1 Tank
2 Unterirdisch
3 Erdungskabel (nur TIIS-Spezifikation)
4 Ex d-seitiger Anschluss
5 Ex [ia]-seitiger Anschluss
6 Vom Schwimmer-Sensor NAR300
1
3
A
2
NAR300-System
a
c
b
4
5
6
