Dieses Gerät muss von qualifizierten Kundendiensttechnikern installiert und gewartet werden (gemäß NEC, IEC 62368-1 und IEC 60950-1, den Sicherheitsstandards für elektronische Ausrüstung im Bereich Audio-, Video-, Informations- und Kommunikationstechnologie). Lenovo setzt voraus, dass Sie für die Wartung der Hardware qualifiziert und im Umgang mit Produkten mit gefährlichen Stromstärken geschult sind.
Seite 7
• Stellen Sie sicher, dass die Isolierung nicht verschlissen oder abgenutzt ist. 3. Prüfen Sie das Produkt auf Änderungen hin, die nicht durch Lenovo vorgenommen wurden. Achten Sie bei Änderungen, die nicht von Lenovo vorgenommen wurden, besonders auf die Sicherheit.
Seite 8
ThinkSystem SR655 V3 Systemkonfigurationshandbuch...

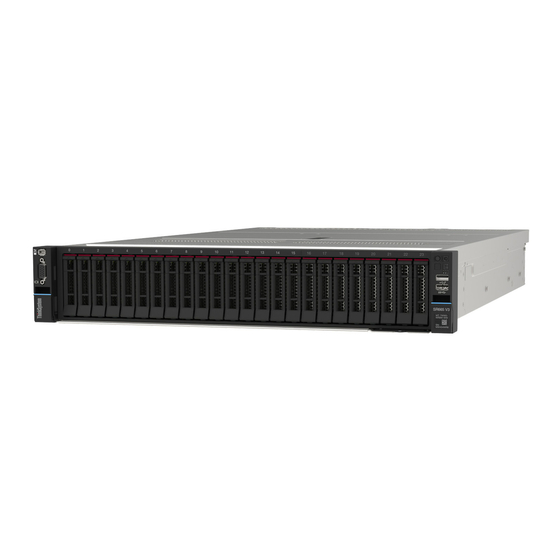

Kapitel 1. Einführung Der ThinkSystem SR655 V3 Server (7D9E und 7D9F) ist ein 2U-Server mit 1 Sockel mit den Prozessoren der EPYC Familie der 4. Generation von AMD. Der Server bietet eine breite Auswahl an Laufwerks- und Steckplatzkonfigurationen sowie hohe Leistung und Erweiterungsmöglichkeiten für verschiedene IT- Workloads.
Auf dem Systemserviceetikett, das an der Abdeckung des Servers angebracht ist, befindet sich ein QR- Code. Diesen können Sie mit dem QR-Code-Lesegerät und -Scanner einer mobilen Einheit scannen, um schnellen Zugriff auf die Website mit Lenovo Serviceinformationen zu erhalten. Die Website mit den Lenovo Serviceinformationen stellt weitere Informationen zur Komponenteninstallation sowie Videos zum Ersetzen von Komponenten und Fehlercodes für die Serverunterstützung zur Verfügung.
Problems. Sicherheitsempfehlungen Lenovo hat sich der Entwicklung von Produkten und Services verschrieben, die den höchsten Sicherheitsstandards entsprechen, um seine Kunden und ihre Daten zu schützen. Wenn potenzielle Sicherheitsrisiken gemeldet werden, liegt es in der Verantwortung des Lenovo Product Security Incident Response Teams (PSIRT), diese zu untersuchen und die Kunden zu informieren.
Seite 12
• Bis zu zwei interne M.2-Laufwerke Erweiterungssteckplätze • Bis zu zehn PCIe-Steckplätze • Ein OCP-Modulsteckplatz Die Verfügbarkeit der PCIe-Steckplätze basiert auf der Auswahl der Riser. Siehe „Rückansicht“ auf Seite 23 sowie „PCIe-Steckplätze und PCIe-Adapter“ im Benutzerhandbuch oder Hardware-Wartungshandbuch. ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Seite 13
• Lenovo XClarity Controller (XCC) mit Funktionen zur Serviceprozessorsteuerung und Überwachung, Videocontroller und Funktionen zur Remotenutzung von Tastatur, Bildschirm, Maus und Festplattenlaufwerken. – Der Server unterstützt Lenovo XClarity Controller 2 (XCC2). Weitere Informationen zu Lenovo XClarity Controller 2 (XCC2) finden Sie unter https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...
Seite 14
• Netzteile mit 240-V-Gleichstromeingang unterstützen keine Hot-Plug-Netzkabelfunktionen. Bevor Sie das Netzteil mit Gleichstromeingang entfernen, schalten Sie den Server aus oder trennen Sie die Verbindung mit den Gleichstromquellen am Unterbrechungsschalter oder durch Ausschalten der Stromquelle. Trennen Sie anschließend das Netzkabel. ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
• Red Hat Enterprise Linux • SUSE Linux Enterprise Server • Canonical Ubuntu Verweise: • Vollständige Liste der verfügbaren Betriebssysteme: https://lenovopress.lenovo.com/osig • Anweisungen zur BS-Implementierung siehe „Betriebssystem implementieren“ auf Seite Mechanische Daten Zusammenfassung der mechanischen Daten des Servers. Je nach Modell treffen einige Angaben möglicherweise nicht zu.
Seite 16
Raum, Geräuschpegel anderer Geräte, Raumumgebungstemperatur und Abstand zwischen Mitarbeitern und den Geräten. Die Einhaltung dieser behördlichen Bestimmungen hängt von einer Vielzahl weiterer Faktoren ab, beispielsweise der Dauer der Lärmbelastung und dem Tragen von Hörschutz. Lenovo empfiehlt, von einem Experten prüfen lassen, ob die geltenden Verordnungen bei Ihnen eingehalten werden.
Seite 17
Umgebung ThinkSystem SR655 V3 entspricht mit den meisten Konfigurationen den technischen Daten von ASHRAE-Klasse A2 und entspricht je nach Hardwarekonfiguration auch den technischen Daten der ASHRAE-Klassen A3 und A4. Die Systemleistung wird möglicherweise beeinflusst, wenn die Betriebstemperatur außerhalb der ASHRAE A2- Spezifikationen liegt.
Wenn Lenovo feststellt, dass die Einheit aufgrund einer erhöhten Konzentration von Staubpartikeln oder Gasen in Ihrer Umgebung beschädigt wurde, kann Lenovo die Reparatur oder den Austausch von Einheiten oder Teilen unter der Bedingung durchführen, dass geeignete Maßnahmen zur Minimierung solcher Verunreinigungen in der Umgebung des Servers ergriffen werden.
Tabelle 1. Grenzwerte für Staubpartikel und Gase Verunreinigung Grenzwerte Reaktionsfreudige Schweregrad G1 gemäß ANSI/ISA 71.04-1985 Gase • Die Reaktivitätsrate von Kupfercoupons muss unter 300 Angstroms pro Monat (Å/Monat ≈ 0,0039 μg/cm Gewichtszunahme pro Stunde) liegen. • Die Reaktivitätsrate von Silbercoupons muss unter 200 Å/Monat (Å/Monat ≈ 0,0035 μg/cm Gewichtszunahme pro Stunde) liegen.
Portables, leichtes Toolset für Serverkonfiguration, Datenerfassung und Firmwareaktualisierungen. Eignet sich sowohl für Verwaltung von einem als auch mehreren Servern. Schnittstelle • OneCLI: CLI-Anwendung Lenovo XClarity Essentials Toolset • Bootable Media Creator: CLI-Anwendung, GUI-Anwendung • UpdateXpress: GUI-Anwendung Verwendung und Downloads http://sysmgt.lenovofiles.com/help/topic/xclarity_essentials/overview.html ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Seite 21
Eine Reihe von Anwendungen, die die Verwaltungs- und Überwachungsfunktionen der physischen Lenovo Server in die Software integrieren, die in einer bestimmten Implementierungsinfrastruktur verwendet wird, wie VMware vCenter, Microsoft Admin Center oder Microsoft System Center, während zusätzliche Workload- Mehrfachverfügbarkeit unterstützt wird.
Lenovo Capacity Planner √ Anmerkungen: 1. Die meisten Optionen können über die Lenovo-Tools aktualisiert werden. Einige Optionen, wie die GPU- Firmware oder die Omni-Path-Firmware, erfordern die Verwendung von Anbietertools. 2. Die Server-UEFI-Einstellungen für ROMs für Zusatzeinrichtungen müssen auf Automatisch oder UEFI festgelegt werden, damit die Firmware mit Lenovo XClarity Administrator, Lenovo XClarity Essentials oder Lenovo XClarity Controller aktualisiert werden kann.
„Betriebsanzeige für Laufwerke“ auf Seite 19 „Anzeige für Laufwerkstatus“ auf Seite 19 „E/A-Modul an der Vorderseite (an Rack-Verriegelung)“ „Rack-Verriegelung (rechts)“ auf Seite 20 auf Seite 19 „Herausziehbare Informationskarte“ auf Seite 19 „Laufwerkpositionen“ auf Seite 18 „Rack-Verriegelung (links)“ auf Seite 20 ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Vorderansicht mit 2,5-Zoll-Laufwerkpositionen an der Vorderseite (ohne Rückwandplatine) Tabelle 5. Komponenten an der Vorderseite der Servermodelle Nummer Nummer „Externer Diagnoseanschluss (optional)“ auf Seite 19 „VGA-Anschluss (optional)“ auf Seite 20 „Abdeckblenden der Laufwerkpositionen“ auf Seite 19 „E/A-Modul an der Vorderseite (an Rack-Verriegelung)“ auf Seite 19 „Rack-Verriegelung (rechts)“...
Übersicht über Komponenten an der Vorderseite Laufwerkpositionen Die Laufwerkpositionen auf der Vorder- und Rückseite des Servers sind für Hot-Swap-Laufwerke vorgesehen. Die Anzahl der im Server installierten Laufwerke variiert je nach Modell. Beachten Sie beim Einbauen von Laufwerken die Nummern der Laufwerkpositionen. ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Seite 27
Vorderseite“ auf Seite Herausziehbare Informationskarte Das Lenovo XClarity Controller-Netzwerkzugriffsetikett ist auf der herausziehbaren Informationskarte angebracht. Auf der Karte finden Sie den Standard-Hostnamen für Lenovo XClarity Controller und die IPv6- Link-Local-Adresse (LLA). Weitere Informationen finden Sie unter Netzwerkverbindung für den Lenovo XClarity Controller festlegen.
Vordere Bedienerkonsole oder integrierte Diagnoseanzeige USB 3-Anschluss (5 Gbit/s) Der USB 3.2 Gen 1-Anschluss (5 Gbit/s) kann verwendet werden, um eine USB-kompatible Einheit anzuschließen, z. B. eine USB-Tastatur, eine USB-Maus oder eine USB-Speichereinheit. USB 2.0-Anschluss mit XClarity Controller-Verwaltung ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Seite 29
• Wenn die XClarity Controller-Verwaltungsfunktion für den Anschluss eingestellt ist, kann er verwendet werden, um den Server mit einer Android- oder iOS-Einheit zu verbinden, auf der Sie die Lenovo XClarity Mobile-App installieren und das System mit XClarity Controller verwalten können.
Seite 30
Mit jedem Druck der System-ID-Taste ändert sich der Status der System-ID-Anzeige. Die Anzeige kann in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Sie können den Status der System-ID-Anzeige auch mit dem Lenovo XClarity Controller oder einem Remote- Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.
Abbildung 3. Integrierte Diagnoseanzeige (mit LCD- Abbildung 4. Vordere Bedienerkonsole (ohne LCD- Anzeige) Anzeige) Anmerkung: Die Integrierte Diagnoseanzeige verfügt über eine LCD-Anzeige, mit der Sie schnell auf Systeminformationen wie aktive Fehler, Systemstatus, Firmware-, Netzwerk- und Integritätsinformationen zugreifen können. Informationen hierzu finden Sie unter „Integrierte Diagnoseanzeige“...
Seite 28 Rückansicht mit zehn PCIe-Steckplätzen Tabelle 12. Komponenten an der Rückseite des Servers Nummer Nummer „PCIe-Steckplätze“ auf Seite 26 „Netzteileinheiten“ auf Seite 27 „NMI-Schalter“ auf Seite 27 „USB 3-Anschlüsse (5 Gbit/s) (3)“ auf Seite 27 ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Tabelle 12. Komponenten an der Rückseite des Servers (Forts.) Nummer Nummer „VGA-Anschluss“ auf Seite 27 „XCC-Systemmanagement-Anschluss“ auf Seite 27 „Ethernet-Anschlüsse am OCP-Modul (optional)“ auf Seite 28 Rückansicht mit vier 2,5-Zoll-Laufwerkpositionen an der Rückseite und sechs PCIe-Steckplätzen Tabelle 13. Komponenten an der Rückseite des Servers Nummer Nummer „PCIe-Steckplätze“...
Übersicht der Komponenten an der Rückseite PCIe-Steckplätze Die PCIe-Steckplätze befinden sich an der Rückseite des Servers und Ihr Server unterstützt bis zu zehn PCIe-Steckplätze. Weitere Informationen finden Sie unter „PCIe-Steckplätze und PCIe-Adapter“ im Benutzerhandbuch oder Hardware-Wartungshandbuch. ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
VGA-Anschluss verfügen. XCC-Systemmanagement-Anschluss Der Server verfügt über einen 1 GB RJ45-Anschluss, der für Funktionen von Lenovo XClarity Controller (XCC) vorgesehen ist. Sie können über den Systemmanagement-Anschluss direkt auf den Lenovo XClarity Controller zugreifen, indem Sie Ihren Laptop über ein Ethernet-Kabel mit dem Verwaltungsanschluss verbinden.
In der folgenden Abbildung ist die Ansicht von oben des Servers ohne installierte obere Abdeckung, Luftführung, mittlere oder hintere Halterung dargestellt. Abbildung 7. Ansicht von oben des Servers Tabelle 17. Identifikation der Komponenten (Ansicht von oben) Vordere Rückwandplatine(n) Schalter gegen unbefugten Zugriff Systemlüfter Speichermodule ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Tabelle 17. Identifikation der Komponenten (Ansicht von oben) (Forts.) Prozessor und Kühlkörper Riser-Baugruppen Netzteileinheit Systemplatinenbaugruppe Anmerkung: In der Abbildung ist die hintere Serverkonfiguration mit zwei Riser-Baugruppen dargestellt. Die hinteren Serverkonfigurationen variieren je nach Servermodell. Informationen hierzu finden Sie unter „Rückansicht“ auf Seite Aufbau der Systemplatinenbaugruppe Dieser Abschnitt enthält Informationen zu den Anschlüssen, Schaltern und Brücken, die auf der Systemplatinenbaugruppe verfügbar sind.
• „Schalter an der Systemplatinenbaugruppe“ auf Seite 31 Anschlüsse auf der Systemplatinenbaugruppe Dieser Abschnitt enthält Informationen zu den internen Anschlüssen auf der Systemplatinenbaugruppe, die die System-E/A-Platine und die Prozessorplatine enthält. Abbildung 9. Anschlüsse auf der Systemplatinenbaugruppe ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Tabelle 18. Anschlüsse auf der Systemplatinenbaugruppe NMI-Schalter USB-Anschluss an der Rückseite Micro-SD-Anschluss VGA-Anschluss Serieller Anschluss USB-Anschlüsse an der Rückseite Hebegriff XCC-Systemmanagement-Anschluss Interner USB-Anschluss Zweiter Ethernet-Anschluss für Verwaltung Riser-Steckplatz 1 OCP-Modulanschluss CMOS-Batterie (CR2032) M.2-Netzteilanschluss Netzteilanschluss für 7-mm-Rückwandplatine USB-Anschluss an der Vorderseite Leckerkennungsanschluss Interner Expander-Netzteilanschluss E/A-Anschluss an der Vorderseite...
Seite 40
BMC-CPU erzwingen erzwungen. SW5-2 CMOS löschen Ein: Registrierung der Echtzeituhr (RTC) wird gelöscht. SW5-3 Startkennwort außer Ein: Überschreibt das Startkennwort. Kraft setzen SW5-4 FPGA-Zurücksetzung Ein: Zurücksetzen von FPGA wird erzwungen. SW5-5 Nicht zutreffend Nicht zutreffend Nicht zutreffend ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Beschreibung Status Keine Es besteht keine Stromversorgung oder das Netzteil ist ausgefallen. Blinkt schnell Grün Der Server ist ausgeschaltet, aber der XClarity Controller wird gestartet. Der Server (ungefähr viermal ist nicht zum Einschalten bereit. pro Sekunde) ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Seite 43
Mit jedem Druck der System-ID-Taste ändert sich der Status der System-ID-Anzeige. Die Anzeige kann in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Sie können den Status der System-ID-Anzeige auch mit dem Lenovo XClarity Controller oder einem Remote- Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.
Status Farbe Beschreibung Aktion Gelb Auf dem Server wurde ein Fehler erkannt. • Prüfen Sie das Lenovo XClarity Ursachen können einer oder mehrere der Controller-Ereignisprotokoll und das folgenden Fehler sein: Systemereignisprotokoll, um die genaue • Ein Lüfterfehler Fehlerursache zu bestimmen.
Seite 45
LCD-Anzeige Bildlauftasten (aufwärts/abwärts/links/rechts) Drücken Sie die Bildlauftasten, um zu den Systeminformationen zu navigieren. Auswahltaste Drücken Sie die Auswahltaste, um eine Option im Menü auszuwählen. Flussdiagramm der Optionen Die LCD-Anzeige zeigt verschiedene Systeminformationen an. Navigieren Sie mit den Bildlauftasten durch die Optionen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden.
Seite 46
Im Folgenden ist eine Liste der Optionen angegeben, die auf der Diagnoseanzeige/dem Diagnosegerät verfügbar sind. Mit der Auswahltaste wechseln Sie zwischen einer Option und den untergeordneten Informationseinträgen und mit den Bildlauftasten wechseln Sie zwischen Optionen oder Informationseinträgen. ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Seite 47
Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden. Startmenü (Systemstatus-Dashboard) Startmenü Beispiel Systemname Systemstatus Anzahl aktiver Alerts Temperatur Energieverbrauch Prüfpunktcode Aktive Alerts Untermenü Beispiel Startbildschirm: Anzahl aktiver Fehler Anmerkung: Das Menü „Aktive Alerts“ zeigt nur die 1 Active Alerts Anzahl der aktiven Fehler an.
Systemumgebungsinformationen Untermenü Beispiel Ambient Temp: 24 C PSU1: Vin= 213 w • Umgebungstemperatur Inlet= 26 C • PSU-Status FAN1 Front: 21000 RPM • Lüftergeschwindigkeit in U/min FAN2 Front: 21000 RPM FAN3 Front: 21000 RPM FAN4 Front: 21000 RPM Aktive Sitzungen Untermenü...
Seite 50
Schritt 1: Drücken Sie die Kunststoffklammer am Stecker in die gezeigte Richtung. Schritt 2: Halten Sie die Klammer gedrückt und ziehen Sie das Kabel vorsichtig aus dem Anschluss heraus. Übersicht der Diagnoseanzeige Das Diagnosegerät bietet eine LCD-Anzeige und fünf Navigationstasten. ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Seite 51
LCD-Anzeige Bildlauftasten (aufwärts/abwärts/links/rechts) Drücken Sie die Bildlauftasten, um zu den Systeminformationen zu navigieren. Auswahltaste Drücken Sie die Auswahltaste, um eine Option im Menü auszuwählen. Kapitel 2 Serverkomponenten...
Seite 52
Flussdiagramm der Optionen Die LCD-Anzeige zeigt verschiedene Systeminformationen an. Navigieren Sie mit den Bildlauftasten durch die Optionen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden. ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Seite 53
Vollständiges Menü Im Folgenden ist eine Liste der Optionen angegeben, die auf der Diagnoseanzeige/dem Diagnosegerät verfügbar sind. Mit der Auswahltaste wechseln Sie zwischen einer Option und den untergeordneten Informationseinträgen und mit den Bildlauftasten wechseln Sie zwischen Optionen oder Informationseinträgen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden. Startmenü...
Seite 54
IPv4 IP: • Statusunabhängige IPv6-IP xx.xx.xx.xx • Statische IPv6-IP • Aktuelles IPv6-Gateway IPv4 Network Mask: • IPv6-DNS x.x.x.x IPv4 Default Gateway: Anmerkung: Es wird nur die derzeit verwendete MAC- Adresse angezeigt (Erweiterung oder gemeinsam x.x.x.x genutzt). ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
In der folgenden Tabelle werden die Fehler beschrieben, die durch verschiedene Kombinationen von Netzteilanzeigen und der Betriebsanzeige angezeigt werden, sowie die vorgeschlagenen Maßnahmen zum Beheben der erkannten Fehler. Anmerkung: Je nach Netzteiltyp weicht die folgende Abbildung möglicherweise von Ihrem Netzteil ab. Abbildung 14. Netzteilanzeigen ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Seite 57
Standby-Netzteil in den Status „Aktiv“, um den Server mit ausreichend Strom zu versorgen. Um den Nullausgabemodus zu deaktivieren, melden Sie sich bei der Lenovo XClarity Controller-Webschnittstelle an, wählen Sie Serverkonfiguration ➙ Stromversorgungsrichtlinie aus, deaktivieren Sie Nullausgabemodus und klicken Sie dann auf Übernehmen.
Eine System-ID-Taste mit Anzeige befindet sich auch an Anzeige (blau) den Server eindeutig bestimmen. der Vorderseite des Servers. Sie können die System-ID- Taste drücken, um die ID-Anzeigen an der Vorder- und Rückseite ein-/auszuschalten oder blinken zu lassen. ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Seite 59
2. Stellen Sie sicher, dass die System-E/A-Platine und das Firmware- und RoT-Sicherheitsmodul ordnungsgemäß installiert sind. (Nur qualifizierte Kundendiensttechniker) Falls erforderlich, installieren Sie sie erneut. 3. Sollte das Problem weiterhin bestehen, wenden Sie sich an den Lenovo Support. FPGA- Die FPGA- Wenn die FPGA-Überwachungssignalanzeige dauerhaft Überwachungssig- Überwachungssignalanzeige aus ist oder dauerhaft leuchtet, gehen Sie wie folgt vor: nalanzeige (grün)
FFDC-Protokoll und tauschen Sie die Anzeige ist verfügbar unter: Prozessorplatine aus. YouTube 4. Wenn das Problem weiterhin bestehen bleibt, wenden Sie sich an den Lenovo Support. Fehleranzeigen für Anzeige an: Es ist ein Fehler bei Weitere Informationen finden Sie unter „Speicherfehler“ DIMMs (gelb) dem DIMM aufgetreten, für das...
Seite 61
Tabelle 21. Anzeigenbeschreibung Anzeige FPGA- XCC- AP0- AP1- für Überwa- Überwa- kriti- Aktionen Szenario chungssigna- chungssigna- zeige zeige schen lanzeige Hin- lanzeige Hin- weis weis Fehler Kritischer Nicht Nicht Tauschen Sie das Firmware- Firmwareausfall des zutreffend zutreffend und RoT-Sicherheitsmodul aus. RoT- Blin- Nicht...
Seite 62
System funktioniert Nur zur Information. Es ist keine Aktion erforderlich. ordnungsgemäß (FPGA- Überwachungssig- nalanzeige ein) Anmerkung: Informationen zu den Positionen der FPGA-Anzeige und der XCC- Überwachungssignalanzeige finden Sie unter „Anzeigen an der Systemplatinenbaugruppe“ auf Seite ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
3. Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen. Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen. Anmerkung: Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab. Einige Teile sind nur bei einigen Modellen verfügbar.
Seite 64
• CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1: Für das Ersetzen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
Seite 65
• CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 2: Sie können eine CRU der Stufe 2 selbst installieren oder von Lenovo ohne Zusatzkosten installieren lassen. Dieser Vorgang fällt unter den Garantieservice für Ihren Server. • FRUs: FRUs (Field Replaceable Units, durch den Kundendienst austauschbare Funktionseinheiten) dürfen nur von qualifizierten Kundendiensttechnikern installiert werden.
Seite 66
E/A-Modul an der Vorderseite mit vorderer √ Bedienerkonsole 3,5-Zoll-Laufwerk √ 2,5-Zoll-Laufwerk √ Abdeckblende für 3,5-Zoll-Laufwerke (1 Position) √ Abdeckblende für 3,5-Zoll-Laufwerke √ (4 Positionen) Sicherheitsfrontblende √ Externes Diagnosegerät √ Abdeckblenden für 2,5-Zoll-Laufwerke (1, 4 oder √ 8 Positionen) ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Seite 67
Tabelle 22. Teileliste (Forts.) Index Beschreibung CRU der CRU der Ver- Stufe 1 Stufe 2 brauch- smateriali- en und Struktur- teile Lüfterplatine √ Prozessorplatine √ System-E/A-Platine √ Firmware- und RoT-Sicherheitsmodul √ Netzschnittstellenplatine √ MicroSD-Karte √ Prozessor √ Speichermodul √ CMOS-Batterie (CR2032) √...
• Für Einheiten mit 230-Volt-Betrieb (außerhalb der Vereinigten Staaten): Verwenden Sie ein Kabelset mit geerdetem Netzanschlussstecker. Das Kabelset sollte über die jeweiligen Sicherheitsgenehmigungen des Landes verfügen, in dem das Gerät installiert wird. • Netzkabel für bestimmte Länder oder Regionen sind üblicherweise nur in diesen Ländern und Regionen erhältlich. ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Entpacken des Servers, ob sich die richtigen Komponenten in der Verpackung befinden, und finden Sie heraus, wo Sie Informationen zur Seriennummer des Servers und zum Zugriff auf Lenovo XClarity Controller erhalten. Befolgen Sie beim Einrichten des Servers die Anweisungen in „Prüfliste für die Serverkonfiguration“...
Informationskarte an der unteren rechten Ecke des Gehäuses an der Vorderseite angebracht. So können Sie schnell auf die MAC-Adresse zugreifen. Abbildung 19. Position des Lenovo XClarity Controller-Netzwerkzugriffsetiketts auf der herausziehbaren Informationskarte Service-Etikett und QR-Code Das Systemserviceetikett, das sich auf der oberen Abdeckung befindet, stellt einen QR-Antwortcode für mobilen Zugriff auf Serviceinformationen zur Verfügung.
zur Installation von Komponenten, Videos zu Austauschvorgängen sowie Fehlercodes für die Lösungsunterstützung. Abbildung 20. Service-Etikett und QR-Code Prüfliste für die Serverkonfiguration Stellen Sie anhand der Prüfliste für die Serverkonfiguration sicher, dass Sie alle Aufgaben zur Konfiguration des Servers ausgeführt haben. Der Konfigurationsprozess für den Server variiert je nach Konfiguration des Servers im Auslieferungszustand.
Seite 72
Gehen Sie wie folgt vor, um Ihr System zu konfigurieren. Detaillierte Anweisungen hierzu finden Sie unter Kapitel 5 „Systemkonfiguration“ auf Seite 1. Legen Sie die Netzwerkverbindung für den Lenovo XClarity Controller mit dem Verwaltungsnetzwerk fest. 2. Aktualisieren Sie die Firmware für den Server, falls erforderlich.
Netzwerk zu verbinden: 1. Starten Sie den Server. 2. Drücken Sie die in den Anweisungen auf dem Bildschirm angegebene Taste, um die Lenovo XClarity Provisioning Manager-Schnittstelle anzuzeigen. (Weitere Informationen finden Sie im Abschnitt „Start“ in der LXPM-Dokumentation für Ihren Server unter https://sysmgt.lenovofiles.com/help/topic/...
Vorderen USB-Anschluss für die Lenovo XClarity Controller-Verbindung festlegen Bevor Sie über den vorderen USB-Anschluss auf den Lenovo XClarity Controller zugreifen können, müssen Sie diesen USB-Anschluss für die Lenovo XClarity Controller-Verbindung konfigurieren. Serverunterstützung Überprüfen Sie Folgendes, um sicherzustellen, dass Ihr Server den Zugriff auf Lenovo XClarity Controller über den USB-Anschluss an der Vorderseite unterstützt:...
UpdateXpress System Packs (UXSPs) Lenovo veröffentlicht Firmware in der Regel in Form von Bündeln, die als UpdateXpress System Packs (UXSPs) bezeichnet werden. Um sicherzustellen, dass alle Firmwareaktualisierungen kompatibel sind, müssen Sie die gesamte Firmware gleichzeitig aktualisieren. Wenn Sie die Firmware für Lenovo XClarity Controller und UEFI aktualisieren, aktualisieren Sie zunächst die Firmware für Lenovo XClarity Controller.
Seite 76
(RHEL) und SUSE Linux Enterprise Server (SLES) Betriebssystemverteilungen zu unterstützen. Es sind auch maschinentypspezifische UXSPs verfügbar, die nur Firmware enthalten. Firmware-Aktualisierungstools Lesen Sie die folgende Tabelle, um das Lenovo Tool zu ermitteln, das sich am besten zum Installieren und Einrichten der Firmware eignet: Werkzeug Unterstütz-...
Seite 77
Abschnitt „Ethernet-over-USB konfigurieren“ in der XCC-Dokumentationsversion für Ihren Server unter https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html – Wenn Sie Firmware über den Lenovo XClarity Controller aktualisieren, stellen Sie sicher, dass Sie die neuesten Einheitentreiber für das auf dem Server ausgeführte Betriebssystem heruntergeladen und installiert haben.
• Lenovo XClarity Administrator Wenn Sie mehrere Server mithilfe von Lenovo XClarity Administrator verwalten, können Sie die Firmware für alle verwalteten Server über diese Schnittstelle aktualisieren. Die Firmwareverwaltung wird vereinfacht, indem verwalteten Endpunkten Firmwarekonformitätsrichtlinien zugeordnet werden. Wenn Sie eine Konformitätsrichtlinie erstellen und verwalteten Endpunkten zuordnen, überwacht Lenovo XClarity...
Seite 79
Lenovo Unterstützung angewiesen wurden. Diese Einstellung verhindert, dass UEFI-Treiber für die Steckplatzeinheiten geladen werden, was negative Nebeneffekte bei Lenovo Software verursachen kann, z. B. bei Lenovo XClarity Administrator, Lenovo XClarity Essentials OneCLI und Lenovo XClarity Controller. Nebeneffekte sind beispielsweise die Unfähigkeit zum Bestimmen von Adapterkartendetails, z. B.
Speichermodulkonfiguration Die Speicherleistung hängt von einigen Variablen ab, z. B. Speichermodus, Speichergeschwindigkeit, Speicherränge, Speicherbelegung und Prozessor. Informationen zum Optimieren der Speicherleistung und Speicherkonfiguration finden Sie auf der Lenovo Press-Website: https://lenovopress.lenovo.com/servers/options/memory Darüber hinaus können Sie einen Speicherkonfigurator nutzen, der unter der folgenden Adresse verfügbar ist: https://dcsc.lenovo.com/#/memory_configuration...
• Mehrere Server Verfügbare Tools: – Lenovo XClarity Administrator http://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/compute_node_image_deployment.html – Lenovo XClarity Essentials OneCLI http://sysmgt.lenovofiles.com/help/topic/toolsctr_cli_lenovo/onecli_r_uxspi_proxy_tool.html – Lenovo XClarity Integrator Bereitstellungspaket für SCCM (nur für Windows-Betriebssysteme) https://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxci_deploypack_sccm.doc/dpsccm_c_endtoend_ deploy_scenario.html • Ein Server Verfügbare Tools: – Lenovo XClarity Provisioning Manager Abschnitt „Betriebssysteminstallation“ in der LXPM-Dokumentation für Ihren Server unter https:// sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html...
Seite 82
Sie können die Verwaltungsprozessorkonfiguration über die Lenovo XClarity Controller- Benutzerschnittstelle sichern. Weitere Informationen zur Sicherung der Verwaltungsprozessorkonfiguration finden Sie unter: Abschnitt „BMC-Konfiguration sichern“ in der XCC-Dokumentation für Ihren Server unter https:// sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html Alternativ können Sie den Befehl von Lenovo XClarity Essentials OneCLI verwenden, um eine save Sicherung aller Konfigurationseinstellungen zu erstellen.
Produkt vorhanden sind. (Siehe folgende Links) Laut den Bedingungen des Lenovo Herstellerservice sind Sie als Eigentümer des Lenovo Produkts für die Wartung und Aktualisierung der gesamten Software und Firmware für das Produkt verantwortlich (sofern für das Produkt kein zusätzlicher Wartungsvertrag abgeschlossen wurde).
Person ein ähnlicher Fehler aufgetreten ist. Für den Kundendiensttechniker wichtige Informationen sammeln Falls Sie den Garantieservice für Ihr Lenovo Produkt in Anspruch nehmen möchten, sollten Sie alle benötigten Informationen vorbereiten, bevor Sie sich an Lenovo wenden, damit Ihnen die Kundendiensttechniker effizienter helfen können.
Ereignisse in Lenovo XClarity Administrator und den verwalteten Endpunkten auftreten. Sie können auswählen, ob die Diagnosedateien an die Lenovo Support über die Call HomeFunktion oder mit SFTP an einen anderen Service Provider gesendet werden. Sie können Diagnosedateien auch manuell sammeln, einen Problemdatensatz öffnen und Diagnosedateien an die Lenovo Support senden.
Seite 86
ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
– Einführung in UEFI-Einstellungen Support-Websites In diesem Abschnitt finden Sie Informationen zum Herunterladen von Treibern und Firmware sowie Unterstützungsressourcen. Support und Downloads • Website zum Herunterladen von Treibern und Software für ThinkSystem SR655 V3 – https://datacentersupport.lenovo.com/products/servers/thinksystem/sr655v3/7d9e/downloads/driver-list/ • Lenovo Rechenzentrenforum –...
• Lenovo ServerProven-Website (Kompatibilitätssuche für Zusatzeinrichtungen) – https://serverproven.lenovo.com • Installationsanweisungen für das Betriebssystem – https://thinksystem.lenovofiles.com/help/topic/operating_system/installation_instructions.html • ETicket senden (Serviceanforderung) – https://support.lenovo.com/servicerequest • Produktbenachrichtigungen der Lenovo Data Center Group abonnieren (zeitnahe Informationen zu Firmwareaktualisierungen) – https://datacentersupport.lenovo.com/tw/en/solutions/ht509500 ThinkSystem SR655 V3 Systemkonfigurationshandbuch...
Verweise in diesen Informationen auf Websites anderer Anbieter dienen lediglich als Benutzerinformationen und stellen keinerlei Billigung des Inhalts dieser Websites dar. Das über diese Websites verfügbare Material ist nicht Bestandteil des Materials für dieses Lenovo Produkt. Die Verwendung dieser Websites geschieht auf eigene Verantwortung.
Limit überschreitet, kann möglicherweise nicht auf vom System generierte Befehle antworten oder es ist kein Schreiben auf diese Einheit möglich. Lenovo ist für den Austausch einer Einheit, die diese garantierte maximale Anzahl an Programm-/Löschzyklen (wie in den offiziell veröffentlichten Spezifikationen angegeben) überschritten hat, nicht verantwortlich.
Weitere Hinweise zur elektromagnetischen Verträglichkeit finden Sie hier: http://thinksystem.lenovofiles.com/help/index.jsp BSMI RoHS-Erklärung für Region Taiwan Kontaktinformationen für Import und Export in Region Taiwan Es sind Kontaktinformationen für Import und Export in der Region Taiwan verfügbar. Anhang C. Hinweise...
