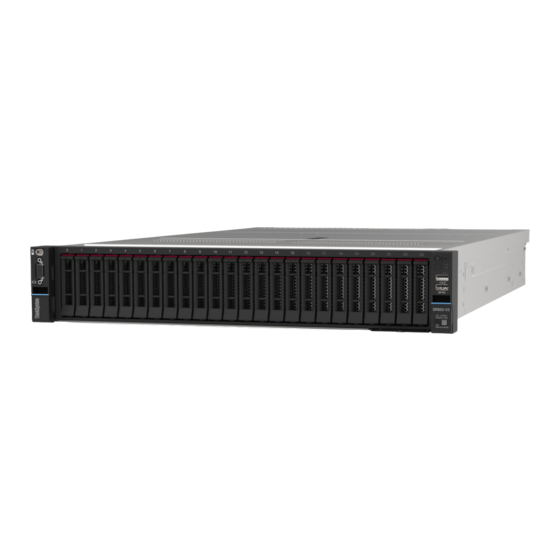

Seite 1 ThinkSystem SR650 V3 Benutzerhandbuch Maschinentyp: 7D75, 7D76, 7D77...
Seite 2: Anmerkung
Vor Verwendung dieser Informationen und des darin beschriebenen Produkts lesen Sie die Sicherheitsinformationen und -hinweise, die auf der folgenden Website verfügbar sind: http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html Außerdem müssen Sie sicherstellen, dass Sie mit den Geschäftsbedingungen der Lenovo Warranty für Ihren Server vertraut sind, die Sie hier finden: http://datacentersupport.lenovo.com/warrantylookup Erste Ausgabe (Februar 2023) ©...
Seite 3: Inhaltsverzeichnis
Inhalt des Serverpakets ... . GPU-Adapter entfernen ..120 Server identifizieren und auf Lenovo XClarity GPU-Adapter installieren ..124 Controller zugreifen .
Seite 4 Schalter gegen unbefugten Zugriff RAID-Flash-Stromversorgungsmodul in der installieren ....138 mittleren Laufwerkhalterung installieren..215 M.2-Laufwerk und M.2-Rückwandplatine Rückwandhalterung austauschen ..216 austauschen .
Seite 5 Obere Abdeckung entfernen ..280 Netzwerkverbindung für den Lenovo XClarity Controller festlegen ....453 Obere Abdeckung installieren ..282 Vorderen USB-Anschluss für die Lenovo XClarity...
Seite 6 Anhang B. Hilfe und technische Anhang D. Hinweise ..521 Unterstützung anfordern ..515 Marken ....522 Bevor Sie sich an den Kundendienst wenden .
Seite 7: Sicherheit
Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2023...
Seite 8: Sicherheitsprüfungscheckliste
Dieses Gerät muss von qualifizierten Kundendiensttechnikern installiert und gewartet werden (gemäß NEC, IEC 62368-1 und IEC 60950-1, den Sicherheitsstandards für elektronische Ausrüstung im Bereich Audio-, Video-, Informations- und Kommunikationstechnologie). Lenovo setzt voraus, dass Sie für die Wartung der Hardware qualifiziert und im Umgang mit Produkten mit gefährlichen Stromstärken geschult sind.
Seite 9 • Stellen Sie sicher, dass die Isolierung nicht verschlissen oder abgenutzt ist. 3. Prüfen Sie das Produkt auf Änderungen hin, die nicht durch Lenovo vorgenommen wurden. Achten Sie bei Änderungen, die nicht von Lenovo vorgenommen wurden, besonders auf die Sicherheit.
Seite 10 viii ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 11: Kapitel 1. Einführung
Chip auf der Systemplatinenbaugruppe des Servers. Zu den einzigartigen Funktionen von Lenovo XClarity Controller gehören die verbesserte Leistung, Remote-Video mit höherer Auflösung und erweiterte Sicherheitsoptionen. Der Server unterstützt Lenovo XClarity Controller 2 (XCC2). Weitere Informationen zu Lenovo XClarity Controller 2 (XCC2) finden Sie unter https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_ overview.html...
Seite 12: Redundante Netzwerk-Verbindung
Auf dem Systemserviceetikett, das an der Abdeckung des Servers angebracht ist, befindet sich ein QR- Code. Diesen können Sie mit dem QR-Code-Lesegerät und -Scanner einer mobilen Einheit scannen, um schnellen Zugriff auf die Website mit Lenovo Serviceinformationen zu erhalten. Die Website mit den Lenovo Serviceinformationen stellt weitere Informationen zur Komponenteninstallation sowie Videos zum Ersetzen von Komponenten und Fehlercodes für die Serverunterstützung zur Verfügung.
Seite 13: Sicherheitsempfehlungen
Problems. Sicherheitsempfehlungen Lenovo hat sich der Entwicklung von Produkten und Services verschrieben, die den höchsten Sicherheitsstandards entsprechen, um seine Kunden und ihre Daten zu schützen. Wenn potenzielle Sicherheitsrisiken gemeldet werden, liegt es in der Verantwortung des Lenovo Product Security Incident Response Teams (PSIRT), diese zu untersuchen und die Kunden zu informieren.
Seite 14 • Bis zu 4 UPI-Links bei bis zu 16 GT/s • Thermal Design Power (TDP): bis zu 350 Watt Eine Liste der unterstützten Prozessoren finden Sie unter https://serverproven.lenovo.com Speicher • Steckplätze: 32 DIMM-Steckplätze (Dual Inline Memory Module) mit Unterstützung für bis zu 32 TruDDR5 DIMMs •...
Seite 15 • Expander: ThinkSystem 48 port 12Gb Internal Expander* Anmerkungen: • *CFF-Adapter, die nur für Servermodelle mit 2,5-Zoll-Laufwerkpositionen an der Vorderseite unterstützt werden. • Weitere Informationen zu RAID/HBA-Adaptern finden Sie unter Lenovo ThinkSystem RAID-Adapter und HBA – Referenz Graphics Processing Unit (GPU) Der Server unterstützt die folgenden GPUs: •...
Seite 16 • Lenovo XClarity Controller (XCC), mit Funktionen zur Serviceprozessorsteuerung und Überwachung, Videocontroller und Funktionen zur Remotenutzung von Tastatur, Bildschirm, Maus sowie Festplattenlaufwerken. – Der Server unterstützt Lenovo XClarity Controller 2 (XCC2). Weitere Informationen zu Lenovo XClarity Controller 2 (XCC2) finden Sie unter https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...
Seite 17: Mechanische Daten
Netzteile 1.800 W Platin √ √ 1.800 W Titan √ √ 2.400 W Platin √ √ 2.600 W Titan √ √ 1.100 W -48 VDC √ Vorsicht: • 240-V-Gleichstromeingang (Eingangsbereich: 180 – 300 V Gleichstrom) wird NUR auf dem chinesischen Kontinent unterstützt.
Seite 18: Umgebungsdaten
Abmessungen • Abmessungen: 2U • Höhe: 86,5 mm (3,4 Zoll) • Breite: – Mit Rack-Verriegelungen: 482,0 mm (19,0 Zoll) – Ohne Rack-Verriegelungen: 444,6 mm (17,5 Zoll) • Tiefe: 763,7 mm (30,1 Zoll) Anmerkung: Die Tiefe wird mit installierten Rack-Verriegelungen, jedoch ohne Sicherheitsfrontblende gemessen. Gewicht Bis zu 39 kg (86 lb), je nach Serverkonfiguration Umgebungsdaten...
Seite 19 Raum, Geräuschpegel anderer Geräte, Raumumgebungstemperatur und Abstand zwischen Mitarbeitern und den Geräten. Die Einhaltung dieser behördlichen Bestimmungen hängt von einer Vielzahl weiterer Faktoren ab, beispielsweise der Dauer der Lärmbelastung und dem Tragen von Hörschutz. Lenovo empfiehlt, von einem Experten prüfen lassen, ob die geltenden Verordnungen bei Ihnen eingehalten werden.
Seite 20: Verunreinigung Durch Staubpartikel
Wenn Lenovo feststellt, dass die Einheit aufgrund einer erhöhten Konzentration von Staubpartikeln oder Gasen in Ihrer Umgebung beschädigt wurde, kann Lenovo die Reparatur oder den Austausch von Einheiten oder Teilen unter der Bedingung durchführen, dass geeignete Maßnahmen zur Minimierung solcher Verunreinigungen in der Umgebung des Servers ergriffen werden.
Seite 21: Verwaltungsoptionen
Tabelle 1. Grenzwerte für Staubpartikel und Gase Verunreinigung Grenzwerte Reaktionsfreudige Schweregrad G1 gemäß ANSI/ISA 71.04-1985 Gase • Die Reaktivitätsrate von Kupfercoupons muss unter 200 Ångstrom pro Monat (Å/Monat ≈ 0,0035 μg/cm Gewichtszunahme pro Stunde) liegen. • Die Reaktivitätsrate von Silbercoupons muss unter 200 Ångstrom pro Monat (Å/Monat ≈ 0,0035 μg/cm Gewichtszunahme pro Stunde) liegen.
Seite 22: Übersicht
Baseboard Management Controller. (BMC) Konsolidiert die Serviceprozessorfunktionalität, Super-E/A-Funktionen, Videocontrollerfunktionen und eine Remote-Presence-Funktion in einem einzigen Chip auf der Serversystemplatine. Schnittstelle • CLI-Anwendung Lenovo XClarity Controller • Webschnittstelle • Mobile Anwendung • REST API Verwendung und Downloads https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html Zentrale Schnittstelle für Verwaltung mehrerer Server.
Seite 23 Eine Reihe von Anwendungen, die die Verwaltungs- und Überwachungsfunktionen der physischen Lenovo Server in die Software integrieren, die in einer bestimmten Implementierungsinfrastruktur verwendet wird, wie VMware vCenter, Microsoft Admin Center oder Microsoft System Center, während zusätzliche Workload- Mehrfachverfügbarkeit unterstützt wird.
Seite 24: Funktionen
Lenovo Capacity Planner √ Anmerkungen: 1. Die meisten Optionen können über die Lenovo-Tools aktualisiert werden. Einige Optionen, wie die GPU- Firmware oder die Omni-Path-Firmware, erfordern die Verwendung von Anbietertools. 2. Die Server-UEFI-Einstellungen für ROMs für Zusatzeinrichtungen müssen auf Automatisch oder UEFI festgelegt werden, damit die Firmware mit Lenovo XClarity Administrator, Lenovo XClarity Essentials oder Lenovo XClarity Controller aktualisiert werden kann.
Seite 25: Kapitel 2. Serverkomponenten
„Vorderansicht mit 2,5-Zoll-Laufwerkpositionen an der Vorderseite (ohne Rückwandplatine)“ auf Seite 21 • „Vorderansicht mit acht 3,5-Zoll-Laufwerkpositionen an der Vorderseite“ auf Seite 22 • „Vorderansicht mit zwölf 3,5-Zoll-Laufwerkpositionen an der Vorderseite“ auf Seite 23 • „Vorderansicht mit 3,5-Zoll-Laufwerkpositionen an der Vorderseite (ohne Rückwandplatine)“ auf Seite 24 © Copyright Lenovo 2023...
Seite 26: Vorderansicht Mit Acht 2,5-Zoll-Laufwerkpositionen An Der Vorderseite (Modell 1)
Vorderansicht mit acht 2,5-Zoll-Laufwerkpositionen an der Vorderseite (Modell 1) Abbildung 2. Vorderansicht mit acht 2,5-Zoll-Laufwerkpositionen an der Vorderseite (Modell 1) Tabelle 2. Komponenten an der Vorderseite des Servers Nummer Nummer „Externer Diagnoseanschluss (optional)“ auf Seite 25 „VGA-Anschluss (optional)“ auf Seite 25 „Betriebsanzeige für Laufwerke“...
Seite 27: Vorderansicht Mit Acht 2,5-Zoll-Laufwerkpositionen An Der Vorderseite (Modell 2)
Vorderansicht mit acht 2,5-Zoll-Laufwerkpositionen an der Vorderseite (Modell 2) Tabelle 3. Komponenten an der Vorderseite des Servers Nummer Nummer „Externer Diagnoseanschluss (optional)“ auf Seite 25 „VGA-Anschluss (optional)“ auf Seite 25 „Betriebsanzeige für Laufwerke“ auf Seite 24 „Anzeige für Laufwerkstatus“ auf Seite 24 „Abdeckblende der Laufwerkpositionen“...
Seite 28: Vorderansicht Mit Sechzehn 2,5-Zoll-Laufwerkpositionen An Der Vorderseite (Modell 1)
Vorderansicht mit sechzehn 2,5-Zoll-Laufwerkpositionen an der Vorderseite (Modell 1) Tabelle 4. Komponenten an der Vorderseite der Servermodelle Nummer Nummer „Externer Diagnoseanschluss (optional)“ auf Seite 25 „VGA-Anschluss (optional)“ auf Seite 25 „Betriebsanzeige für Laufwerke“ auf Seite 24 „Anzeige für Laufwerkstatus“ auf Seite 24 „Abdeckblende der Laufwerkpositionen“...
Seite 29: Vorderansicht Mit Sechzehn 2,5-Zoll-Laufwerkpositionen An Der Vorderseite (Modell 2)
Vorderansicht mit sechzehn 2,5-Zoll-Laufwerkpositionen an der Vorderseite (Modell 2) Tabelle 5. Komponenten an der Vorderseite des Servers Nummer Nummer „Externer Diagnoseanschluss (optional)“ auf Seite 25 „VGA-Anschluss (optional)“ auf Seite 25 „Betriebsanzeige für Laufwerke“ auf Seite 24 „Anzeige für Laufwerkstatus“ auf Seite 24 „E/A-Modul an der Vorderseite (an „Rack-Verriegelung (rechts)“...
Seite 30: Vorderansicht Mit Vierundzwanzig 2,5-Zoll-Laufwerkpositionen An Der Vorderseite
Vorderansicht mit vierundzwanzig 2,5-Zoll-Laufwerkpositionen an der Vorderseite Tabelle 6. Komponenten an der Vorderseite der Servermodelle Nummer Nummer „Externer Diagnoseanschluss (optional)“ auf Seite 25 „VGA-Anschluss (optional)“ auf Seite 25 „Betriebsanzeige für Laufwerke“ auf Seite 24 „Anzeige für Laufwerkstatus“ auf Seite 24 „E/A-Modul an der Vorderseite (an Rack-Verriegelung)“...
Seite 31: Vorderansicht Mit 2,5-Zoll-Laufwerkpositionen An Der Vorderseite (Ohne Rückwandplatine)
Vorderansicht mit 2,5-Zoll-Laufwerkpositionen an der Vorderseite (ohne Rückwandplatine) Tabelle 7. Komponenten an der Vorderseite der Servermodelle Nummer Nummer „Externer Diagnoseanschluss (optional)“ auf Seite 25 „VGA-Anschluss (optional)“ auf Seite 25 „Abdeckblenden der Laufwerkpositionen“ auf Seite 24 „E/A-Modul an der Vorderseite (an Rack-Verriegelung)“ auf Seite 25 „Rack-Verriegelung (rechts)“...
Seite 32: Vorderansicht Mit Acht 3,5-Zoll-Laufwerkpositionen An Der Vorderseite
Vorderansicht mit acht 3,5-Zoll-Laufwerkpositionen an der Vorderseite Tabelle 8. Komponenten an der Vorderseite der Servermodelle Nummer Nummer „Externer Diagnoseanschluss (optional)“ auf Seite 25 „VGA-Anschluss (optional)“ auf Seite 25 „Betriebsanzeige für Laufwerke“ auf Seite 24 „Anzeige für Laufwerkstatus“ auf Seite 24 „Abdeckblende der Laufwerkpositionen“...
Seite 33: Vorderansicht Mit Zwölf 3,5-Zoll-Laufwerkpositionen An Der Vorderseite
Vorderansicht mit zwölf 3,5-Zoll-Laufwerkpositionen an der Vorderseite Tabelle 9. Komponenten an der Vorderseite der Servermodelle Nummer Nummer „Externer Diagnoseanschluss (optional)“ auf Seite 25 „VGA-Anschluss (optional)“ auf Seite 25 „Betriebsanzeige für Laufwerke“ auf Seite 24 „Anzeige für Laufwerkstatus“ auf Seite 24 „E/A-Modul an der Vorderseite (an Rack-Verriegelung)“...
Seite 34 Vorderansicht mit 3,5-Zoll-Laufwerkpositionen an der Vorderseite (ohne Rückwandplatine) Tabelle 10. Komponenten an der Vorderseite der Servermodelle Nummer Nummer „Externer Diagnoseanschluss (optional)“ auf Seite 25 „VGA-Anschluss (optional)“ auf Seite 25 „E/A-Modul an der Vorderseite (an Rack-Verriegelung)“ „Rack-Verriegelung (rechts)“ auf Seite 25 auf Seite 25 „Herausziehbare Informationskarte“...
Seite 35: Rack-Verriegelung
Vorderseite“ auf Seite Herausziehbare Informationskarte Das Lenovo XClarity Controller-Netzwerkzugriffsetikett ist auf der herausziehbaren Informationskarte angebracht. Auf der Karte finden Sie den Standard-Hostnamen für Lenovo XClarity Controller und die IPv6- Link-Local-Adresse (LLA). Weitere Informationen finden Sie unter Netzwerkverbindung für den Lenovo XClarity Controller festlegen.
Seite 36 • Wenn die XClarity Controller-Verwaltungsfunktion für den Anschluss eingestellt ist, kann er verwendet werden, um den Server mit einer Android- oder iOS-Einheit zu verbinden, auf der Sie die Lenovo XClarity Mobile-App installieren und das System mit XClarity Controller verwalten können.
Seite 37 Mit jedem Druck der System-ID-Taste ändert sich der Status der System-ID-Anzeige. Die Anzeige kann in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Sie können den Status der System-ID-Anzeige auch mit dem Lenovo XClarity Controller oder einem Remote- Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.
Seite 38: Rückansicht
Farbe Beschreibung Aktion Status Gelb Auf dem Server wurde ein Fehler erkannt. • Prüfen Sie das Lenovo XClarity Ursachen können einer oder mehrere der Controller-Ereignisprotokoll und das folgenden Fehler sein: Systemereignisprotokoll, um die genaue • Ein Lüfterfehler Fehlerursache zu bestimmen.
Seite 39 Lesen Sie die folgenden Informationen zur Rückansicht für verschiedene Servermodelle: • „Rückansicht mit acht PCIe-Steckplätzen“ auf Seite 30 • „Rückansicht mit zehn PCIe-Steckplätzen“ auf Seite 31 • „Rückansicht mit vier 2,5-Zoll-Laufwerkpositionen an der Rückseite und sechs PCIe-Steckplätzen“ auf Seite 32 •...
Seite 40: Rückansicht Mit Acht Pcie-Steckplätzen
Rückansicht mit acht PCIe-Steckplätzen Tabelle 12. Komponenten an der Rückseite des Servers Nummer Nummer „PCIe-Steckplätze“ auf Seite 36 „Netzteile“ auf Seite 36 „NMI-Schalter“ auf Seite 36 „USB 3-Anschluss (5 Gbit/s)“ auf Seite 36 „VGA-Anschluss“ auf Seite 36 „USB 3-Anschlüsse (5 Gbit/s)“ auf Seite 36 „XCC-Systemmanagement-Anschluss“...
Seite 41: Rückansicht Mit Zehn Pcie-Steckplätzen
Rückansicht mit zehn PCIe-Steckplätzen Tabelle 13. Komponenten an der Rückseite des Servers Nummer Nummer „PCIe-Steckplätze“ auf Seite 36 „Netzteile“ auf Seite 36 „NMI-Schalter“ auf Seite 36 „USB 3-Anschluss (5 Gbit/s)“ auf Seite 36 „VGA-Anschluss“ auf Seite 36 „USB 3-Anschlüsse (5 Gbit/s)“ auf Seite 36 „XCC-Systemmanagement-Anschluss“...
Seite 42 Rückansicht mit vier 2,5-Zoll-Laufwerkpositionen an der Rückseite und sechs PCIe-Steckplätzen Tabelle 14. Komponenten an der Rückseite des Servers Nummer Nummer „PCIe-Steckplätze“ auf Seite 36 „2,5-Zoll-Laufwerkpositionen an der Rückseite (4)“ auf Seite 36 „Netzteile“ auf Seite 36 „NMI-Schalter“ auf Seite 36 „USB 3-Anschluss (5 Gbit/s)“...
Seite 43 Rückansicht mit acht 2,5-Zoll-Laufwerkpositionen an der Rückseite und vier PCIe-Steckplätzen Tabelle 15. Komponenten an der Rückseite des Servers Nummer Nummer „PCIe-Steckplätze“ auf Seite 36 „2,5-Zoll-Laufwerkpositionen an der Rückseite (8)“ auf Seite 36 „Netzteile“ auf Seite 36 „NMI-Schalter“ auf Seite 36 „USB 3-Anschluss (5 Gbit/s)“...
Seite 44 Rückansicht mit zwei 3,5-Zoll-Laufwerkpositionen an der Rückseite und vier PCIe-Steckplätzen Tabelle 16. Komponenten an der Rückseite des Servers Nummer Nummer „PCIe-Steckplätze“ auf Seite 36 „2,5-Zoll-Laufwerkpositionen an der Rückseite (2)“ auf Seite 36 „Netzteile“ auf Seite 36 „NMI-Schalter“ auf Seite 36 „USB 3-Anschluss (5 Gbit/s)“...
Seite 45 Rückansicht mit vier 3,5-Zoll-Laufwerkpositionen an der Rückseite und zwei PCIe-Steckplätzen Tabelle 17. Komponenten an der Rückseite des Servers Nummer Nummer „PCIe-Steckplätze“ auf Seite 36 „3,5-Zoll-Laufwerkpositionen an der Rückseite (4)“ auf Seite 36 „Netzteile“ auf Seite 36 „NMI-Schalter“ auf Seite 36 „USB 3-Anschluss (5 Gbit/s)“...
Seite 46 Netzteile Das redundante Hot-Swap-Netzteil hilft Ihnen, signifikante Unterbrechungen des Systembetriebs zu verhindern, wenn bei einem Netzteil ein Fehler auftritt. Sie können ein optionales Netzteil bei Lenovo kaufen und es als redundantes Netzteil einbauen, ohne hierzu den Server ausschalten zu müssen.
Seite 47: Ethernet-Anschlüsse
• „Anzeigen für XCC-Systemmanagement-Anschluss“ auf Seite 482 Ethernet-Anschlüsse Abbildung 8. OCP-Modul (zwei Anschlüsse, von der Rückseite) Abbildung 9. Anschlüsse am OCP-Modul (vier Anschlüsse, von der Rückseite) Das OCP-Modul bietet zwei oder vier zusätzliche Ethernet-Anschlüsse für Netzwerkverbindungen. Standardmäßig kann einer der Ethernet-Anschlüsse am OCP-Modul auch als Verwaltungsanschluss mit gemeinsam genutzter Verwaltungskapazität fungieren.
Seite 48: Aufbau Der Systemplatinenbaugruppe
Tabelle 18. Identifikation der Komponenten (Ansicht von oben) Vordere Rückwandplatine(n) Schalter gegen unbefugten Zugriff Systemlüfter Speichermodule Prozessor-Kühlkörpermodule (PHM) Adapterkartenbaugruppen Hinweis 1 Systemplatinenbaugruppe CFF RAID-Adapter/Expander Hinweis 2 Anmerkungen: 1. In der Abbildung ist die hintere Serverkonfiguration mit drei Adapterkartenbaugruppen dargestellt. Die hinteren Serverkonfigurationen variieren je nach Servermodell.
Seite 49: Anschlüsse Auf Der Systemplatinenbaugruppe
Abbildung 11. Aufbau der Systemplatinenbaugruppe Firmware- und RoT- Prozessorplatine System-E/A-Platine Sicherheitsmodul Weitere Informationen zu den Anschlüssen, Schaltern oder Anzeigen auf der Systemplatinenbaugruppe finden Sie unter: • „Anschlüsse auf der Systemplatinenbaugruppe“ auf Seite 39 • „Schalter an der Systemplatinenbaugruppe“ auf Seite 41 •...
Seite 50 Abbildung 12. Anschlüsse auf der Systemplatinenbaugruppe NMI-Schalter USB-Anschluss an der Rückseite Micro-SD-Anschluss VGA-Anschluss Serieller Anschluss USB-Anschlüsse an der Rückseite Zweiter Ethernet-Anschluss für Verwaltung XCC-Systemmanagement-Anschluss Interner USB-Anschluss Adaptersteckplatz 1 OCP 3.0-Steckplatz CMOS-Batterie (CR2032) M.2-Netzteilanschluss Leckerkennungsanschluss USB-Anschluss an der Vorderseite Netzteilanschluss für 7-mm-Rückwandplatine PCIe-Anschluss 3 Lüfteranschlüsse E/A-Anschluss an der Vorderseite (für Y-Kabel)
Seite 51: Schalter An Der Systemplatinenbaugruppe
CFF-Expander-Netzteilanschluss Anschluss für Schalter gegen unbefugten Zugriff Netzteilanschluss für Rückwandplatine 1 PCIe-Anschluss 6 CFF RAID/HBA-Netzteilanschluss PCIe-Anschluss 7 PCIe-Anschluss 8 Externer Diagnoseanschluss VGA-Anschluss an der Vorderseite PCIe-Anschluss 5 Seitenbandanschluss für Adapterkarte 3 PCIe-Anschluss 9 PCIe-Anschluss 10 Anschluss für Netzteil 1 Netzteilanschluss für Adapterkarte 3 Anschluss für Netzteil 2 GPU-Netzteilanschluss Adaptersteckplatz 2...
Seite 52 Abbildung 13. Schalterblöcke an der Systemplatinenbaugruppe Schalterblock SW2 Tabelle 19. Schalterblock SW2 Nummer Beschreibung Schalterblock Switchname Stan- dardpo- Schal- sition ters SW2-1 FPGA- Ein: Zurücksetzen von FPGA wird erzwungen. Zurücksetzung SW2-2 Zurücksetzen von Ein: Zurücksetzen von BMC und CPU wird BMC-CPU erzwingen erzwungen.
Seite 53: Systemanzeigen Und Diagnoseanzeige
SW6-Schalterblock Tabelle 20. SW6-Schalterblock Schalterblock Nummer Switchname Stan- Beschreibung dardpo- Schal- sition ters SW6-1 ME-Sicherheit außer Ein: ME-Sicherheitsprüfungen werden Kraft setzen deaktiviert. SW6-2 CMOS löschen Ein: Registrierung der Echtzeituhr (RTC) wird gelöscht. SW6-3 Außerkraftsetzen des Ein: Überschreibt das Startkennwort. Kennworts SW6-4 Ein: ME wird in den Wiederherstellung...
Seite 54 ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 55: Kapitel 3. Teileliste
Kapitel 3. Teileliste Verwenden Sie die Teileliste, um alle für diesen Server verfügbaren Komponenten zu ermitteln. • „Gehäuse mit 2,5-Zoll-Laufwerkpositionen“ auf Seite 46 • „Gehäuse mit 3,5-Zoll-Laufwerkpositionen“ auf Seite 51 © Copyright Lenovo 2023...
Seite 56: Gehäuse Mit 2,5-Zoll-Laufwerkpositionen
3. Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen. Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen. Anmerkung: Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab. Einige Teile sind nur bei einigen Modellen verfügbar.
Seite 57 Abbildung 14. Serverkomponenten (Gehäuse mit 2,5-Zoll-Laufwerkpositionen) Die in der folgenden Tabelle aufgelisteten Teile gehören zu einer der folgenden Kategorien: Kapitel 3 Teileliste...
Seite 58 • CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1: Für das Ersetzen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
Seite 59 Tabelle 21. Teileliste (Forts.) Verbrauchs- CRU der Stufe CRU der Stufe Beschreibung Index material und Strukturteile Rechte Rack-Verriegelung mit E/ √ A-Modul an der Vorderseite Rechte Standard-Rack- √ Verriegelung Linke Rack-Verriegelung mit VGA- und externem √ Diagnoseanschluss Linke Rack-Verriegelung mit √...
Seite 60 Tabelle 21. Teileliste (Forts.) Verbrauchs- CRU der Stufe CRU der Stufe Beschreibung Index material und Strukturteile PEEK-Muttern am Kühlkörper √ Zusätzliche Luftführung (für GPU- √ Luftführung) Abdeckblende für Luftführung (für √ GPU-Luftführung) Zusätzliche Luftführung (für GPU- √ Luftführung) GPU-Luftführung √ Abdeckblende für Luftführung (für √...
Seite 61: Gehäuse Mit 3,5-Zoll-Laufwerkpositionen
3. Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen. Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen. Anmerkung: Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab. Einige Teile sind nur bei einigen Modellen verfügbar.
Seite 62 Abbildung 15. Serverkomponenten (Gehäuse mit 3,5-Zoll-Laufwerkpositionen) Die in der folgenden Tabelle aufgelisteten Teile gehören zu einer der folgenden Kategorien: ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 63 • CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1: Für das Ersetzen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
Seite 64 Tabelle 22. Teileliste (Forts.) Verbrauchs- CRU der Stufe CRU der Stufe Beschreibung Index material und Strukturteile Systemlüfter • Standardlüfter √ • Hochleistungslüfter Schalter gegen unbefugten √ Zugriff Rechte Rack-Verriegelung mit E/ √ A-Modul an der Vorderseite Rechte Standard-Rack- √ Verriegelung Linke Rack-Verriegelung mit VGA- und externem √...
Seite 65 Tabelle 22. Teileliste (Forts.) Verbrauchs- CRU der Stufe CRU der Stufe Beschreibung Index material und Strukturteile Hintere Rückwandplatine für 2 x √ 3,5-Zoll-Laufwerke CMOS-Batterie (CR2032) √ Speichermodul √ Prozessor √ Kühlkörper • 2U Standardkühlkörper √ • Hochleistungskühlkörper mit T-Form PEEK-Muttern am Kühlkörper √...
Seite 66: Netzkabel
Um die für den Server verfügbaren Netzkabel anzuzeigen: 1. Rufen Sie die folgende Website auf: http://dcsc.lenovo.com/#/ 2. Klicken Sie auf Preconfigured Model (Vorkonfiguriertes Modell) oder Configure to order (Für Bestellung konfigurieren). 3. Geben Sie Maschinentyp und Modell Ihres Servers ein, damit die Konfigurationsseite angezeigt wird.
Seite 67: Kapitel 4. Entpacken Und Einrichten
Entpacken des Servers, ob sich die richtigen Komponenten in der Verpackung befinden, und finden Sie heraus, wo Sie Informationen zur Seriennummer des Servers und zum Zugriff auf Lenovo XClarity Controller erhalten. Befolgen Sie beim Einrichten des Servers die Anweisungen in „Prüfliste für die Serverkonfiguration“...
Seite 68: Lenovo Xclarity Controller-Netzwerkzugriffsetikett
Nachdem Sie den Server erhalten haben, ziehen Sie das XCC-Netzwerkzugriffsetikett ab und bewahren Sie es an einem sicheren Ort auf. Abbildung 17. Position des Lenovo XClarity Controller-Netzwerkzugriffsetiketts auf der herausziehbaren Informationskarte Service-Etikett und QR-Code Zusätzlich enthält das Systemserviceetikett, das sich auf der oberen Abdeckung befindet, einen QR-Code für mobilen Zugriff auf Serviceinformationen.
Seite 69: Prüfliste Für Die Serverkonfiguration
Installation von Komponenten, Videos zu Austauschvorgängen sowie Fehlercodes für die Lösungsunterstützung. Abbildung 18. QR-Code Prüfliste für die Serverkonfiguration Stellen Sie anhand der Prüfliste für die Serverkonfiguration sicher, dass Sie alle Aufgaben zur Konfiguration des Servers ausgeführt haben. Der Konfigurationsprozess für den Server variiert je nach Konfiguration des Servers im Auslieferungszustand. In einigen Fällen ist der Server bereits vollständig konfiguriert und muss nur noch an das Netz und an eine Netzsteckdose angeschlossen werden.
Seite 70 Gehen Sie wie folgt vor, um das System zu konfigurieren. Detaillierte Anweisungen hierzu finden Sie im Abschnitt Kapitel 7 „Systemkonfiguration“ auf Seite 453. 1. Legen Sie die Netzwerkverbindung für den Lenovo XClarity Controller mit dem Verwaltungsnetzwerk fest. 2. Aktualisieren Sie die Firmware für den Server, falls erforderlich. 3. Konfigurieren Sie die Firmware für den Server.
Seite 71: Kapitel 5. Prozeduren Beim Hardwareaustausch
455. • Es ist sinnvoll, vor dem Installieren einer optionalen Komponente sicherzustellen, dass der Server ordnungsgemäß funktioniert. • Halten Sie den Arbeitsbereich sauber und legen Sie ausgebaute Komponenten auf eine ebene, stabile und nicht kippende Oberfläche. © Copyright Lenovo 2023...
Seite 72: Sicherheitsprüfungscheckliste
• Heben Sie keine Gegenstände an, die zu schwer sein könnten. Wenn Sie einen schweren Gegenstand anheben müssen, beachten Sie die folgenden Vorsichtsmaßnahmen: – Sorgen Sie für einen sicheren und stabilen Stand. – Vermeiden Sie eine einseitige körperliche Belastung. – Heben Sie den Gegenstand langsam hoch. Vermeiden Sie beim Anheben des Gegenstands ruckartige Bewegungen oder Drehbewegungen.
Seite 73 • Stellen Sie sicher, dass die Isolierung nicht verschlissen oder abgenutzt ist. 3. Prüfen Sie das Produkt auf Änderungen hin, die nicht durch Lenovo vorgenommen wurden. Achten Sie bei Änderungen, die nicht von Lenovo vorgenommen wurden, besonders auf die Sicherheit.
Seite 74: Richtlinien Zur Systemzuverlässigkeit
4. Überprüfen Sie den Server auf Gefahrenquellen wie Metallspäne, Verunreinigungen, Wasser oder Feuchtigkeit, Brand- oder Rauchschäden, Metallteilchen, Staub etc. 5. Prüfen Sie, ob Kabel abgenutzt, durchgescheuert oder eingequetscht sind. 6. Prüfen Sie, ob die Abdeckungen des Netzteils (Schrauben oder Nieten) vorhanden und unbeschädigt sind.
Seite 75: Umgang Mit Aufladungsempfindlichen Einheiten
Sie implementieren, und der Anzahl an Prozessoren und Speichermodulen, die im Server eingebaut sind, installiert werden. Der Server verfügt über 32 Speichersteckplätze mit 16 Kanälen. Eine Liste der unterstützten Speicheroptionen finden Sie hier: https://serverproven.lenovo.com Informationen zum Optimieren der Speicherleistung und Speicherkonfiguration finden Sie auf der Lenovo Press-Website: Kapitel 5 Prozeduren beim Hardwareaustausch...
Seite 76 Darüber hinaus können Sie einen Speicherkonfigurator nutzen, der unter der folgenden Adresse verfügbar ist: https://dcsc.lenovo.com/#/memory_configuration Layout für Speichermodule und Prozessoren Die folgende Speicherkanalkonfigurationstabelle zeigt die Beziehung zwischen Prozessoren, Speichercontrollern, Speicherkanälen und Steckplatznummern von Speichermodulen. Abbildung 19. Layout für Speichermodule und Prozessoren Tabelle 23.
Seite 77: Installationsreihenfolge Für Truddr5 Dimms
Prozessor 16 DIMMs bestückt sind. Anmerkung: Systemblockage beim POST kann bei einem Server auftreten, der in dieser Konfiguration betrieben wird. Wenden Sie sich in diesem Fall an den Lenovo Service, damit das fehlerhafte DIMM für einen ordnungsgemäßen Betrieb ersetzt wird.
Seite 78 Tabelle 24. Unabhängiger Modus mit einem Prozessor (Forts.) 1 DIMM 2 DIMMs 4 DIMMs 6 DIMMs 8 DIMMs 12 DIMMs 16 DIMMs 1,2,3 Anmerkungen: 1. DIMM-Konfigurationen, die die Sub NUMA Clustering(SNC)-Funktion unterstützen, können mit UEFI aktiviert werden. SNC wird nicht unterstützt, wenn die DIMM-Bestückung nicht der Reihenfolge aus der oben gezeigten Tabelle entspricht.
Seite 79 Tabelle 25. Unabhängiger Modus mit zwei Prozessoren (Forts.) 32 DIMMs 1,2,3 Anmerkungen: 1. DIMM-Konfigurationen, die die Sub NUMA Clustering(SNC)-Funktion unterstützen, können mit UEFI aktiviert werden. SNC wird nicht unterstützt, wenn die DIMM-Bestückung nicht der Reihenfolge aus der oben gezeigten Tabelle entspricht. 2.
Seite 80 Tabelle 27. Steckplatzreihenfolge bei DIMM-Installation für zwei Prozessoren (Forts.) Reihenfolge Prozessor 2 DIMM- Steckplatz Reihenfolge Installationsreihenfolge für Spiegelungsmodus Der Spiegelungsmodus bietet eine vollständige Speicherredundanz, während gleichzeitig die gesamte Systemspeicherkapazität um die Hälfte verringert wird. Speicherkanäle werden in Paaren gruppiert, wobei jeder Kanal dieselben Daten empfängt.
Seite 81: Pcie-Steckplätze Und Pcie-Adapter
Tabelle 29. Spiegelungsmodus mit zwei Prozessoren (Forts.) 16 DIMMs 32 DIMMs DIMMs Prozessor 2 gesamt 16 DIMMs 32 DIMMs Anmerkung: DIMM-Konfigurationen, die die Sub NUMA Clustering(SNC)-Funktion unterstützen, können mit UEFI aktiviert werden. SNC wird nicht unterstützt, wenn die DIMM-Bestückung nicht der Reihenfolge aus der oben gezeigten Tabelle entspricht.
Seite 82 PCIe-Steckplätze PCIe x8 PCIe x16 PCIe x16 PCIe4 x8 PCIe5 x8 Steckplatz 2/ Steckplatz 8/ (Gen. 4/5) PCIe x8 Leer PCIe x16 Steckplatz 3/ (Gen. 4) Abbildung 22. Rückansicht mit 6 PCIe-Steckplätzen Adapterkar- x16/x8/x8 x16/x16/E E/x16/x16 (Gen. 4/5) (Gen. 4/5) te 1/2 PCIe x16 PCIe x16...
Seite 83: Installationsregeln Für 7-Mm-Laufwerkhalterung
Anmerkungen: • Der Server unterstützt sowohl PCIe Gen. 4 als auch PCIe Gen. 5 Adapterkarten, jedoch nicht beide im selben System. Die Gen. 4 Adapterkarten unterstützen Gen. 4 PCIe-Zusatzkarten (AICs). Gen. 5 Adapterkarten unterstützen Gen. 4 PCIe AICs und Gen. 5 PCIe AICs, jedoch nicht beide im selben System.
Seite 84 PCIe-Adapter Empfohlene Steckplatzpriorität Maximal unterstützt Hinweis1 auf Seite 75 GPU-Adapter GPU mit doppelter Breite • 1 CPU: 2, 7 • 2 CPUs: 2, 5, 7 GPU mit einfacher Breite: T400, T1000 • 1 CPU: 1, 2, 3, 7 • 2 CPUs: 1, 4, 7, 8, 2, 5, 6, 3 GPU mit einfacher Breite: A2 •...
Seite 85 PCIe-Adapter Empfohlene Steckplatzpriorität Maximal unterstützt ThinkSystem Intel E810-DA4 10/25GbE • 1 CPU: 1, 2, 3, 7 SFP28 4-port PCIe Ethernet Adapter • 2 CPUs: 1, 4, 2, 5, 7, 8, 3, 6 ThinkSystem Broadcom 57504 10/25GbE SFP28 4-port PCIe Ethernet Adapter ThinkSystem Broadcom 57508 100GbE QSFP56 2-port PCIe 4 Ethernet Adapter V2 ThinkSystem Mellanox ConnectX-6 Dx...
Seite 86: Temperaturregeln
• RAID/HBA-Adapter der 4350/5350/9350 Serie (Gen. 3) und RAID/HBA-Adapter der 440/540/940 Serie (Gen. 4) können nicht im selben System kombiniert werden. • RAID/HBA-Adapter der gleichen Generation (Gen 3 oder Gen 4) dürfen innerhalb desselben Systems kombiniert werden. • Die RAID/HBA-Adapter 4350/5350/9350 können nicht im selben System mit den folgenden Adaptern kombiniert werden: –...
Seite 87 Laufwerkpo- Max. Temp. CPU-TDP Kühlkörper Luftführung Lüftertyp Max. sitionen an (Watt) DIMM- Anz. Hinweis Vorderseite 30 °C 205 < TDP ≤ 2U (S) 30 °C 270 ≤ TDP ≤ T-Form (P) 25 °C T-Form (P) Anmerkungen: Das RDIMM wird unter den folgenden Bedingungen unterstützt: •...
Seite 88: Servermodelle Mit Laufwerkpositionen In Der Mitte/An Der Rückseite
Servermodelle mit Laufwerkpositionen in der Mitte/an der Rückseite Dieser Abschnitt enthält Temperaturinformationen für Servermodelle mit Laufwerkpositionen in der Mitte oder an der Rückseite. Max. Temp.: Maximale Umgebungstemperatur auf NN; S/S: SAS/SATA; Any: AnyBay; S: Standard; P: Leistung; NA: Keine Laufwerkpo- Mittlere Laufwerk- Max.
Seite 89: Server Ein- Und Ausschalten
Servermodelle mit GPUs Dieser Abschnitt enthält Temperaturinformationen für Servermodelle mit GPUs. • GPU mit einfacher Breite: T1000, T400, A2 • GPU mit doppelter Breite: RTX A2000, RTXA4500, RTXA6000, A30, A16, A100, A40, H100 Max. Temp.: Maximale Umgebungstemperatur auf NN; SW: mit einfacher Breite; DW: mit doppelter Breite; S: Standard;...
Seite 90: Server Ausschalten
„Server ausschalten“ auf Seite Server ausschalten Wenn der Server mit einer Stromquelle verbunden ist, verbleibt er in einem Standby-Modus. So kann Lenovo XClarity Controller auf Remote-Startanforderungen reagieren. Um den Server vollständig von der Stromversorgung zu trennen (Anzeige für den Stromversorgungsstatus aus), müssen Sie alle Netzkabel abziehen.
Seite 91: Zu Dieser Aufgabe
Vorsicht: Beim Anheben der Maschine die Arbeitsschutzrichtlinien beachten. R006 Vorsicht: Keine Gegenstände auf die in einem Rack installierte Einheit legen, es sei denn, die im Rack installierte Einheit ist als Ablage vorgesehen. Vorsicht: • Mögliche Stabilitätsrisiken bestehen. Das Rack kann umkippen und zu schweren Verletzungen führen.
Seite 92: Vorderseite Des Racks
Vorderseite des Racks Abbildung 25. Trennen des Servers aus dem Rack Rack-Verriegelung Rändelschraube Schritt 2. Halten Sie die Montagelaschen an der Vorderseite des Servers fest und schieben Sie den Server bis zum Anschlag heraus. Abbildung 26. Herausziehen des Servers Rack-Verriegelung (Montagelasche) Schritt 3.
Seite 93: Nach Dieser Aufgabe
Vorderseite des Racks Abbildung 27. Anheben des Servers Anhebepunkt Vorderseite des Racks Abbildung 28. Entfernen Sie den Server aus dem Rack. Lösehebel Drücken Sie die Lösehebel, um die Schienen vom Server zu lösen. Heben Sie die Vorderseite des Servers vorsichtig an, um die Nagelköpfe von den Aussparungen in den inneren Schienen zu lösen.
Seite 94: Server Im Rack Installieren
Server im Rack installieren Führen Sie die Anweisungen in diesem Abschnitt aus, um die den Server im Rack zu installieren. S036 18-32 kg (39 – 70 lb) 32 – 55 kg (70 – 121 lb) Vorsicht: Beim Anheben der Maschine die Arbeitsschutzrichtlinien beachten. R006 Vorsicht: Keine Gegenstände auf die in einem Rack installierte Einheit legen, es sei denn, die im Rack...
Seite 95 • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Werkzeugen für die Firmwareaktualisierung finden Sie unter „Firmware aktualisieren“ auf Seite 455. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list=...
Seite 96 Vorderseite des Racks Abbildung 30. Anheben des Servers Anhebepunkt Schritt 3. Setzen Sie den Server von der Vorderseite des Racks aus in den Schienen ein. Achtung: Sie können den Server nur dann installieren, wenn die Schienen vollständig ausgefahren sind. Vorderseite des Racks Abbildung 31.
Seite 97 Senken Sie den Server langsam nach unten und stellen Sie sicher, dass die anderen 3 Nagelköpfe auf der linken und rechten Seite des Servers in die entsprechenden Aussparungen einrasten. Anmerkung: Überprüfen Sie an den Seiten der Schienen, ob die Nagelköpfe ordnungsgemäß in den Aussparungen sitzen.
Seite 98 Schritt 5. (Optional) Server am Rack sichern. Installieren Sie eine M6-Schraube an jeder Schiene, um den Server an der Rückseite des Racks zu befestigen. Rückseite des Racks Abbildung 33. Sichern des Servers an der Rückseite des Racks Sichern Sie den Server an der Vorderseite des Racks. Befestigen Sie die beiden Rändelschrauben an der Vorderseite des Servers.
Seite 99: Hot-Swap-Laufwerk Austauschen
Nach dieser Aufgabe 1. Schließen Sie die Netzkabel und alle anderen Kabel, die Sie entfernt haben, wieder an. 2. Schalten Sie den Server und alle Peripheriegeräte ein. Siehe „Server einschalten“ auf Seite 3. Aktualisieren Sie die Serverkonfiguration. Siehe „Austausch von Komponenten abschließen“ auf Seite 283.
Seite 100 Anmerkung: Stellen Sie sicher, dass Sie Abdeckblenden für die Laufwerkpositionen zur Verfügung haben, wenn nach dem Entfernen einige Laufwerkpositionen leer bleiben. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Vorgehensweise Schritt 1. Wenn Sie die Sicherheitsfrontblende installiert haben, entfernen Sie sie zuerst. Informationen dazu finden Sie im Abschnitt „Sicherheitsfrontblende entfernen“...
Seite 101: Hot-Swap-Laufwerk Installieren
• Bevor Sie eine Komponente einem RAID-Array (Laufwerk, RAID-Karte usw.) entfernen, sichern Sie alle RAID-Konfigurationsinformationen. Eine Liste unterstützter Laufwerke finden Sie unter https://serverproven.lenovo.com Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver-...
Seite 102: Luftführung Austauschen
Abbildung 40. 3,5-Zoll-Hot-Swap-Laufwerk Abbildung 39. 2,5-Zoll-Hot-Swap-Laufwerk Schritt 3. Überprüfen Sie die Statusanzeige des Laufwerks, um sicherzustellen, dass das Laufwerk ordnungsgemäß funktioniert. Wenn die gelbe Statusanzeige des Laufwerks durchgehend leuchtet, liegt bei diesem Laufwerk ein Fehler vor und es muss ersetzt werden. Wenn die grüne Aktivitätsanzeige des Laufwerks blinkt, wird gerade auf das Laufwerk zugegriffen.
Seite 103: Luftführung Entfernen
Abbildung 41. Standardluftführung Abbildung 42. GPU-Luftführung Luftführung entfernen Führen Sie die Anweisungen in diesem Abschnitt aus, um die Luftführung zu entfernen. Zu dieser Aufgabe S033 Vorsicht: Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann.
Seite 104 Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Vorgehensweise Anmerkung: Die abgebildete Luftführung ist die Standardluftführung. Die Vorgehensweise für das Entfernen ist bei der GPU-Luftführung identisch. Schritt 1. Bereiten Sie die Aufgabe vor. Wenn der Server in einem Gehäuserahmen installiert ist, schieben Sie ihn aus den Gehäuserahmenlaufschienen heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Gehäuserahmen zu schieben.
Seite 105: Luftführung Installieren
Abbildung 44. Entfernen der Abdeckblende für Luftführung Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. Luftführung installieren Führen Sie die Anweisungen in diesem Abschnitt aus, um die Luftführung zu installieren. Zu dieser Aufgabe S033 Vorsicht:...
Seite 106 • Lesen Sie „Installationsrichtlinien“ auf Seite 61 „Sicherheitsprüfungscheckliste“ auf Seite 62, um sicherzustellen, dass Sie sicher arbeiten. Achtung: Um eine ausreichende Kühlung und Luftzirkulation sicherzustellen, müssen Sie die Luftführung vor dem Einschalten des Servers wieder einsetzen. Wenn der Server ohne die Luftführung betrieben wird, können die Komponenten des Servers beschädigt werden.
Seite 107: Cmos-Batterie (Cr2032) Austauschen
Im Folgenden finden Sie Informationen, die Sie beim Entfernen der CMOS-Batterie beachten müssen. • Bei der Entwicklung dieses Produkts hat Lenovo sich Ihre Sicherheit als Ziel gesetzt. Die Lithium-CMOS- Batterie muss sachgemäß behandelt werden, um mögliche Gefahren zu vermeiden. Wenn Sie die CMOS- Batterie austauschen, müssen Sie die lokalen Bestimmungen zur Batterieentsorgung beachten.
Seite 108 Distributor oder zuständigen Ansprechpartner gebührenfrei zurückgenommen, um auf geeignete Weise wiederverwertet oder entsorgt zu werden. • Ersatzbatterien können Sie bei der Kundenbetreuung oder Ihrem Vertragshändler bestellen. Informationen zu den Rufnummern der Lenovo Support für Ihre Region finden Sie unter https:// datacentersupport.lenovo.com/supportphonelist Anmerkung: Nachdem Sie die CMOS-Batterie ersetzt haben, müssen Sie den Server erneut konfigurieren...
Seite 109 Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Vorgehensweise Schritt 1. Bereiten Sie die Aufgabe vor. Wenn der Server in einem Gehäuserahmen installiert ist, schieben Sie ihn aus den Gehäuserahmenlaufschienen heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Gehäuserahmen zu schieben.
Seite 110: Cmos-Batterie Einsetzen
Im Folgenden finden Sie Informationen, die Sie beim Installieren der CMOS-Batterie beachten müssen. • Bei der Entwicklung dieses Produkts hat Lenovo sich Ihre Sicherheit als Ziel gesetzt. Die Lithium-CMOS- Batterie muss sachgemäß behandelt werden, um mögliche Gefahren zu vermeiden. Wenn Sie die CMOS- Batterie austauschen, müssen Sie die lokalen Bestimmungen zur Batterieentsorgung beachten.
Seite 111: Vordere Rückwandplatine Für Laufwerk Austauschen
Schritt 2. Setzen Sie die CMOS-Batterie ein. Stellen Sie sicher, dass die CMOS-Batterie richtig sitzt. Anmerkung: Stellen Sie vor der Installation der Batterie im Sockel sicher, dass die Seite mit dem Pluspol (+) nach oben weist. Abbildung 48. Installieren der CMOS-Batterie Neigen Sie die Batterie und setzen Sie sie am positiven Ende in den Sockel ein.
Seite 112 • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und alle externen Kabel ab. Informationen dazu finden Sie im Abschnitt „Server ausschalten“ auf Seite • Bevor Sie Entfernungen oder Änderungen an Laufwerken, Laufwerkcontrollern (einschließlich Controllern, die in die Systemplatinenbaugruppe integriert sind), Rückwandplatinen für Laufwerke oder Laufwerkkabeln vornehmen, sichern Sie alle wichtigen Daten, die auf den Laufwerken gespeichert sind.
Seite 113: Rückwandplatine Für Laufwerke Mit 24 Positionen Und Expander
Abbildung 49. Entfernen der Rückwandplatine für Laufwerke mit 8 Positionen Heben Sie die Lösehebel an. Neigen Sie die Rückwandplatine an der Oberseite, um sie von den zwei Stiften am Gehäuse zu lösen. • Rückwandplatine für Laufwerke mit 24 Positionen und Expander Kapitel 5 Prozeduren beim Hardwareaustausch...
Seite 114: Vordere Rückwandplatine Für 2,5-Zoll-Laufwerke Installieren
Abbildung 50. Entfernen der Rückwandplatine für Laufwerke mit 24 Positionen und Expander Heben Sie alle sechs Lösehebel an. Neigen Sie die Rückwandplatine an der Oberseite, um sie von den Stiften am Gehäuse zu lösen. Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 115 In der folgenden Tabelle sind die unterstützten Rückwandplatinenkombinationen aufgelistet. Installieren Sie die Rückwandplatine entsprechend Ihrer Serverkonfiguration. Abbildung 51. Nummerierung der Rückwandplatinen für Laufwerke Anzahl Rückwandplatine Rückwandplatine Rückwandplatine Rück- wand- platinen • SAS/SATA mit 8 Positionen • NVMe mit 8 Positionen •...
Seite 116 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- list/ finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. • Weitere Informationen zu den Werkzeugen für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 117 Abbildung 52. Installieren der Rückwandplatine für Laufwerke mit 8 Positionen Richten Sie die Unterseite der Rückwandplatine an den Schlitzen im Gehäuse aus. Neigen Sie die Rückwandplatine in die vertikale Position, richten Sie die Öffnungen an der Rückwandplatine an den Stiften am Gehäuse aus und drücken Sie die Rückwandplatine in Position.
Seite 118: Vordere Rückwandplatine Für 3,5-Zoll-Laufwerke Entfernen
Abbildung 53. Installieren der Rückwandplatine für Laufwerke mit 24 Positionen und Expander Richten Sie die Unterseite der Rückwandplatine an den Schlitzen im Gehäuse aus. Neigen Sie die Rückwandplatine in die vertikale Position, richten Sie die Öffnungen an der Rückwandplatine an den Stiften am Gehäuse aus und drücken Sie die Rückwandplatine in Position.
Seite 119 • 3,5-Zoll-SAS/SATA-Rückwandplatine mit 12 Positionen • 3,5-Zoll-AnyBay-Rückwandplatine mit 12 Positionen • 3,5-Zoll-Rückwandplatine mit 12 Positionen und Expander In der folgenden Abbildung wird die 3,5-Zoll-SAS/SATA-Rückwandplatine mit 12 Positionen als Beispiel verwendet. Die Vorgehensweise für die anderen Rückwandplatinen ist identisch. Achtung: • Lesen Sie „Installationsrichtlinien“...
Seite 120: Vordere Rückwandplatine Für 3,5-Zoll-Laufwerke Installieren
Abbildung 54. Entfernen der Rückwandplatine für 3,5-Zoll-Laufwerke Ziehen Sie die Kolben heraus und schieben Sie die Rückwandplatine wie dargestellt leicht zur Seite. Drehen Sie die Rückwandplatine leicht nach unten, um sie von den vier Haken am Gehäuse zu lösen. Heben Sie dann die Rückwandplatine vorsichtig aus dem Gehäuse heraus. Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 121 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Werkzeugen für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 122 Anmerkung: Je nach Typ Ihrer Rückwandplatine weicht sie möglicherweise von den Abbildungen Abbildung 55. Installation der Rückwandplatine für 3,5-Zoll-Laufwerke Richten Sie die Rückwandplatine am Gehäuse aus und senken Sie sie in das Gehäuse ab. Setzen Sie dann die Rückwand so ein, dass sie leicht nach hinten geneigt ist. Drehen Sie die Rückwandplatine in die vertikale Position, um sicherzustellen, dass die vier Haken am Gehäuse durch die entsprechenden Bohrungen in der Rückwandplatine geführt werden.
Seite 123: E/A-Modul An Der Vorderseite Austauschen
E/A-Modul an der Vorderseite austauschen Mithilfe der Informationen in diesem Abschnitt können Sie das E/A-Modul an der Vorderseite entfernen und installieren. Das E/A-Modul an der Vorderseite variiert je nach Modell. Bei den meisten Modellen befindet sich das E/A- Modul an der Vorderseite an der rechten Rack-Verriegelung. Das E/A-Modul an der Vorderseite an der Datenträgerposition wird nur in den folgenden Servermodellen unterstützt: •...
Seite 124 Vordere Bedienerkonsole mit einer LCD-Anzeige (auch Vordere Bedienerkonsole ohne eine LCD-Anzeige „integrierte Diagnoseanzeige“ genannt) Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 61 „Sicherheitsprüfungscheckliste“ auf Seite 62, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und alle externen Kabel ab.
Seite 125 • Die Anschlüsse auf Ihrer Systemplatinenbaugruppe sehen ggf. anders als in der Abbildung aus, aber die Vorgehensweise für das Entfernen ist die gleiche. 1. Drücken Sie den Lösehebel, um den Anschluss zu lösen. 2. Trennen Sie den Anschluss von der Kabelbuchse. Abbildung 58.
Seite 126: E/A-Modul An Der Vorderseite Installieren
Schritt 4. (Optional) Wenn Sie die integrierte Diagnoseanzeige austauschen, entfernen Sie die Diagnoseanzeige vom E/A-Modul an der Vorderseite. Abbildung 61. Entfernen der Diagnoseanzeige Drücken Sie die Klemmen wie dargestellt nach unten. Ziehen Sie die Diagnoseanzeige am Griff, um sie aus der Baugruppe zu heben. Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 127 Vordere Bedienerkonsole mit einer LCD-Anzeige (auch Vordere Bedienerkonsole ohne eine LCD-Anzeige „integrierte Diagnoseanzeige“ genannt) Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 61 „Sicherheitsprüfungscheckliste“ auf Seite 62, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und alle externen Kabel ab.
Seite 128: Kapitel 6 "Interne Kabelführung" Auf Seite
Abbildung 62. Installieren der Diagnoseanzeige Schritt 3. Installieren Sie das E/A-Modul an der Vorderseite. Abbildung 64. E/A-Modul an der Vorderseite mit Abbildung 63. E/A-Modul an der Vorderseite ohne LCD-Anzeige (integrierte Diagnoseanzeige) LCD-Anzeige Setzen Sie das E/A-Modul an der Vorderseite ins vordere Gehäuse ein. Bringen Sie die Schraube an, um das E/A-Modul an der Vorderseite zu befestigen.
Seite 129: Gpu Austauschen
GPU austauschen Verwenden Sie diese Informationen, um einen GPU-Adapter zu entfernen und zu installieren. • „GPU-Adapter entfernen“ auf Seite 120 • „GPU-Adapter installieren“ auf Seite 124 Luftführung Unterstützte GPU-Adapter GPUs mit halber Länge und einfacher Breite Abbildung 65. Standardluftführung • GPUs mit voller Länge, voller Höhe und einfacher Breite •...
Seite 130: Gpu-Adapter Entfernen
Abdeckblende der GPU-Luftführung/Zusätzliche Szenario Luftführung Wenn die GPU-Luftführung verwendet wird, aber keine Adapterkarte mit einem GPU-Adapter installiert ist, installieren Sie diese Abdeckblende auf der GPU- Luftführung. Abbildung 67. Abdeckblende der GPU-Luftführung Wenn ein FHFL-GPU-Adapter mit einfacher Breite auf PCIe-Steckplatz 1, 4 oder 7 installiert ist, der benachbarte Steckplatz (Steckplatz 2, 5 bzw.
Seite 131 Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Vorgehensweise Schritt 1. Bereiten Sie die Aufgabe vor. Wenn der Server in einem Gehäuserahmen installiert ist, schieben Sie ihn aus den Gehäuserahmenlaufschienen heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Gehäuserahmen zu schieben.
Seite 132 Abbildung 70. Adapterkartenbaugruppe entfernen Öffnen Sie die blaue Verriegelung an der GPU-Luftführung. Lösen Sie die Schraube, mit der die Adapterkartenbaugruppe befestigt ist. Fassen Sie die Adapterkartenbaugruppe an den Kanten an und heben Sie sie vorsichtig nach oben aus dem Gehäuse heraus. •...
Seite 133 – Wenn Sie Kabel von der Systemplatinenbaugruppe abziehen müssen, lösen Sie zuerst alle Verriegelungen oder Lösehebel an Kabelanschlüssen. Wenn Sie den Hebel nicht vor dem Entfernen der Kabel lösen, werden die Kabelbuchsen auf der Systemplatinenbaugruppe beschädigt. Bei einer Beschädigung der Kabelbuchsen muss ggf.
Seite 134: Gpu-Adapter Installieren
Abbildung 72. GPU-Adapter entfernen Drehen Sie die GPU-Adaptersicherung in die geöffnete Position. Halten Sie den GPU-Adapter an den Kanten und ziehen Sie ihn vorsichtig aus dem PCIe- Steckplatz. Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 135 • Alle installierten GPU-Adapter müssen identisch sein. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Vorgehensweise Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers.
Seite 136 Abbildung 74. Installieren einer zusätzlichen Luftführung 1 2. Schließen Sie das GPU-Netzkabel an. Siehe Kapitel 6 „Interne Kabelführung“ auf Seite 285. 3. Installieren Sie die Adapterkartenbaugruppe mit dem GPU-Adapter. ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 137 Abbildung 75. Installieren der Adapterkartenbaugruppe Richten Sie die Adapterkarte am PCIe-Steckplatz auf der Systemplatinenbaugruppe aus. Schieben Sie die Adapterkarte vorsichtig gerade in den Steckplatz, bis sie ordnungsgemäß eingesetzt ist. Öffnen Sie die blaue Verriegelung an der GPU-Luftführung und befestigen Sie das Ende des GPU-Adapters.
Seite 138 Abbildung 76. Installieren einer zusätzlichen Luftführung 2 • GPU-Adapter auf Adapterkartenbaugruppe 3 1. Schließen Sie die Kabel von der Adapterkarte 3 und dem GPU-Adapter an die Systemplatinenbaugruppe an. Siehe Kapitel 6 „Interne Kabelführung“ auf Seite 285. 2. Installieren Sie die GPU-Luftführung. 3.
Seite 139: T30-Torx-Mutter Am Kühlkörper Austauschen
Abbildung 77. Installieren der Abdeckblenden der GPU-Luftführung Nach dieser Aufgabe Schließen Sie den Austausch von Komponenten ab, Siehe „Austausch von Komponenten abschließen“ auf Seite 283. T30-Torx-Mutter am Kühlkörper austauschen Verwenden Sie diese Informationen, um eine T30-Torx-Mutter am Kühlkörper zu entfernen und zu installieren.
Seite 140 Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Vorgehensweise Schritt 1. Bereiten Sie die Aufgabe vor. Wenn der Server in einem Gehäuserahmen installiert ist, schieben Sie ihn aus den Gehäuserahmenlaufschienen heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Gehäuserahmen zu schieben.
Seite 141: T30-Torx-Mutter Am Kühlkörper Befestigen
Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Werkzeugen für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 142: Internen Raid/Hba/Expander-Adapter Austauschen
Abbildung 79. Anbringen einer T30-Torx-Mutter am Kühlkörper Anmerkung: Berühren Sie nicht die Goldkontakte auf der Unterseite des Prozessors. Drehen Sie den Kippschutzbügel nach innen. Setzen Sie die T30-Torx-Mutter unter den Kippschutzbügel und richten Sie sie dann im dargestellten Winkel am Sockel aus. Drücken Sie die untere Kante der T30-Torx-Mutter in den Sockel, bis sie hörbar einrastet.
Seite 143: Internen Raid/Hba/Expander-Adapter Entfernen
Internen RAID/HBA/Expander-Adapter entfernen Mithilfe dieser Informationen können Sie einen internen CFF RAID-Adapter, einen internen CFF HBA-Adapter oder einen internen CFF RAID-Expander-Adapter entfernen. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 61 „Sicherheitsprüfungscheckliste“ auf Seite 62, um sicherzustellen, dass Sie sicher arbeiten. •...
Seite 144: Internen Raid/Hba/Expander-Adapter Installieren
Abbildung 80. Abziehen der Kabel von der Systemplatinenbaugruppe Schritt 2. Heben Sie den blauen Berührungspunkt an, schieben Sie den Adapter geringfügig in die dargestellte Richtung und heben Sie ihn vorsichtig aus dem Gehäuse. Abbildung 81. Entfernen des internen CFF-Adapters Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 145 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Werkzeugen für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 146: Schalter Gegen Unbefugten Zugriff Austauschen
Abbildung 82. Installieren des internen CFF-Adapters Schritt 3. Verbinden Sie die Kabel mit dem Adapter. Siehe Kapitel 6 „Interne Kabelführung“ auf Seite 285. Nach dieser Aufgabe Schließen Sie den Austausch von Komponenten ab, (Siehe „Austausch von Komponenten abschließen“ auf Seite 283.) Schalter gegen unbefugten Zugriff austauschen Mithilfe der Informationen in diesem Abschnitt können Sie den Schalter gegen unbefugten Zugriff entfernen...
Seite 147 Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Vorgehensweise Schritt 1. Bereiten Sie die Aufgabe vor. Wenn der Server in einem Gehäuserahmen installiert ist, schieben Sie ihn aus den Gehäuserahmenlaufschienen heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Gehäuserahmen zu schieben.
Seite 148: Schalter Gegen Unbefugten Zugriff Installieren
1. Installieren Sie einen neuen Schalter gegen unbefugten Zugriff. Siehe „Schalter gegen unbefugten Zugriff installieren“ auf Seite 138. 2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
Seite 149 Anmerkung: Stellen Sie sicher, dass das Kabel für den Schalter gegen unbefugten Zugriff durch die Kabelklemme und die Aussparung am Lüfterrahmen geführt wird. Andernfalls kann das Kabel unter den Lüfterrahmen rutschen, die Kontaktfläche zwischen Lüfterrahmen und Systemplatinenbaugruppe wird uneben und die Lüfterverbindung kann sich lösen. Setzen Sie den Schalter gegen unbefugten Zugriff in den Halter am Lüfterrahmen ein und drücken Sie ihn in die dargestellte Richtung, bis er richtig eingesetzt ist.
Seite 150: M.2-Laufwerk Und M.2-Rückwandplatine Austauschen
M.2-Laufwerk und M.2-Rückwandplatine austauschen Mithilfe dieser Informationen können Sie ein M.2-Laufwerk und eine M.2-Rückwandplatine entfernen und installieren. • „M.2-Laufwerk entfernen“ auf Seite 140 • „M.2-Laufwerk installieren“ auf Seite 141 • „M.2-Rückwandplatine entfernen“ auf Seite 143 • „M.2-Rückwandplatine installieren“ auf Seite 146 M.2-Laufwerk entfernen Hier erfahren Sie, wie Sie ein M.2-Laufwerk entfernen.
Seite 151: M.2-Laufwerk Installieren
Abbildung 84. Entfernen des M.2-Laufwerks Drücken Sie beide Seiten der Halterung Schieben Sie die Halterung vom M.2-Laufwerk weg. Drehen Sie das hintere Ende des M.2-Laufwerks in einen Winkel von etwa 30 Grad. Ziehen Sie das M.2-Laufwerk vom Anschluss Nach dieser Aufgabe 1.
Seite 152 • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Werkzeugen für die Firmwareaktualisierung finden Sie unter „Firmware aktualisieren“ auf Seite 455. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list=...
Seite 153: M.2-Rückwandplatine Entfernen
Steckplatz 0 Steckplatz 1 A A b b b b i i l l d d u u n n g g 8 8 6 6 . . M M . . 2 2 - - L L a a u u f f w w e e r r k k s s t t e e c c k k p p l l a a t t z z Schritt 4.
Seite 154 • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. • Bevor Sie Entfernungen oder Änderungen an Laufwerken, Laufwerkcontrollern (einschließlich Controllern, die in die Systemplatinenbaugruppe integriert sind), Rückwandplatinen für Laufwerke oder Laufwerkkabeln vornehmen, sichern Sie alle wichtigen Daten, die auf den Laufwerken gespeichert sind.
Seite 155 Abbildung 89. Entfernen der M.2-Rückwandplatine von der Luftführung Lösen Sie die Schraube, mit der die M.2-Rückwandplatine an der Luftführung befestigt ist. Ziehen Sie die Halteklammer an der Luftführung zur Seite und halten Sie sie fest. Entfernen Sie die M.2-Rückwandplatine von der Luftführung und lösen Sie die Halteklammer.
Seite 156: M.2-Rückwandplatine Installieren
Abbildung 91. Entfernen der M.2-Rückwandplatine aus der mittleren Laufwerkhalterung Lösen Sie die Schraube in der Mitte der M.2-Rückwandplatine. Lösen Sie die Schraube am Ende der M.2-Rückwandplatine. Entfernen Sie die M.2-Rückwandplatine aus der mittleren Laufwerkhalterung. Nach dieser Aufgabe 1. Installieren Sie eine neue M.2-Rückwandplatine. Siehe „M.2-Rückwandplatine installieren“...
Seite 157 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- list/ finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. • Weitere Informationen zu den Werkzeugen für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 158 Abbildung 93. Installieren der M.2-Rückwandplatine an der mittleren Laufwerkhalterung Richten Sie die Schrauben an der M.2-Rückwandplatine mit den Schraubenlöchern an der Laufwerkhalterung aus. Setzen Sie anschließend die Rückwandplatine in die Laufwerkhalterung ein. Ziehen Sie die Schraube in der Mitte der M.2-Rückwandplatine fest. Ziehen Sie die Schraube am Ende der M.2-Rückwandplatine fest.
Seite 159: Speichermodul Austauschen
Abbildung 94. Schließen des Griffs der mittleren Laufwerkhalterung Schritt 3. Schließen Sie die Kabel der M.2-Rückwandplatine an die M.2-Rückwandplatine an. Abbildung 95. Anschließen der Kabel der M.2-Rückwandplatine an die M.2-Rückwandplatine Nach dieser Aufgabe Schließen Sie den Austausch von Komponenten ab, Siehe „Austausch von Komponenten abschließen“...
Seite 160: Speichermodul Entfernen
Speichermodul entfernen Verwenden Sie diese Informationen, um ein Speichermodul zu entfernen. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 61 „Sicherheitsprüfungscheckliste“ auf Seite 62, um sicherzustellen, dass Sie sicher arbeiten. • Speichermodule sind empfindlich gegen statische Entladungen und erfordern eine spezielle Handhabung. Siehe Standardrichtlinien für „Umgang mit aufladungsempfindlichen Einheiten“...
Seite 161: Speichermodul Installieren
Schritt 2. Entfernen Sie das Speichermodul aus dem Steckplatz. Achtung: Gehen Sie mit den Halteklammern vorsichtig um, damit sie nicht brechen und die Speichermodul-Steckplätze nicht beschädigt werden. Abbildung 96. Entfernen des Speichermoduls Öffnen Sie vorsichtig die Halteklammer auf beiden Seiten des Speichermodul- Steckplatzes.
Seite 162 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Werkzeugen für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 163: Mittlere Laufwerkhalterung Und Rückwandplatine Für Laufwerke Austauschen
• Wenn zwischen dem Speichermodul und den Halteklammern eine Lücke bleibt, wurde das Speichermodul nicht richtig eingesetzt. Öffnen Sie in diesem Fall die Halteklammern, nehmen Sie das Speichermodul heraus und setzen Sie es erneut ein. Abbildung 97. Speichermodul installieren Öffnen Sie vorsichtig die Halteklammer auf beiden Seiten des Speichermodul- Steckplatzes.
Seite 164: Mittlere Laufwerkhalterung Und Rückwandplatinen Für Laufwerke Entfernen
Laufwerkhalterungstyp Rückwandplatinentyp Mittlere 2,5-Zoll-Laufwerkhalterung mit 8 Positionen • Zwei 2,5-Zoll-SAS/SATA-Rückwandplatinen mit 4 Positionen • Zwei 2,5-Zoll-NVMe-Rückwandplatinen mit 4 Positionen Mittlere 3,5-Zoll-Laufwerkhalterung mit 4 Positionen Eine 3,5-Zoll-SAS/SATA-Rückwandplatine mit 4 Positionen • „Mittlere Laufwerkhalterung und Rückwandplatinen für Laufwerke entfernen“ auf Seite 154 •...
Seite 165 antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. • Bevor Sie Entfernungen oder Änderungen an Laufwerken, Laufwerkcontrollern (einschließlich Controllern, die in die Systemplatinenbaugruppe integriert sind), Rückwandplatinen für Laufwerke oder Laufwerkkabeln vornehmen, sichern Sie alle wichtigen Daten, die auf den Laufwerken gespeichert sind. •...
Seite 166 Ziehen und drehen Sie die blauen Kolbenstifte, um die Laufwerkhalterung zu lösen. Heben Sie die Laufwerkhalterung vorsichtig aus dem Gehäuse. Schritt 3. Entfernen Sie die mittlere Rückwandplatine für Laufwerke. Anmerkung: Je nach Typ Ihrer Rückwandplatine weicht sie möglicherweise von den Abbildungen Abbildung 99.
Seite 167: Mittlere Rückwandplatinen Für Laufwerke Und Laufwerkhalterung Installieren
Öffnen Sie die Entriegelungshebel in der dargestellten Richtung. Neigen Sie die Rückwandplatine an der Oberseite, um sie von den Stiften an der Laufwerkhalterung zu lösen. Heben Sie die Rückwandplatine vorsichtig aus der Laufwerkhalterung heraus. Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 168 Abbildung 101. Installieren der mittleren Rückwandplatine für 2,5-Zoll-Laufwerke Richten Sie die Unterseite der Rückwandplatine an den Stiften an der Unterseite der Laufwerkhalterung aus und senken Sie die Rückwandplatine in die Laufwerkhalterung ab. Schieben Sie die Oberseite der Rückwandplatine nach vorne, bis sie hörbar einrastet. Stellen Sie sicher, dass die Öffnungen in der Rückwandplatine durch die Stifte an der Laufwerkhalterung geführt sind und die Entriegelungshebel die Rückwandplatine in dieser Position sichern.
Seite 169 Richten Sie die Unterseite der Rückwandplatine an den Stiften an der Unterseite der Laufwerkhalterung aus und senken Sie die Rückwandplatine in die Laufwerkhalterung ab. Schieben Sie die Oberseite der Rückwandplatine nach vorne, damit die Öffnungen in der Rückwandplatine durch die Stifte an der Laufwerkhalterung geführt sind, und schließen Sie die Entriegelungshebel, um die Rückwandplatine in dieser Position zu befestigen.
Seite 170: Ocp-Modul Austauschen
OCP-Modul austauschen Mithilfe der Informationen in diesem Abschnitt können Sie das OCP-Modul entfernen und installieren. • „OCP-Modul entfernen“ auf Seite 160 • „OCP-Modul installieren“ auf Seite 161 OCP-Modul entfernen Mithilfe der Informationen in diesem Abschnitt können Sie das OCP-Modul entfernen. Zu dieser Aufgabe Vorsicht: Schalten Sie den Server aus und trennen Sie alle Netzkabel von den jeweiligen Stromquellen, bevor...
Seite 171: Ocp-Modul Installieren
Schritt 2. (Optional) Entfernen Sie das OCP-Etikett. Abbildung 105. Entfernen des OCP-Etiketts Nach dieser Aufgabe 1. Installieren Sie ein neues OCP-Modul oder eine Abdeckblende. 2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
Seite 172 Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche. Schritt 2.
Seite 173: Pcie-Adapter Und Adapterkartenbaugruppe Austauschen
Schließen Sie den Austausch von Komponenten ab, Siehe „Austausch von Komponenten abschließen“ auf Seite 283. PCIe-Adapter und Adapterkartenbaugruppe austauschen Mithilfe der Informationen in diesem Abschnitt können Sie eine Adapterkartenbaugruppe und einen PCIe- Adapter entfernen und installieren. Der PCIe-Adapter kann eine Ethernet-Karte, ein Host-Bus-Adapter, ein RAID-Adapter, ein PCIe-SSD-Adapter oder ein sonstiger unterstützter PCIe-Adapter sein.
Seite 174 Tabelle 30. Adapterrahmen Rückseitige Adapterrahmen 1 Adapterrahmen 2 Adapterrahmen 3 oder Serverkonfiguration 4LP Adapterrahmen 3/4 Adapterrahmen 3 • Adapterrahmen mit • Adapterrahmen mit 3 Steckplätzen 3 Steckplätzen • Gen 4 Konfiguration mit 8 PCIe- Steckplätzen • Gen 5 • Adapterrahmen mit •...
Seite 175: Adapterkartenbaugruppe Entfernen
Tabelle 30. Adapterrahmen (Forts.) Rückseitige Adapterrahmen 1 Adapterrahmen 2 Adapterrahmen 3 oder Serverkonfiguration 4LP Adapterrahmen 3/4 • Adapterrahmen mit • Adapterrahmen mit 3 Steckplätzen 1 Steckplatz Konfiguration mit einer hinteren 2 x 3,5-Zoll- Laufwerkhalterung • Adapterrahmen mit • Adapterrahmen mit 1 Steckplatz 1 Steckplatz Konfiguration mit einer...
Seite 176 Server aus dem Gehäuserahmen zu schieben. Siehe „Server aus dem Gehäuserahmen entfernen“ auf Seite Entfernen Sie die obere Abdeckung. Siehe „Obere Abdeckung entfernen“ auf Seite 280. Wenn auf der Adapterkarte ein PCIe-Adapter installiert ist, notieren Sie sich zuerst die Kabelanschlüsse. Ziehen Sie dann alle Kabel vom PCIe-Adapter ab. Anmerkungen: •...
Seite 177 Abbildung 109. Entfernen der Adapterkartenbaugruppe 1 Lösen Sie die Schraube, mit der die Adapterkartenbaugruppe befestigt ist. Fassen Sie die Adapterkartenbaugruppe an den Kanten an und heben Sie sie vorsichtig nach oben aus dem Gehäuse heraus. • Adapterkartenbaugruppe 3 Anmerkung: In der folgenden Abbildung wird der Gen 5 Adapterrahmen 3 als Beispiel verwendet.
Seite 178 Abbildung 110. Entfernen der Adapterkartenbaugruppe 3 • 4LP Adapterkartenbaugruppe 3/4 1. Entfernen Sie die Adapterkartenbaugruppe 3 und 4. Abbildung 111. Entfernen der Adapterkartenbaugruppe 3/4 2. Entfernen Sie den Adaptereinbaurahmen. ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 179: Pcie-Adapter Entfernen
Abbildung 112. Entfernen des Adaptereinbaurahmens Entfernen Sie die Schrauben, mit denen der Adaptereinbaurahmen befestigt ist. Ziehen Sie den Adaptereinbaurahmen nach hinten und heben Sie ihn anschließend aus dem Gehäuse heraus. Nach dieser Aufgabe 1. Entfernen Sie den PCIe-Adapter aus der Adapterkartenbaugruppe. Siehe „PCIe-Adapter entfernen“...
Seite 180 • Bevor Sie eine Komponente einem RAID-Array (Laufwerk, RAID-Karte usw.) entfernen, sichern Sie alle RAID-Konfigurationsinformationen. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Vorgehensweise Schritt 1. Bereiten Sie die Aufgabe vor. Wenn der Server in einem Gehäuserahmen installiert ist, schieben Sie ihn aus den Gehäuserahmenlaufschienen heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Gehäuserahmen zu schieben.
Seite 181 Abbildung 114. Entfernen eines PCIe-Adapters aus Adapterrahmen 3 Drücken Sie die Halteklammer nach unten. Drehen Sie die PCIe-Adaptersicherung in die geöffnete Position. Fassen Sie den PCIe-Adapter an den Kanten und ziehen Sie ihn vorsichtig aus dem PCIe- Steckplatz. • 4LP Adapterrahmen 3/4 Abbildung 115.
Seite 182 Abbildung 116. Entfernen der Adapterkarte aus Adapterrahmen 1 oder Adapterrahmen 2 Lösen Sie die Schraube, mit der die Adapterkarte befestigt ist. Fassen Sie die Adapterkarte an den Kanten an und nehmen Sie sie vorsichtig aus der Adapterhalterung heraus. • Adapterkarte 3 Anmerkung: In der folgenden Abbildung wird der Gen 5 Adapterrahmen 3 als Beispiel verwendet.
Seite 183: Pcie-Adapter Installieren
Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Werkzeugen für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 184 Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Vorgehensweise Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
Seite 185 Abbildung 120. Installieren der Adapterkarte in Adapterrahmen 3 Richten Sie die Adapterkarte am Adapterrahmen aus und setzen Sie sie in den Adapterrahmen ein. Installieren Sie die zwei Schrauben, um die Adapterkarte zu befestigen. • Adapterkarte 3/4 Abbildung 121. Installieren der Adapterkarte in 4LP Adapterrahmen 3/4 Richten Sie die Adapterkarte am Adapterrahmen aus und setzen Sie sie in den Adapterrahmen ein.
Seite 186 Abbildung 122. Installieren des PCIe-Adapters im Adapterrahmen 1 oder Adapterrahmen 2 Öffnen Sie die Sicherung. Richten Sie den PCIe-Adapter am PCIe-Steckplatz auf der Adapterkarte aus. Schieben Sie den PCIe-Adapter vorsichtig gerade in den Steckplatz, bis er fest sitzt und seine Halterung fixiert ist.
Seite 187: Adapterkartenbaugruppe Installieren
Abbildung 124. Installieren eines PCIe-Adapters im 4LP Adapterrahmen 3/4 Richten Sie den PCIe-Adapter am PCIe-Steckplatz auf der Adapterkarte aus. Schieben Sie den PCIe-Adapter vorsichtig gerade in den Steckplatz, bis er fest sitzt und seine Halterung fixiert ist. Ziehen Sie die Schraube fest, um den PCIe-Adapter zu befestigen. Nach dieser Aufgabe 1.
Seite 188 • Adapterkartenbaugruppe 1 (identisch für Adapterkartenbaugruppe 2) Anmerkung: In der folgenden Abbildung wird der Adapterrahmen mit 3 Steckplätzen als Beispiel verwendet. Das Austauschverfahren für den Adapterrahmen mit 1 Steckplatz ist ähnlich. Abbildung 125. Installation der Adapterkartenbaugruppe 1 Richten Sie die Adapterkarte am Adaptersteckplatz auf der Systemplatinenbaugruppe aus. Schieben Sie die Adapterkarte vorsichtig gerade in den Steckplatz, bis sie ordnungsgemäß...
Seite 189 Abbildung 126. Installation der Adapterkartenbaugruppe 3 • 4LP Adapterkartenbaugruppe 3/4 1. Installieren Sie den Adaptereinbaurahmen. Abbildung 127. Installieren des Adaptereinbaurahmens Richten Sie den Adaptereinbaurahmen mit dem Stift und den Schraubenlöchern am Gehäuse aus. Bringen Sie die Schrauben an, um den Adaptereinbaurahmen am Gehäuse zu befestigen.
Seite 190: Netzteil Austauschen
2. Installieren Sie die Adapterkartenbaugruppe 3 und die Adapterkartenbaugruppe 4 im Adapterrahmen. Abbildung 128. Installation der Adapterkartenbaugruppe 3/4 Schritt 2. Schließen Sie die Kabel an die Adapterkarte und den PCIe-Adapter an. Siehe Kapitel 6 „Interne Kabelführung“ auf Seite 285. Nach dieser Aufgabe Schließen Sie den Austausch von Komponenten ab, Siehe „Austausch von Komponenten abschließen“...
Seite 191 S035 Vorsicht: Die Abdeckung des Netzteils oder einer Komponente, die mit diesem Etikett versehen ist, darf niemals entfernt werden. In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf. Diese Komponenten enthalten keine Teile, die gewartet werden müssen. Besteht der Verdacht eines Fehlers an einem dieser Teile, ist ein Kundendiensttechniker zu verständigen.
Seite 192 VORSICHT: 240-V-Gleichstromeingang (Eingangsbereich: 180 – 300 V) wird NUR auf dem chinesischen Kontinent unterstützt. Gehen Sie wie folgt vor, um das Netzkabel einer 240-V-DC-Netzteileinheit sicher zu entfernen. Andernfalls kann es zu Datenverlust und anderen Beschädigungen am Gerät kommen. Schäden und Verluste, die durch unsachgemäße Handhabung verursacht werden, sind nicht von der Herstellergarantie abgedeckt.
Seite 193: Netzteileinheit Entfernen
S029 Gefahr Bei -48-V-Gleichstromnetzteilen können an Netzkabeln gefährliche Spannungen anliegen. Um einen Stromschlag zu vermeiden: • Anschließen/Trennen von -48-V-Gleichstromnetzkabeln, wenn Sie Einheiten mit redundanten Netzteilen entfernen/installieren müssen. Zum Anschließen der Kabel gehen Sie wie folgt vor: Zum Abziehen der Kabel gehen Sie wie folgt vor: 1.
Seite 194 Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Vorgehensweise Schritt 1. Wenn ein Kabelträger (CMA) installiert ist, passen Sie den CMA an, um Zugang zur Netzteilposition zu erhalten. Drücken Sie die Sperrhalterung nach unten und drehen Sie sie in die geöffnete Position.
Seite 195: Netzteileinheit Installieren
Für die Unterstützung des Redundanzmodus oder der Hot-Swap-Funktionalität müssen Sie ein zusätzliches Hot-Swap-Netzteil installieren. • Wenn Sie das vorhandene Netzteil mit einem neuen Netzteil ersetzen: – Verwenden Sie Lenovo Capacity Planner, um die erforderliche Leistungskapazität für Ihre Serverkonfiguration zu berechnen. Weitere Informationen zu Lenovo Capacity Planner sind hier verfügbar: https://datacentersupport.lenovo.com/solutions/lnvo-lcp...
Seite 196 Abbildung 131. Beispiel für ein Netzteiletikett auf der oberen Abdeckung Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 61 „Sicherheitsprüfungscheckliste“ auf Seite 62, um sicherzustellen, dass Sie sicher arbeiten. • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen.
Seite 197: Mikroprozessor Und Kühlkörper Austauschen (Nur Qualifizierte Kundendiensttechniker)
Prozessor-Kühlkörpermodul (PHM) bezeichnet wird, einen Prozessor oder einen Kühlkörper aus. Wichtig: Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren.
Seite 198 Zu dieser Aufgabe S002 Vorsicht: Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Seite 199 Abbildung 133. PHM-Komponenten Kühlkörper Halteklammern zum Sichern des Prozessors im Träger Dreieckige Markierung am Kühlkörper Dreieckige Markierung am Träger Prozessorkennzeichnungsetikett Prozessor-Auswurfgriff Mutter und Bügelhalterung Prozessor-Heatspreader T30-Torx-Mutter Wärmeleitpaste Kippschutzbügel Prozessorkontakte Prozessorträger dreieckige Markierung am Prozessor Halteklammern zum Sichern des Trägers am Kühlkörper Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar:...
Seite 200 Server aus dem Gehäuserahmen zu schieben. Siehe „Server aus dem Gehäuserahmen entfernen“ auf Seite Entfernen Sie die obere Abdeckung. Informationen dazu finden Sie im Abschnitt „Obere Abdeckung entfernen“ auf Seite 280. Wenn Ihr Server über eine Luftführung oder mittlere Halterung verfügt, entfernen Sie diese zuerst.
Seite 201 Abbildung 135. Entfernen eines T-förmigen Hochleistungs-PHMs Lösen Sie die T30-Torx-Muttern am PHM vollständig in der Reihenfolge zum Entfernen, die auf dem Kühlkörperschild angegeben ist. Drehen Sie die Kippschutzbügel nach innen. Heben Sie das PHM vorsichtig aus dem Prozessorsockel. Wenn das PHM nicht vollständig aus dem Sockel herausgezogen werden kann, lösen Sie die T30-Torx-Muttern noch weiter und versuchen Sie es erneut.
Seite 202: Prozessor Von Träger Und Kühlkörper Trennen
1. Öffnen Sie vorsichtig die Halteklammern auf beiden Seiten der Speichermodul-Steckplätze neben der linken und rechten Seite des Prozessors. 2. Richten Sie die PHM-Abdeckblende an den Steckplätzen aus und setzen Sie die PHM-Abdeckblende mit beiden Händen in die Steckplätze. Drücken Sie die PHM-Abdeckblende gerade nach unten in die Steckplätze, bis die Halteklammern hörbar in die verriegelte Position einrasten.
Seite 203 Abbildung 137. Trennen eines Prozessors von Kühlkörper und Träger Anmerkung: Berühren Sie nicht die Kontakte am Prozessor. Heben Sie den Griff an, um den Prozessor aus dem Träger zu lösen. Greifen Sie den Prozessor an den Kanten und heben Sie ihn dann aus dem Kühlkörper und dem Träger.
Seite 204: Prozessor Und Kühlkörper Installieren
• Eine Liste der für Ihren Server unterstützten Prozessoren finden Sie unter https://serverproven.lenovo.com Alle Prozessoren müssen in Geschwindigkeit, Anzahl von Kernen und Frequenz identisch sein. • Vor der Installation eines neuen PHM oder Austauschprozessors müssen Sie Ihre Systemfirmware auf die neueste Version aktualisieren.
Seite 205 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Werkzeugen für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 206 Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Vorgehensweise Schritt 1. Erfassen Sie die Informationen auf dem Prozessorkennzeichnungsetikett. • Wenn Sie einen Prozessor austauschen und den vorhandenen Kühlkörper weiterhin verwenden, entfernen Sie das Prozessorkennzeichnungsetikett vom Kühlkörper und ersetzen Sie es durch das Etikett des neu installierten Prozessors.
Seite 207 Richten Sie den Prozessor so am neuen Träger aus, dass die dreieckigen Markierungen aneinander ausgerichtet sind. Setzen Sie dann das markierte Ende des Prozessors in den Träger ein. Halten Sie das eingesetzte Ende des Prozessors fest. Ziehen Sie dann das unmarkierte Ende des Trägers nach unten und weg vom Prozessor.
Seite 208 Schritt 4. Bauen Sie Prozessor und Kühlkörper zusammen. Abbildung 142. Zusammenbauen der PHM mit Prozessor im Versandeinbaurahmen Richten Sie die dreieckige Markierung auf dem Kühlkörperschild an der dreieckigen Markierung auf dem Prozessorträger und dem Prozessor aus. Installieren Sie den Kühlkörper auf dem Prozessorträger. Drücken Sie den Träger nach unten, bis die Klammern an allen vier Ecken einrasten.
Seite 209 Abbildung 143. Entfernen einer PHM-Abdeckblende Abbildung 144. Installieren eines Standard-PHMs Drehen Sie die Kippschutzbügel nach innen. Richten Sie die dreieckige Markierung und die vier T30-Torx-Muttern auf dem PHM an der dreieckigen Markierung und den Gewindestiften des Prozessorsockels aus. Setzen Sie dann das PHM in den Prozessorsockel ein.
Seite 210: Rack-Verriegelungen Austauschen
Abbildung 145. Installieren eines T-förmigen Hochleistungs-PHMs Drehen Sie die Kippschutzbügel nach innen. Richten Sie die dreieckige Markierung und die vier T30-Torx-Muttern auf dem PHM an der dreieckigen Markierung und den Gewindestiften des Prozessorsockels aus. Setzen Sie dann das PHM in den Prozessorsockel ein. Drehen Sie die Kippschutzbügel nach außen, bis sie in den Haken im Sockel einrasten.
Seite 211: Rack-Verriegelungen Entfernen
Rack-Verriegelungen entfernen Mithilfe dieser Informationen können Sie die Rack-Verriegelungen entfernen. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 61 „Sicherheitsprüfungscheckliste“ auf Seite 62, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und alle externen Kabel ab.
Seite 212 Abbildung 146. Abziehen der Kabel von der Systemplatinenbaugruppe Schritt 4. Entfernen Sie an der Seite des Servers die Schrauben an der Kabelhalterung. Entfernen Sie dann die Kabelhalterung aus dem Gehäuse. Abbildung 147. Kabelhalterklemme entfernen Schritt 5. Entfernen Sie an jeder Seite des Servers die Schrauben, mit denen die Rack-Verriegelung befestigt ist.
Seite 213 Abbildung 148. Schraubenausbau Schritt 6. Schieben Sie auf beiden Seiten des Servers die Rack-Verriegelung leicht nach vorne und entfernen Sie sie anschließend vom Gehäuse. Abbildung 149. Entfernen der Rack-Verriegelung Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 214: Rack-Verriegelungen Installieren
Rack-Verriegelungen installieren Mithilfe dieser Informationen können Sie die Rack-Verriegelungen installieren. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 61 „Sicherheitsprüfungscheckliste“ auf Seite 62, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und alle externen Kabel ab.
Seite 215 Abbildung 151. Schraubeneinbau Schritt 4. Führen Sie den Kabelbaum für E/A-Anschlüsse wie dargestellt an den rechten oder linken Verriegelungen entlang. Setzen Sie dann die Schrauben ein, um die Kabelhalterung zu befestigen. Anmerkung: Um unnötige Beschädigungen des Kabelbaums zu vermeiden, müssen Sie sicherstellen, dass er am oberen Rahmen der Kabelhalterung entlang geführt und befestigt ist und keine Schraubenlöcher verdeckt.
Seite 216: Raid-Flash-Stromversorgungsmodul Austauschen
Abbildung 152. Anbringen der Kabelhalterung Schritt 5. Schließen Sie die Kabel an die Systemplatinenbaugruppe an. Siehe Kapitel 6 „Interne Kabelführung“ auf Seite 285. Nach dieser Aufgabe Schließen Sie den Austausch von Komponenten ab, Siehe „Austausch von Komponenten abschließen“ auf Seite 283.
Seite 217: Raid-Flash-Stromversorgungsmodul Vom Gehäuse Entfernen
Tabelle 31. Position von RAID-Flash-Stromversorgungsmodulen Abbildung 153. Auf dem Gehäuse Abbildung 154. Auf Standardluftführung Abbildung 155. Auf GPU-Luftführung Abbildung 156. Auf der mittleren 2,5-Zoll- Laufwerkhalterung • „RAID-Flash-Stromversorgungsmodul vom Gehäuse entfernen“ auf Seite 207 • „RAID-Flash-Stromversorgungsmodul im Gehäuse installieren“ auf Seite 209 •...
Seite 218 • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und alle externen Kabel ab. Informationen dazu finden Sie im Abschnitt „Server ausschalten“ auf Seite • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen.
Seite 219: Raid-Flash-Stromversorgungsmodul Im Gehäuse Installieren
Abbildung 158. Entfernen der Superkondensator-Halterung Heben Sie die Verriegelung an. Schieben Sie die Superkondensator-Halterung in die dargestellte Richtung und heben Sie sie aus dem Gehäuse. Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 220 Vorgehensweise Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche. Schritt 2.
Seite 221: Raid-Flash-Stromversorgungsmodul Von Der Luftführung Entfernen
Setzen Sie das RAID-Flash-Stromversorgungsmodul an einer Seite wie abgebildet in die Halteklammer ein. Drücken Sie das RAID-Flash-Stromversorgungsmodul auf der anderen Seite nach unten, bis es einrastet. Schritt 4. Schließen Sie das RAID-Flash-Stromversorgungsmodul mit dem im Lieferumfang enthaltenen Verlängerungskabel an einen Adapter an. Siehe Kapitel 6 „Interne Kabelführung“...
Seite 222: Raid-Flash-Stromversorgungsmodul An Der Luftführung Installieren
Abbildung 161. Entfernen des RAID-Flash-Stromversorgungsmoduls Öffnen Sie die Halteklammer an der Halterung des RAID-Flash-Stromversorgungsmoduls. Nehmen Sie das RAID-Flash-Stromversorgungsmodul aus der Halterung. Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. RAID-Flash-Stromversorgungsmodul an der Luftführung installieren Mithilfe der Informationen in diesem Abschnitt können Sie ein RAID-Flash-Stromversorgungsmodul (auch Superkondensator genannt) an der Luftführung installieren.
Seite 223: Raid-Flash-Stromversorgungsmodul Aus Der Mittleren 2,5-Zoll-Laufwerkhalterung Entfernen
Schritt 2. Installieren Sie das RAID-Flash-Stromversorgungsmodul. Abbildung 162. Installation des RAID-Flash-Stromversorgungsmoduls (an der Luftführung) Öffnen Sie die Halteklammer an der Halterung. Platzieren Sie das RAID-Flash-Stromversorgungsmodul in die Halterung. Drücken Sie es nach unten, um es in der Halterung zu befestigen. Schritt 3.
Seite 224 Schritt 1. Bereiten Sie die Aufgabe vor. Wenn der Server in einem Gehäuserahmen installiert ist, schieben Sie ihn aus den Gehäuserahmenlaufschienen heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Gehäuserahmen zu schieben. Siehe „Server aus dem Gehäuserahmen entfernen“...
Seite 225: Raid-Flash-Stromversorgungsmodul In Der Mittleren Laufwerkhalterung Installieren
Abbildung 165. Entfernen des RAID-Flash-Stromversorgungsmoduls Ziehen Sie die blaue Verriegelung an der Superkondensator-Abdeckung heraus. Schieben Sie die Abdeckung aus der Halterung heraus. Nehmen Sie das RAID-Flash-Stromversorgungsmodul aus der Halterung. Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 226: Rückwandhalterung Austauschen
Abbildung 166. Installieren des RAID-Flash-Stromversorgungsmoduls Setzen Sie ein RAID-Flash-Stromversorgungsmodul in die Halterung ein und drücken Sie es herunter, um es in der Halterung zu fixieren. Richten Sie die Öffnungen in der Metallabdeckung an den Stiften an der Superkondensator-Halterung aus und ziehen Sie die blaue Verriegelung an der Abdeckung heraus.
Seite 227 Die Rückwandhalterungen variieren je nach rückseitiger Konfiguration des Servers. In diesem Abschnitt werden die Halterungen A1, B1 und C1 als Beispiel für den Austausch verwendet. Das Austauschverfahren für die Halterungen B2 und C2 ist identisch. • „Rückwandhalterung entfernen“ auf Seite 218 •...
Seite 228: Rückwandhalterung Entfernen
Rücks. Erforderliche Rückwandhalterungen Konfiguration des Servers Konfiguration Rückwandhalterung B2 in der mit 8 x 2,5-Zoll- Mitte Laufwerken an Rückwandhalterung A1 auf der der Rückseite linken Seite Konfiguration mit 4 x 3,5-Zoll- Der Server benötigt keine Rückwandhalterungen. Laufwerken an der Rückseite Rückwandhalterung entfernen Mithilfe der Informationen in diesem Abschnitt können Sie eine Rückwandhalterung entfernen.
Seite 229 • „PCIe-Adapter und Adapterkartenbaugruppe austauschen“ auf Seite 163 • „Hintere Rückwandplatine für Laufwerke und Laufwerkhalterung austauschen“ auf Seite Schritt 2. Entfernen Sie die Rückwandhalterung. Entfernen Sie die Schrauben. Entfernen Sie die Halterung wie dargestellt aus dem Gehäuse. Anmerkung: In den Abbildungen ist das Entfernen der Rückwandhalterungen A1, B1 und C1 dargestellt.
Seite 230: Rückwandhalterung Installieren
Abbildung 170. Entfernen der Rückwandhalterung C1 (rechts) Nach dieser Aufgabe 1. Installieren Sie die erforderlichen Rückwandhalterungen wieder hinten im Gehäuse. 2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
Seite 231 Bringen Sie die Schrauben an, um die Rückwandhalterung zu befestigen. Anmerkung: In den Abbildungen ist das Installieren der Rückwandhalterungen A1, B1 und C1 dargestellt. Die Vorgehensweise beim Installieren anderer Rückwandhalterungen ist identisch. Abbildung 171. Installation der Rückwandhalterung A1 (links) Abbildung 172. Installation der Rückwandhalterung B1 (Mitte) Kapitel 5 Prozeduren beim Hardwareaustausch...
Seite 232: Hintere Rückwandplatine Für 7-Mm-Laufwerke Und Laufwerkhalterung Austauschen
Abbildung 173. Installation der Rückwandhalterung C1 (rechts) Nach dieser Aufgabe 1. Installieren Sie eine hintere Laufwerkhalterung oder Adapterkartenbaugruppen. • „PCIe-Adapter und Adapterkartenbaugruppe austauschen“ auf Seite 163 • „Hintere Rückwandplatine für Laufwerke und Laufwerkhalterung austauschen“ auf Seite 231 2. Schließen Sie den Austausch von Komponenten ab, Siehe „Austausch von Komponenten abschließen“...
Seite 233: 7-Mm-Laufwerkhalterung Entfernen
7-mm-Laufwerkhalterung entfernen Mithilfe der Informationen in diesem Abschnitt können Sie die 7-mm-Laufwerkhalterung entfernen. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 61 „Sicherheitsprüfungscheckliste“ auf Seite 62, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und alle externen Kabel ab.
Seite 234 Abbildung 174. Entfernen der 2 FH + 7-mm-SSD-Adapterhalterung Lösen Sie die Schraube am Adapterrahmen. Heben Sie die Adapterkartenbaugruppe vorsichtig aus dem Gehäuse. • 7-mm-SSD-Adapterhalterung Abbildung 175. Entfernen der 7-mm-SSD-Adapterhalterung Schritt 3. (Nur für die 2 FH + 7-mm-SSD-Adapterhalterung) Entfernen Sie die 7-mm-Laufwerkhalterung aus der Adapterkartenbaugruppe.
Seite 235: Rückwandplatinen Für 7-Mm-Laufwerke Entfernen
Abbildung 176. Entfernen der 7-mm-Laufwerkhalterung Entfernen Sie die zwei Schrauben. Ziehen Sie die Halterung vorsichtig horizontal aus dem Adapterrahmen heraus. Nach dieser Aufgabe Entfernen Sie die zwei 7-mm-Rückwandplatinen. Informationen dazu finden Sie im Abschnitt „Rückwandplatinen für 7-mm-Laufwerke entfernen“ auf Seite 225.
Seite 236 Schritt 1. Entfernen Sie die oben angebrachte Rückwandplatine für 7-mm-Laufwerke. Abbildung 177. Entfernen der Rückwandplatine für 7-mm-Laufwerke (oben) Entfernen Sie die zwei Schrauben. Heben Sie die Rückwandplatine senkrecht nach oben und legen Sie sie beiseite. Schritt 2. Entfernen Sie die unten angebrachte Rückwandplatine für 7-mm-Laufwerke. Abbildung 178.
Seite 237: Rückwandplatinen Für 7-Mm-Laufwerke Installieren
1. Führen Sie einen der folgenden Schritte aus: • Wenn Sie die Rückwandplatinen austauschen, installieren Sie neue Rückwandplatinen in der Laufwerkhalterung. • Wenn Sie die Laufwerkhalterung austauschen, installieren Sie die Rückwandplatinen in einer neuen Laufwerkhalterung. 2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 238: 7-Mm-Laufwerkhalterung Installieren
Abbildung 179. Installation einer Rückwandplatine für 7-mm-Laufwerke (unten) Richten Sie die Kerbe an der Kante der Rückwandplatine am Stift im Gehäuse aus und schieben Sie die Rückwandplatine vorsichtig ins Gehäuse, bis sie richtig eingesetzt ist. Bringen Sie die Schraube an, um die Rückwandplatine zu befestigen. Schritt 4.
Seite 239 Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 61 „Sicherheitsprüfungscheckliste“ auf Seite 62, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und alle externen Kabel ab. Informationen dazu finden Sie im Abschnitt „Server ausschalten“...
Seite 240 Abbildung 182. Installieren der 7-mm-Laufwerkhalterung Richten Sie den linken Stift der 7-mm-Laufwerkhalterung an der Positionierungsöffnung des Befestigungsclips und die zwei Öffnungen in den seitlichen Halterungen der 7-mm- Laufwerkhalterung an den zwei Öffnungen an der Vorderseite des Adapterrahmens aus. Bringen Sie die zwei Schrauben an der 7-mm-Laufwerkhalterung an, um sie zu befestigen. Schritt 3.
Seite 241: Hintere Rückwandplatine Für Laufwerke Und Laufwerkhalterung Austauschen
Abbildung 184. Installieren der 7-mm-SSD-Adapterhalterung Schritt 4. Schließen Sie die Kabel von den Rückwandplatinen an der Systemplatinenbaugruppe an. Siehe Kapitel 6 „Interne Kabelführung“ auf Seite 285. Nach dieser Aufgabe 1. Setzen Sie alle Laufwerke und (gegebenenfalls) Abdeckblenden wieder in die Laufwerkpositionen ein. Siehe „Hot-Swap-Laufwerk installieren“...
Seite 242 Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 61 „Sicherheitsprüfungscheckliste“ auf Seite 62, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und alle externen Kabel ab. Informationen dazu finden Sie im Abschnitt „Server ausschalten“...
Seite 243 Abbildung 185. Entfernen der hinteren 4 x 2,5-Zoll-Laufwerkhalterung Drehen Sie die blauen Kolben und ziehen Sie ihn heraus. Schieben Sie die Laufwerkhalterung zur Rückseite des Gehäuses, um sie zu lösen. Schritt 3. Entfernen Sie die mittlere Rückwandplatine für Laufwerke. Abbildung 186. Entfernen der hinteren Rückwandplatine für 4 x 2,5-Zoll-Laufwerke Öffnen Sie die Entriegelungshebel in der dargestellten Richtung.
Seite 244: Rückwandplatine Für 4 X 2,5-Zoll-Laufwerke Und Laufwerkhalterung Installieren
Rückwandplatine für 4 x 2,5-Zoll-Laufwerke und Laufwerkhalterung installieren Mithilfe dieser Informationen können Sie die Rückwandplatine für 4 x 2,5-Zoll-Laufwerke und die Laufwerkhalterung installieren. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 61 „Sicherheitsprüfungscheckliste“ auf Seite 62, um sicherzustellen, dass Sie sicher arbeiten. •...
Seite 245 Abbildung 187. Installieren der hinteren Rückwandplatine für 4 x 2,5-Zoll-Laufwerke Richten Sie die Unterseite der Rückwandplatine an den Zapfen an der Unterseite der Laufwerkhalterung aus. Senken Sie die Rückwandplatine in die Laufwerkhalterung ab, sodass die Öffnungen an der Rückwandplatine durch die Stifte an der Laufwerkhalterung geführt werden, und drücken Sie die Rückwandplatine in Position.
Seite 246: Rückwandplatine Für 8 X 2,5-Zoll-Laufwerke Und Laufwerkhalterung Entfernen
Nach dieser Aufgabe 1. Installieren Sie die Laufwerke oder Abdeckblenden erneut in der Laufwerkhalterung an der Rückseite. Siehe „Hot-Swap-Laufwerk installieren“ auf Seite 2. Schließen Sie den Austausch von Komponenten ab, (siehe „Austausch von Komponenten abschließen“ auf Seite 283). Rückwandplatine für 8 x 2,5-Zoll-Laufwerke und Laufwerkhalterung entfernen Mithilfe dieser Informationen können Sie die hintere Rückwandplatine mit 8 Positionen für 2,5-Zoll-Laufwerke und die Laufwerkhalterung entfernen.
Seite 247: Rückwandplatine Für 8 X 2,5-Zoll-Laufwerke Und Laufwerkhalterung Installieren
Abbildung 189. Entfernen der hinteren 8 x 2,5-Zoll-Laufwerkhalterung Drehen Sie die blauen Kolben und ziehen Sie ihn heraus. Schieben Sie die Laufwerkhalterung zur Rückseite des Gehäuses, um sie zu lösen. Schritt 3. Halten Sie die Rückwandplatine fest und heben Sie sie vorsichtig aus der Laufwerkhalterung heraus.
Seite 248 • Lesen Sie „Installationsrichtlinien“ auf Seite 61 „Sicherheitsprüfungscheckliste“ auf Seite 62, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und alle externen Kabel ab. Informationen dazu finden Sie im Abschnitt „Server ausschalten“...
Seite 249: Rückwandplatine Für 2 X 3,5-Zoll-Laufwerke Und Laufwerkhalterung Entfernen
Senken Sie die Rückwandplatine in die Laufwerkhalterung ab, sodass die Stifte an der Rückwandplatine durch die Öffnungen an der Laufwerkhalterung geführt werden, und drücken Sie die Rückwandplatine in Position. Schritt 4. Installieren Sie die hintere Laufwerkhalterung. Abbildung 192. Hintere 8 x 2,5-Zoll-Laufwerkhalterung installieren Richten Sie die hintere Laufwerkhalterung am Gehäuse aus und senken Sie die Laufwerkhalterung in das Gehäuse ab.
Seite 250 • Lesen Sie „Installationsrichtlinien“ auf Seite 61 „Sicherheitsprüfungscheckliste“ auf Seite 62, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und alle externen Kabel ab. Informationen dazu finden Sie im Abschnitt „Server ausschalten“...
Seite 251: Rückwandplatine Für 2 X 3,5-Zoll-Laufwerke Und Laufwerkhalterung Installieren
Drehen Sie die blauen Kolben und ziehen Sie ihn heraus. Schieben Sie die Laufwerkhalterung zur Rückseite des Gehäuses, um sie zu lösen. Schritt 3. Halten Sie die Rückwandplatine fest und heben Sie sie vorsichtig aus der Laufwerkhalterung heraus. Abbildung 194. Entfernen der hinteren Rückwandplatine für 2 x 3,5-Zoll-Laufwerke Öffnen Sie die Entriegelungshebel in der dargestellten Richtung.
Seite 252 • Die hintere Laufwerkhalterung wird bei einigen Servermodellen mit Temperaturanforderungen unterstützt. Lesen Sie „Temperaturregeln“ auf Seite 76, um sicherzustellen, dass der Server unterhalb der zulässigen Umgebungstemperatur betrieben wird und der richtige Kühlkörper und die richtigen Systemlüfter verwendet werden. Ersetzen Sie zuerst den Kühlkörper oder Systemlüfter (falls erforderlich). –...
Seite 253: Rückwandplatine Für 4 X 3,5-Zoll-Laufwerke Und Laufwerkhalterung Entfernen
Abbildung 196. Hintere 2 x 3,5-Zoll-Laufwerkhalterung installieren Richten Sie die hintere Laufwerkhalterung am Gehäuse aus und senken Sie die Laufwerkhalterung in das Gehäuse ab. Bewegen Sie die hintere Laufwerkhalterung nach vorne, bis sie einrastet. Drehen und lösen Sie den blauen Kolben, um die Laufwerkhalterung zu befestigen. Schritt 5.
Seite 254 antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. • Bevor Sie Entfernungen oder Änderungen an Laufwerken, Laufwerkcontrollern (einschließlich Controllern, die in die Systemplatinenbaugruppe integriert sind), Rückwandplatinen für Laufwerke oder Laufwerkkabeln vornehmen, sichern Sie alle wichtigen Daten, die auf den Laufwerken gespeichert sind. •...
Seite 255: Rückwandplatine Für 4 X 3,5-Zoll-Laufwerke Und Laufwerkhalterung Installieren
Schritt 3. Halten Sie die Rückwandplatine fest und heben Sie sie vorsichtig aus der Laufwerkhalterung heraus. Abbildung 198. Entfernen der hinteren Rückwandplatine für 2 x 3,5-Zoll-Laufwerke Öffnen Sie die Entriegelungshebel in der dargestellten Richtung. Neigen Sie die Rückwandplatine an der Oberseite, um sie von den Stiften an der Laufwerkhalterung zu lösen.
Seite 256 • Die hintere Laufwerkhalterung wird bei einigen Servermodellen mit Temperaturanforderungen unterstützt. Lesen Sie „Temperaturregeln“ auf Seite 76, um sicherzustellen, dass der Server unterhalb der zulässigen Umgebungstemperatur betrieben wird und der richtige Kühlkörper und die richtigen Systemlüfter verwendet werden. Ersetzen Sie zuerst den Kühlkörper oder Systemlüfter (falls erforderlich). –...
Seite 257 Abbildung 200. Installieren der hinteren 4 x 3,5-Zoll-Laufwerkhalterung Richten Sie die hintere Laufwerkhalterung am Gehäuse aus und senken Sie die Laufwerkhalterung in das Gehäuse ab. Bewegen Sie die hintere Laufwerkhalterung nach vorne, bis sie einrastet. Drehen und lösen Sie den blauen Kolben, um die Laufwerkhalterung zu befestigen. Schritt 5.
Seite 258: Sicherheitsfrontblende Austauschen
Abbildung 201. Installieren des Stützwinkels der oberen Abdeckung Nach dieser Aufgabe 1. Installieren Sie die Laufwerke oder Abdeckblenden erneut in der Laufwerkhalterung an der Rückseite. Siehe „Hot-Swap-Laufwerk installieren“ auf Seite 2. Schließen Sie den Austausch von Komponenten ab, (siehe „Austausch von Komponenten abschließen“ auf Seite 283).
Seite 259: Sicherheitsfrontblende Installieren
Abbildung 202. Sicherheitsfrontblende aufschließen Schritt 2. Drücken Sie den Entriegelungshebel und drehen Sie die Sicherheitsfrontblende nach außen, um sie aus dem Gehäuse zu entfernen. Abbildung 203. Entfernen der Sicherheitsfrontblende Nach dieser Aufgabe Anmerkung: Bevor Sie das Rack mit installiertem Server versenden, bringen Sie die Sicherheitsfrontblende wieder an und lassen Sie sie einrasten.
Seite 260 Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Vorgehensweise Schritt 1. Wenn sich der Schlüssel in der Sicherheitsfrontblende befindet, entfernen Sie diesen aus der Sicherheitsfrontblende. Abbildung 204. Schlüssel entfernen Schritt 2. Setzen Sie die Laschen an der Sicherheitsfrontblende vorsichtig in die Schlitze an der rechten Rack-Verriegelung ein.
Seite 261: Systemplatinenbaugruppe Austauschen (Nur Qualifizierte Kundendiensttechniker)
Wichtig: Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren. In der folgenden Abbildung ist der Aufbau der Systemplatinenbaugruppe dargestellt, die das Firmware- und RoT-Sicherheitsmodul, die System-E/A-Platine und die Prozessorplatine enthält.
Seite 262: Firmware- Und Rot-Sicherheitsmodul Entfernen
Security Module (Firmware- und RoT-Sicherheitsmodul) zu entfernen. Zu dieser Aufgabe Wichtig: Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren. Achtung:...
Seite 263 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Werkzeugen für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 264: Firmware- Und Rot-Sicherheitsmodul Installieren
Zu dieser Aufgabe Wichtig: Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren. (Nur qualifizierte Lenovo Kundendiensttechniker) Aktualisieren Sie nach dem Austausch des Firmware- und RoT-Sicherheitsmodul die UEFI-Firmware auf die vom Server unterstützte spezifische Version.
Seite 265 • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Werkzeugen für die Firmwareaktualisierung finden Sie unter „Firmware aktualisieren“ auf Seite 455. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list=...
Seite 266: Tpm Ausblenden
Gehen Sie wie folgt vor, um TPM zu deaktivieren: 1. Laden Sie herunter und installieren Sie Lenovo XClarity Essentials OneCLI. Rufen Sie die folgende Website auf, um Lenovo XClarity Essentials OneCLI herunterzuladen: https://datacentersupport.lenovo.com/solutions/HT116433 2. Führen Sie den folgenden Befehl aus: OneCli.exe config set TrustedComputingGroup.HideTPMfromOS "Yes"...
Seite 267: Tpm-Firmware Aktualisieren
Gehen Sie wie folgt vor, um die TPM-Firmware zu aktualisieren: 1. Laden Sie herunter und installieren Sie Lenovo XClarity Essentials OneCLI. Rufen Sie die folgende Website auf, um Lenovo XClarity Essentials OneCLI herunterzuladen: https://datacentersupport.lenovo.com/solutions/HT116433 2. Führen Sie den folgenden Befehl aus: OneCli.exe config set TrustedComputingGroup.DeviceOperation "Update to TPM 2.0 firmware version <x.x.x.x>"...
Seite 268: System-E/A-Platine Oder Prozessorplatine Entfernen
So aktivieren Sie den sicheren UEFI-Start von Lenovo XClarity Essentials OneCLI: 1. Laden Sie herunter und installieren Sie Lenovo XClarity Essentials OneCLI. Rufen Sie die folgende Website auf, um Lenovo XClarity Essentials OneCLI herunterzuladen: https://datacentersupport.lenovo.com/solutions/HT116433 2. Führen Sie den folgenden Befehl aus, um einen sicheren Start zu aktivieren: OneCli.exe config set SecureBootConfiguration.SecureBootSetting Enabled --bmc <userid>:<password>@<ip_...
Seite 269 über die aktuelle Firmware oder eine Kopie der zuvor vorhandenen Firmware verfügen, bevor Sie den Vorgang fortsetzen. • Wenn Sie Speichermodule entfernen, kennzeichnen Sie die Steckplatznummer auf jedem Speichermodul, entfernen Sie alle Speichermodule von der Systemplatinenbaugruppe und legen Sie sie auf einer antistatischen Oberfläche beiseite, sodass sie für eine erneute Installation zur Verfügung stehen.
Seite 270 Vorgehensweise Schritt 1. Bereiten Sie diese Aufgabe vor. Erfassen Sie alle Systemkonfigurationsdaten, wie z. B. die Lenovo XClarity Controller-IP- Adressen, die elementaren Produktdaten (VPD) sowie den Maschinentyp, die Modellnummer, die Seriennummer, die UUID (Universally Unique Identifier) und die Systemkennnummer des Servers.
Seite 271 Abbildung 210. Entfernen der Systemplatinenbaugruppe Heben Sie die beiden Hebegriffe gleichzeitig an. Schieben Sie die Systemplatinenbaugruppe bis zum Anschlag zur Vorderseite des Gehäuses. Neigen Sie die Systemplatinenbaugruppe und heben Sie sie anschließend vorsichtig aus dem Gehäuse. Schritt 3. Trennen Sie die System-E/A-Platine von der Prozessorplatine. Anmerkung: Um die Kontakt der System-E/A-Platine vor Beschädigungen zu schützen, heben Sie den Kolben an der System-E/A-Platine ein wenig nach oben und ziehen Sie die System-E/A- Platine heraus.
Seite 272 Abbildung 212. Entfernen der microSD-Karte Schieben Sie das Gehäuse in die Richtung, die mit „OPEN“ gekennzeichnet ist. Klappen Sie das Steckplatzscharnier auf. Entfernen Sie die microSD-Karte. Nach dieser Aufgabe • Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 273: System-E/A-Platine Oder Prozessorplatine Installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um die System-E/A-Platine oder Prozessorplatine zu installieren. Zu dieser Aufgabe Wichtig: Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren. Achtung: • Lesen Sie „Installationsrichtlinien“...
Seite 274 Abbildung 213. Installieren der microSD-Karte Setzen Sie die microSD-Karte mit nach unten gerichteten Kontakten in den Kartensteckplatz ein. Schließen Sie das Steckplatzscharnier. Schieben Sie das Gehäuse in die Richtung, die mit „LOCK“ gekennzeichnet ist. Schritt 3. Gehen Sie je nach Bedarf wie folgt vor: •...
Seite 275 Abbildung 214. Installieren der System-E/A-Platine auf der Prozessorplatine Richten Sie die System-E/A-Platine am Anschluss auf der Prozessorplatine aus und schieben Sie die System-E/A-Platine mit beiden Händen vorsichtig in den Anschluss. Anmerkung: Um die Kontakt der System-E/A-Platine vor Beschädigungen zu schützen, stellen Sie sicher, dass die System-E/A-Platine ordnungsgemäß...
Seite 276 10. Aktualisieren Sie die System- und die Einheitenfirmware. Siehe Firmware aktualisieren. Anmerkung: (Nur qualifizierte Lenovo Kundendiensttechniker) Wenn Sie das Firmware- und RoT- Sicherheitsmodul ersetzt haben, aktualisieren Sie die Firmware auf die vom Server unterstützte spezifische Version. Siehe Tipp zum Austausch eines Firmware- und RoT-Sicherheitsmoduls 11.
Seite 277: Vpd (Elementare Produktdaten) Aktualisieren
• Lenovo XClarity Essentials OneCLI-Befehle Lenovo XClarity Provisioning Manager verwenden Schritte: 1. Starten Sie den Server und drücken Sie Taste gemäß den Anweisungen auf dem Bildschirm. Die Lenovo XClarity Provisioning Manager-Schnittstelle wird standardmäßig angezeigt. 2. Wählen Sie Systemübersicht aus. Die Registerkarte „Systemzusammenfassung“ wird angezeigt.
Seite 278: Systemlüfter Austauschen
Die Systemkennnummer des Servers. <asset_tag> Geben Sie aaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa ein, wobei aaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa für die Systemkennnummer steht. Die von Ihnen gewählte Zugriffsmethode für den Zielserver. • Online-Zugriff per KCS (nicht authentifiziert und auf den Benutzer beschränkt): Sie können [access_method] direkt aus dem Befehl löschen. •...
Seite 279 S017 Vorsicht: Gefährliche, sich bewegende Lüfterflügel in der Nähe. Nicht mit den Fingern oder mit anderen Körperteilen berühren. Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 61 „Sicherheitsprüfungscheckliste“ auf Seite 62, um sicherzustellen, dass Sie sicher arbeiten. • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen.
Seite 280: Systemlüfter Installieren
Abbildung 216. Entfernen des Systemlüfters Fassen Sie die Oberseite des Systemlüfters mit den Fingern. Heben Sie den Systemlüfter aus dem Server. Nach dieser Aufgabe 1. Installieren Sie einen neuen Systemlüfter oder eine Abdeckblende für Lüfter, um die Lüfterposition abzudecken. Weitere Informationen hierzu finden Sie unter „Systemlüfter installieren“...
Seite 281 S017 Vorsicht: Gefährliche, sich bewegende Lüfterflügel in der Nähe. Nicht mit den Fingern oder mit anderen Körperteilen berühren. Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 61 „Sicherheitsprüfungscheckliste“ auf Seite 62, um sicherzustellen, dass Sie sicher arbeiten. • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen.
Seite 282 Abbildung 217. Installation des Systemlüfters Nach dieser Aufgabe Schließen Sie den Austausch von Komponenten ab, (Siehe „Austausch von Komponenten abschließen“ auf Seite 283). ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 283: Systemlüfterrahmen Austauschen
Systemlüfterrahmen austauschen Mithilfe dieser Informationen können Sie den Systemlüfterrahmen entfernen und installieren. • „Systemlüfterrahmen entfernen“ auf Seite 273 • „Systemlüfterrahmen installieren“ auf Seite 274 Systemlüfterrahmen entfernen Verwenden Sie diese Informationen, um den Systemlüfterrahmen zu entfernen. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“...
Seite 284: Systemlüfterrahmen Installieren
Abbildung 218. Systemlüfterrahmen entfernen Drehen Sie die Hebel am Systemlüfterrahmen zur Rückseite des Servers. Heben Sie den Systemlüfter gerade nach oben und aus dem Gehäuse heraus. Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 285: Serielles Anschlussmodul Austauschen
Abbildung 219. Installation des Systemlüfterrahmens Schritt 1. Richten Sie den Systemlüfterrahmen mit den Führungen an beiden Seiten des Gehäuses aus und senken Sie ihn in das Gehäuse ab. Schritt 2. Drehen Sie die Hebel des Lüfterrahmens nach unten, bis der Lüfterrahmen einrastet. Anmerkung: Wenn im Systemlüfterrahmen Systemlüfter eingebaut sind, überprüfen Sie, ob sie ordnungsgemäß...
Seite 286 • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle Netzkabel und alle externen Kabel ab. Informationen dazu finden Sie im Abschnitt „Server ausschalten“ auf Seite • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen.
Seite 287 Abbildung 221. Entfernen der Adapterkartenhalterung Schritt 5. Entfernen Sie das serielle Anschlussmodul aus der Adapterhalterung. Abbildung 222. Entfernen des seriellen Anschlussmoduls Drücken Sie die Halterungsverriegelung nach unten. Öffnen Sie die Verriegelung. Ziehen Sie das serielle Anschlussmodul aus der Adapterhalterung heraus. Schritt 6.
Seite 288: Serielles Anschlussmodul Installieren
Abbildung 223. Zerlegen des seriellen Anschlussmoduls Nach dieser Aufgabe 1. Installieren Sie ein neues serielles Anschlussmodul, einen PCIe-Adapter oder eine Abdeckblende, um die Position abzudecken. Informationen dazu finden Sie in den Abschnitten „Serielles Anschlussmodul installieren“ auf Seite 278 „Adapterkartenbaugruppe installieren“ auf Seite 177.
Seite 289 Abbildung 224. Montieren des seriellen Anschlussmoduls Richten Sie den Anschluss des seriellen Anschlusskabels an den Öffnungen in der Halterung aus. Bringen Sie die zwei Schrauben an, um den Kabelanschluss in der Halterung zu befestigen. Schritt 3. Installieren Sie das serielle Anschlussmodul an der Adapterhalterung. Abbildung 225.
Seite 290: Obere Abdeckung Austauschen
Abbildung 226. Installieren der Adapterkartenbaugruppe Schritt 5. Verbinden Sie das Kabel des seriellen Anschlussmoduls mit dem Anschluss für das serielle Anschlussmodul auf der Systemplatinenbaugruppe. Informationen zur Position des Anschlusses finden Sie unter „Anschlüsse auf der Systemplatinenbaugruppe“ auf Seite 39 Nach dieser Aufgabe 1.
Seite 291 Vorsicht: Gefährliche Spannungen und Energien. Die mit entsprechenden Etikett gekennzeichneten Abdeckungen dürfen nur von einem qualifizierten Kundendiensttechniker entfernt werden. S033 Vorsicht: Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann.
Seite 292: Obere Abdeckung Installieren
Abbildung 227. Entfernen der oberen Abdeckung Verwenden Sie einen Schraubendreher, um die Abdeckungsverriegelung wie gezeigt in die entriegelte Position zu drehen. Drücken Sie auf die Entriegelungstaste an der Abdeckungsverriegelung. Die Abdeckungsverriegelung wird dann bis zu einem gewissen Grad gelöst. Öffnen Sie die Abdeckungsverriegelung vollständig wie dargestellt. Schieben Sie die obere Abdeckung zur Rückseite, bis sie vom Gehäuse gelöst ist.
Seite 293: Austausch Von Komponenten Abschließen
Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-BmyijyY0-lNvapM4fTV5Gf Vorgehensweise Schritt 1. Installieren Sie die obere Abdeckung am Server. Achtung: Gehen Sie behutsam mit der oberen Abdeckung um. Falls die obere Abdeckung mit geöffneter Abdeckungsverriegelung herunterfällt, könnte die Abdeckungsverriegelung beschädigt werden.
Seite 294 7. Schalten Sie den Server und alle Peripheriegeräte ein. Siehe „Server einschalten“ auf Seite 8. Aktualisieren Sie die Serverkonfiguration. • Laden Sie die neuesten Einheitentreiber herunter und installieren Sie sie: http:// datacentersupport.lenovo.com • Aktualisieren Sie die Systemfirmware. Siehe „Firmware aktualisieren“ auf Seite 455. • Aktualisieren Sie die UEFI-Konfiguration. Siehe https://thinksystem.lenovofiles.com/help/topic/dcg_uefi/...
Seite 295: Kapitel 6. Interne Kabelführung
„Vordere 12 x 3,5-Zoll-SAS/SATA-Expander-Rückwandplatine“ auf Seite 288 • „Mittlere/hintere 4 x 2,5-Zoll-SAS/SATA-Rückwandplatine“ auf Seite 288 • „Mittlere 4 x 2,5-Zoll-NVMe-Rückwandplatine“ auf Seite 289 • „Mittlere/hintere 4 x 3,5-Zoll-SAS/SATA-Rückwandplatine“ auf Seite 289 • „Hintere 2 x 3,5-Zoll-SAS/SATA-Rückwandplatine“ auf Seite 289 © Copyright Lenovo 2023...
Seite 296 • „Hintere 8 x 2,5-Zoll-SAS/SATA-Rückwandplatine“ auf Seite 289 Vordere 8 x 2,5-Zoll-SAS/SATA-Rückwandplatine In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für Laufwerke befinden. Abbildung 229. Anschlüsse an der 8 x 2,5-Zoll-SAS/SATA-Rückwandplatine Netzteilanschluss SAS-Anschluss Vordere 8 x 2,5-Zoll-AnyBay-Rückwandplatine In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für Laufwerke befinden.
Seite 297: Vordere 8 X 2,5-Zoll-Sas/Sata-Rückwandplatine
Abbildung 231. Anschlüsse an der vorderen 24 x 2,5-Zoll-SAS/SATA-Expander-Rückwandplatine Netzteilanschluss 2 SAS-0-Anschluss SAS-1-Anschluss Netzteilanschluss 1 Vordere 8 x 3,5-Zoll-SAS/SATA-Rückwandplatine In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für Laufwerke befinden. Abbildung 232. Anschlüsse an der 8 x 3,5-Zoll-SAS/SATA-Rückwandplatine SAS-1-Anschluss SAS-0-Anschluss Netzteilanschluss...
Seite 298 Abbildung 234. Anschlüsse an der 12 x 3,5-Zoll-AnyBay-Rückwandplatine SAS-2-Anschluss NVMe-Anschluss 8-9 Netzteilanschluss 2 SAS-1-Anschluss SAS-0-Anschluss NVMe-Anschluss 2-3 NVMe-Anschluss 0-1 Netzteilanschluss 1 NVMe-Anschluss 4-5 NVMe-Anschluss 6-7 NVMe-Anschluss 10-11 Vordere 12 x 3,5-Zoll-SAS/SATA-Expander-Rückwandplatine In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für Laufwerke befinden. Abbildung 235.
Seite 299: Mittlere/Hintere 4 X 2,5-Zoll-Sas/Sata-Rückwandplatine
Mittlere 4 x 2,5-Zoll-NVMe-Rückwandplatine In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für Laufwerke befinden. Abbildung 237. Anschlüsse an der 4 x 2,5-Zoll-NVMe-Rückwandplatine NVMe-Anschluss 2-3 NVMe-Anschluss 0-1 Netzteilanschluss Mittlere/hintere 4 x 3,5-Zoll-SAS/SATA-Rückwandplatine In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für Laufwerke befinden. Abbildung 238.
Seite 300: 7-Mm-Laufwerke
SAS-1-Anschluss Netzteilanschluss SAS-0-Anschluss 7-mm-Laufwerke In diesem Abschnitt finden Sie Informationen zur Kabelführung für 7-mm-Laufwerke. Netzkabelführung Abbildung 241. Netzkabelführung Netzteilanschluss an der 7-mm-Rückwandplatine 7-mm-Netzteilanschluss auf der Systemplatinenbaugruppe Signalkabelführung Die Rückwandplatine für 7-mm-Laufwerke unterstützt entweder einen SATA-Kabelanschluss oder einen NVMe-Kabelanschluss. ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 301: E/A-Anschlüsse An Der Vorderseite
Anmerkung: In der folgenden Abbildung sind vier Anschlussoptionen für das NVMe-Kabel dargestellt, aber die vier Optionen schließen sich gegenseitig aus. Wählen Sie eine davon basierend auf Ihrem Szenario aus. Abbildung 242. SATA-Kabelführung Abbildung 243. NVMe-Kabelführung PCIe 1 Signalanschluss der M.2/ PCIe 3 (eine CPU Signalanschluss der Signalanschluss der...
Seite 302 E/A-Anschlüsse an der Vorderseite an Rack-Verriegelungen Anmerkung: Stellen Sie bei der Kabelführung an der Rack-Verriegelung sicher, dass das Kabel am oberen Rahmen der Kabelhalterung befestigt ist. Weitere Informationen finden Sie unter . Abbildung 244. Vorderer VGA-Anschluss und externer Abbildung 245. Anschluss der vorderen Bedienerkonsole Diagnoseanschluss (linke Rack-Verriegelung) und USB-Anschlüsse (rechte Rack-Verriegelung) VGA-Kabel...
Seite 303: Gpus
Abbildung 246. Vordere Bedienerkonsole mit einer LCD- Abbildung 247. Vordere Bedienerkonsole ohne eine LCD- Anzeige Anzeige Kabel für USB- USB-Anschluss an der Kabel für USB- USB-Anschluss an der Anschluss an der Vorderseite der Anschluss an der Vorderseite der Vorderseite Systemplatinenbaugruppe Vorderseite Systemplatinenbaugruppe Kabel für Bedienfeld...
Seite 304 Kabelführung GPU-Netzkabel Netzteilanschluss auf der Adapterkarte 1 GPU-Netzkabel Netzteilanschluss auf der Adapterkarte 2 GPU-Netzkabel GPU-Netzteilanschluss auf der Systemplatinenbaugruppe Anmerkungen: • In der Abbildung ist auf jeder Adapterkarte ein GPU- Adapter installiert. Wenn zwei GPU-Adapter installiert sind, ist das GPU-Netzkabel ein Y-Kabel. •...
Seite 305: Rückwandplatinen Für M.2-Laufwerke
Rückwandplatinen für M.2-Laufwerke Verwenden Sie diesen Abschnitt, um die Kabelführung für Rückwandplatinen für M.2-Laufwerke nachzuvollziehen. Netzkabelführung Abbildung 248. Netzkabelführung Netzteilanschluss auf der Rückwandplatine für M.2- M.2-Netzteilanschluss auf der Systemplatinenbaugruppe Laufwerke Signalkabelführung Die Rückwandplatine für M.2-Laufwerke unterstützt entweder einen SATA-Kabelanschluss oder einen NVMe-Kabelanschluss.
Seite 306: Raid-Flash-Stromversorgungsmodul
Anmerkung: In der folgenden Abbildung sind vier Anschlussoptionen für das NVMe-Kabel dargestellt, aber die vier Optionen schließen sich gegenseitig aus. Wählen Sie eine davon basierend auf Ihrem Szenario aus. Abbildung 249. SATA-Kabelführung Abbildung 250. NVMe-Kabelführung PCIe 1 Signalanschluss der M.2/ PCIe 3 (eine CPU Signalanschluss auf der Signalanschluss auf der...
Seite 307 Tabelle 32. Position von RAID-Flash-Stromversorgungsmodulen Abbildung 251. Auf dem Gehäuse Abbildung 252. Auf Standardluftführung Abbildung 253. Auf GPU-Luftführung Abbildung 254. Auf der mittleren 2,5-Zoll- Laufwerkhalterung Für jedes RAID-Flash-Stromversorgungsmodul wird ein Verlängerungskabel zum Kabelanschluss bereitgestellt. Verbinden Sie das Kabel des RAID-Flash-Stromversorgungsmoduls wie gezeigt mit dem entsprechenden RAID-Adapter.
Seite 308: Adapterrahmen 3
Adapterrahmen 3 Verwenden Sie diesen Abschnitt, um die Kabelführung für Adapterrahmen 3 zu verstehen. Die folgenden Abbildungen zeigen die PCIe-Adapterrahmen 3. Die Adapterkartentypen variieren je nach Servermodell. Ausführliche Informationen finden Sie unter „PCIe-Steckplätze und PCIe-Adapter“ auf Seite Gen 4 Adapterrahmen 3 Gen 5 Adapterrahmen 3 •...
Seite 309 Netzteil- und Seitenbandkabelverbindung der Adapterkarte 3 (Gen. 4/Gen. 5) Die Netzteil- und Seitenbandverbindungen für die x8/x8 PCIe-Adapterkarte 3 und die x16/x16 PCIe- Adapterkarte 3 sind identisch. Abbildung 255. Netzteil- und Seitenbandverbindung der Adapterkarte 3 Netzteilanschluss auf der Systemplatine Netzteilanschluss von Adapterkarte 3 auf der Systemplatinenbaugruppe Seitenbandanschluss auf der Adapterkarte Seitenband auf der Systemplatinenbaugruppe der...
Seite 310 Signalkabelverbindung der Adapterkarte 3 (x8/x8 Gen 4 PCIe) Die folgende Abbildung zeigt die Signalkabelanschlüsse für die x8/x8 Gen 4 PCIe-Adapterkarte 3. Abbildung 256. Kabelführung mit zwei installierten Abbildung 257. Kabelführung mit einem installierten Prozessoren Prozessor MCIO 1 auf der PCIe-Anschluss 9 auf der MCIO 1 auf der PCIe-Anschluss 2 auf der Adapterkarte...
Seite 311 Signalkabelverbindung der Adapterkarte 3 (x16/x16 Gen 4 PCIe) Die folgende Abbildung zeigt die Signalkabelanschlüsse für die x16/x16 Gen 4 PCIe-Adapterkarte 3. Abbildung 258. Kabelführung mit zwei installierten Abbildung 259. Kabelführung mit einem installierten Prozessoren Prozessor MCIO 1 auf der PCIe-Anschluss 2 auf der MCIO 1 auf der PCIe-Anschluss 2 auf der Adapterkarte...
Seite 312 Signalkabelverbindung der Adapterkarte 3 (x8/x8 Gen 5 PCIe) Die folgende Abbildung zeigt die Signalkabelanschlüsse für die x8/x8 Gen 5 PCIe-Adapterkarte 3. Abbildung 261. Kabelführung mit einem installierten Abbildung 260. Kabelführung mit zwei installierten Prozessor Prozessoren MCIO 1 auf der PCIe-Anschluss 9 auf der MCIO 1 auf der PCIe-Anschluss 2 auf der Adapterkarte...
Seite 313: Adapterrahmen 3/4
Signalkabelverbindung der Adapterkarte 3 (x16/x16 Gen 5 PCIe) Die folgende Abbildung zeigt die Signalkabelanschlüsse für die x16/x16 Gen 5 PCIe-Adapterkarte 3. Abbildung 263. Kabelführung mit einem installierten Abbildung 262. Kabelführung mit zwei installierten Prozessor Prozessoren MCIO 1 auf der PCIe-Anschluss 9 auf der MCIO 3 auf der PCIe-Anschluss 1 auf der Adapterkarte...
Seite 314 ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 315 Netzteil- und Seitenbandkabelführung In der folgenden Abbildung sind die Netzteil- und Seitenbandanschlüsse für x8/x8 PCIe-Adapterkarte 3 und x8/x8 PCIe-Adapterkarte 4 dargestellt. Abbildung 264. Netzteil- und Seitenbandkabelführung für Adapterkarte 3/4 Netzteilanschluss an den Adapterkarten Netzteilanschluss von Adapterkarte 3 auf der Systemplatinenbaugruppe Seitenbandanschluss an den Adapterkarten Seitenband auf der Systemplatinenbaugruppe der Adapterkarte 3...
Seite 316: Rückwandplatinen: Servermodelle Mit 2,5-Zoll-Laufwerkpositionen An Der Vorderseite
Abbildung 265. Signalkabelführung der Adapterkarte 3/4 Swift-Anschluss 1 auf Adapterkarte 3 PCIe-Anschluss 1 auf der Systemplatinenbaugruppe Swift-Anschluss 2 auf Adapterkarte 3 PCIe-Anschluss 2 auf der Systemplatinenbaugruppe Swift-Anschluss 1 auf Adapterkarte 4 PCIe-Anschluss 9 auf der Systemplatinenbaugruppe Swift-Anschluss 2 auf Adapterkarte 4 PCIe-Anschluss 10 auf der Systemplatinenbaugruppe Rückwandplatinen: Servermodelle mit 2,5-Zoll-Laufwerkpositionen an der Vorderseite...
Seite 317 Netzkabelverbindungen Der Server unterstützt die folgenden Rückwandplatinen für 2,5-Zoll-Laufwerke: • 8 x 2,5-Zoll-SAS/SATA-Rückwandplatine • 8 x 2,5-Zoll-AnyBay-Rückwandplatine (auch verwendet als 8 x 2,5-Zoll-NVMe-Rückwandplatine, wenn nur NVMe-Anschlüsse an der Rückwandplatine verkabelt sind) • 24 x 2,5-Zoll-SAS/SATA-Expander-Rückwandplatine Informationen zu Anschlüssen an den jeweiligen Rückwandplatinen für Laufwerke finden Sie unter „Anschlüsse auf der Rückwandplatine für Laufwerke“...
Seite 318: Eine 8 X Sas/Sata-Rückwandplatine
– „Eine 8 x AnyBay-Rückwandplatine“ auf Seite 311 – „Eine 8 x NVMe-Rückwandplatine“ auf Seite 315 • Zwei vordere Rückwandplatinen: – „Zwei 8 x SAS/SATA-Rückwandplatinen“ auf Seite 316 – „Zwei 8 x AnyBay-Rückwandplatinen“ auf Seite 320 – „Zwei 8 x NVMe-Rückwandplatinen“ auf Seite 324 –...
Seite 319 Abbildung 268. SAS/SATA-Kabelführung zu integrierten SATA-Anschlüssen Rückwandplatine 1: SAS Integriert: SATA 0, SATA 1 8i/16i RAID/HBA-Adapter Im Folgenden werden die Kabelverbindungen für die 8 x 2,5-Zoll-SAS/SATA-Konfiguration mit einem 8i/16i RAID/HBA-Adapter dargestellt. ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Kapitel 6 Interne Kabelführung...
Seite 320 Abbildung 269. SAS/SATA-Kabelführung zum 8i/16i RAID/HBA-Adapter Rückwandplatine 1: SAS 8i/16i Adapter • Gen 4: C0 • Gen 3: C0C1 CFF 8i/16i RAID/HBA-Adapter Im Folgenden werden die Kabelverbindungen für die 8 x 2,5-Zoll-SAS/SATA-Konfiguration mit einem CFF 8i/ 16i RAID/HBA-Adapter dargestellt. ↔ ↔...
Seite 321: Eine 8 X Anybay-Rückwandplatine
Abbildung 270. Kabelführung mit zwei installierten Abbildung 271. Kabelführung mit einem installierten Prozessoren Prozessor Rückwandplatine 1: SAS CFF Adapter Rückwandplatine 1: SAS CFF Adapter • C0 • C0 • C1 • C1 CFF Adapter: MB (CFF- Integriert: PCIe 7 CFF Adapter: MB (CFF- Integriert: PCIe 4 Eingang) Eingang)
Seite 322 ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... SAS/SATA-Kabelführung Abbildung 272. SAS/SATA-Kabelführung zum 8i/16i RAID/HBA-Adapter Rückwandplatine 1: SAS 8i/16i Adapter • Gen 4: C0 • Gen 3: C0C1 ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 323: Nvme-Kabelführung
NVMe-Kabelführung Abbildung 273. Kabelführung mit zwei installierten Abbildung 274. Kabelführung mit einem installierten Prozessoren Prozessor Rückwandplatine 1: Integriert: PCIe 8 Rückwandplatine 1: Integriert: PCIe 3, 4 NVMe 0-1 NVMe 0-1, 2-3 Rückwandplatine 1: Integriert: PCIe 7 Rückwandplatine 1: Integriert: PCIe 2 NVMe 2-3 NVMe 4-5 Rückwandplatine 1:...
Seite 324 SAS/SATA-Kabelführung Abbildung 275. SAS/SATA-Kabelführung zum CFF RAID-/HBA-Adapter Rückwandplatine 1: SAS CFF Adapter • C0 • C1 CFF Adapter: MB (CFF-Eingang) Integriert: PCIe 4 CFF Adapter: PWR Integriert: CFF RAID/HBA PWR ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 325: Eine 8 X Nvme-Rückwandplatine
NVMe-Kabelführung Abbildung 276. NVMe-Kabelführung zu integrierten PCIe-Anschlüssen Rückwandplatine 1: NVMe 0-1 Integriert: PCIe 8 Rückwandplatine 1: NVMe 2-3 Integriert: PCIe 7 Rückwandplatine 1: NVMe 4-5, 6-7 Integriert: PCIe 6, 5 Eine 8 x NVMe-Rückwandplatine Dieser Abschnitt enthält Informationen zur Kabelführung für das Servermodell mit einer vorderen Rückwandplatine für 8 x 2,5-Zoll-NVMe-Laufwerke.
Seite 326: Zwei 8 X Sas/Sata-Rückwandplatinen
NVMe-Kabelführung zu integrierten PCIe-Anschlüssen Abbildung 277. Kabelführung mit zwei installierten Abbildung 278. Kabelführung mit einem installierten Prozessoren Prozessor Rückwandplatine 1: Integriert: PCIe 8 Rückwandplatine 1: Integriert: PCIe 3, 4 NVMe 0-1 NVMe 0-1, 2-3 Rückwandplatine 1: Integriert: PCIe 7 Rückwandplatine 1: Integriert: PCIe 2 NVMe 2-3 NVMe 4-5...
Seite 327 16 x SAS/SATA Dieser Abschnitt enthält Informationen zur Kabelführung für die Konfiguration mit 16 x SAS/SATA- Laufwerkpositionen an der Vorderseite. Informationen zum Anschließen der Netzkabel für die vordere(n) Rückwandplatine(n) finden Sie unter „Rückwandplatinen: Servermodelle mit 2,5-Zoll-Laufwerkpositionen an der Vorderseite“ auf Seite 306.
Seite 328 Rückwandplatine 1: SAS Integriert: SATA 0, SATA 1 Rückwandplatine 2: SAS 8i Adapter • Gen 4: C0 • Gen 3: C0C1 8i/16i RAID/HBA-Adapter Im Folgenden werden die Kabelverbindungen für die 16 x 2,5-Zoll-SAS/SATA-Konfiguration mit zwei 8i RAID/HBA-Adaptern oder einem 16i RAID/HBA-Adapter dargestellt. ↔...
Seite 329 CFF 16i RAID/HBA-Adapter Im Folgenden werden die Kabelverbindungen für die 16 x 2,5-Zoll-SAS/SATA-Konfiguration mit einem internen CFF 16i RAID/HBA-Adapter dargestellt. ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 281. Kabelführung mit zwei installierten Abbildung 282. Kabelführung mit einem installierten Prozessoren Prozessor Rückwandplatine 1: SAS...
Seite 330: Zwei 8 X Anybay-Rückwandplatinen
Abbildung 283. SAS/SATA-Kabelführung zu integrierten Anschlüssen Rückwandplatine 1: SAS Integriert: SATA 0, SATA 1 Rückwandplatine 2: SAS Integriert: SATA 2, M.2-Signalanschluss Zwei 8 x AnyBay-Rückwandplatinen Dieser Abschnitt enthält Informationen zur Kabelführung für das Servermodell mit zwei vorderen 8 x 2,5-Zoll- AnyBay-Rückwandplatinen.
Seite 331 Informationen zum Anschließen der Netzkabel für die vordere(n) Rückwandplatine(n) finden Sie unter „Rückwandplatinen: Servermodelle mit 2,5-Zoll-Laufwerkpositionen an der Vorderseite“ auf Seite 306. Zum Anschließen von Signalkabeln an die vordere(n) Rückwandplatine(n) beachten Sie je nach Serverkonfiguration die folgenden Kabelführungsszenarien. • „Integrierte Anschlüsse + 16i RAID/HBA-Adapter“ auf Seite 321 •...
Seite 332 Rückwandplatine 1: SAS 16i Adapter • Gen 4: C0 • Gen 3: C0C1 Rückwandplatine 2: SAS • Gen 4: C1 • Gen 3: C2C3 NVMe-Kabelführung ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 285. NVMe-Kabelführung zu integrierten PCIe-Anschlüssen Rückwandplatine 1: NVMe 0-1 Integriert: PCIe 8 Rückwandplatine 1: NVMe 2-3...
Seite 333: Signalkabelführung
Tri-Modus 8i RAID-Adapter Im Folgenden werden die Kabelverbindungen für die 16 x 2,5-Zoll-AnyBay-Konfiguration mit zwei Tri-Modus 8i RAID-Adaptern dargestellt. ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Signalkabelführung Abbildung 286. Signalkabelführung zu Tri-Modus 8i Adaptern Rückwandplatine 1: SAS 8i Adapter •...
Seite 334: Zwei 8 X Nvme-Rückwandplatinen
Signalkabelführung Abbildung 287. Signalkabelführung zum Tri-Modus 16i Adapter Rückwandplatine 1: SAS 16i Adapter • C0 Rückwandplatine 2: SAS • C1 Zwei 8 x NVMe-Rückwandplatinen Dieser Abschnitt enthält Informationen zur Kabelführung für das Servermodell mit zwei vorderen 8 x 2,5-Zoll- NVMe-Rückwandplatinen. Informationen zum Anschließen der Netzkabel für die vordere(n) Rückwandplatine(n) finden Sie unter „Rückwandplatinen: Servermodelle mit 2,5-Zoll-Laufwerkpositionen an der Vorderseite“...
Seite 335 16 x NVMe Dieser Abschnitt enthält Informationen zur Kabelführung für die Konfiguration mit 16 x NVMe-Laufwerken an der Vorderseite mit zwei vorderen 8 x NVMe-Rückwandplatinen. Abbildung 288. NVMe-Kabelführung zu integrierten PCIe-Anschlüssen Rückwandplatine 1: NVMe 0-1 Integriert: PCIe 8 Rückwandplatine 1: NVMe 2-3 Integriert: PCIe 7 Rückwandplatine 1: NVMe 4-5, 6-7 Integriert: PCIe 6, 5...
Seite 336: Eine 8 X Sas/Sata-Rückwandplatine Und Eine 8 X Anybay-Rückwandplatine
Abbildung 289. NVMe-Kabelführung zu integrierten Anschlüssen Rückwandplatine 1: NVMe 0-1 Integriert: PCIe 8 Rückwandplatine 1: NVMe 2-3 Integriert: PCIe 7 Rückwandplatine 1: NVMe 4-5, 6-7 Integriert: PCIe 6, 5 Rückwandplatine 2: NVMe 0-1, 2-3 Integriert: PCIe 3, 4 Eine 8 x SAS/SATA-Rückwandplatine und eine 8 x AnyBay- Rückwandplatine Dieser Abschnitt enthält Informationen zur Kabelführung für das Servermodell mit einer 8 x SAS/SATA- Rückwandplatine und einer 8 x AnyBay-Rückwandplatine.
Seite 337: Integrierte Anschlüsse + 8I Raid/Hba-Adapter
Integrierte Anschlüsse + 8i RAID/HBA-Adapter Im Folgenden werden die Kabelverbindungen für die 8 x SAS/SATA + 8 x AnyBay-Konfiguration mit zwei 8i RAID/HBA-Adaptern dargestellt. ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... SAS/SATA-Kabelführung Abbildung 290. SAS/SATA-Kabelführung zu 8i Adaptern Rückwandplatine 1: SAS 8i Adapter •...
Seite 338: Integrierte Anschlüsse + 16I Raid/Hba-Adapter
NVMe-Kabelführung Abbildung 291. Kabelführung mit zwei installierten Abbildung 292. Kabelführung mit einem installierten Prozessoren Prozessor Rückwandplatine 2: Integriert: PCIe 8 Rückwandplatine 2: Integriert: PCIe 3, 4 NVMe 0-1 NVMe 0-1, 2-3 Rückwandplatine 2: Integriert: PCIe 7 Rückwandplatine 2: Integriert: PCIe 2 NVMe 2-3 NVMe 4-5 Rückwandplatine 2:...
Seite 339 SAS/SATA-Kabelführung Abbildung 293. SAS/SATA-Kabelführung zum 16i Adapter Rückwandplatine 1: SAS 16i Adapter • Gen 4: C0 • Gen 3: C0C1 Rückwandplatine 2: SAS • Gen 4: C1 • Gen 3: C2C3 Kapitel 6 Interne Kabelführung...
Seite 340: Integrierte Anschlüsse + Cff 16I Raid/Hba-Adapter
NVMe-Kabelführung Abbildung 294. Kabelführung mit zwei installierten Abbildung 295. Kabelführung mit einem installierten Prozessoren Prozessor Rückwandplatine 2: Integriert: PCIe 8 Rückwandplatine 2: Integriert: PCIe 3, 4 NVMe 0-1 NVMe 0-1, 2-3 Rückwandplatine 2: Integriert: PCIe 7 Rückwandplatine 2: Integriert: PCIe 2 NVMe 2-3 NVMe 4-5 Rückwandplatine 2:...
Seite 341 SAS/SATA-Kabelführung Abbildung 296. SAS/SATA-Kabelführung zum CFF 16i Adapter Rückwandplatine 1: SAS CFF Adapter • C0 • C1 Rückwandplatine 2: SAS CFF Adapter • C2 • C3 CFF Adapter: MB (CFF-Eingang) Integriert: PCIe 4 CFF Adapter: PWR Integriert: CFF RAID/HBA PWR Kapitel 6 Interne Kabelführung...
Seite 342: Eine 8 X Sas/Sata-Rückwandplatine Und Eine 8 X Nvme-Rückwandplatine
NVMe-Kabelführung Abbildung 297. NVMe-Kabelführung zu integrierten PCIe-Anschlüssen Rückwandplatine 2: NVMe 0-1 Integriert: PCIe 8 Rückwandplatine 2: NVMe 2-3 Integriert: PCIe 7 Rückwandplatine 2: NVMe 4-5, 6-7 Integriert: PCIe 6, 5 Eine 8 x SAS/SATA-Rückwandplatine und eine 8 x NVMe- Rückwandplatine Dieser Abschnitt enthält Informationen zur Kabelführung für das Servermodell mit einer 8 x SAS/SATA- Rückwandplatine und einer 8 x NVMe-Rückwandplatine.
Seite 343: Integrierte Anschlüsse
Integrierte Anschlüsse Dieser Abschnitt enthält Informationen zur Kabelführung für die 8 x SAS/SATA + 8 x NVMe-Konfiguration mit integrierten Anschlüssen. ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... SAS/SATA-Kabelführung Abbildung 298. SAS/SATA-Kabelführung zu integrierten SATA-Anschlüssen Rückwandplatine 1: SAS Integriert: SATA 0, SATA 1 Kapitel 6 Interne Kabelführung...
Seite 344 NVMe-Kabelführung Abbildung 299. Kabelführung mit zwei installierten Abbildung 300. Kabelführung mit einem installierten Prozessoren Prozessor Rückwandplatine 2: Integriert: PCIe 8 Rückwandplatine 2: Integriert: PCIe 3, 4 NVMe 0-1 NVMe 0-1, 2-3 Rückwandplatine 2: Integriert: PCIe 7 Rückwandplatine 2: Integriert: PCIe 2 NVMe 2-3 NVMe 4-5 Rückwandplatine 2:...
Seite 345 SAS/SATA-Kabelführung Abbildung 301. SAS/SATA-Kabelführung zum 8i Adapter Rückwandplatine 1: SAS 8i Adapter • Gen 4: C0 • Gen 3: C0C1 Kapitel 6 Interne Kabelführung...
Seite 346 NVMe-Kabelführung Abbildung 302. Kabelführung mit zwei installierten Abbildung 303. Kabelführung mit einem installierten Prozessoren Prozessor Rückwandplatine 2: Integriert: PCIe 8 Rückwandplatine 2: Integriert: PCIe 3, 4 NVMe 0-1 NVMe 0-1, 2-3 Rückwandplatine 2: Integriert: PCIe 7 Rückwandplatine 2: Integriert: PCIe 2 NVMe 2-3 NVMe 4-5 Rückwandplatine 2:...
Seite 347 Abbildung 304. SAS/SATA-Kabelführung zum CFF 16i Adapter CFF Adapter: PWR Integriert: CFF RAID/HBA PWR Rückwandplatine 1: SAS CFF Adapter • C0 • C1 CFF Adapter: MB (CFF-Eingang) Integriert: PCIe 4 NVMe-Kabelführung ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Kapitel 6 Interne Kabelführung...
Seite 348: Eine 8 X Anybay-Rückwandplatine Und Eine 8 X Nvme-Rückwandplatine
Abbildung 305. NVMe-Kabelführung zu integrierten PCIe-Anschlüssen Rückwandplatine 2: NVMe 0-1 Integriert: PCIe 8 Rückwandplatine 2: NVMe 2-3 Integriert: PCIe 7 Rückwandplatine 2: NVMe 4-5, 6-7 Integriert: PCIe 6, 5 Eine 8 x AnyBay-Rückwandplatine und eine 8 x NVMe-Rückwandplatine Dieser Abschnitt enthält Informationen zur Kabelführung für das Servermodell mit einer 8 x AnyBay- Rückwandplatine und einer 8 x NVMe-Rückwandplatine.
Seite 349 ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... SAS/SATA-Kabelführung Abbildung 306. SAS/SATA-Kabelführung zum 8i Adapter 8i Adapter Rückwandplatine 1: SAS • Gen 4: C0 • Gen 3: C0C1 Kapitel 6 Interne Kabelführung...
Seite 350 NVMe-Kabelführung Abbildung 307. NVMe-Kabelführung zu integrierten PCIe-Anschlüssen Rückwandplatine 1: NVMe 0-1 Integriert: PCIe 8 Rückwandplatine 1: NVMe 2-3 Integriert: PCIe 7 Rückwandplatine 1: NVMe 4-5, 6-7 Integriert: PCIe 6, 5 Rückwandplatine 2: NVMe 0-1, 2-3 Integriert: PCIe 3, 4 Rückwandplatine 2: NVMe 4-5 Integriert: PCIe 2 Rückwandplatine 2: NVMe 6-7 Integriert: PCIe 1...
Seite 351 SAS/SATA-Kabelführung Abbildung 308. SAS/SATA-Kabelführung zum CFF 16i Adapter Rückwandplatine 1: SAS CFF Adapter • C0 • C1 Rückwandplatine 2: SAS CFF Adapter • C2 • C3 CFF Adapter: MB (CFF-Eingang) Integriert: PCIe 9 CFF Adapter: PWR Integriert: CFF RAID/HBA PWR Kapitel 6 Interne Kabelführung...
Seite 352: Drei 8 X Sas/Sata-Rückwandplatinen
NVMe-Kabelführung Abbildung 309. NVMe-Kabelführung zu integrierten PCIe-Anschlüssen Rückwandplatine 1: NVMe 0-1 Integriert: PCIe 8 Rückwandplatine 1: NVMe 2-3 Integriert: PCIe 7 Rückwandplatine 1: NVMe 4-5, 6-7 Integriert: PCIe 6, 5 Rückwandplatine 2: NVMe 0-1, 2-3 Integriert: PCIe 3, 4 Rückwandplatine 2: NVMe 4-5 Integriert: PCIe 2 Rückwandplatine 2: NVMe 6-7 Integriert: PCIe 1...
Seite 353: Vordere Rückwandplatinen: 24 X 2,5-Zoll-Sas/Sata
• „Vordere + mittlere + hintere Rückwandplatinen: 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/SATA + 4 x 2,5-Zoll-/8 x 2,5-Zoll-SAS/SATA“ auf Seite 374 Vordere Rückwandplatinen: 24 x 2,5-Zoll-SAS/SATA Dieser Abschnitt enthält Informationen zur Kabelführung für die 24 x 2,5-Zoll-SAS/SATA-Konfiguration. Informationen zum Anschließen der Netzkabel für die vordere(n) Rückwandplatine(n) finden Sie unter „Rückwandplatinen: Servermodelle mit 2,5-Zoll-Laufwerkpositionen an der Vorderseite“...
Seite 354 Rückwandplatine 1: SAS 32i Adapter • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF 16i RAID/HBA-Adapter + CFF Expander Im Folgenden werden die Kabelverbindungen für die 24 x 2,5-Zoll-SAS/SATA-Konfiguration mit einem CFF Expander und einem CFF 16i RAID/HBA-Adapter dargestellt. Kabelführung mit zwei installierten Prozessoren ↔...
Seite 355 CFF Adapter: PWR Integriert: CFF RAID/HBA PWR CFF Expander: PWR Integriert: CFF EXP PWR Kabelführung mit einem installierten Prozessor ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 312. SAS/SATA-Kabelführung zum CFF Expander und CFF 16i Adapter CFF Expander Rückwandplatine 1: SAS •...
Seite 356 ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 313. SAS/SATA-Kabelführung zum CFF Expander und 8i/16i Adapter Rückwandplatine 1: SAS CFF Expander • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF Expander: RAID/HBA 8i/16i Adapter •...
Seite 357 Abbildung 314. SAS/SATA-Kabelführung zu 8i Adaptern Rückwandplatine 1: SAS 8i Adapter • Gen 4: C0 • Gen 3: C0C1 8i Adapter Rückwandplatine 2: SAS • Gen 4: C0 • Gen 3: C0C1 Rückwandplatine 3: SAS 8i Adapter • Gen 4: C0 •...
Seite 358: Vordere + Hintere Rückwandplatinen: 24 X 2,5-Zoll-Sas/Sata + 4 X 2,5-Zoll
Abbildung 315. SAS/SATA-Kabelführung zu 8i/16i Adaptern Rückwandplatine 1: SAS 16i Adapter • Gen 4: C0 • Gen 3: C0C1 Rückwandplatine 2: SAS • Gen 4: C1 • Gen 3: C2C3 Rückwandplatine 3: SAS 8i Adapter • Gen 4: C0 • Gen 3: C0C1 Vordere + hintere Rückwandplatinen: 24 x 2,5-Zoll-SAS/SATA + 4 x 2,5-Zoll-/8 x 2,5-Zoll-SAS/SATA Dieser Abschnitt enthält Informationen zur Kabelführung für die vordere 12 x 3,5-Zoll-SAS/SATA-...
Seite 359 Informationen zum Anschließen der Netzkabel für die vordere(n) Rückwandplatine(n) finden Sie unter „Rückwandplatinen: Servermodelle mit 2,5-Zoll-Laufwerkpositionen an der Vorderseite“ auf Seite 306. Zum Anschließen von Signalkabeln an die vordere(n) Rückwandplatine(n) beachten Sie je nach Serverkonfiguration die folgenden Kabelführungsszenarien. • „32i RAID/HBA-Adapter“ auf Seite 349 •...
Seite 360 Kabelführung der hinteren Rückwandplatine ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 317. Kabelführung der hinteren Rückwandplatine 32i Adapter Rückwandplatine 4: SAS • C3 Rückwandplatine 4: PWR Integriert: Netzteilanschluss der 7-mm-Rückwandplatine CFF Expander + 8i/16i RAID/HBA-Adapter Dieser Abschnitt enthält Informationen zur Kabelführung für die 24 x 2,5-Zoll-SAS/SATA + 4 x 2,5-Zoll-SAS/ SATA-Konfiguration mit einem CFF Expander und einem 8i/16i RAID/HBA-Adapter.
Seite 361 Abbildung 318. SAS/SATA-Kabelführung zum CFF Expander und 8i/16i Adapter Rückwandplatine 1: SAS CFF Expander • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF Expander: RAID/HBA 8i/16i Adapter • Gen 4: C0 • Gen 3: C0C1 CFF Expander: PWR Integriert: CFF EXP PWR Kabelführung der hinteren Rückwandplatine ↔...
Seite 362 Abbildung 319. Kabelführung der hinteren Rückwandplatine Rückwandplatine 4: SAS CFF Expander • C3 Rückwandplatine 4: PWR Integriert: Netzteilanschluss der 7-mm-Rückwandplatine CFF 16i RAID/HBA-Adapter + CFF Expander Dieser Abschnitt enthält Informationen zur Kabelführung für die 24 x 2,5-Zoll-SAS/SATA + 4 x 2,5-Zoll-SAS/ SATA-Konfiguration mit einem CFF Expander und einem CFF 16i RAID/HBA-Adapter.
Seite 363 Abbildung 320. SAS/SATA-Kabelführung zum CFF Expander und CFF 16i Adapter CFF Expander Rückwandplatine 1: SAS • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF Adapter: MB (CFF-Eingang) Integriert: PCIe 7 CFF Adapter CFF Expander: RAID/HBA • C0 •...
Seite 364 Abbildung 321. SAS/SATA-Kabelführung zum CFF Expander und CFF 16i Adapter CFF Expander Rückwandplatine 1: SAS • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF Adapter: MB (CFF-Eingang) Integriert: PCIe 4 CFF Adapter CFF Expander: RAID/HBA • C0 •...
Seite 365 Abbildung 322. Kabelführung der hinteren Rückwandplatine Rückwandplatine 4: SAS CFF Expander • C3 Rückwandplatine 4: PWR Integriert: Netzteilanschluss der 7-mm-Rückwandplatine 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/SATA Dieser Abschnitt enthält Informationen zur Kabelführung für die vordere 24 x 2,5-Zoll-SAS/SATA- Rückwandplatine und einer hinteren 8 x 2,5-Zoll-SAS/SATA-Rückwandplatine. Informationen zum Anschließen der Netzkabel für die vordere(n) Rückwandplatine(n) finden Sie unter „Rückwandplatinen: Servermodelle mit 2,5-Zoll-Laufwerkpositionen an der Vorderseite“...
Seite 366 32i RAID/HBA-Adapter Dieser Abschnitt enthält Informationen zur Kabelführung für die 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/ SATA-Konfiguration mit einem 32i RAID/HBA-Adapter. Kabelführung der vorderen Rückwandplatine ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 323. SAS/SATA-Kabelführung zum 32i Adapter Rückwandplatine 1: SAS 32i Adapter •...
Seite 367 Abbildung 324. Signalkabelführung Abbildung 325. Netzkabelführung Rückwandplatine 4: 32i Adapter Rückwandplatine 4: • Integriert: SAS 0, SAS 1 • C3 Stromversorgung für Rückwandplatine • Integriert: Seitenband für Rückwandplatine • Adapterkarte 1: PWR 16i RAID/HBA-Adapter Dieser Abschnitt enthält Informationen zur Kabelführung für die 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/ SATA-Konfiguration mit zwei 16i RAID/HBA-Adaptern.
Seite 368 Abbildung 326. SAS/SATA-Kabelführung zu 16i Adaptern Rückwandplatine 1: SAS 16i Adapter • Gen 4: C0 • Gen 3: C0C1 Rückwandplatine 2: SAS • Gen 4: C1 • Gen 3: C2C3 Rückwandplatine 3: SAS 16i Adapter • Gen 4: C0 • Gen 3: C0C1 Kabelführung der hinteren Rückwandplatine ↔...
Seite 369 Abbildung 327. Signalkabelführung Abbildung 328. Netzkabelführung Rückwandplatine 4: 16i Adapter Rückwandplatine 4: • Integriert: SAS 0, SAS 1 • Gen 4: C1 Stromversorgung für Rückwandplatine • Gen 3: C2C3 • Integriert: Seitenband für Rückwandplatine • Adapterkarte 1: PWR CFF 16i RAID/HBA + SFF 16i RAID/HBA-Adapter Dieser Abschnitt enthält Informationen zur Kabelführung für die 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/ SATA-Konfiguration mit einem CFF 16i RAID/HBA-Adapter und einem SFF 16i RAID/HBA-Adapter.
Seite 370 Abbildung 329. Kabelführung mit zwei installierten Abbildung 330. Kabelführung mit einem installierten Prozessoren Prozessor Rückwandplatine 1: SAS CFF Adapter Rückwandplatine 1: SAS CFF Adapter • C0 • C0 • C1 • C1 Rückwandplatine 2: SAS Rückwandplatine 2: SAS • C2 •...
Seite 371 Abbildung 331. Signalkabelführung Abbildung 332. Netzkabelführung Rückwandplatine 4: 16i Adapter Rückwandplatine 4: • Integriert: SAS 0, SAS 1 • Gen 4: C1 Stromversorgung für Rückwandplatine • Gen 3: C2C3 • Integriert: Seitenband für Rückwandplatine • Adapterkarte 1: PWR CFF Expander + 8i/16i RAID/HBA-Adapter Dieser Abschnitt enthält Informationen zur Kabelführung für die 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/ SATA-Konfiguration mit einem CFF Expander und einem 8i/16i RAID/HBA-Adapter.
Seite 372 Abbildung 333. SAS/SATA-Kabelführung zum CFF Expander und 8i/16i Adapter Rückwandplatine 1: SAS CFF Expander • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF Expander: RAID/HBA 8i/16i Adapter • Gen 4: C0 • Gen 3: C0C1 CFF Expander: PWR Integriert: CFF EXP PWR Kabelführung der hinteren Rückwandplatine ↔...
Seite 373 Abbildung 334. Signalkabelführung Abbildung 335. Netzkabelführung Rückwandplatine 4: CFF Expander Rückwandplatine 4: • Integriert: SAS 0 Stromversorgung für • C4 Rückwandplatine Rückwandplatine 4: SAS • C5 • Integriert: Seitenband für Rückwandplatine • Adapterkarte 1: PWR CFF 16i RAID/HBA-Adapter + CFF Expander Dieser Abschnitt enthält Informationen zur Kabelführung für die 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/ SATA-Konfiguration mit einem CFF Expander und einem CFF 16i RAID/HBA-Adapter.
Seite 374 Abbildung 336. SAS/SATA-Kabelführung zum CFF Expander und CFF 16i Adapter CFF Expander Rückwandplatine 1: SAS • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF Adapter: MB (CFF-Eingang) Integriert: PCIe 7 CFF Adapter CFF Expander: RAID/HBA • C0 •...
Seite 375 Abbildung 337. SAS/SATA-Kabelführung zum CFF Expander und CFF 16i Adapter CFF Expander Rückwandplatine 1: SAS • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF Adapter: MB (CFF-Eingang) Integriert: PCIe 4 CFF Adapter CFF Expander: RAID/HBA • C0 •...
Seite 376: Vordere + Mittlere Rückwandplatinen: 24 X 2,5-Zoll-Sas/Sata + 4 X 2,5-Zoll
Abbildung 338. Signalkabelführung Abbildung 339. Netzkabelführung Rückwandplatine 4: CFF Expander Rückwandplatine 4: • Integriert: SAS 0 Stromversorgung für • C4 Rückwandplatine Rückwandplatine 4: SAS • C5 • Integriert: Seitenband für Rückwandplatine • Adapterkarte 1: PWR Vordere + mittlere Rückwandplatinen: 24 x 2,5-Zoll-SAS/SATA + 4 x 2,5-Zoll-/8 x 2,5-Zoll-SAS/SATA Dieser Abschnitt enthält Informationen zur Kabelführung für die vordere 12 x 3,5-Zoll-SAS/SATA- Rückwandplatine und eine oder zwei hintere 4 x 2,5-Zoll-SAS/SATA-Rückwandplatine(n).
Seite 377 • „16i RAID/HBA-Adapter“ auf Seite 372 32i RAID/HBA-Adapter Im Folgenden werden die Kabelverbindungen für die 24 x 2,5-Zoll-SAS/SATA + 4 x 2,5-Zoll-SAS/SATA- Konfiguration mit einem 32i RAID/HBA-Adapter dargestellt. Kabelführung der vorderen Rückwandplatine ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 340.
Seite 378 Abbildung 341. Kabelführung der mittleren Rückwandplatine Rückwandplatine 5: SAS 32i Adapter • C3 Rückwandplatine 5: PWR • Integriert: Stromversorgung für Rückwandplatine • Integriert: Seitenband für Rückwandplatine • Adapterkarte 1: PWR 16i RAID/HBA-Adapter Im Folgenden werden die Kabelverbindungen für die 24 x 2,5-Zoll-SAS/SATA + 4 x 2,5-Zoll-SAS/SATA- Konfiguration mit zwei 16i RAID/HBA-Adaptern dargestellt.
Seite 379 Abbildung 342. SAS/SATA-Kabelführung zu 16i Adaptern Rückwandplatine 1: SAS 16i Adapter • Gen 4: C0 • Gen 3: C0C1 Rückwandplatine 2: SAS • Gen 4: C1 • Gen 3: C2C3 Rückwandplatine 3: SAS 16i Adapter • Gen 4: C0 • Gen 3: C0C1 Kabelführung der mittleren Rückwandplatine ↔...
Seite 380 Abbildung 343. Kabelführung der mittleren Rückwandplatine Rückwandplatine 5: SAS 16i Adapter • Gen 4: C1 • Gen. 3: C2 Rückwandplatine 5: PWR • Integriert: Stromversorgung für Rückwandplatine • Integriert: Seitenband für Rückwandplatine • Adapterkarte 1: PWR 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/SATA Dieser Abschnitt enthält Informationen zur Kabelführung für die vordere 24 x 2,5-Zoll-SAS/SATA- Rückwandplatine und zwei mittlere 4 x 2,5-Zoll-SAS/SATA-Rückwandplatinen.
Seite 381 32i RAID/HBA-Adapter Im Folgenden werden die Kabelverbindungen für die 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/SATA- Konfiguration mit einem 32i RAID/HBA-Adapter dargestellt. Kabelführung der vorderen Rückwandplatine ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 344. SAS/SATA-Kabelführung zum 32i Adapter Rückwandplatine 1: SAS 32i Adapter •...
Seite 382 Abbildung 345. Kabelführung der mittleren Rückwandplatine 32i Adapter • Rückwandplatine 5: SAS • C3 • Rückwandplatine 6: SAS • Integriert: Stromversorgung für Rückwandplatine • Rückwandplatine 5: PWR • Integriert: Seitenband für Rückwandplatine • Rückwandplatine 6: PWR • Adapterkarte 1: PWR 16i RAID/HBA-Adapter Im Folgenden werden die Kabelverbindungen für die 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/SATA- Konfiguration mit zwei 16i RAID/HBA-Adaptern dargestellt.
Seite 383 Abbildung 346. SAS/SATA-Kabelführung zu 16i Adaptern Rückwandplatine 1: SAS 16i Adapter • Gen 4: C0 • Gen 3: C0C1 Rückwandplatine 2: SAS • Gen 4: C1 • Gen 3: C2C3 Rückwandplatine 3: SAS 16i Adapter • Gen 4: C0 • Gen 3: C0C1 Kabelführung der mittleren Rückwandplatine ↔...
Seite 384 Abbildung 347. Kabelführung der mittleren Rückwandplatine 16i Adapter • Rückwandplatine 5: SAS • Gen 4: C1 • Rückwandplatine 6: SAS • Gen 3: C2C3 • Integriert: Stromversorgung für Rückwandplatine • Rückwandplatine 5: PWR • Integriert: Seitenband für Rückwandplatine • Rückwandplatine 6: PWR •...
Seite 385 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/SATA + 4 x 2,5-Zoll-SAS/SATA Dieser Abschnitt enthält Informationen zur Kabelführung für die 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/ SATA + 4 x 2,5-Zoll-SAS/SATA-Konfiguration. Informationen zum Anschließen der Netzkabel für die vordere(n) Rückwandplatine(n) finden Sie unter „Rückwandplatinen: Servermodelle mit 2,5-Zoll-Laufwerkpositionen an der Vorderseite“...
Seite 386 Rückwandplatine 1: SAS 32i Adapter • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 Kabelführung der hinteren Rückwandplatine ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 349. Signalkabelführung Abbildung 350. Netzkabelführung Rückwandplatine 4: Integriert: 7-mm- Rückwandplatine 4: SAS 32i Adapter Netzteilanschluss...
Seite 387 Abbildung 351. Signalkabelführung Abbildung 352. Netzkabelführung 8i Adapter • Integriert: • Rückwandplatine 5: SAS • C0 • Rückwandplatine 5: Stromversorgung für Rückwandplatine • Rückwandplatine 6: SAS • Rückwandplatine 6: • Integriert: Seitenband für Rückwandplatine • Adapterkarte 1: PWR CFF Expander + 8i/16i RAID/HBA-Adapter Dieser Abschnitt enthält Informationen zur Kabelführung für die 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/ SATA + 4 x 2,5-Zoll-SAS/SATA-Konfiguration mit einem CFF Expander und einem 8i/16i RAID/HBA-Adapter.
Seite 388 Abbildung 353. SAS/SATA-Kabelführung zum CFF Expander und 8i/16i Adapter Rückwandplatine 1: SAS CFF Expander • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF Expander: RAID/HBA 8i/16i Adapter • Gen 4: C0 • Gen 3: C0C1 CFF Expander: PWR Integriert: CFF EXP PWR Kabelführung der hinteren Rückwandplatine ↔...
Seite 389 Abbildung 354. Signalkabelführung Abbildung 355. Netzkabelführung Rückwandplatine 4: SAS CFF Expander Rückwandplatine 4: Integriert: 7-mm- Netzteilanschluss • C4 Kabelführung der mittleren Rückwandplatine ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Kapitel 6 Interne Kabelführung...
Seite 390 Abbildung 356. Signalkabelführung Abbildung 357. Netzkabelführung CFF Expander • Integriert: • Rückwandplatine 5: SAS • Rückwandplatine 5: Stromversorgung für • C3 Rückwandplatine • Rückwandplatine 6: SAS • Rückwandplatine 6: • Integriert: Seitenband für Rückwandplatine • Adapterkarte 1: PWR CFF 16i RAID/HBA-Adapter + CFF Expander Dieser Abschnitt enthält Informationen zur Kabelführung für die 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/ SATA + 4 x 2,5-Zoll-SAS/SATA-Konfiguration mit einem CFF Expander und einem CFF 16i RAID/HBA- Adapter.
Seite 391 Abbildung 358. SAS/SATA-Kabelführung zum CFF Expander und CFF 16i Adapter CFF Expander Rückwandplatine 1: SAS • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF Adapter: MB (CFF-Eingang) Integriert: PCIe 7 CFF Adapter CFF Expander: RAID/HBA • C0 •...
Seite 392 Abbildung 359. SAS/SATA-Kabelführung zum CFF Expander und CFF 16i Adapter CFF Expander Rückwandplatine 1: SAS • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF Adapter: MB (CFF-Eingang) Integriert: PCIe 4 CFF Adapter CFF Expander: RAID/HBA • C0 •...
Seite 393 Abbildung 360. Signalkabelführung Abbildung 361. Netzkabelführung Rückwandplatine 4: SAS CFF Expander Rückwandplatine 4: Integriert: 7-mm- Netzteilanschluss • C4 Kabelführung der mittleren Rückwandplatine ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Kapitel 6 Interne Kabelführung...
Seite 394 Abbildung 362. Signalkabelführung Abbildung 363. Netzkabelführung CFF Expander • Integriert: • Rückwandplatine 5: SAS • Rückwandplatine 5: Stromversorgung für • C3 Rückwandplatine • Rückwandplatine 6: SAS • Rückwandplatine 6: • Integriert: Seitenband für Rückwandplatine • Adapterkarte 1: PWR 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/SATA Dieser Abschnitt enthält Informationen zur Kabelführung für die 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/ SATA + 8 x 2,5-Zoll-SAS/SATA-Konfiguration.
Seite 395 Abbildung 364. SAS/SATA-Kabelführung zum CFF Expander und 16i Adapter Rückwandplatine 1: SAS CFF Expander • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF Expander: RAID/HBA 16i Adapter • Gen 4: C0 • Gen 3: C0C1 CFF Expander: PWR Integriert: CFF EXP PWR Kabelführung der hinteren Rückwandplatine ↔...
Seite 396 Abbildung 365. Signalkabelführung Abbildung 366. Netzkabelführung Rückwandplatine 4: 16i Adapter Rückwandplatine 4: Adapterkarte 2: PWR1, SAS 0, SAS 1 PWR2 • Gen 4: C1 • Gen 3: C2C3 Kabelführung der mittleren Rückwandplatine ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 397 Abbildung 367. Signalkabelführung Abbildung 368. Netzkabelführung CFF Expander • Integriert: • Rückwandplatine 5: SAS • Rückwandplatine 5: Stromversorgung für • C3 Rückwandplatine • Rückwandplatine 6: SAS • Rückwandplatine 6: • Integriert: Seitenband für Rückwandplatine • Adapterkarte 1: PWR CFF 16i RAID/HBA-Adapter + CFF Expander Dieser Abschnitt enthält Informationen zur Kabelführung für die 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/ SATA + 8 x 2,5-Zoll-SAS/SATA-Konfiguration mit einem CFF Expander und einem CFF 16i RAID/HBA- Adapter.
Seite 398 Abbildung 369. SAS/SATA-Kabelführung zum CFF Expander und CFF 16i Adapter CFF Expander Rückwandplatine 1: SAS • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF Adapter: MB (CFF-Eingang) Integriert: PCIe 7 CFF Adapter CFF Expander: RAID/HBA • C0 •...
Seite 399 Abbildung 370. SAS/SATA-Kabelführung zum CFF Expander und CFF 16i Adapter CFF Expander Rückwandplatine 1: SAS • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF Adapter: MB (CFF-Eingang) Integriert: PCIe 4 CFF Adapter CFF Expander: RAID/HBA • C0 •...
Seite 400 Abbildung 371. Signalkabelführung Abbildung 372. Netzkabelführung Rückwandplatine 4: CFF Adapter Rückwandplatine 4: Adapterkarte 2: PWR1, SAS 0 PWR2 • C2 Rückwandplatine 4: SAS • C3 Kabelführung der mittleren Rückwandplatine ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 401: Drei 8 X Anybay-Rückwandplatinen
Abbildung 373. Signalkabelführung Abbildung 374. Netzkabelführung CFF Expander • Integriert: • Rückwandplatine 5: SAS • Rückwandplatine 5: Stromversorgung für • C3 Rückwandplatine • Rückwandplatine 6: SAS • Rückwandplatine 6: • Integriert: Seitenband für Rückwandplatine • Adapterkarte 1: PWR Drei 8 x AnyBay-Rückwandplatinen Dieser Abschnitt enthält Informationen zur Kabelführung für das Servermodell mit drei vorderen 8 x 2,5-Zoll- AnyBay-Rückwandplatinen.
Seite 402 Abbildung 375. SAS/SATA-Kabelführung zu Tri-Modus 8i/16i Adaptern Rückwandplatine 1: SAS 16i Adapter • C0 Rückwandplatine 2: SAS • C1 8i Adapter Rückwandplatine 3: SAS • C0 Tri-Modus 8i RAID/HBA-Adapter Im Folgenden werden die Kabelverbindungen für die 24 x 2,5-Zoll-AnyBay-Konfiguration mit drei Tri-Modus 8i RAID/HBA-Adaptern dargestellt.
Seite 403: Drei 8 X Nvme-Rückwandplatinen
Abbildung 376. SAS/SATA-Kabelführung zu Tri-Modus 8i Adaptern Rückwandplatine 1: SAS 8i Adapter • C0 8i Adapter Rückwandplatine 2: SAS • C0 Rückwandplatine 3: SAS 8i Adapter • C0 Drei 8 x NVMe-Rückwandplatinen Dieser Abschnitt enthält Informationen zur Kabelführung für das Servermodell mit drei vorderen 8 x 2,5-Zoll- NVMe-Rückwandplatinen.
Seite 404: Vordere + Mittlere Rückwandplatinen: 24 X Nvme + 8 X Nvme
Integrierte PCIe-Anschlüsse + Retimer ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 377. NVMe-Kabelführung zu integrierten Anschlüssen und Retimer Rückwandplatine 1: NVMe 0-1 Integriert: PCIe 10 Rückwandplatine 1: NVMe 2-3 Integriert: PCIe 9 Rückwandplatine 1: NVMe 4-5 Integriert: PCIe 8 Rückwandplatine 1: NVMe 6-7 Integriert: PCIe 7 Rückwandplatine 2: NVMe 0-1, 2-3...
Seite 405: "Rückwandplatinen: Servermodelle Mit 2,5-Zoll-Laufwerkpositionen An Der Vorderseite" Auf Seite
Informationen zum Anschließen der Netzkabel für die vordere(n) Rückwandplatine(n) finden Sie unter „Rückwandplatinen: Servermodelle mit 2,5-Zoll-Laufwerkpositionen an der Vorderseite“ auf Seite 306. Kabelführung der vorderen Rückwandplatine ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 378. NVMe-Kabelführung zu integrierten Anschlüssen und Retimer Rückwandplatine 1: NVMe 0-1 Integriert: PCIe 10 Rückwandplatine 1: NVMe 2-3...
Seite 406: Eine 8 X Anybay-Rückwandplatine Und Zwei 8 X Nvme-Rückwandplatinen
Abbildung 379. Kabelführung der mittleren Rückwandplatine Rückwandplatine 5: NVMe 0-1, 2-3 Retimer: C0, C1 Rückwandplatine 6: NVMe 0-1, 2-3 Retimer: C0, C1 • Integriert: Stromversorgung für Rückwandplatine • Rückwandplatine 5: PWR • Integriert: Seitenband für Rückwandplatine • Rückwandplatine 6: PWR •...
Seite 407: Nvme-Kabelführung
Abbildung 380. SAS/SATA-Kabelführung zum 8i Adapter Rückwandplatine 1: SAS 8i Adapter • Gen 4: C0 • Gen 3: C0C1 NVMe-Kabelführung ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Kapitel 6 Interne Kabelführung...
Seite 408: Eine 8 X Sas/Sata-Rückwandplatine Und Zwei 8 X Nvme-Rückwandplatinen
Abbildung 381. NVMe-Kabelführung zu integrierten Anschlüssen und Retimer-Karte Rückwandplatine 1: NVMe 0-1 Integriert: PCIe 10 Rückwandplatine 1: NVMe 2-3 Integriert: PCIe 9 Rückwandplatine 1: NVMe 4-5 Integriert: PCIe 8 Rückwandplatine 1: NVMe 6-7 Integriert: PCIe 7 Rückwandplatine 2: NVMe 0-1, 2-3 Integriert: PCIe 6, 5 Rückwandplatine 2: NVMe 4-5, 6-7 Integriert: PCIe 3, 4...
Seite 409 Informationen zum Anschließen der Netzkabel für die vordere(n) Rückwandplatine(n) finden Sie unter „Rückwandplatinen: Servermodelle mit 2,5-Zoll-Laufwerkpositionen an der Vorderseite“ auf Seite 306. SAS/SATA-Kabelführung ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 382. SAS/SATA-Kabelführung zum 8i Adapter Rückwandplatine 1: SAS 8i Adapter •...
Seite 410: Eine 8 X Sas/Sata-Rückwandplatine Und Zwei 8 X Anybay-Rückwandplatinen
Abbildung 383. NVMe-Kabelführung Rückwandplatine 2: NVMe 0-1 Integriert: PCIe 8 Rückwandplatine 2: NVMe 2-3 Integriert: PCIe 7 Rückwandplatine 2: NVMe 4-5, 6-7 Integriert: PCIe 6, 5 Rückwandplatine 3: NVMe 0-1, 2-3 Integriert: PCIe 3, 4 Rückwandplatine 3: NVMe 4-5 Integriert: PCIe 2 Rückwandplatine 3: NVMe 6-7 Integriert: PCIe 1 Eine 8 x SAS/SATA-Rückwandplatine und zwei 8 x AnyBay-...
Seite 411: Zwei 8 X Sas/Sata-Rückwandplatinen Und Eine 8 X Anybay-Rückwandplatine
Abbildung 384. Kabelführung zu einem 8i Adapter und einem Tri-Modus 16i Adapter Rückwandplatine 1: SAS 8i Adapter • C0 16i Adapter Rückwandplatine 2: SAS • C0 Rückwandplatine 3: SAS • C1 Zwei 8 x SAS/SATA-Rückwandplatinen und eine 8 x AnyBay- Rückwandplatine Dieser Abschnitt enthält Informationen zur Kabelführung für das Servermodell mit zwei vorderen 8 x 2,5-Zoll- SAS/SATA-Rückwandplatinen und einer vorderen 8 x 2,5-Zoll-AnyBay-Rückwandplatine.
Seite 412 Informationen zum Anschließen der Netzkabel für die vordere(n) Rückwandplatine(n) finden Sie unter „Rückwandplatinen: Servermodelle mit 2,5-Zoll-Laufwerkpositionen an der Vorderseite“ auf Seite 306. Zum Anschließen von Signalkabeln an die vordere(n) Rückwandplatine(n) beachten Sie je nach Serverkonfiguration die folgenden Kabelführungsszenarien. • „32i RAID/HBA-Adapter“ auf Seite 402 •...
Seite 413 NVMe-Kabelführung ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 387. Kabelführung mit einem installierten Abbildung 386. Kabelführung mit zwei installierten Prozessor Prozessoren Rückwandplatine 3: Integriert: PCIe 8 Rückwandplatine 3: Integriert: PCIe 3, 4 NVMe 0-1 NVMe 0-1, 2-3 Rückwandplatine 3: Integriert: PCIe 7 Rückwandplatine 3:...
Seite 414 Abbildung 388. SAS/SATA-Kabelführung Abbildung 389. NVMe-Kabelführung Rückwandplatine 1: SAS 8i Adapter Rückwandplatine 3: Integriert: PCIe 8 NVMe 0-1 • C0 Rückwandplatine 2: SAS 8i Adapter Rückwandplatine 3: Integriert: PCIe 7 NVMe 2-3 • C0 8i Adapter Rückwandplatine 3: Rückwandplatine 3: SAS Integriert: PCIe 4, 3 NVMe 4-5, 6-7 •...
Seite 415 Abbildung 390. SAS/SATA-Kabelführung Rückwandplatine 1: SAS CFF Expander • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF Expander: RAID/HBA 8i Adapter • Gen 4: C0 • Gen 3: C0C1 CFF Expander: PWR Integriert: CFF EXP PWR NVMe-Kabelführung ↔...
Seite 416 Abbildung 392. Kabelführung mit einem installierten Abbildung 391. Kabelführung mit zwei installierten Prozessor Prozessoren Rückwandplatine 3: Integriert: PCIe 8 Rückwandplatine 3: Integriert: PCIe 3, 4 NVMe 0-1 NVMe 0-1, 2-3 Rückwandplatine 3: Integriert: PCIe 7 Rückwandplatine 3: Integriert: PCIe 2 NVMe 2-3 NVMe 4-5 Rückwandplatine 3:...
Seite 417 32i RAID/HBA-Adapter Dieser Abschnitt enthält Informationen zur Kabelführung für die (16 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll- AnyBay) + 4 x 2,5-Zoll-SAS/SATA-Konfiguration mit einem 32i RAID/HBA-Adapter. Kabelführung der vorderen Rückwandplatine SAS/SATA-Kabelführung ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 393.
Seite 418 Abbildung 394. NVMe-Kabelführung Rückwandplatine 3: NVMe 0-1, 2-3 Integriert: PCIe 3, 4 Rückwandplatine 3: NVMe 4-5 Integriert: PCIe 2 Rückwandplatine 3: NVMe 6-7 Integriert: PCIe 1 Kabelführung der hinteren Rückwandplatine ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 419 Abbildung 395. Kabelführung der hinteren Rückwandplatine Rückwandplatine 4: SAS 32i Adapter • C3 Rückwandplatine 4: PWR Integriert: Netzteilanschluss der 7-mm-Rückwandplatine CFF Expander + 8i RAID/HBA-Adapter Dieser Abschnitt enthält Informationen zur Kabelführung für die (16 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll- AnyBay) + 4 x 2,5-Zoll-SAS/SATA-Konfiguration mit einem CFF Expander und einem 8i RAID/HBA-Adapter.
Seite 420 Abbildung 396. SAS/SATA-Kabelführung Rückwandplatine 1: SAS CFF Expander • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF Expander: RAID/HBA 8i Adapter • Gen 4: C0 • Gen 3: C0C1 CFF Expander: PWR Integriert: CFF EXP PWR NVMe-Kabelführung ↔...
Seite 421 Abbildung 397. NVMe-Kabelführung Rückwandplatine 3: NVMe 0-1, 2-3 Integriert: PCIe 3, 4 Rückwandplatine 3: NVMe 4-5 Integriert: PCIe 2 Rückwandplatine 3: NVMe 6-7 Integriert: PCIe 1 Kabelführung der hinteren Rückwandplatine ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Kapitel 6 Interne Kabelführung...
Seite 422 Abbildung 398. Kabelführung der hinteren Rückwandplatine Rückwandplatine 4: SAS CFF Expander • C3 Rückwandplatine 4: PWR Integriert: Netzteilanschluss der 7-mm-Rückwandplatine CFF Expander + CFF 16i RAID/HBA-Adapter Dieser Abschnitt enthält Informationen zur Kabelführung für die (16 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll- AnyBay) + 4 x 2,5-Zoll-SAS/SATA-Konfiguration mit einem CFF Expander und einem CFF 16i RAID/HBA- Adapter.
Seite 423 Abbildung 399. SAS/SATA-Kabelführung zum CFF Expander und CFF 16i Adapter CFF Expander Rückwandplatine 1: SAS • C0 Rückwandplatine 2: SAS • C1 Rückwandplatine 3: SAS • C2 CFF Adapter: MB (CFF-Eingang) Integriert: PCIe 7 CFF Adapter CFF Expander: RAID/HBA • C0 •...
Seite 424 Abbildung 400. NVMe-Kabelführung zu integrierten PCIe-Anschlüssen Rückwandplatine 3: NVMe 0-1, 2-3 Integriert: PCIe 3, 4 Rückwandplatine 3: NVMe 4-5 Integriert: PCIe 2 Rückwandplatine 3: NVMe 6-7 Integriert: PCIe 1 Kabelführung der hinteren Rückwandplatine ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ...
Seite 425 Abbildung 401. Kabelführung der hinteren Rückwandplatine Rückwandplatine 4: SAS CFF Expander • C3 Rückwandplatine 4: PWR Integriert: Netzteilanschluss der 7-mm-Rückwandplatine 8i RAID/HBA-Adapter Im Folgenden werden die Kabelverbindungen für die (16 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-AnyBay) + 4 x 2,5-Zoll-SAS/SATA-Konfiguration mit vier 8i RAID/HBA-Adaptern dargestellt. Kabelführung der vorderen Rückwandplatine ↔...
Seite 426 Abbildung 402. SAS/SATA-Kabelführung Abbildung 403. NVMe-Kabelführung 8i Adapter Rückwandplatine 3: Rückwandplatine 1: SAS Integriert: PCIe 3, 4 NVMe 0-1, 2-3 • Gen 4: C0 • Gen 3: C0C1 8i Adapter Rückwandplatine 3: Rückwandplatine 2: SAS Integriert: PCIe 2 NVMe 4-5 •...
Seite 427: Zwei 8 X Sas/Sata-Rückwandplatinen Und Eine 8 X Nvme-Rückwandplatine
Abbildung 404. Kabelführung der hinteren Rückwandplatine Rückwandplatine 4: SAS 8i Adapter • Gen 4: C0 • Gen 3: C0C1 Rückwandplatine 4: PWR Integriert: Netzteilanschluss der 7-mm-Rückwandplatine Zwei 8 x SAS/SATA-Rückwandplatinen und eine 8 x NVMe- Rückwandplatine Dieser Abschnitt enthält Informationen zur Kabelführung für das Servermodell mit zwei vorderen Rückwandplatinen für 8 x 2,5-Zoll-SAS/SATA-Laufwerke und einer vorderen Rückwandplatine für 8 x 2,5-Zoll-NVMe-Laufwerke.
Seite 428 16i RAID/HBA-Adapter Dieser Abschnitt enthält Informationen zur Kabelführung für die 16 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll- NVMe-Konfiguration mit einem 16i RAID/HBA-Adapter. ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 405. SAS/SATA-Kabelführung Abbildung 406. NVMe-Kabelführung 16i Adapter Rückwandplatine 3: Rückwandplatine 1: SAS Integriert: PCIe 8 NVMe 0-1...
Seite 429 Abbildung 407. Kabelführung zu einem CFF Expander und einem 8i Adapter Rückwandplatine 1: SAS CFF Expander • C0 Rückwandplatine 2: SAS • C1 CFF Expander: RAID/HBA 8i Adapter • Gen 4: C0 • Gen 3: C0C1 CFF Expander: PWR Integriert: CFF EXP PWR NVMe-Kabelführung ↔...
Seite 430: 24 X 2,5-Zoll-Sas/Sata-Expander-Rückwandplatine
Abbildung 409. NVMe-Kabelführung Abbildung 408. SAS/SATA-Kabelführung Rückwandplatine 3: Integriert: PCIe 8 Rückwandplatine 3: Integriert: PCIe 3, 4 NVMe 0-1 NVMe 0-1, 2-3 Rückwandplatine 3: Integriert: PCIe 7 Rückwandplatine 3: Integriert: PCIe 2 NVMe 2-3 NVMe 4-5 Rückwandplatine 3: Integriert: PCIe 4, 3 Rückwandplatine 3: Integriert: PCIe 1 NVMe 4-5, 6-7...
Seite 431: Vordere + Hintere Rückwandplatinen: 24 X 2,5-Zoll-Sas/Sata + 8 X 2,5-Zoll-Sas
Abbildung 410. Kabelführung zu einem 8i Adapter Rückwandplatine 1: SAS 0 8i Adapter • Gen 4: C0 • Gen 3: C0C1 Vordere + hintere Rückwandplatinen: 24 x 2,5-Zoll-SAS/SATA + 8 x 2,5-Zoll-SAS/ SATA Dieser Abschnitt enthält Informationen zur Kabelführung für die vordere 24 x 2,5-Zoll-SAS/SATA-Expander- Rückwandplatine und mit einer hinteren 8 x 2,5-Zoll-SAS/SATA-Rückwandplatine für Laufwerke.
Seite 432 Abbildung 411. Signalkabelführung für vordere/hintere Abbildung 412. Netzkabelführung für hintere Rückwandplatine Rückwandplatine Rückwandplatine 1: 16i Adapter Rückwandplatine 4: • Integriert: SAS 0 • Gen 4: C0 Stromversorgung für Rückwandplatine • Gen 3: C0C1 • Integriert: Seitenband für Rückwandplatine • Adapterkarte 1: PWR Rückwandplatine 4: SAS •...
Seite 433 Abbildung 413. Kabelführung zu einem CFF 16i RAID/HBA-Adapter Rückwandplatine 1: SAS 0 CFF Adapter • C0 • C1 Rückwandplatine 4: SAS 0 • C2 Rückwandplatine 4: SAS 1 • C3 CFF Adapter: MB (CFF-Eingang) Integriert: PCIe 4 CFF Adapter: PWR Integriert: CFF RAID/HBA PWR Netzkabelführung ↔...
Seite 434 Abbildung 414. Netzkabelführung für hintere Rückwandplatine Rückwandplatine 4: PWR • Integriert: Stromversorgung für Rückwandplatine • Integriert: Seitenband für Rückwandplatine • Adapterkarte 1: PWR ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 435: Rückwandplatinen: Servermodelle Mit 3,5-Zoll-Laufwerkpositionen An Der Vorderseite
Rückwandplatinen: Servermodelle mit 3,5-Zoll-Laufwerkpositionen an der Vorderseite Dieser Abschnitt enthält Informationen zu den Kabelanschlüssen an der Rückwandplatine für Servermodelle mit 3,5-Zoll-Laufwerkpositionen an der Vorderseite. Bevor Sie beginnen Stellen Sie sicher, dass die folgenden Komponenten entfernt wurden, bevor Sie mit der Kabelführung für Rückwandplatinen an der Vorderseite beginnen.
Seite 436 Abbildung 415. Netzkabelverbindungen für die 8 x Abbildung 416. Netzkabelverbindungen für die 12 x 3,5-Zoll-SAS/SATA-Rückwandplatine und 12 x 3,5-Zoll- 3,5-Zoll-SAS/SATA/AnyBay-Rückwandplatinen SAS/SATA-Expander-Rückwandplatine Netzteilanschluss auf Netzteilanschluss der Netzteilanschluss 1 auf Netzteilanschluss der Rückwandplatine 1 Rückwandplatine 1 Rückwandplatine Rückwandplatine 1 Netzteilanschluss 2 auf Netzteilanschluss der Rückwandplatine Rückwandplatine 2...
Seite 437: X 3,5-Zoll-Sas/Sata-Rückwandplatine
8 x 3,5-Zoll-SAS/SATA-Rückwandplatine Dieser Abschnitt enthält Informationen zur Kabelführung für das Servermodell mit einer vorderen 8 x 3,5-Zoll- SAS/SATA-Rückwandplatine. • „Integrierte Anschlüsse“ auf Seite 427 • „8i RAID/HBA-Adapter“ auf Seite 427 Integrierte Anschlüsse Im Folgenden werden die Kabelverbindungen für die 8 x 3,5-Zoll-SAS/SATA-Konfiguration mit integrierten Anschlüssen dargestellt.
Seite 438: 12 X 3,5-Zoll-Sas/Sata-Rückwandplatine
Abbildung 418. Kabelführung zu einem 8i RAID/HBA-Adapter Rückwandplatine 1: SAS 0, SAS 1 8i Adapter • Gen 4: C0 • Gen 3: C0C1 12 x 3,5-Zoll-SAS/SATA-Rückwandplatine Dieser Abschnitt enthält Informationen zur Kabelführung für das Servermodell mit einer vorderen 12 x 3,5-Zoll-SAS/SATA-Rückwandplatine.
Seite 439: Integrierte Anschlüsse Verbindungen Zwischen Anschlüssen
• „16i RAID/HBA-Adapter“ auf Seite 429 Integrierte Anschlüsse ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 419. Kabelführung zu integrierten SATA-Anschlüssen Rückwandplatine 1: SAS 0, SAS 1 Integriert: SATA 0, SATA 1 Rückwandplatine 1: SAS 2 Integriert: SATA 2 16i RAID/HBA-Adapter ↔...
Seite 440: Vordere + Hintere Rückwandplatinen: 12 X 3,5-Zoll-Sas/Sata + 4 X 2,5-Zoll
Abbildung 420. Kabelführung zu einem 16i RAID/HBA-Adapter Rückwandplatine 1: SAS 0, SAS 1 16i Adapter • Gen 4: C0 • Gen 3: C0C1 Rückwandplatine 1: SAS 2 • Gen 4: C1 • Gen. 3: C2 Vordere + hintere Rückwandplatinen: 12 x 3,5-Zoll-SAS/SATA + 4 x 2,5-Zoll-/2 x 3,5-Zoll-/4 x 3,5-Zoll-SAS/SATA Dieser Abschnitt enthält Informationen zur Kabelführung für die vordere 12 x 3,5-Zoll-SAS/SATA- Rückwandplatine und eine hintere 2 x 3,5-Zoll-/4 x 3,5-Zoll-/4 x 2,5-Zoll-SAS/SATA-Rückwandplatine.
Seite 441 • „Integrierte Anschlüsse + integrierte Anschlüsse“ auf Seite 431 • „16i RAID/HBA-Adapter“ auf Seite 431 Integrierte Anschlüsse + integrierte Anschlüsse ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 421. Kabelführung der vorderen Abbildung 422. Kabelführung der hinteren Rückwandplatine Rückwandplatine Rückwandplatine 1: Integriert: SATA 0, SATA 1...
Seite 442 Abbildung 423. Signalkabelführung für vordere/hintere Abbildung 424. Netzkabelführung für hintere Rückwandplatine Rückwandplatine Rückwandplatine 1: 16i Adapter Rückwandplatine 4: • Integriert: SAS 0, SAS 1 • Gen 4: C0 Stromversorgung für Rückwandplatine • Gen 3: C0C1 • Integriert: Seitenband für Rückwandplatine •...
Seite 443 Abbildung 425. Signalkabelführung für vordere/hintere Abbildung 426. Netzkabelführung für hintere Rückwandplatine Rückwandplatine Rückwandplatine 1: 16i Adapter Rückwandplatine 4: Adapterkarte 2: PWR1, SAS 0, SAS 1 PWR2 • Gen 4: C0 • Gen 3: C0C1 • Gen 4: C1 • Rückwandplatine 1: •...
Seite 444: Vordere + Mittlere Rückwandplatinen: 12 X 3,5-Zoll-Sas/Sata + 4 X 3,5-Zoll
Abbildung 427. Signalkabelführung für vordere/hintere Abbildung 428. Netzkabelführung für hintere Rückwandplatine Rückwandplatine Rückwandplatine 1: 16i Adapter Rückwandplatine 4: Integriert: 7-mm- SAS 0, SAS 1 Netzteilanschluss • Gen 4: C0 • Gen 3: C0C1 • Gen 4: C1 • Rückwandplatine 1: •...
Seite 445 16i RAID/HBA-Adapter ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Abbildung 429. Signalkabelführung für vordere/mittlere Abbildung 430. Netzkabelführung für mittlere Rückwandplatine Rückwandplatine Rückwandplatine 1: 16i Adapter Rückwandplatine 5: • Integriert: GPU- SAS 0, SAS 1 • Gen 4: C0 Stromversorgung •...
Seite 446 Abbildung 431. Signalkabelführung für vordere/mittlere Abbildung 432. Netzkabelführung für mittlere Rückwandplatine Rückwandplatine Rückwandplatine 1: 16i Adapter Rückwandplatine 5: Adapterkarte 2: PWR1, SAS 0, SAS 1 PWR2 • Gen 4: C0 • Gen 3: C0C1 • Gen 4: C1 • Rückwandplatine 1: •...
Seite 447 Abbildung 433. Kabelführung zu integrierten SATA-Anschlüssen Rückwandplatine 1: SAS 0, SAS 1 Integriert: SATA 0, SATA 1 Rückwandplatine 1: SAS 2 Integriert: SATA 2 Kabelführung der mittleren Rückwandplatine ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Kapitel 6 Interne Kabelführung...
Seite 448 Abbildung 434. Signalkabelführung für mittlere Abbildung 435. Netzkabelführung für mittlere Rückwandplatine Rückwandplatine Rückwandplatine 5: Integriert: PCIe 7 • Integriert: NVMe 0-1 • Rückwandplatine 5: Stromversorgung für Rückwandplatine Rückwandplatine 5: Integriert: PCIe 8 NVMe 2-3 • Rückwandplatine 6: • Integriert: Seitenband für Rückwandplatine •...
Seite 449 Abbildung 436. Kabelführung zu einem 16i RAID/HBA-Adapter Rückwandplatine 1: SAS 0, SAS 1 16i Adapter • Gen 4: C0 • Gen 3: C0C1 Rückwandplatine 1: SAS 2 • Gen 4: C1 • Gen. 3: C2 Kabelführung der mittleren Rückwandplatine ↔ ↔...
Seite 450 Abbildung 437. Signalkabelführung für mittlere Abbildung 438. Netzkabelführung für mittlere Rückwandplatine Rückwandplatine Rückwandplatine 5: Integriert: PCIe 7 • Integriert: NVMe 0-1 • Rückwandplatine 5: Stromversorgung für Rückwandplatine Rückwandplatine 5: Integriert: PCIe 8 NVMe 2-3 • Rückwandplatine 6: • Integriert: Seitenband für Rückwandplatine •...
Seite 451: 12 X 3,5-Zoll-Anybay-Rückwandplatine
Abbildung 439. Signalkabelführung für Rückwandplatine Abbildung 440. Netzkabelführung für mittlere/hintere Rückwandplatine Rückwandplatine 1: 32i Adapter Rückwandplatine 4: Adapterkarte 2: PWR1, SAS 0, SAS 1 PWR2 • C0 Rückwandplatine 5: • C1 • Integriert: GPU- • Rückwandplatine 1: Stromversorgung SAS 2 •...
Seite 452: Vordere Rückwandplatine: 8 X Sas/Sata + 4 X Anybay
Vordere Rückwandplatine: 8 x SAS/SATA + 4 x AnyBay Dieser Abschnitt enthält Informationen zur Kabelführung für die Konfiguration mit 8 x SAS/SATA + 4 x AnyBay-Laufwerkpositionen an der Vorderseite mit der vorderen 12 x 3,5-Zoll-AnyBay-Rückwandplatine. • „Integrierte Anschlüsse“ auf Seite 442 •...
Seite 453: Vordere + Hintere Rückwandplatinen: (8 X Sas/Sata + 4 Anybay) + 4 X Sas/Sata
Abbildung 443. SAS/SATA-Kabelführung Abbildung 444. NVMe-Kabelführung Rückwandplatine 1: 16i Adapter Rückwandplatine 1: Integriert: PCIe 3, 4 SAS 0, SAS 1 NVMe 8-9, 10-11 • Gen 4: C0 • Gen 3: C0C1 Rückwandplatine 1: • Gen 4: C1 SAS 2 • Gen. 3: C2 Vordere + hintere Rückwandplatinen: (8 x SAS/SATA + 4 AnyBay) + 4 x SAS/SATA Dieser Abschnitt enthält Informationen zur Kabelführung für die (8 x SAS/SATA + 4 x AnyBay) + 4 SAS/SATA- Konfiguration mit einer vorderen 12 x 3,5-Zoll-AnyBay-Rückwandplatine und einer hinteren 4 x 3,5-Zoll-SAS/...
Seite 454: Vordere Rückwandplatine: 8 X Sas/Sata + 4 X Nvme
Abbildung 445. SAS/SATA-Kabelführung Abbildung 446. NVMe-Kabelführung Rückwandplatine 1: 16i Adapter Rückwandplatine 1: Integriert: PCIe 2 SAS 0, SAS 1 NVMe 8-9 • Gen 4: C0 • Gen 3: C0C1 Rückwandplatine 1: Integriert: PCIe 1 • Gen 4: C1 NVMe 10-11 •...
Seite 455 Abbildung 447. SAS/SATA-Kabelführung Abbildung 448. NVMe-Kabelführung Rückwandplatine 1: Rückwandplatine 1: Integriert: SATA 0, SATA 1 Integriert: PCIe 3, 4 SAS 0, SAS 1 NVMe 8-9, 10-11 8i RAID/HBA-Adapter ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , ... Kapitel 6 Interne Kabelführung...
Seite 456: Vordere + Hintere Rückwandplatinen: (8 X Sas/Sata + 4 Nvme) + 4 X Sas/Sata
Abbildung 449. SAS/SATA-Kabelführung Abbildung 450. NVMe-Kabelführung Rückwandplatine 1: 8i Adapter Rückwandplatine 1: Integriert: PCIe 3, 4 SAS 0, SAS 1 NVMe 8-9, 10-11 • Gen 4: C0 • Gen 3: C0C1 Vordere + hintere Rückwandplatinen: (8 x SAS/SATA + 4 NVMe) + 4 x SAS/SATA Dieser Abschnitt enthält Informationen zur Kabelführung für die (8 x SAS/SATA + 4 x NVMe) + 4 SAS/SATA- Konfiguration mit einer vorderen 12 x 3,5-Zoll-AnyBay-Rückwandplatine und einer hinteren 4 x 3,5-Zoll-SAS/ SATA-Rückwandplatine.
Seite 457: 12 X 3,5-Zoll-Sas/Sata-Expander-Rückwandplatine
Abbildung 451. SAS/SATA-Kabelführung Abbildung 452. NVMe-Kabelführung Rückwandplatine 1: 16i Adapter Rückwandplatine 1: Integriert: PCIe 2 SAS 0, SAS 1 NVMe 8-9 • Gen 4: C0 • Gen 3: C0C1 Rückwandplatine 4: SAS Rückwandplatine 1: Integriert: PCIe 1 • Gen 4: C1 NVMe 10-11 •...
Seite 458: Vordere + Hintere Rückwandplatinen: 12 X 3,5-Zoll-Sas/Sata + 2 X 3,5-Zoll
Abbildung 453. Kabelführung zu einem 8i Adapter Rückwandplatine 1: SAS 0 8i Adapter • Gen 4: C0 • Gen 3: C0C1 Vordere + hintere Rückwandplatinen: 12 x 3,5-Zoll-SAS/SATA + 2 x 3,5-Zoll-/4 x 3,5-Zoll-SAS/SATA Dieser Abschnitt enthält Informationen zur Kabelführung für die vordere 12 x 3,5-Zoll-SAS/SATA-Expander- Rückwandplatine mit einer hinteren 2 x 3,5-Zoll-/4 x 3,5-Zoll-SAS/SATA-Rückwandplatine für Laufwerke.
Seite 459 Abbildung 454. Signalkabelführung für vordere/hintere Abbildung 455. Netzkabelführung für hintere Rückwandplatine Rückwandplatine Rückwandplatine 4: SAS Rückwandplatine 1: SAS 1 Rückwandplatine 4: • Integriert: Stromversorgung für Rückwandplatine • Integriert: Seitenband für Rückwandplatine • Adapterkarte 1: PWR Rückwandplatine 1: 8i Adapter SAS 0 •...
Seite 460 Abbildung 456. Signalkabelführung für vordere/hintere Abbildung 457. Netzkabelführung für hintere Rückwandplatine Rückwandplatine Rückwandplatine 4: SAS Rückwandplatine 1: SAS 1 Rückwandplatine 4: Adapterkarte 2: PWR1, PWR2 Rückwandplatine 1: 8i Adapter SAS 0 • Gen 4: C0 • Gen 3: C0C1 Vordere + mittlere + hintere Rückwandplatinen: 12 x 3,5-Zoll-SAS/SATA + 4 x 3,5-Zoll-SAS/SATA + 4 x 3,5-Zoll-SAS/SATA Dieser Abschnitt enthält Informationen zur Kabelführung für die vordere 12 x 3,5-Zoll-SAS/SATA-Expander- Rückwandplatine mit einer mittleren 4 x 3,5-Zoll-SAS/SATA-Rückwandplatine für Laufwerke und einer...
Seite 461 Abbildung 459. Netzkabelführung für mittlere/hintere Abbildung 458. Signalkabelführung für Rückwandplatine Rückwandplatine Rückwandplatine 4: SAS Rückwandplatine 1: SAS 1 Rückwandplatine 4: Adapterkarte 2: PWR1, PWR2 Rückwandplatine 1: 16i Adapter Rückwandplatine 5: • Integriert: GPU- SAS 0 • Gen 4: C0 Stromversorgung •...
Seite 462 ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 463: Kapitel 7. Systemkonfiguration
Netzwerk zu verbinden: 1. Starten Sie den Server. 2. Drücken Sie die in den Anweisungen auf dem Bildschirm angegebene Taste, um die Lenovo XClarity Provisioning Manager-Schnittstelle anzuzeigen. (Weitere Informationen finden Sie im Abschnitt „Start“ in der LXPM-Dokumentation für Ihren Server unter https://sysmgt.lenovofiles.com/help/topic/...
Seite 464: Vorderen Usb-Anschluss Für Die Lenovo Xclarity Controller-Verbindung Festlegen
Vorderen USB-Anschluss für die Lenovo XClarity Controller-Verbindung festlegen Bevor Sie über den vorderen USB-Anschluss auf den Lenovo XClarity Controller zugreifen können, müssen Sie diesen USB-Anschluss für die Lenovo XClarity Controller-Verbindung konfigurieren. Serverunterstützung Überprüfen Sie Folgendes, um sicherzustellen, dass Ihr Server den Zugriff auf Lenovo XClarity Controller über den USB-Anschluss an der Vorderseite unterstützt:...
Seite 465: Firmware Aktualisieren
UpdateXpress System Packs (UXSPs) Lenovo veröffentlicht Firmware in der Regel in Form von Bündeln, die als UpdateXpress System Packs (UXSPs) bezeichnet werden. Um sicherzustellen, dass alle Firmwareaktualisierungen kompatibel sind, müssen Sie die gesamte Firmware gleichzeitig aktualisieren. Wenn Sie die Firmware für Lenovo XClarity Controller und UEFI aktualisieren, aktualisieren Sie zunächst die Firmware für Lenovo XClarity Controller.
Seite 466 (RHEL) und SUSE Linux Enterprise Server (SLES) Betriebssystemverteilungen zu unterstützen. Es sind auch maschinentypspezifische UXSPs verfügbar, die nur Firmware enthalten. Firmware-Aktualisierungstools Lesen Sie die folgende Tabelle, um das Lenovo Tool zu ermitteln, das sich am besten zum Installieren und Einrichten der Firmware eignet: Werkzeug Unterstütz-...
Seite 467 Abschnitt „Ethernet-over-USB konfigurieren“ in der XCC-Dokumentationsversion für Ihren Server unter https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html – Wenn Sie Firmware über den Lenovo XClarity Controller aktualisieren, stellen Sie sicher, dass Sie die neuesten Einheitentreiber für das auf dem Server ausgeführte Betriebssystem heruntergeladen und installiert haben.
Seite 468: Firmware Konfigurieren
• Lenovo XClarity Administrator Wenn Sie mehrere Server mithilfe von Lenovo XClarity Administrator verwalten, können Sie die Firmware für alle verwalteten Server über diese Schnittstelle aktualisieren. Die Firmwareverwaltung wird vereinfacht, indem verwalteten Endpunkten Firmwarekonformitätsrichtlinien zugeordnet werden. Wenn Sie eine Konformitätsrichtlinie erstellen und verwalteten Endpunkten zuordnen, überwacht Lenovo XClarity...
Seite 469 Lenovo Unterstützung angewiesen wurden. Diese Einstellung verhindert, dass UEFI-Treiber für die Steckplatzeinheiten geladen werden, was negative Nebeneffekte bei Lenovo Software verursachen kann, z. B. bei Lenovo XClarity Administrator, Lenovo XClarity Essentials OneCLI und Lenovo XClarity Controller. Nebeneffekte sind beispielsweise die Unfähigkeit zum Bestimmen von Adapterkartendetails, z. B.
Seite 470: Speichermodulkonfiguration
Informationen zum Konfigurieren des Servers über Lenovo XClarity Controller finden Sie unter: Abschnitt „Server konfigurieren“ in der XCC-Dokumentation für Ihren Server unter https:// sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html Speichermodulkonfiguration Die Speicherleistung hängt von einigen Variablen ab, z. B. Speichermodus, Speichergeschwindigkeit, Speicherränge, Speicherbelegung und Prozessor.
Seite 471: Betriebssystem Implementieren
Laufwerk wird dem Hostbetriebssystem als physische Platte angezeigt und kann zur Erstellung von logischen Laufwerken oder Volumen für das Betriebssystem partitioniert werden. Eine Einführung zum Thema RAID finden Sie auf der folgenden Lenovo Press-Website: https://lenovopress.com/lp0578-lenovo-raid-introduction Ausführliche Informationen zu RAID-Verwaltungstools und -Ressourcen finden Sie auf der folgenden Lenovo Press-Website: https://lenovopress.com/lp0579-lenovo-raid-management-tools-and-resources...
Seite 472: Serverkonfiguration Sichern
– Lenovo XClarity Essentials OneCLI http://sysmgt.lenovofiles.com/help/topic/toolsctr_cli_lenovo/onecli_r_uxspi_proxy_tool.html – Lenovo XClarity Integrator Bereitstellungspaket für SCCM (nur für Windows-Betriebssysteme) https://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxci_deploypack_sccm.doc/dpsccm_c_endtoend_ deploy_scenario.html • Ein Server Verfügbare Tools: – Lenovo XClarity Provisioning Manager Abschnitt „Betriebssysteminstallation“ in der LXPM-Dokumentation für Ihren Server unter https:// sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html –...
Seite 473 Verwenden Sie für die Sicherung der Betriebssystem- und Benutzerdaten für den Server Ihre eigenen Backupverfahren. Kapitel 7 Systemkonfiguration...
Seite 474 ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 475: Kapitel 8. Fehlerbestimmung
Um ein Problem einzugrenzen, überprüfen Sie zuerst das Ereignisprotokoll der Anwendung, die den Server verwaltet: • Wenn Sie den Server über Lenovo XClarity Administrator verwalten, beginnen Sie mit dem Lenovo XClarity Administrator-Ereignisprotokoll. • Wenn Sie eine andere Verwaltungsanwendung verwenden, beginnen Sie mit dem Lenovo XClarity Controller-Ereignisprotokoll.
Seite 476 Schnittstellen für die Systemverwaltungssoftware, sodass Systemadministratoren und Benutzer die Fernverwaltung und -steuerung eines Servers aktivieren können. Alle Komponenten des Servers werden vom Lenovo XClarity Controller überwacht und die Ereignisse werden im Lenovo XClarity Controller-Ereignisprotokoll festgehalten. ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 477: Fehlerbehebung Nach Systemanzeigen Und Diagnoseanzeige
Abbildung 461. Lenovo XClarity Controller-Ereignisprotokoll Weitere Informationen zum Zugriff auf das Lenovo XClarity Controller-Ereignisprotokoll finden Sie unter: Abschnitt „Ereignisprotokolle anzeigen“ in der XCC-Dokumentation für Ihren Server unter https:// sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html Fehlerbehebung nach Systemanzeigen und Diagnoseanzeige Im folgenden Abschnitt erhalten Sie Informationen zu den verfügbaren Systemanzeigen und der Diagnoseanzeige.
Seite 478: Anzeigen An Der Vorderen Bedienerkonsole
Abbildung 462. Laufwerkanzeigen Laufwerkanzeige Beschreibung Status Konstant grün Das Laufwerk ist eingeschaltet, jedoch Betriebsanzeige für Laufwerke (links) nicht aktiv. Blinkt grün Das Laufwerk ist aktiv. Anzeige für Konstant gelb Beim Laufwerk ist ein Fehler aufgetreten. Laufwerkstatus (rechts) Blinkt gelb (blinkt langsam, ungefähr Das Laufwerk wird wiederhergestellt.
Seite 479 Mit jedem Druck der System-ID-Taste ändert sich der Status der System-ID-Anzeige. Die Anzeige kann in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Sie können den Status der System-ID-Anzeige auch mit dem Lenovo XClarity Controller oder einem Remote- Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.
Seite 480: Integrierte Diagnoseanzeige
Status Farbe Beschreibung Aktion Gelb Auf dem Server wurde ein Fehler erkannt. • Prüfen Sie das Lenovo XClarity Ursachen können einer oder mehrere der Controller-Ereignisprotokoll und das folgenden Fehler sein: Systemereignisprotokoll, um die genaue • Ein Lüfterfehler Fehlerursache zu bestimmen.
Seite 481 LCD-Anzeige Bildlauftasten (aufwärts/abwärts/links/rechts) Drücken Sie die Bildlauftasten, um zu den Systeminformationen zu navigieren. Auswahltaste Drücken Sie die Auswahltaste, um eine Option im Menü auszuwählen. Flussdiagramm der Optionen Die LCD-Anzeige zeigt verschiedene Systeminformationen an. Navigieren Sie mit den Bildlauftasten durch die Optionen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden.
Seite 482 Vollständiges Menü Im Folgenden ist eine Liste der Optionen angegeben, die auf der Diagnoseanzeige oder dem Diagnosegerät verfügbar sind. Mit der Auswahltaste wechseln Sie zwischen einer Option und den untergeordneten Informationseinträgen und mit den Bildlauftasten wechseln Sie zwischen Optionen oder Informationseinträgen.
Seite 483 Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden. Startmenü (Systemstatus-Dashboard) Startmenü Beispiel Systemname Systemstatus Anzahl aktiver Alerts Temperatur Energieverbrauch Prüfpunktcode Aktive Alerts Untermenü Beispiel Startbildschirm: Anzahl aktiver Fehler Anmerkung: Das Menü „Aktive Alerts“ zeigt nur die 1 Active Alerts Anzahl der aktiven Fehler an.
Seite 484: Systemfirmware
Systemfirmware Untermenü Beispiel UEFI UEFI (Inactive) • Firmwareversion (Status) Build: D0E101P • Build-ID Version: 1.00 • Versionsnummer Date: 2019-12-26 • Releasedatum XCC primär XCC Primary (Active) • Firmwareversion (Status) Build: DVI399T • Build-ID Version: 4.07 • Versionsnummer Date: 2020-04-07 • Releasedatum XCC-Sicherung XCC Backup (Active) •...
Seite 485: Externes Diagnosegerät
Systemumgebungsinformationen Untermenü Beispiel Ambient Temp: 24 C Exhaust Temp: 30 C • Umgebungstemperatur PSU1: Vin= 213 w • Ablufttemperatur Inlet= 26 C • PSU-Status FAN1 Front: 21000 RPM • Lüftergeschwindigkeit in U/min FAN2 Front: 21000 RPM FAN3 Front: 21000 RPM FAN4 Front: 21000 RPM Aktive Sitzungen Untermenü...
Seite 486 Position des externen Diagnosegeräts Beschreibung Position Das externe Diagnosegerät ist mit einem externen Kabel Externes Diagnosegerät an den Server angeschlossen. Magnetische Unterseite Mit dieser Komponente kann das Diagnosegerät seitlich am Rack oder darauf befestigt werden, damit Sie die Hände für Wartungsarbeiten frei haben. Externer Diagnoseanschluss Der Anschluss befindet sich an der Vorderseite des Servers und wird zum Anschließen eines externen LCD-...
Seite 487 LCD-Anzeige Bildlauftasten (aufwärts/abwärts/links/rechts) Drücken Sie die Bildlauftasten, um zu den Systeminformationen zu navigieren. Auswahltaste Drücken Sie die Auswahltaste, um eine Option im Menü auszuwählen. Kapitel 8 Fehlerbestimmung...
Seite 488 Flussdiagramm der Optionen Die LCD-Anzeige zeigt verschiedene Systeminformationen an. Navigieren Sie mit den Bildlauftasten durch die Optionen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden. ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 489 Vollständiges Menü Im Folgenden ist eine Liste der Optionen angegeben, die auf der Diagnoseanzeige oder dem Diagnosegerät verfügbar sind. Mit der Auswahltaste wechseln Sie zwischen einer Option und den untergeordneten Informationseinträgen und mit den Bildlauftasten wechseln Sie zwischen Optionen oder Informationseinträgen.
Seite 490 Systemfirmware Untermenü Beispiel UEFI UEFI (Inactive) • Firmwareversion (Status) Build: D0E101P • Build-ID Version: 1.00 • Versionsnummer Date: 2019-12-26 • Releasedatum XCC primär XCC Primary (Active) • Firmwareversion (Status) Build: DVI399T • Build-ID Version: 4.07 • Versionsnummer Date: 2020-04-07 • Releasedatum XCC-Sicherung XCC Backup (Active) •...
Seite 491: Systemanzeigen An Der Rückseite
Systemumgebungsinformationen Untermenü Beispiel Ambient Temp: 24 C Exhaust Temp: 30 C • Umgebungstemperatur PSU1: Vin= 213 w • Ablufttemperatur Inlet= 26 C • PSU-Status FAN1 Front: 21000 RPM • Lüftergeschwindigkeit in U/min FAN2 Front: 21000 RPM FAN3 Front: 21000 RPM FAN4 Front: 21000 RPM Aktive Sitzungen Untermenü...
Seite 492: Anzeigen Für Xcc-Systemmanagement-Anschluss
Anzeige Beschreibung Aktion System-ID-Anzeige (blau) Mit dieser Anzeige können Sie den Eine System-ID-Taste mit Anzeige Server eindeutig bestimmen. befindet sich auch an der Vorderseite des Servers. Sie können die System- ID-Taste drücken, um die ID- Anzeigen an der Vorder- und Rückseite ein-/auszuschalten oder blinken zu lassen.
Seite 493: Anzeigen An Der Systemplatinenbaugruppe
Standby-Netzteil in den Status „Aktiv“, um den Server mit ausreichend Strom zu versorgen. Um den Nullausgabemodus zu deaktivieren, melden Sie sich bei der Lenovo XClarity Controller-Webschnittstelle an, wählen Sie Serverkonfiguration ➙ Stromversorgungsrichtlinie aus, deaktivieren Sie Nullausgabemodus und klicken Sie dann auf Übernehmen.
Seite 494 • Systemfehleranzeige (gelb) • System-ID-Anzeige (blau) • XCC- Überwachungssignalanzeige (grün) • PCH- Überwachungssignalanzeige (grün) • FPGA- Überwachungssignalanzeige (grün) • Systemstatusanzeige (grün) • Fehleranzeigen für DIMMs (orangefarben) Abbildung 467. Anzeigen an der Systemplatinenbaugruppe Tabelle 33. Anzeigen an der Systemplatinenbaugruppe Anzeige Beschreibung Aktion Anzeige leuchtet auf: Ein Fehler Überprüfen Sie die Systemprotokolle oder die internen...
Seite 495 2. Stellen Sie sicher, dass die System-E/A-Platine und das Firmware- und RoT-Sicherheitsmodul ordnungsgemäß installiert sind. (Nur qualifizierte Kundendiensttechniker) Falls erforderlich, installieren Sie sie erneut. 3. Sollte das Problem weiterhin bestehen, wenden Sie sich an den Lenovo Support. PCH- Die PCH- Wenn die PCH-Überwachungssignalanzeige dauerhaft Überwachungssig- Überwachungssignalanzeige aus ist oder dauerhaft leuchtet, gehen Sie wie folgt vor: nalanzeige (grün)
Seite 496: Anzeigen Am Firmware And Rot Security Module
Problem weiter besteht, erfassen Sie das FFDC-Protokoll und tauschen Sie die Prozessorplatine aus. 4. Wenn das Problem weiterhin bestehen bleibt, wenden Sie sich an den Lenovo Support. Fehleranzeigen für Anzeige an: Es ist ein Fehler bei Weitere Informationen hierzu finden Sie unter DIMMs dem DIMM aufgetreten, für das...
Seite 497 Abbildung 468. Anzeigen am Firmware- und RoT-Sicherheitsmodul AP0-Anzeige (grün) AP1-Anzeige (grün) Anzeige für kritischen Fehler (gelb) Tabelle 34. Anzeigenbeschreibung FPGA- XCC- Über- Über- wach- wach- Anzei- ge für gssig- gssig- AP0- AP1- kriti- nalan- nalan- Anzei- Anzei- schen zeige- zeige- Szenario Fehler Hinweis...
Seite 498 Tabelle 34. Anzeigenbeschreibung (Forts.) FPGA- XCC- Über- Über- wach- wach- Anzei- ge für gssig- gssig- AP0- AP1- kriti- nalan- nalan- Anzei- Anzei- schen zeige- zeige- Szenario Fehler Hinweis Hinweis Aktionen Keine Stromversorgung des Wenn die Systems (FPGA- Netzstromversorgung Überwachungssignalanzeige eingeschaltet ist, die aus) Systemplatinenbaugruppe jedoch nicht mit Netzstrom...
Seite 499: Verfahren Zur Bestimmung Allgemeiner Fehler
Sie ihn, wenn Sie eine Einheit entfernt oder die Verbindung zur jeweiligen Einheit getrennt haben. • Alle externen Einheiten • Einheit für Überspannungsschutz (auf dem Server) • Drucker, Maus und Einheiten eines anderen Herstellers (nicht Lenovo) • Alle Adapter • Festplattenlaufwerke •...
Seite 500: Vermutete Fehler Am Ethernet-Controller Beheben
Wenn der Server mit der Mindestkonfiguration nicht startet, ersetzen Sie eine Komponente der Mindestkonfiguration nach der anderen, bis Sie den Fehler bestimmt haben. Vermutete Fehler am Ethernet-Controller beheben Die Methode, die Sie zum Testen des Ethernet-Controllers verwenden sollten, richtet sich nach dem verwendeten Betriebssystem.
Seite 501: Festplattenlaufwerk - Fehler
1. Überprüfen Sie das Ereignisprotokoll der Anwendung, die den Server verwaltet, und befolgen Sie die vorgeschlagenen Aktionen, um die Ereigniscodes zu beheben. • Wenn Sie den Server über Lenovo XClarity Administrator verwalten, beginnen Sie mit dem Lenovo XClarity Administrator-Ereignisprotokoll. • Wenn Sie eine andere Verwaltungsanwendung verwenden, beginnen Sie mit dem Lenovo XClarity Controller-Ereignisprotokoll.
Seite 502 Fehler bei mehreren Festplattenlaufwerken Führen Sie die folgenden Schritte aus, bis das Problem behoben ist: • Prüfen Sie das Lenovo XClarity Controller-Ereignisprotokoll auf Ereignisse, die mit Netzteilen oder Erschütterungsproblemen im Zusammenhang stehen, und beheben Sie diese Ereignisse. • Stellen Sie sicher, dass die Einheitentreiber und Firmware von Festplattenlaufwerk und Server auf dem neuesten Stand sind.
Seite 503: Sporadisch Auftretende Fehler
• Prüfen Sie das Speichersubsystem-Protokoll auf Ereignisse, die sich auf das Speichersubsystem beziehen, und beheben Sie diese Ereignisse. Ein Austauschfestplattenlaufwerk wird nicht wiederhergestellt Führen Sie die folgenden Schritte aus, bis das Problem behoben ist: 1. Stellen Sie sicher, dass das Festplattenlaufwerk vom Adapter erkannt wird (die grüne Betriebsanzeige des Festplattenlaufwerks blinkt).
Seite 504 • „Sporadisch auftretende Probleme bei externen Einheiten“ auf Seite 494 • „Sporadisch auftretende Probleme bei der kernelbasierten virtuellen Maschine (KVM)“ auf Seite 494 • „Sporadisch auftretende unerwartete Warmstarts“ auf Seite 494 Sporadisch auftretende Probleme bei externen Einheiten Führen Sie die folgenden Schritte aus, bis das Problem behoben ist. 1.
Seite 505: Usb-Einheiten
Sie unter „Ereignisprotokolle“ auf Seite 465. Wenn Sie das Linux-Basisbetriebssystem verwenden, erfassen Sie alle Protokolle und senden Sie diese zur weiteren Untersuchung an den Lenovo Support. Fehler an Tastatur, Maus, KVM-Schalter oder USB-Einheiten Mithilfe dieser Informationen können Sie Fehler an Tastatur, Maus, KVM-Schalter oder USB-Einheit beheben.
Seite 506: Speicherfehler
3. Wenn Tastatur, Maus oder Bildschirm regulär mit direkter Verbindung zum Server betrieben werden können, tauschen Sie den KVM-Schalter aus. Die USB-Einheit funktioniert nicht 1. Stellen Sie Folgendes sicher: • Der Server ist eingeschaltet und wird mit Strom versorgt. • Der richtige Einheitentreiber für USB-Einheiten wurde installiert. •...
Seite 507 3. Setzen Sie die entfernten Speichermodule einzeln nacheinander wieder in die ursprünglichen Steckplätze ein. Starten Sie den Server dann nach jedem Speichermodul erneut, bis Sie das fehlerhafte Speichermodul bestimmen können. Ersetzen Sie jedes fehlerhafte Speichermodul durch ein identisches, funktionsfähiges Speichermodul. Starten Sie den Server dann nach jedem Speichermodulaustausch erneut.
Seite 508: Bildschirm- Und Videoprobleme
5. Vertauschen Sie die Module zwischen den Kanälen (desselben Prozessors), und starten Sie dann den Server erneut. Wenn der Fehler in Beziehung zu einem Speichermodul steht, ersetzen Sie das fehlerhafte Speichermodul. 6. Aktivieren Sie alle Speichermodule wieder mit dem Setup Utility und starten Sie dann den Server neu. 7.
Seite 509 3. Wenn Sie den Server einschalten und Grafikadapter installiert sind, wird nach etwa 3 Minuten das Lenovo Logo auf dem Bildschirm angezeigt. Dies ist ein normaler Vorgang beim Laden des Systems. 4. Stellen Sie Folgendes sicher: • Der Server ist eingeschaltet und wird mit Strom versorgt.
Seite 510: Überwachbare Probleme
Sie sich, dass ROMs für Zusatzeinrichtungen nicht mit der Einstellung Legacy konfiguriert wurden. Sie können die aktuellen Einstellungen für die ROMs für Zusatzeinrichtungen über Fernzugriff anzeigen, indem Sie den folgenden Befehl mit der Lenovo XClarity Essentials OneCLI ausführen: onecli config show EnableDisableAdapterOptionROMSupport --bmc xcc_userid:xcc_password@xcc_ipaddress Im folgenden Tech-Tipp finden Sie Anweisungen zum Wiederherstellen eines Systems, das beim Bootprozess der ROMs für Zusatzeinrichtungen mit der Einstellung „Legacy“...
Seite 511 4. Wenn das Problem bestehen bleibt, vergewissern Sie sich, dass neue Software ordnungsgemäß installiert und konfiguriert wurde. 5. Wenden Sie sich an den Lenovo Händler oder Softwarelieferanten, bei dem Sie die Software erworben haben. • Führen Sie die folgenden Schritte aus, wenn Sie von einem fernen Standort aus auf den Rechenknoten zugreifen: 1.
Seite 512 5. Wenn das Problem weiterhin besteht, stellen Sie für neue Software sicher, dass diese ordnungsgemäß installiert und konfiguriert wurde. 6. Wenden Sie sich an den Lenovo Händler oder Softwarelieferanten, bei dem Sie die Software erworben haben. Server reagiert nicht (Drücken von POST zum Starten der Systemeinrichtung nicht möglich) Konfigurationsänderungen wie das Hinzufügen von Einheiten oder Aktualisierungen der Adapterfirmware und...
Seite 513: Fehler An Zusatzeinrichtungen
Führen Sie die folgenden Schritte aus, bis das Problem behoben ist. 1. Neu installierte Geräte können einen ungewöhnlichen Geruch verursachen. 2. Sollte das Problem weiterhin bestehen, wenden Sie sich an den Lenovo Support. Der Server wird anscheinend heiß Führen Sie die folgenden Schritte aus, bis das Problem behoben ist.
Seite 514 2. Prüfen Sie das Ereignisprotokoll und beheben Sie alle Probleme im Zusammenhang mit der Einheit. 3. Überprüfen Sie, ob die Einheit für den Server unterstützt wird (siehe https://serverproven.lenovo.com Stellen Sie sicher, dass sich die Firmwareversion auf der Einheit auf dem neuesten unterstützten Stand befindet und aktualisieren Sie die Firmware gegebenenfalls.
Seite 515: Leistungsprobleme
9. Schalten Sie das System aus und wieder ein und stellen Sie sicher, dass es in das UEFI-Bootmenü oder Betriebssystem bootet. Erfassen Sie dann das FFDC-Protokoll. 10. Wenden Sie sich an die technischen Unterstützung von Lenovo. Eine soeben installierte Lenovo Zusatzeinrichtung funktioniert nicht 1.
Seite 516: Betriebssystemleistung
Betriebssystemleistung Führen Sie die folgenden Schritte aus, bis das Problem behoben ist: 1. Wenn Sie kürzlich Änderungen am Rechenknoten vorgenommen haben (z. B. Einheitentreiber aktualisiert oder Anwendungen installiert haben), machen Sie die Änderungen rückgängig. 2. Suchen Sie nach Netzwerkproblemen. 3. Suchen Sie in den Betriebssystemprotokollen nach Fehlern, die sich auf die Leistung beziehen. 4.
Seite 517: Fehler Bei Der Stromversorgung
Netzschalterfunktion. 6. Wenn der Fehler danach weiterhin auftritt und nicht behoben werden kann, erfassen Sie die Fehlerinformationen in den Systemprotokolle und leiten Sie diese an den Lenovo Support weiter. Server kann nicht eingeschaltet werden Führen Sie die folgenden Schritte aus, bis das Problem behoben ist: 1.
Seite 518: Probleme Bei Seriellen Einheiten
3. Tauschen Sie die folgenden Komponenten aus: a. Ausgefallene serielle Einheit b. Serielles Kabel 4. Sollte das Problem weiterhin bestehen, wenden Sie sich an den Lenovo Support. Softwarefehler Mithilfe der Informationen in diesem Abschnitt können Sie Softwareproblem beheben. ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 519 1. Stellen Sie sicher, dass die folgenden Voraussetzungen erfüllt sind, um zu bestimmen, ob der Fehler durch die Software verursacht wurde: • Der Server erfüllt den Mindestspeicherbedarf für die entsprechende Software. Weitere Informationen zum Speicherbedarf erhalten Sie in den im Lieferumfang der Software enthaltenen Informationen. Anmerkung: Wenn Sie soeben einen Adapter oder Speicher installiert haben, liegt auf dem Server möglicherweise ein Konflikt bei der Speicheradressierung vor.
Seite 520 ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 521: Anhang A. Hardware Zum Recyceln Zerlegen
Schritt 2. Entfernen Sie die Systemplatinenbaugruppe aus dem Server und trennen Sie die System-E/A- Platine von der Prozessorplatine. Siehe „System-E/A-Platine oder Prozessorplatine entfernen“ auf Seite 258. Schritt 3. Entfernen Sie die Schrauben wie dargestellt von der Prozessorplatine. © Copyright Lenovo 2023...
Seite 522 Schraube Anzahl Werkzeuge PH2-Schraubendreher PH2-Schraubendreher Sechskantschlüssel PH2-Schraubendreher Abbildung 469. Entfernen der Schrauben von der Prozessorplatine Schritt 4. Entfernen Sie die folgenden Komponenten von der Prozessorplatine. • Kabelwandhalterungen • PSU-Luftführung: Die PSU-Luftführung ist bei einigen Modellen verfügbar. ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 523 Abbildung 470. Entfernen der Komponenten von der Prozessorplatine Schritt 5. Trennen Sie den Prozessor von der Auflage aus Metall. Abbildung 471. Trennen des Prozessors von der Auflage aus Metall Nach dieser Aufgabe Recyceln Sie die Einheiten nach dem Zerlegen der Systemplatinenbaugruppe gemäß der örtlichen Vorschriften.
Seite 524 ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 525: Anhang B. Hilfe Und Technische Unterstützung Anfordern
Produkt vorhanden sind. (Siehe folgende Links) Laut den Bedingungen des Lenovo Herstellerservice sind Sie als Eigentümer des Lenovo Produkts für die Wartung und Aktualisierung der gesamten Software und Firmware für das Produkt verantwortlich (sofern für das Produkt kein zusätzlicher Wartungsvertrag abgeschlossen wurde).
Seite 526: Servicedaten Erfassen
Person ein ähnlicher Fehler aufgetreten ist. Für den Kundendiensttechniker wichtige Informationen sammeln Falls Sie den Garantieservice für Ihr Lenovo Produkt in Anspruch nehmen möchten, sollten Sie alle benötigten Informationen vorbereiten, bevor Sie sich an Lenovo wenden, damit Ihnen die Kundendiensttechniker effizienter helfen können.
Seite 527: Support Kontaktieren
Ereignisse in Lenovo XClarity Administrator und den verwalteten Endpunkten auftreten. Sie können auswählen, ob die Diagnosedateien an die Lenovo Support über die Call HomeFunktion oder mit SFTP an einen anderen Service Provider gesendet werden. Sie können Diagnosedateien auch manuell sammeln, einen Problemdatensatz öffnen und Diagnosedateien an die Lenovo Support senden.
Seite 528 ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 529: Anhang C. Dokumente Und Unterstützung
Support und Downloads • Website zum Herunterladen von Treibern und Software für ThinkSystem SR650 V3 – https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75/downloads/driver-list/ • Lenovo Rechenzentrenforum – https://forums.lenovo.com/t5/Datacenter-Systems/ct-p/sv_eg • Lenovo Support für Rechenzentrum für ThinkSystem SR650 V3 – https://datacentersupport.lenovo.com/products/servers/thinksystem/sr650v3/7d75 • Lenovo Lizenzinformationsdokumente – https://datacentersupport.lenovo.com/documents/lnvo-eula © Copyright Lenovo 2023...
Seite 530: Lenovo Datenschutzerklärung
• Lenovo ServerProven-Website (Kompatibilitätssuche für Zusatzeinrichtungen) – https://serverproven.lenovo.com • Installationsanweisungen für das Betriebssystem – https://thinksystem.lenovofiles.com/help/topic/operating_system/installation_instructions.html • ETicket senden (Serviceanforderung) – https://support.lenovo.com/servicerequest • Produktbenachrichtigungen der Lenovo Data Center Group abonnieren (zeitnahe Informationen zu Firmwareaktualisierungen) – https://datacentersupport.lenovo.com/tw/en/solutions/ht509500 ThinkSystem SR650 V3 Benutzerhandbuch...
Seite 531: Anhang D. Hinweise
Verweise in diesen Informationen auf Websites anderer Anbieter dienen lediglich als Benutzerinformationen und stellen keinerlei Billigung des Inhalts dieser Websites dar. Das über diese Websites verfügbare Material ist nicht Bestandteil des Materials für dieses Lenovo Produkt. Die Verwendung dieser Websites geschieht auf eigene Verantwortung.
Seite 532: Marken
Limit überschreitet, kann möglicherweise nicht auf vom System generierte Befehle antworten oder es ist kein Schreiben auf diese Einheit möglich. Lenovo ist für den Austausch einer Einheit, die diese garantierte maximale Anzahl an Programm-/Löschzyklen (wie in den offiziell veröffentlichten Spezifikationen angegeben) überschritten hat, nicht verantwortlich.
Seite 533: Bsmi Rohs-Erklärung Für Region Taiwan
Weitere Hinweise zur elektromagnetischen Verträglichkeit finden Sie hier: http://thinksystem.lenovofiles.com/help/index.jsp BSMI RoHS-Erklärung für Region Taiwan Kontaktinformationen für Import und Export in Region Taiwan Es sind Kontaktinformationen für Import und Export in der Region Taiwan verfügbar. Anhang D. Hinweise...
Seite 534 ThinkSystem SR650 V3 Benutzerhandbuch...

Diese Anleitung auch für:

Thinksystem sr650 v3 7d76Thinksystem sr650 v3 7d77Thinksystem sr650 v37d75 7d76 7d77

Lenovo ThinkSystem SR650 V3 7D75 Benutzerhandbuch

Kapitel 1. Einführung

Kapitel 2. Serverkomponenten

Kapitel 3. Teileliste

Kapitel 4. Entpacken und Einrichten

Kapitel 5. Prozeduren Beim Hardwareaustausch

Kapitel 6 "Interne Kabelführung" auf Seite

Kapitel 7. Systemkonfiguration

Kapitel 8. Fehlerbestimmung

Anhang A. Hardware zum Recyceln Zerlegen

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Lenovo ThinkSystem SR650 V3 7D75

Inhaltszusammenfassung für Lenovo ThinkSystem SR650 V3 7D75
