Montieren der Außenschienen am Rack
Die Außenschiene besteht aus einem langen und einem kurzen Teil. Die beiden Teile sind bei
der Lieferung noch nicht montiert und müssen vor dem Einbau der Außenschiene am Rack
aneinander befestigt werden.
Der lange Teil wird an der Vorderseite des Racks platziert und der kurze Teil an der Rückseite
des Racks.
Sie können den Abstand zwischen den beiden Teilen anpassen, sodass die Außenschiene in
Racks verschiedener Größen passt.
Die Außenschienen sind symmetrisch konzipiert, sodass bei der Installation nicht auf die
Links/Rechts-Ausrichtung geachtet werden muss.
Bei den Außenschienen ist an beiden Enden ein Montagewinkel vorinstalliert. Der
Montagewinkel ermöglicht den werkzeuglosen Einbau in Racks mit quadratischen Löchern.
Je nach Racktyp kann sich die Montageprozedur geringfügig unterscheiden.
Siehe
–
–
–
5.2.1
Vorbereiten der Außenschienen für den Rackeinbau

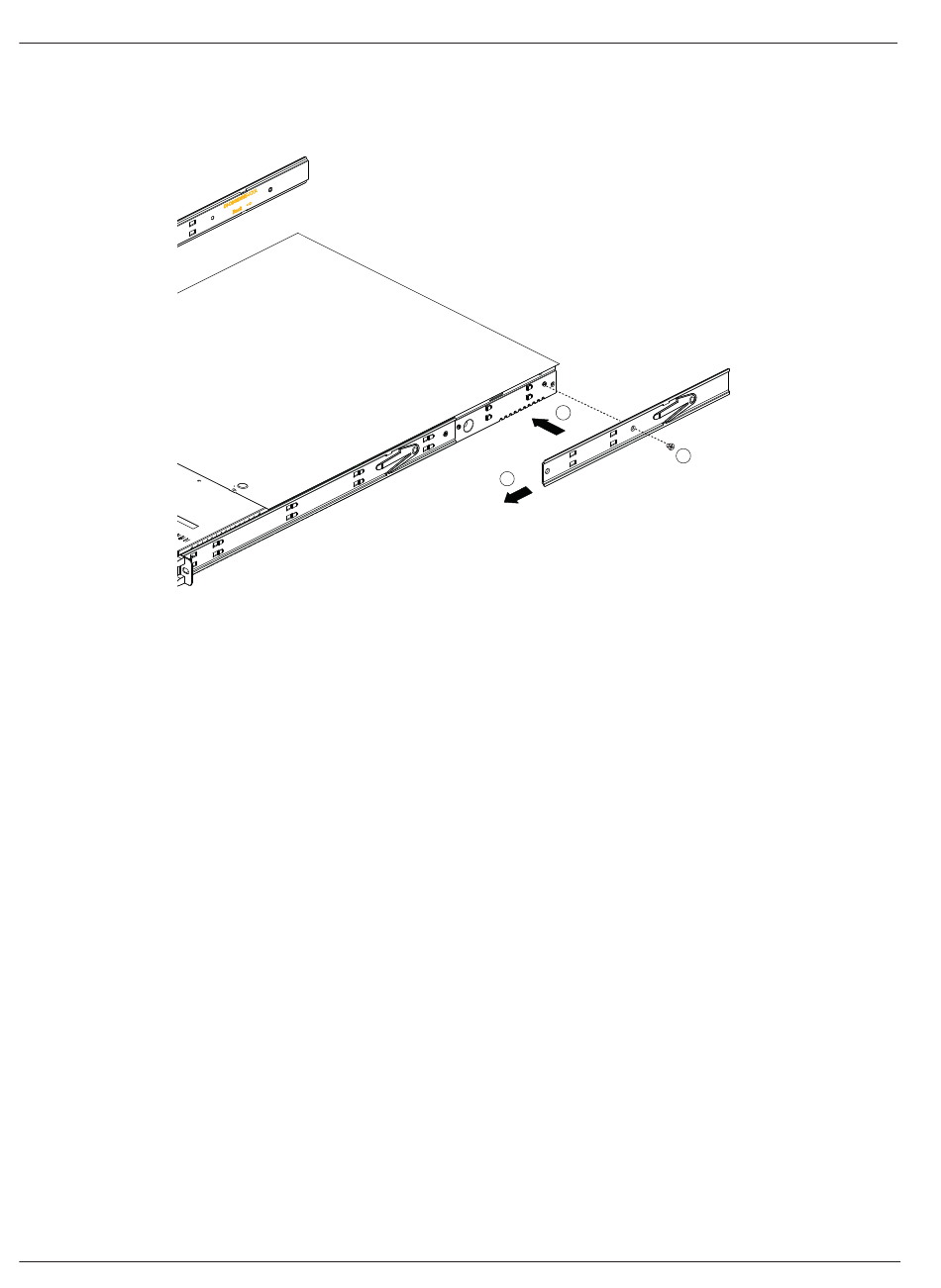

So bereiten Sie die Außenschienen für den Rackeinbau vor:
1.
2022-10 | V02 | F.01U.407.903
Optional: Befestigen Sie die Innenschiene mit einer M4 x 6L Schraube (in
Zubehörschachtel enthalten).
Wiederholen Sie diese Schritte mit der zweiten inneren Auszugsschiene.
Montieren der Außenschienen in einem Rack mit quadratischen Löchern, Seite 23
Montieren der Außenschienen in einem Rack runden Gewindebohrungen, Seite 24
Montieren der Außenschienen in einem Rack mit runden Löchern, Seite 25
Schieben Sie den langen Teil der Außenschiene in den kurzen Teil.
