Funktion und Systemaufbau

6
2 Funktion und Systemaufbau
2.1

Funktion

Ohne Speicherkarte fungiert das Fieldgate SFG500 als Anlagenzugangspunkt (Access
Point). In diesem Fall wirkt es als Ethernet-Gateway mit adaptivem PROFIBUS Master Klasse
2 und unterstützt FDT-basierte Plant-Asset-Management-Anwendungen. Der SFGNetwork
DTM wird für FieldCare-Anwendungen zur Verfügung gestellt und bietet folgende Funktio-
nen:
• Scannen für alle Fieldgates SFG500 im gleichen Ethernet IP Adressenbereich
• Scannen für alle PROFIBUS DP/PA Geräte im verbundenen Segment
• Zugriff auf im Web-Server eingebettete Funktionen, z. B. Live-List, Einstellungen usw.
Der DTM wird standardmäßig mit FieldCare ab Version 2.09.xx ausgeliefert oder kann von
der Setup-CD-ROM des Fieldgate SFG500 installiert werden.
2.2

Systemaufbau

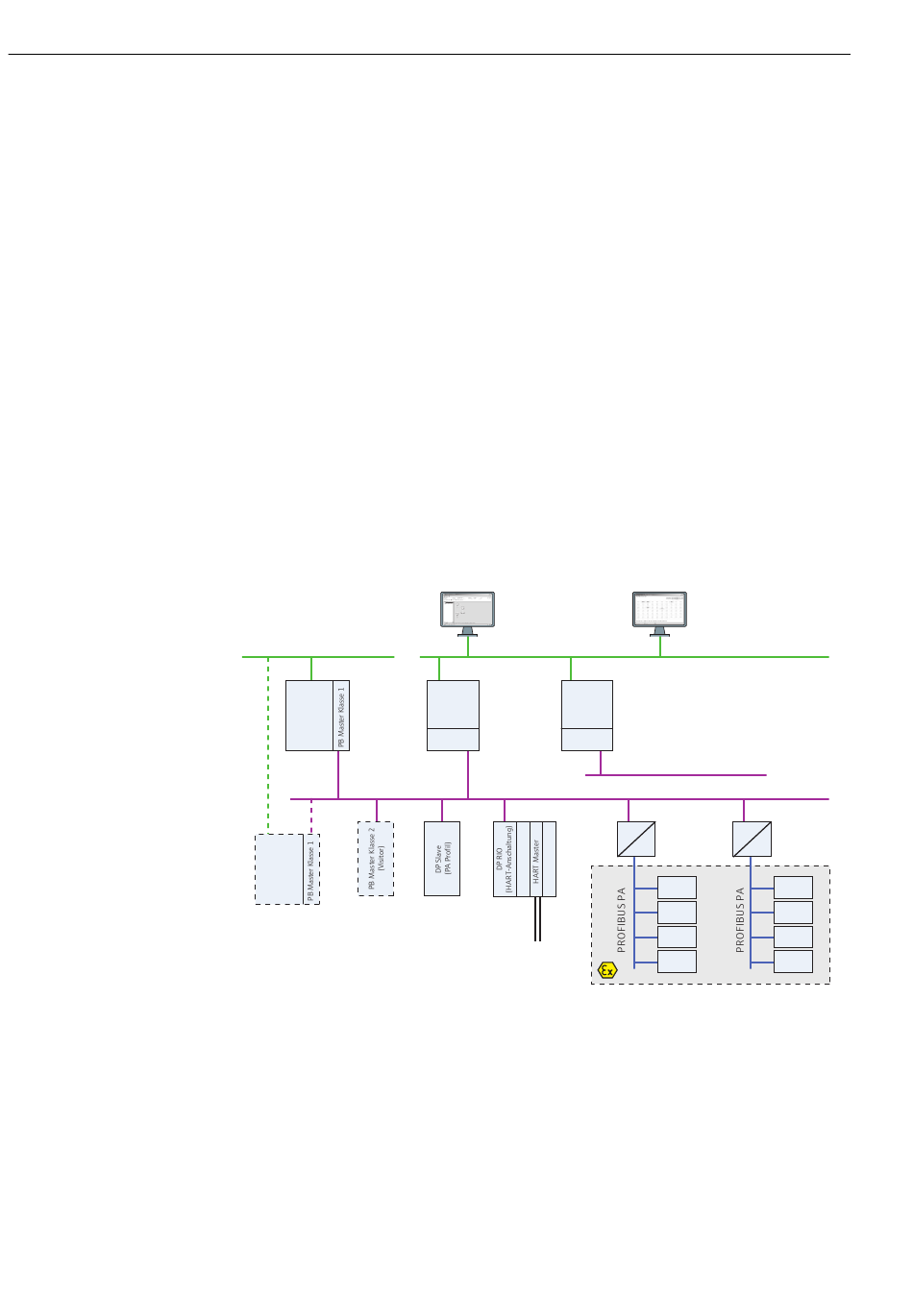

Abb. 2.1 zeigt die Integration des Fieldgate SFG500, das als Access Point in einem PROFI-
BUS-Netzwerk arbeitet.
Steuerungsnetzwerk
SPS/
DCS
SPS/
DCS
Zusätzlicher
PB Master Klasse 1
(optional)
Abb. 2-1: Systemarchitektur eines Fieldgate SFG500, das als Access Point arbeitet
Das Steuerungsnetzwerk umfasst beispielsweise ein SPS- oder PLS-System und ein oder
mehrere PROFIBUS DP Segmente. An das PROFIBUS DP Segment angeschlossen sind PRO-
FIBUS DP Slaves, Remote I/Os und Segmentkoppler oder Links. Über seinen Ethernet-Port
ermöglicht das Fieldgate SFG500 einer Vielzahl von Host-Anwendungen den Zugriff auf die
Daten aus dem PROFIBUS DP Segment. Gibt es mehr als ein Segment in einem PROFIBUS DP
Netzwerk, dann ist für jedes Segment ein separates Fieldgate SFG500 erforderlich.
Das Fieldgate SFG500 kann mithilfe eines Web-Browsers (z. B. Internet Explorer) über jeden
beliebigen Computer im Local Area Network (LAN) oder vor Ort über dessen zweite Ether-
net-Schnittstelle (LAN 2) konfiguriert werden. In diesem Fall vergibt der DHCP-Server des
Fieldgates dem angeschlossenen Rechner eine IP-Adresse.
FieldCare
SFG500 SFG500
N<255
Listener Listener
PB MS 2 PB MS 2
HART
(Punkt-zu-Punkt)
Fieldgate SFG500
Web-Browser
LAN 1 (Ethernet)
PROFIBUS DP (Segment n)
PROFIBUS DP (Segment 1)
DP/PA Koppler DP/PA Link
(transparent) (nicht
transparent)
PA Slave PA Slave
PA Slave PA Slave
PA Slave PA Slave
PA Slave PA Slave
