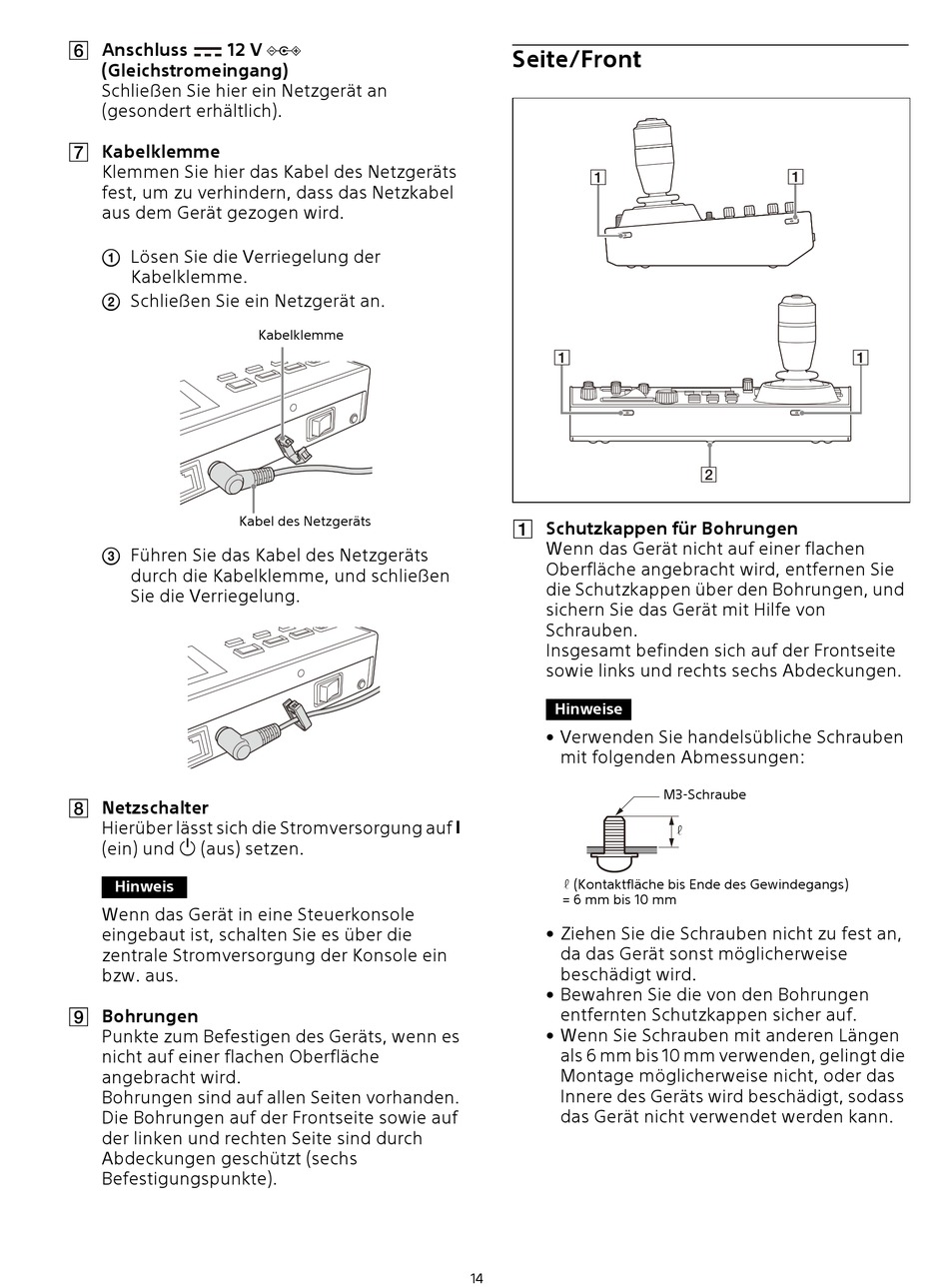

Anschluss
12 V
(Gleichstromeingang)
Schließen Sie hier ein Netzgerät an
(gesondert erhältlich).
Kabelklemme
Klemmen Sie hier das Kabel des Netzgeräts
fest, um zu verhindern, dass das Netzkabel
aus dem Gerät gezogen wird.
Lösen Sie die Verriegelung der
Kabelklemme.
Schließen Sie ein Netzgerät an.
Kabel des Netzgeräts
Führen Sie das Kabel des Netzgeräts
durch die Kabelklemme, und schließen
Sie die Verriegelung.
Netzschalter
Hierüber lässt sich die Stromversorgung auf
(ein) und (aus) setzen.
Hinweis
Wenn das Gerät in eine Steuerkonsole
eingebaut ist, schalten Sie es über die
zentrale Stromversorgung der Konsole ein
bzw. aus.
Bohrungen
Punkte zum Befestigen des Geräts, wenn es
nicht auf einer flachen Oberfläche
angebracht wird.
Bohrungen sind auf allen Seiten vorhanden.
Die Bohrungen auf der Frontseite sowie auf
der linken und rechten Seite sind durch
Abdeckungen geschützt (sechs
Befestigungspunkte).
Kabelklemme
Seite/Front
Schutzkappen für Bohrungen
Wenn das Gerät nicht auf einer flachen
Oberfläche angebracht wird, entfernen Sie
die Schutzkappen über den Bohrungen, und
sichern Sie das Gerät mit Hilfe von
Schrauben.
Insgesamt befinden sich auf der Frontseite
sowie links und rechts sechs Abdeckungen.
Hinweise
• Verwenden Sie handelsübliche Schrauben
mit folgenden Abmessungen:
(Kontaktfläche bis Ende des Gewindegangs)
= 6 mm bis 10 mm
• Ziehen Sie die Schrauben nicht zu fest an,
da das Gerät sonst möglicherweise
beschädigt wird.
• Bewahren Sie die von den Bohrungen
entfernten Schutzkappen sicher auf.
• Wenn Sie Schrauben mit anderen Längen
als 6 mm bis 10 mm verwenden, gelingt die
Montage möglicherweise nicht, oder das
Innere des Geräts wird beschädigt, sodass
das Gerät nicht verwendet werden kann.
14
M3-Schraube
