Inhaltszusammenfassung für Viessmann VITOVALOR PA2
Seite 1

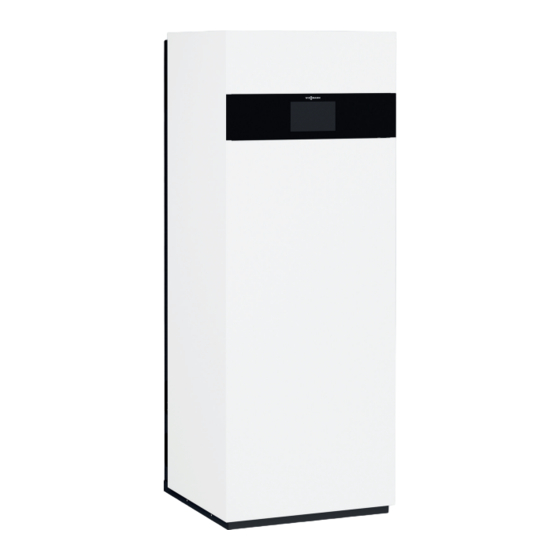

VIESMANN Bedienungsanleitung für den Anlagenbetreiber Mikro-KWK-Anlage auf Brennstoffzellen-Basis als Beistellgerät VITOVALOR PA2 Bitte aufbewahren! 6179483 DE 2/2022...
Seite 2
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.
Seite 3
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Arbeiten am Gerät Zusatzkomponenten, Ersatz- und Ver- schleißteile Einstellungen und Arbeiten am Gerät ■ nur nach den Vorgaben in dieser Achtung Bedienungsanleitung vornehmen. Komponenten, die nicht mit der Hei- Weitere Arbeiten am Gerät dürfen nur zungsanlage geprüft wurden, kön- von autorisierten Fachkräften durchge- nen Schäden an der Heizungsan-...
Seite 4
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Abgasgeruch Bedingungen an den Aufstellraum Gefahr Gefahr Abgase können zu lebensbedro- Verschlossene Zuluftöffnungen füh- henden Vergiftungen führen. ren zum Mangel an Verbrennungs- Heizungsanlage ausschalten. luft. Dadurch kommt es zu unvoll- ■ Aufstellort belüften. ständiger Verbrennung und Bildung ■...
Seite 5
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Abluftgeräte Gefahr Gleichzeitiger Betrieb des Heizkes- Bei Betrieb von Geräten mit Abluftöff- sels mit Geräten mit Abluftführung nungen ins Freie (Dunstabzugshauben, ins Freie kann durch Rückstrom Abluftgeräte, Klimageräte) kann durch von Abgasen lebensbedrohende die Absaugung ein Unterdruck entste- Vergiftungen zur Folge haben.
Folgeschäden, die aus der Benutzung der Preisliste enthalten sind. in der Anlage integrierten WLAN-Schnittstelle oder den Für die Nutzung von Viessmann Apps gelten die jewei- entsprechenden Internet-Services entstehen. Es ligen Datenschutzbestimmungen und Nutzungsbedin- besteht keine Haftung für Schäden aus unsachgemä- gungen.
Zuerst informieren Symbole Symbol Bedeutung Verweis auf anderes Dokument mit weiter- führenden Informationen Arbeitsschritt in Abbildungen: Die Nummerierung entspricht der Reihen- folge des Arbeitsablaufs. Warnung vor Sach- und Umweltschäden Spannungsführender Bereich Besonders beachten. Bauteil muss hörbar einrasten. ■ oder Akustisches Signal ■...
Der Vitovalor PA2 ist ein Mikro-Kraftwärmekopplungs- Bedienung Gerät auf Brennstoffzellen-Basis. Zur Erzeugung von Wärme und Strom wird der Vitovalor PA2 mit Erdgas Die Regelung ist in den Wärmeerzeuger integriert und betrieben. Der Vitovalor PA2 kann in bestehende Anla- regelt alle Funktionen Ihrer Anlage. Die Regelung wird gen integriert werden.
NESS FOR A PARTICULAR PURPOSE. The single licenses may contain more details on a limitation of warranty or liability. 5 Contact Information Viessmann Climate Solutions SE 35108 Allendorf Germany Fax +49 64 52 70-27 80 Phone +49 64 52 70-0 open-source-software-support@viessmann.com...
Zuerst informieren Ihre Anlage ist voreingestellt Ihre Anlage ist werkseitig voreingestellt und nach der Stromausfall Inbetriebnahme durch Ihren Fachbetrieb betriebsbe- Bei Stromausfall bleiben alle Einstellungen erhalten. reit: Stromproduktion Winter-/Sommerzeitumstellung ■ Die Umstellung erfolgt automatisch. Die Stromproduktion erfolgt entsprechend den Vorga- ben des integrierten Energiemanagers.
Über die Bedienung Grundlagen der Bedienung Alle Einstellungen an Ihrer Anlage können Sie zentral Die Bedieneinheit ist mit einem Touchdisplay ausge- an der Bedieneinheit vornehmen. stattet. Tippen Sie für Einstellungen und Abfragen auf die vorgesehenen Schaltflächen. Statusanzeige durch Lightguide Abhängig vom Wärmeerzeuger wird am unteren oder Hinweis oberen Rand der Regelung während des Betriebs ein Sie können das Leuchtsignal (Lightguide) ausschalten:...
Über die Bedienung Anzeigen im Display (Fortsetzung) Abb. 2 Menüzeile Funktionsbereich Navigationsbereich Schaltflächen und Symbole Schaltflächen und Symbole in der Menüzeile Sie rufen das „Hauptmenü“ auf. Kommunikationsfehler WLAN-Verbindung ist aktiv (sehr geringe Emp- System-Daten: fangsqualität). ■ Datum WLAN-Verbindung ist aktiv (geringe Empfangs- ■...
Über die Bedienung Übersicht über das „Hauptmenü“ So rufen Sie das „Hauptmenü“ auf: ■ Displayschoner ist aktiv: Tippen Sie irgendwo auf das Display und dann auf Sie befinden sich im Homescreen: ■ Tippen Sie auf Sie befinden sich irgendwo im Menü: ■...
Über die Bedienung Informationen im „Energiecockpit“ (Homescreen) (Fortsetzung) ■ Gasverbrauch Hinweis – Heute Die im Energiecockpit angezeigten Verbrauchswerte Letzte 7 Tage werden nicht mit Messeinrichtungen ermittelt, sondern – Aktueller Monat berechnet. Die Berechnung erfolgt unter Berücksichti- – – Letzter Monat gung der vorhandenen Anlagenkomponenten sowie ■...
Über die Bedienung Energiebilanz Stromerzeugung und Stromverbrauch (Fortsetzung) Energiebilanz in Verbindung mit Stromspeicher- system: Bei den Anzeigen für Strombezug und Stromeinspei- sung wird nicht unterschieden zwischen Strom aus dem Stromspeicher oder dem öffentlichen Netz. Grundanzeige in der Energiebilanz Die Energiebilanz zur Stromerzeugung und zum Stromverbrauch werden grafisch dargestellt.
Energiemanager Energienutzung optimieren Die größten finanziellen Einsparungen können Sie Vitovalor ohne Energiemanager betreiben erzielen, indem Sie neben der Wärmeenergie auch den durch die Brennstoffzelle erzeugten Strom selbst „Energiemanager AUS“: nutzen. Schalten Sie hierfür den Energiemanager ein. Falls Sie den Energiemanager ausschalten, sind die Der Energiemanager optimiert die Startzeitpunkte der Einschaltzeiten des Brennstoffzellenmoduls nur vom Brennstoffzelle abhängig vom Strombedarf und von...
Bedienung entsperren Tippen Sie auf folgende Schaltflächen: Eingabefeld und Tastatur erscheinen. 1. Beliebige Schaltfläche „Bedienung gesperrt“ wird angezeigt. 4. Geben Sie das Passwort „viessmann“ oder das von Ihnen vergebene Passwort ein. „Wollen Sie die Bedienung entsperren?“ wird zur Bestätigung angezeigt.
Weitere Einstellungen Helligkeit für Display einstellen (Fortsetzung) Tippen Sie auf folgende Schaltflächen: „Helligkeit Bedienung“ Oder „Helligkeit Standby“ „Einstellungen“ für den gewünschten Wert „Bildschirmeinstellung“ zur Bestätigung Lightguide ein- und ausschalten Abhängig vom Wärmeerzeuger wird am unteren oder „Einstellungen“ oberen Rand der Regelung während des Betriebs ein roter Leuchtstreifen (Lightguide) angezeigt.
Weitere Einstellungen „Sommer-/Winterzeit“ automatisch umstellen Die automatische Umstellung von Sommer-/Winterzeit „Datum und Uhrzeit“ ist werkseitig eingestellt. In diesem Menü können Sie die automatische Umstel- 4. „Zeitumstellung“ lung der Sommer-/Winterzeit aus- und einschalten. für „EIN“ oder „AUS“ Tippen Sie auf folgende Schaltflächen: zur Bestätigung „Einstellungen“...
Weitere Einstellungen Internetzugriff ein- und ausschalten (Fortsetzung) WLAN ein- oder ausschalten Tippen Sie auf folgende Schaltflächen: „AUS“, falls Sie das WLAN ausschalten möch- ten. Oder „Internet“, falls Sie das WLAN einschalten „Einstellungen“ möchten. „Internet“ zur Bestätigung 4. „WLAN Betriebsart“ WLAN-Verbindung herstellen Hinweis zur Bestätigung Voraussetzung: WLAN ist eingeschaltet.
Lizenzen aufrufen zu können. „Viessmann-<xxxx>“. Eine Passwortabfrage erscheint. Access Point einschalten 3. Geben Sie den WPA2-Netzwerkschlüssel als Tippen Sie auf folgende Schaltflächen: Passwort für das WLAN „Viessmann-<xxxx>“ ein. Hinweis „Einstellungen“ Den WPA2-Netzwerkschlüssel finden Sie auf dem Aufkleber: Siehe Kapitel „Internetzugriff ein- und „Internet“...
Weitere Einstellungen Display zur Reinigung ausschalten (Fortsetzung) „Bildschirm säubern“ Das Display ist deaktiviert. Ein Countdown startet. Wartungsmodus einstellen Im Wartungsmodus wird das Brennstoffzellenmodul Tippen Sie auf folgende Schaltflächen: heruntergefahren. Die Strom- und Wärmeproduktion wird ausgeschaltet. Um einen Serviceeinsatz vorzubereiten, können Sie den Wartungsmodus in Absprache mit Ihrem Fachbe- „Brennstoffzelle“...
Abfragen Hilfetexte aufrufen Sie können zu den Anzeigen und Funktionen Hilfetexte um wieder in die ursprüngliche Anzeige zu aufrufen. gelangen. Tippen Sie auf folgende Schaltflächen: um die Hilfetexte aufzurufen. Informationen abfragen Je nach angeschlossenen Komponenten und vorge- Hinweis nommenen Einstellungen können Sie momentane Detaillierte Abfragemöglichkeiten zu den einzelnen Temperaturen und Betriebszustände abfragen.
Abfragen Störungsmeldung abfragen (Fortsetzung) Hinweis ■ Falls Sie für Störungsmeldungen eine Meldeeinrich- tung (z. B. eine Hupe) angeschlossen haben, wird die Meldeeinrichtung durch Quittieren der Störungs- meldung ausgeschaltet. ■ Falls die Störungsbehebung erst zu einem späteren Zeitpunkt durchgeführt werden kann, erscheint die Störungsmeldung am folgenden Tag um 7:00 Uhr erneut.
Schornsteinfeger-Prüfbetrieb Schornsteinfeger-Prüfbetrieb Der Schornsteinfeger-Prüfbetrieb für die Abgasmes- Die Abgasmessung möglichst während der Heizperi- sung darf nur von Ihrem Schornsteinfeger bei der jähr- ode durchführen. lichen Prüfung aktiviert werden. Schornsteinfeger-Prüfbetrieb aktivieren Hinweis 5. Folgen Sie den Anweisungen im Display. Es ist nicht sinnvoll, das Brennstoffzellenmodul unmit- Wenn der Prüfbetrieb möglich ist, wird das Brenn- telbar vor der Abgasmessung manuell zu starten.
Aus- und Einschalten Anlage ausschalten Achtung Eine Unterbrechung der externen Spannungs- versorgung des Brennstoffzellenmoduls wäh- rend der Stromproduktion kann zu Fehlermel- dungen führen. Schalten Sie die Anlage nur am Netzschalter an der Bedieneinheit der Regelung aus: Siehe Seite 30. Falls eine Unterbrechung der Spannungsversor- gung erforderlich ist: Siehe folgende Kapitel.
Aus- und Einschalten Anlage ausschalten (Fortsetzung) Externe Spannungsversorgung der Anlage unterbrechen Frostschutz des Geräts und des Heizwasser-Puffer- 3. Schalten Sie die beiden Netzschalter ■ speichers ist nicht aktiv. der Bedieneinheit aus: Siehe Seite 30. ■ Die Anlage ist von der externen Spannungsversor- gung getrennt.
Aus- und Einschalten Anlage einschalten Abb. 4 Gasabsperrhahn Netzschalter interne Umwälzpumpe und Regelung Griff Vorderblech Netzschalter Brennstoffzellenmodul Informieren Sie sich bei Ihrem Fachbetrieb: 3. Schwenken Sie Griff aus. Ziehen Sie das obere ■ Höhe des erforderlichen Anlagendrucks Vorderblech etwas nach oben. ■...
Was ist zu tun? Keine Stromproduktion Ursache Behebung Brennstoffzellenmodul ist außer Betrieb, da keine Wär- Warten Sie, bis die Wärmeabnahme wieder möglich ist. meabnahme durch die Heizkreise, Heizwasser-Puffer- speicher oder andere Speicher möglich ist. Brennstoffzellenmodul in Regenerationsphase Warten Sie, bis die Regenerationsphase beendet ist. Hinweis Nach ca.
Seite 32
Was ist zu tun? Verhalten der Anlage bei einer Netzstörung (Fortsetzung) Falls die Netzstörung nicht mehr vorliegt, wird 24 Stun- Bei dauerhafter Netzinstabilität startet die Strompro- den nach dem letzten Start die Stromproduktion der duktion der Anlage nicht wieder automatisch und es Anlage automatisch wieder aufgenommen.
Instandhaltung Reinigung Die Geräte können Sie mit einem handelsüblichen Haushaltsreiniger (kein Scheuermittel) reinigen. Die Oberfläche der Bedieneinheit können Sie mit einem Mikrofasertuch reinigen. Inspektion und Wartung Die Inspektion und Wartung einer Heizungsanlage sind Die regelmäßige Wartung gewährleistet einen stö- durch die Energieeinsparverordnung und die Normen rungsfreien, energiesparenden, umweltschonenden DIN 4755, DVGW-TRGI 2018, DIN 1988-8 und EN 806 und sicheren Heizbetrieb.
Instandhaltung Beschädigte Anschlussleitungen Falls die Anschlussleitungen des Geräts oder des extern verbauten Zubehörs beschädigt sind, müssen diese durch besondere Anschlussleitungen ersetzt werden. Bei Austausch ausschließlich Viessmann Lei- tungen verwenden. Benachrichtigen Sie dazu Ihren Fachbetrieb.
Anhang Übersicht „Hauptmenü“ Hinweis Je nach Ausstattung Ihrer Anlage sind unter nicht alle der aufgeführten Anzeigen und Abfragen möglich. Prüfbetrieb Einstellungen Sprache Bildschirmeinstellung Datum und Uhrzeit Ton Ein/Aus Internet Low Power Funk Ein/Aus (Nicht einstellen) Bildschirm säubern Einheiten Bedienung sperren Passwort ändern Energiecockpit...
Seite 36
Anhang Übersicht „Hauptmenü“ (Fortsetzung) Informationen Allgemein Sammelstörmeldung Rücklaufsolltemperatur Brennstoffzelle Vorlauftemperatur Brennstoffzelle Uhrzeit Datum Herstellnummer Heizkessel (VIN) Herstellnummer Gerät (HMU) Brennstoffzelle Betriebsstatus Betriebsstunden Dauer Stromerzeugung Gesamte erzeugte elektrische Energie Elektrische Leistung Thermische Leistung Netzbezug Netzeinspeisung Netzbezug Energie Netzeinspeisung Energie Produktionsdeckung Bedarfsdeckung Kontaktdaten Fachbetrieb Internet Herstell-Daten...
Anhang Übersicht „Hauptmenü“ (Fortsetzung) Brennstoffzelle Stromproduktion AUS Wartungsmodus EIN Energiemanager AUS Ökologisch Ökonomisch Meldungslisten Service Begriffserklärungen Access-Point-Modus Ist der Access-Point-Modus aktiviert, funktioniert die Über den Internetbrowser des Endgeräts können Regelung wie ein WLAN-Router. anschließend Informationen, wie z. B. Open-Source- Endgeräte (Smartphones oder Laptops usw.) können Lizenzen abgefragt werden.
Anhang Begriffserklärungen (Fortsetzung) Eigenstromnutzung Der vom Brennstoffzellenmodul erzeugte Strom wird im eigenen Gebäude genutzt oder ins Netz einge- speist. Falls der Strombedarf höher als der erzeugte Strom ist, wird der gesamte erzeugte Strom im Gebäude genutzt. Dies ist sinnvoll, falls die Einspeise- vergütung geringer ist als der Strombezugspreis.
Low-Power-Funk Low-Power-Funk ist eine drahtlose Verbindung zur Ihr Fachbetrieb kann Ihren Wärmeerzeuger mit Übertragung von Daten, z. B. über eine Fernbedie- Viessmann Zubehör über Low-Power-Funk verbinden. nung. Mikro-KWK-Anlage Kraft-Wärme-Kopplungsanlage mit kleiner elektrischer Leistung (< 5 kW) zur Abdeckung des Grundbedarfs an elektrischer Energie und Wärme.
Ökonomischer Betrieb Siehe „Energiemanager“. Raumluftabhängiger Betrieb Die Verbrennungsluft wird aus dem Raum angesaugt, in dem der Wärmeerzeuger aufgestellt ist. Raumluftab- hängiger Betrieb ist bei Vitovalor PA2 nicht zulässig. Raumluftunabhängiger Betrieb Die Verbrennungsluft wird von außerhalb des Gebäu- des angesaugt. Sicherheitsventil Sicherheitseinrichtung, die von Ihrem Fachbetrieb in die Kaltwasserleitung eingebaut werden muss.
Aus den Einzelwerten der Monate ergibt sich die Summe des anzusetzenden Gasverbrauchs für die Energiesteuerrückerstattung. Entsorgungshinweise Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Pro- dukts übernimmt Ihr Fachbetrieb. Die Verpackungsabfälle werden gemäß den gesetzli- chen Festlegungen über zertifizierte Entsorgungsfach- Die Verpackungsabfälle werden gemäß den gesetzli- betriebe der Verwertung zugeführt.
Seite 42
Anhang Entsorgungshinweise (Fortsetzung) Betriebsstoffe (z. B. Wärmeträgermedien) können über die kommunale Sammelstelle entsorgt werden. Betriebsstoffe (z. B. Wärmeträgermedien) können über die kommunale Sammelstelle ASZ (Altstoff Sammel- zentrum) entsorgt werden.
Seite 44
Temperatur abfragen..........25 Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Anlage wenden Sie sich bitte an Ihren Fachbetrieb. Fachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels...
