Hilfsenergie; Elektrischer Anschluss Messeinheit; Elektrischer Anschluss Klemmenbelegung; Versorgungsspannung - Endress+Hauser CNGmass Technische Information

CNGmass
Elektrischer Anschluss
Messeinheit
Elektrischer Anschluss
Klemmenbelegung

Versorgungsspannung

Kabeleinführungen

Kabelspezifikationen

Endress+Hauser

Hilfsenergie

c
d

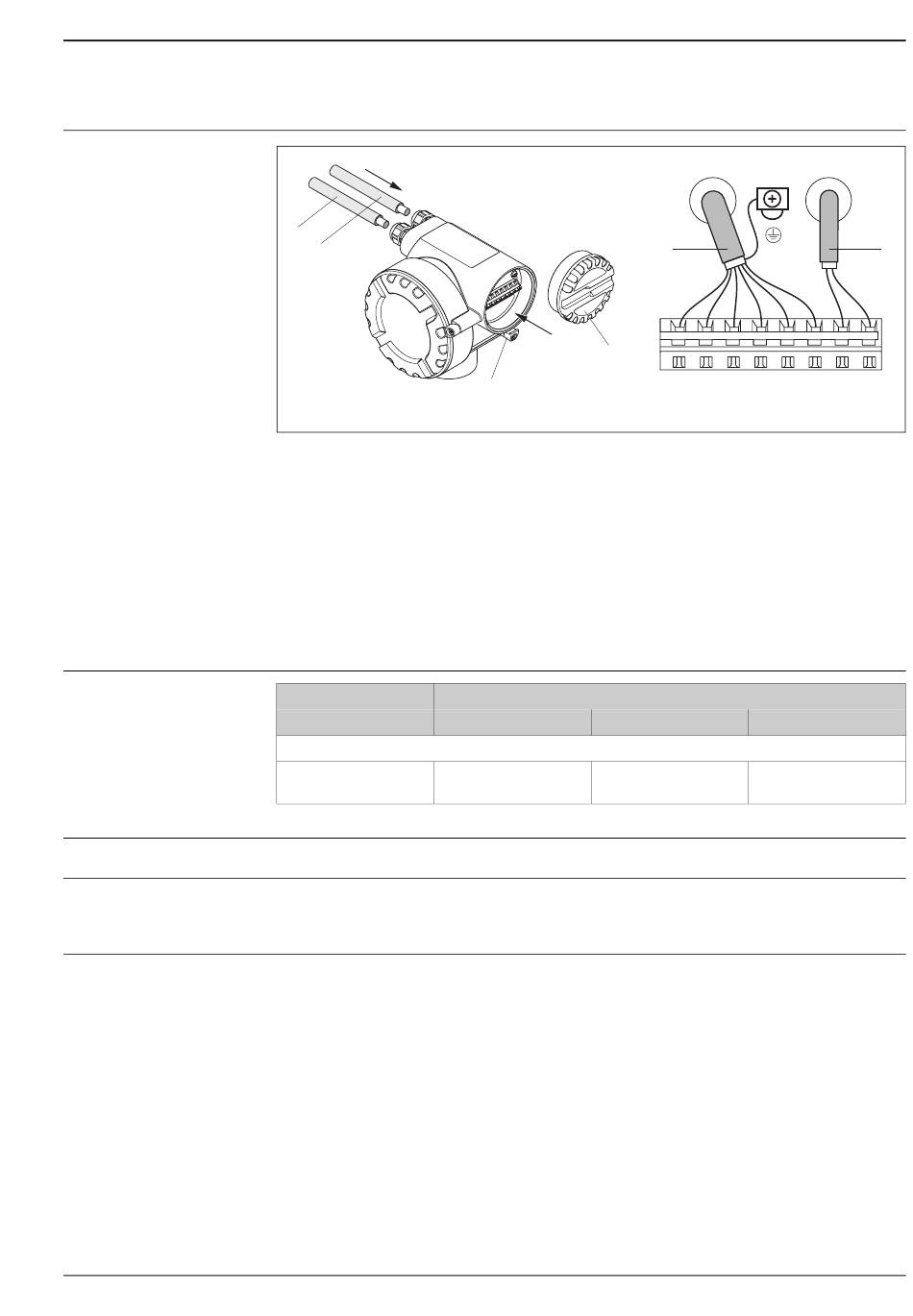

Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
A Ansicht A
a Sicherheitskralle
b Anschlussklemmenraumdeckel
c Signalkabel: Klemmen Nr. 22...27
(Schirm für MODBUS RS485 ist obligatorisch; Schirm für Impuls-/Frequenz- und Statusausgänge ist nicht
erforderlich, aber empfehlenswert)
d Kabel für Hilfsenergie: 20...28 V AC, 10...30 V DC
– Klemme Nr. 1: L1 für AC, L+ für DC
– Klemme Nr. 2: N für AC, L- für DC
Klemmen-Nr. (Ausgänge)
Bestellvariante 22 (+) / 23 (–)
Nicht umrüstbare Kommunikationsplatine (feste Belegung)
Impuls-/Frequenz-/Status-
8FF**-***********N
ausgang 2
24 V DC Nominalspannung (10...30 V DC) / 24 V AC Nominalspannung (20...28 V AC)
Hilfsenergie- und Signalkabel (Ausgänge):
• Kabeleinführung M20 × 1,5 (8...12 mm / 0,31...0,47")
• Gewinde für Kabeleinführungen, ½" NPT, G ½"
Jedes passende Kabel mit einer Temparaturspezifikation mindestens +20 °C (+68 °F) höher liegend als die in
der Anwendung herrschende Umgebungstemperatur. Wir empfehlen den Einsatz eines Kabels mit einer Tem-
peraturspezifikation von +80 °C (+176 °F).
MODBUS RS485 (Kabeltyp A):
• Wellenwiderstand: 120 Ω
• Kabelkapazität: < 30 pF/m (< 9,2 pF/ft)
• Aderquerschnitt: > 0,34 mm
• Kabeltyp: paarweise verdrillt
• Schleifenwiderstand: ≤ 110 Ω/km (≤ 0,034 Ω/ft)
• Signaldämpfung: max. 9 dB über die ganze Länge des Leitungsquerschnitts
• Abschirmung: Kupfer-Geflechtschirm oder Geflechtschirm und Folienschirm
A
b
a
24 (+) / 25 (–)
Impuls-/Frequenz-/Status-
ausgang 1
2
(AWG 22)
A
c
27 26 25 24 23 22
- + - + -
2
(14 AWG)
26 (+) / 27 (–)
MODBUS RS485
d
2 1
+ N L1
(L-) (L+)
A0006923
