Druckverlust (US-Einheiten)

Berstscheibe im Messaufneh-
mergehäuse

Durchflussgrenze

10
Der Druckverlust hängt vom Nenndurchmesser und den Messstoffeigenschaften ab.
Bei Endress+Hauser ist die PC-Software "Applicator" erhältlich, mit der sich der Druckverlust
in US-Einheiten berechnen lässt. Im Programm "Applicator" sind alle wichtigen Gerätedaten enthalten, was
eine Optimierung der Messsystem-Anordnung ermöglicht.
Die Software wird für folgende Berechnungen verwendet:
• Nenndurchmesser des Sensors mit Mediumseigenschaften wie Viskosität, Dichte etc.
• Druckverlust hinter der Messstelle
• Umrechnung von Massedurchfluss in Volumendurchfluss etc.
• Gleichzeitige Anzeige der von verschiedenen Messgeräten ermittelten Größen
• Bestimmung der Messbereiche
Applicator läuft auf jedem IBM-kompatiblen PC mit Windows.
Auslöseüberdruck im Gehäuse 10...15 bar (145...218 psi)
Die Lage der Berstscheibe ist mit einem darübergeklebten Schild gekennzeichnet. Ein Auslösen der Berst-
scheibe zerstört das Klebeschild und ist somit optisch kontrollierbar.

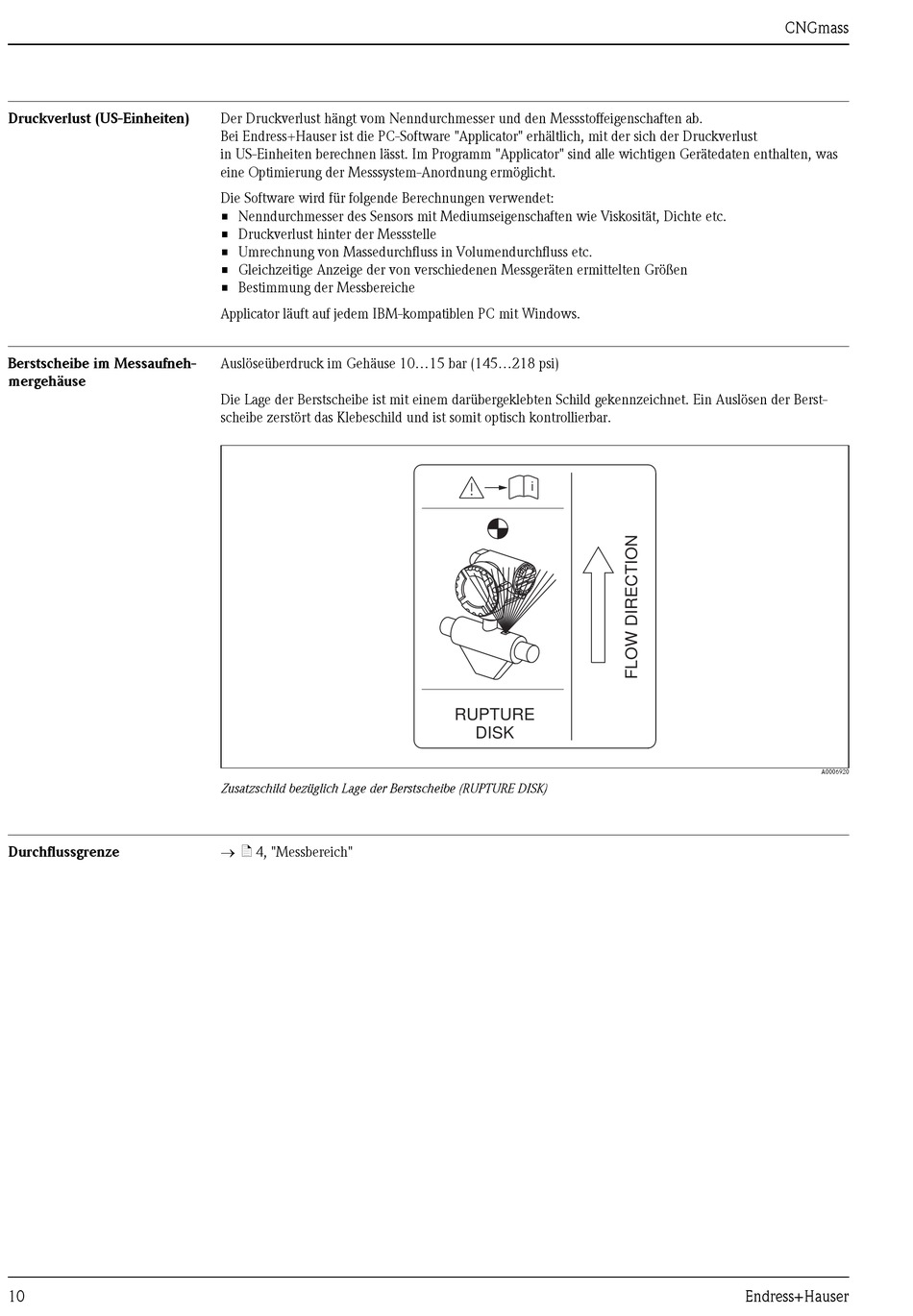

Zusatzschild bezüglich Lage der Berstscheibe (RUPTURE DISK)
→ ä 4, "Messbereich"
i
RUPTURE
DISK
CNGmass
A0006920
Endress+Hauser
