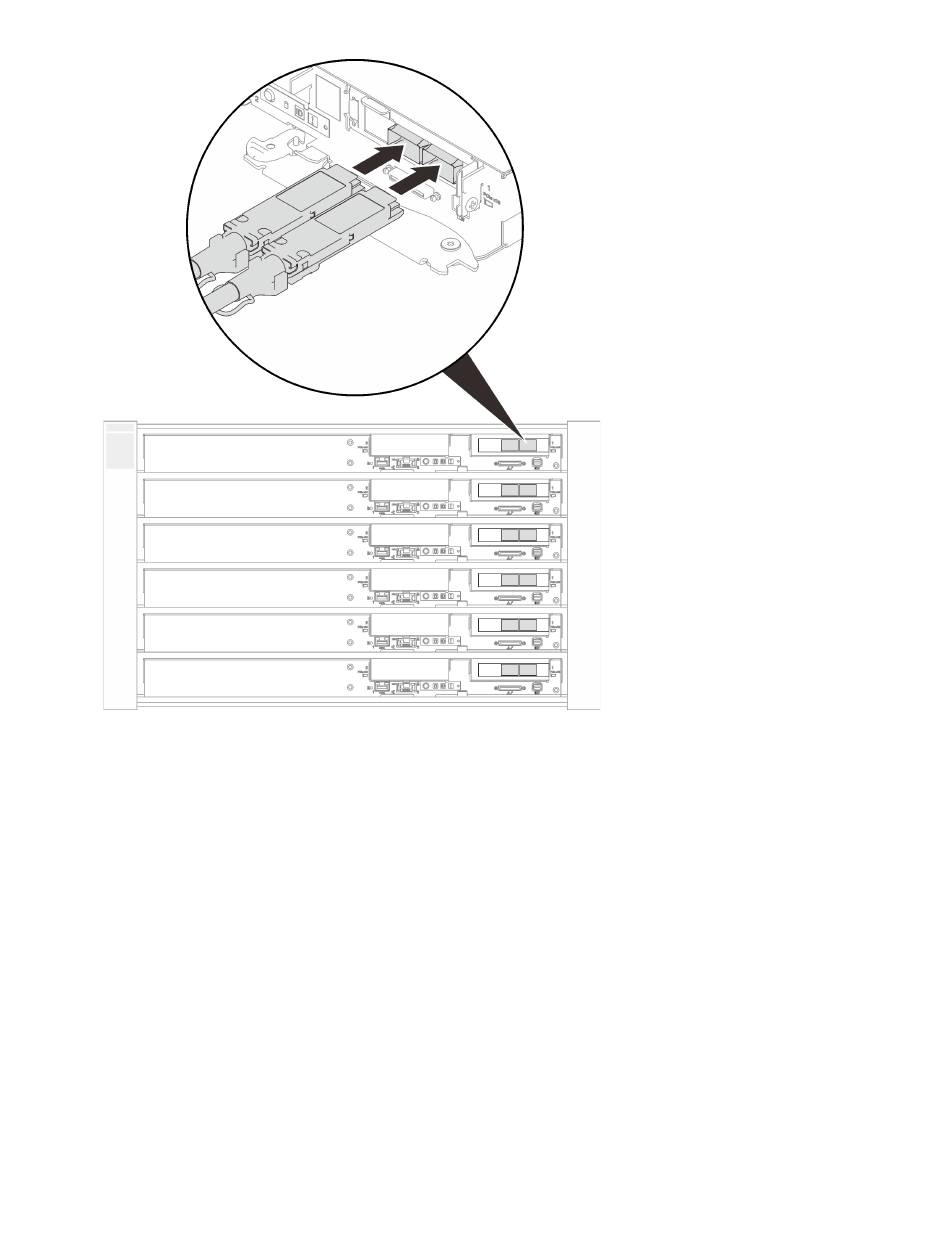

Abbildung 194. Anschließen der QSFP-Kabel am SD650-N V2 Einbaurahmen
4. Wenn es sich bei den installierten Adaptern um gemeinsam genutzte E/A-Adapter handelt, müssen Sie
zuerst den primären Knoten (Knoten 2/4/6/8/10/12) und dann den zusätzlichen Knoten (Knoten 1/3/5/7/
9/11) einschalten.
Wichtig: Der primäre Adapter ist immer auf dem rechten Knoten (Knoten 2/4/6/8/10/12) installiert,
während der zusätzliche Adapter auf dem linken Knoten (Knoten 1/3/5/7/9/11) installiert ist. Wenn ein
zusätzlicher Knoten zum Betrieb einen angeschlossenen und funktionierenden primären Knoten
benötigt, befolgen Sie stets die folgende Ein- und Ausschaltreihenfolge:
• Beim Ausschalten der Knoten müssen Sie immer zuerst den Knoten 1/3/5/7/9/11 (zusätzlicher
Knoten) ausschalten.
• Beim Einschalten der Knoten müssen Sie immer zuerst den Knoten 2/4/6/8/10/12 (primärer Knoten)
einschalten.
5. Check the power LED on each node to make sure it changes from fast blink to slow blink to indicate all
nodes are ready to be powered on.

Stromversorgungsplatine austauschen

Verwenden Sie die folgenden Verfahren zum Entfernen und Installieren der Stromversorgungsplatine.
.
