Zu Diesem Produkt; Leistungsbeschreibung; Produktbeschreibung; Identifi Kation Des Produkts - Bosch Rexroth ActiveShuttle Betriebsanleitung

A: Lithium-Ionen-Akku
48 V/17 Ah
B: Anschlussbuchse
C: Ladezustandsanzeige
Lithium-Ionen-Akku
mit Ein-/Aus-Taster
D: Entriegelungstaste
Ladezustandsanzeige (C)
(Anzeige durch Drücken der
Ein-/Aus-Taste)
Anzeige Ladezustand [%]
 0 ... 9 1)
 10 ... 19
 20 ... 39
 40 ... 59
 60 ... 79
 80 ... 100
2)
 Akku defekt
Symbolerklärung
  
LED aus LED an LED blinkt
1) Um dauerhafte Schäden zu
vermeiden, nach spätestens 2
Tagen aufl aden.
2) Hersteller kontaktieren.

5 Zu diesem Produkt

5.1 Leistungsbeschreibung

Der Lithium-Ionen-Akku dient ausschließlich zum Betrieb des Transportfahrzeugs
ActiveShuttle.

5.2 Produktbeschreibung

D

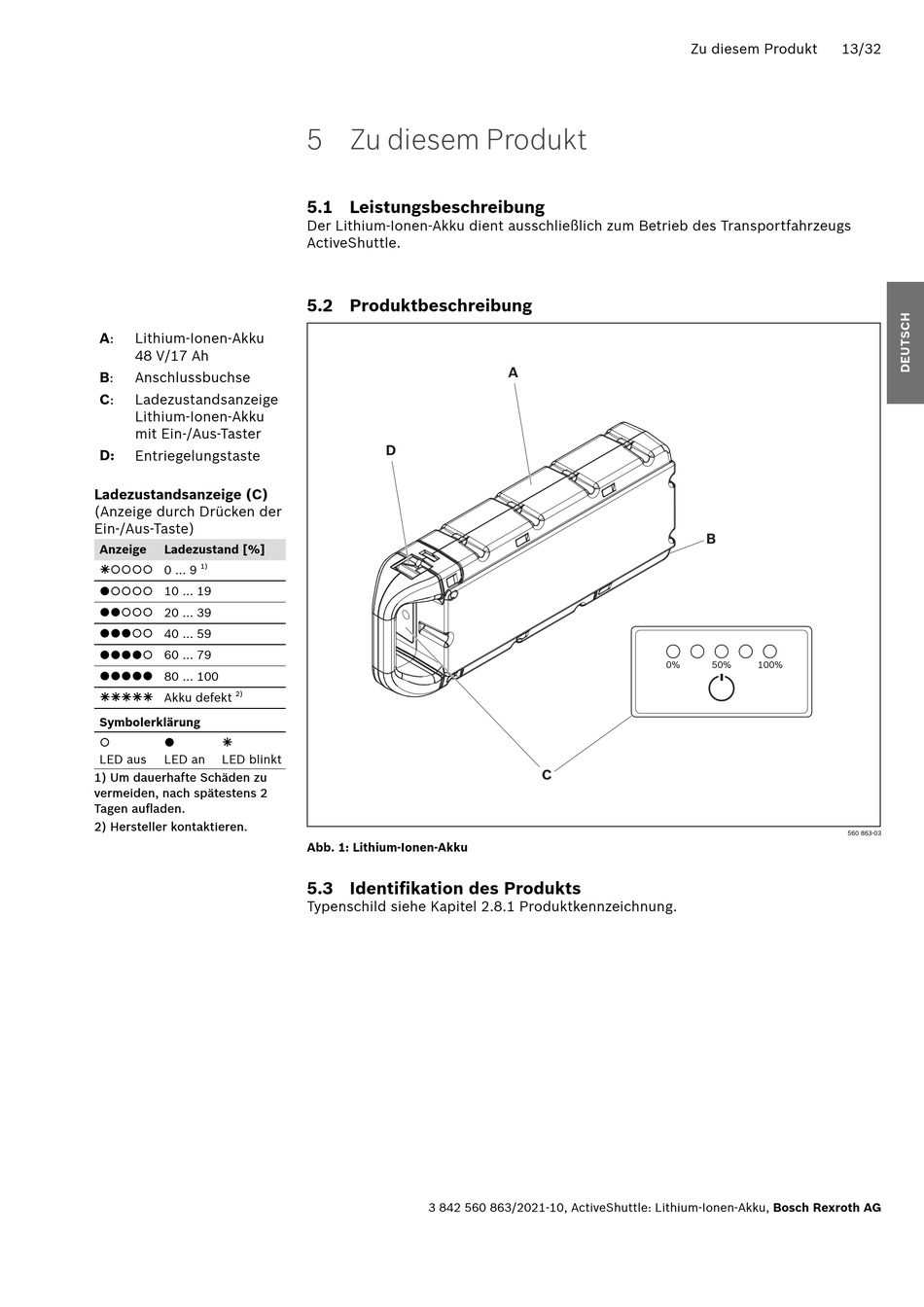

Abb. 1: Lithium-Ionen-Akku
5.3 Identifi kation des Produkts
Typenschild siehe Kapitel 2.8.1 Produktkennzeichnung.
