Arbeitsweise und Systemaufbau

Der Tankside Monitor ist ein Feldgerät für die Integration von Tanksensoren in Bestandsführungs-
systeme. Er wird typischerweise am Boden des Tanks installiert und ermöglicht den Zugriff auf alle
angeschlossenen Tanksensoren. Alle gemessenen und berechneten Werte können auf der integrier-
ten Anzeige ausgegeben werden. Zudem können sie über ein Feld-Kommunikationsprotokoll in ein
Lagerhaltungssystem übertragen werden.
A
HART
HART
2
1
 1

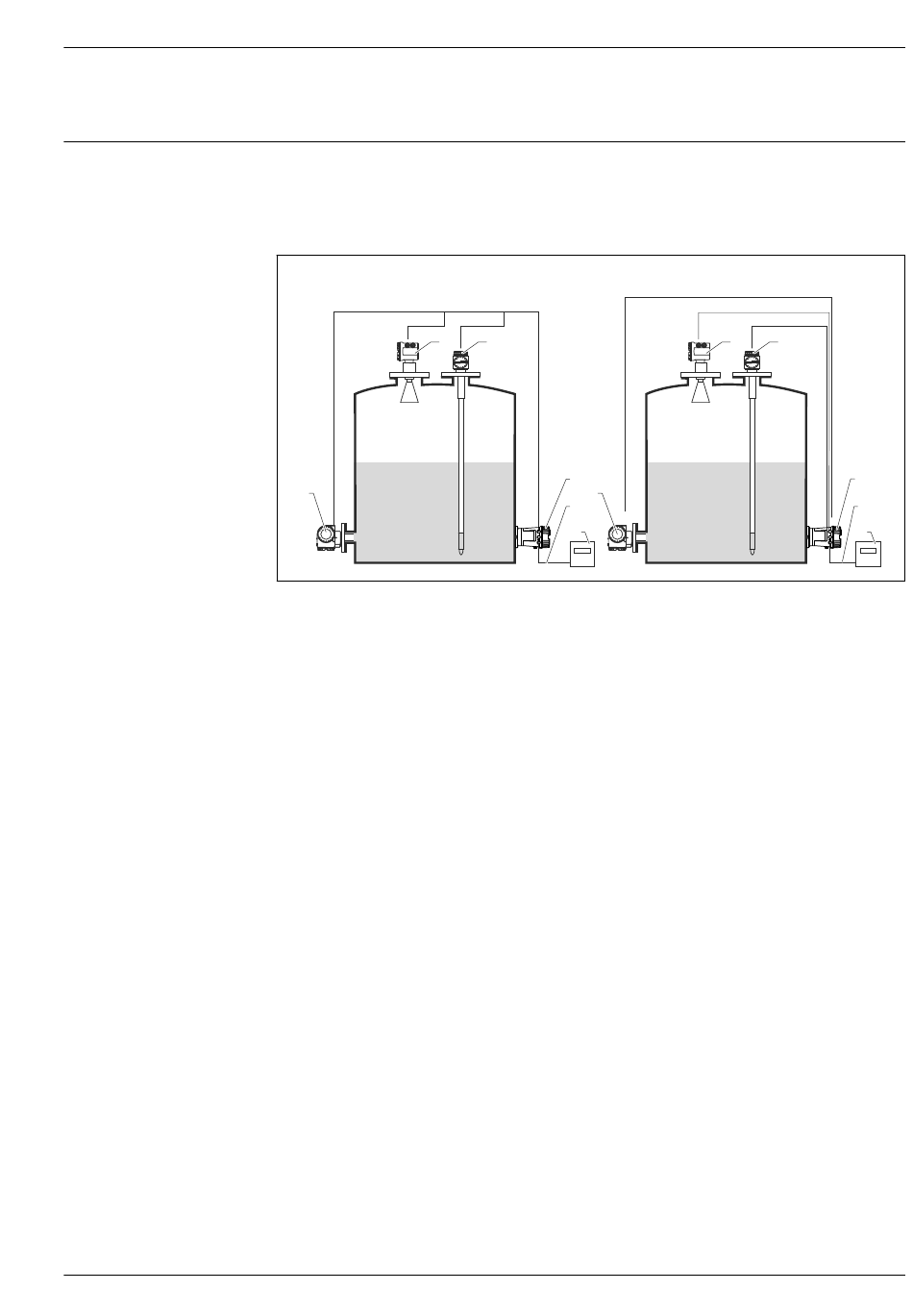

Integration von Tanksensoren mit dem Tankside Monitor (Beispiel)
A
HART-Multidrop-Modus
B
HART- und Analogmodus
1
Druckmessumformer
2
Radar-Füllstandsmessgerät
3
Durchschnittstemperatur-Messumformer
4
Tankside Monitor
5
Feldprotokoll überträgt Daten an ein Lagerhaltungssystem
6
Lagerhaltungssystem (z. B. Tankvision NXA820 oder Tankvision Professional NXA85)
Typische von den Sensoren gemessene Werte sind:
• Füllstand
• Punkttemperatur
• Durchschnittstemperatur
• Wasserstand
• Druck
• Sekundärer Füllstandswert (für kritische Anwendungen)
B
4-20 mA
HART
3
4
1
5
6
4-20 mA
HART
2
3
4
5
6
A0023766
