Inhaltszusammenfassung für Endress+Hauser Tankvision Multi Scan NXA83B

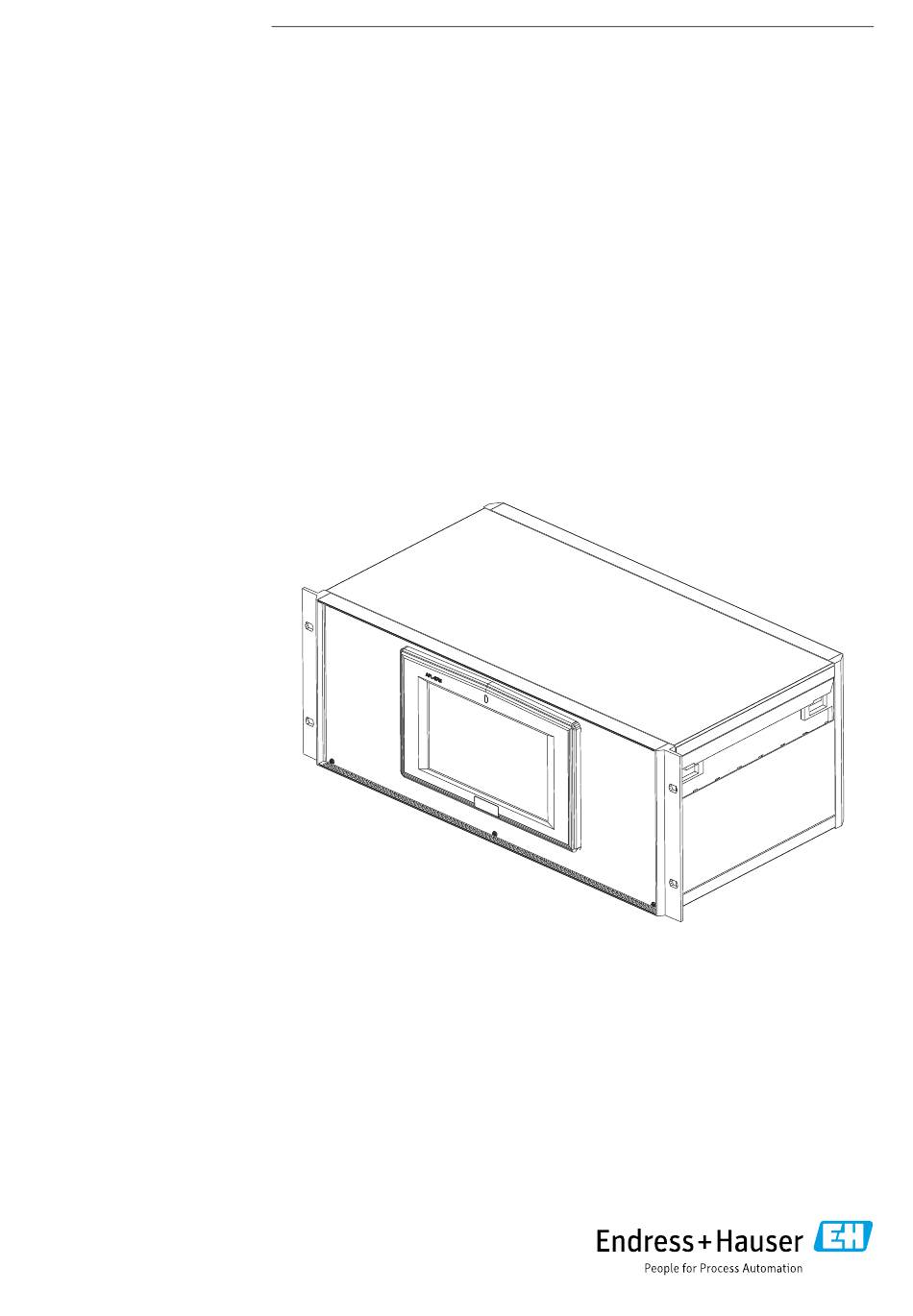

- Seite 1 Products Solutions Services BA01290G/00/DE/05.21 71562576 2021-12-01 Gültig ab Software-Version: 5.0.0 Betriebsanleitungen Tankvision Multi Scan NXA83B Installationshandbuch...
-
Seite 2: Seriennummer
Tankvision Multi Scan NXA83B Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Seriennummer www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Versionshistorie Dokumentversion Gültig für SW-Version Vorgenommene Änderungen BA01290/00/EN/01.14 3.0.10 Erstversion BA01290/00/EN/02.15 3.0.12 Änderung der Bestellcodestruktur BA01290/00/EN/03.16 3.1.0 und 4.0.0 Support alte V1 und vereinfachte Konfiguration BA01290/00/EN/04.18... -
Seite 3: Inhaltsverzeichnis
Tankvision Multi Scan NXA83B Inhaltsverzeichnis Hinweise zum Dokument ... . 4 An wen sich dieses Handbuch richtet ... 4 Dokumentfunktion ......4 Dokumentation . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Tankvision Multi Scan NXA83B Hinweise zum Dokument An wen sich dieses Handbuch richtet Dieses Handbuch enthält detaillierte Informationen zu Funktionen und Architektur des Systems. Es unterstützt Projekt- und Vertriebsingenieure bei der Auslegung der System- architektur während der Akquisitions- und Ausführungsphase. Darüber hinaus unterstützt es während der Betriebszeit des Systems alle Wartungsmitarbeiter, die detaillierte Kennt-... -
Seite 5: Symbole In Grafiken
(www.endress.com/downloads) Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bietet: •W@M Device Viewer: www.endress.com/deviceviewer – Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode (QR-Code) auf dem Typenschild einscannen Eingetragene Marken ® ® ® Microsoft... -
Seite 6: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise Tankvision Multi Scan NXA83B Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedin- gungen erfüllen: • Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht • Vom Anlageneigner oder -betreiber autorisiert •... -
Seite 7: Anwendungsbereiche
Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen. • Rücksprache mit Endress+Hauser halten, wenn Umbauten trotzdem erforderlich sind. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: • Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen. -
Seite 8: Produktsicherheit
Grundlegende Sicherheitshinweise Tankvision Multi Scan NXA83B Produktsicherheit Dieses Messgerät ist nach dem Stand der Technik und guter Ingenieurspraxis betriebssicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand ver- lassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Auflagen. -
Seite 9: Einführung
Tankvision Multi Scan NXA83B Einführung Einführung Der Multi Scan NXA83B ist ein konfigurierbares System, das für Tankstandmess- und Lager- bestandsmanagementsysteme konzipiert wurde. Es ist darauf ausgelegt, zahlreiche Anfor- derungen zu erfüllen, von denen einige nachfolgend aufgeführt sind: • Arbeitet als Gateway für Fremdgeräte und ermöglicht so, dass ältere Betriebsmittel und Geräte mit herstellerspezifischen Schnittstellen mit modernen Geräten, die OPC und... -
Seite 10: Typische Anschlüsse
Einführung Tankvision Multi Scan NXA83B • 811 Servo Gauge • 813 Servo Gauge • 854 Servo Gauge Enraf • 872 Radar Gauge • 873 Radar Gauge • 865 Temperature Selector • 911 Flexline Radar Gauge • 1311 Transmitter/1071 Outstation Whessoe •... -
Seite 11: Rack-Montage
Tankvision Multi Scan NXA83B Einbau Einbau Montage Der Multi Scan NXA83B ist mit zwei verschiedenen Gehäusen erhältlich – für den Einbau in ein 19"-Rack. Alle Ausführungen des Multi Scan NXA83B sind für den Einbau in Innenräumen gedacht und sind nicht in explosionsgefährdeten Bereichen zu installieren. -
Seite 12: Rückwandplatine - Variante Mit 12 Kanälen
Einbau Tankvision Multi Scan NXA83B 4.1.3 Rückwandplatine – Variante mit 12 Kanälen COM 5 COM 6 COM 7 COM 8 COM 9 COM 10 COM 11 COM 12 9 10 11 12 COM 1 COM 2 COM 3 COM 4... -
Seite 13: Netzwerk Und Usb-Anschlüsse
Tankvision Multi Scan NXA83B Einbau NXA83_Mains-Switch IEC-Buchse Sicherung Hauptschalter Netzwerk und USB-Anschlüsse Der Multi Scan NXA83B verfügt über einen Ethernet-Netzwerkanschluss und zwei USB- Anschlüsse, die sich auf der Geräterückseite befinden. Grafiken ä 11. Der Ethernet-Anschluss ist für RJ45-Netzwerkkabel ausgelegt und weist die standardmä- ßige PC-Steckerbelegung auf. -
Seite 14: Led-Modul
Einbau Tankvision Multi Scan NXA83B Die seriellen Ports nutzen standardmäßig die RS232-Hardware-Spezifikation. Allerdings steht eine Reihe von Plug-in-Karten zur Verfügung, um andere Hardware-Schnittstellen zu unterstützen. Unterstützte Platinen: • Alte und neue V1 • RS485/RS422 Modbus • Whessoe Current Loop • Enraf Bi Phase Mark •... -
Seite 15: Details Schnittstellenanschluss
Tankvision Multi Scan NXA83B Einbau Details Schnittstellenanschluss 4.6.1 Anschluss interne Relaisplatine Anschlusstyp: 9-Wege-D-Typ-Buchse Schnittstellenanschluss Pins Relaiskontakte 1 – 6 Kontakte Relais 1 2 – 7 Kontakte Relais 2 3 – 8 Kontakte Relais 3 4 – 9 Kontakte Relais 4 NXA83_Interface-Connection_Internal-Relay-Board Jedes Kontaktpaar kann als Schließer oder Öffner konfiguriert werden. -
Seite 16: Hart-Anschluss
Einbau Tankvision Multi Scan NXA83B 4.6.5 Saab TRL2-Anschluss Anschlusstyp: Phoenix-Anschluss, Schraubklemme Schnittstellenanschluss Pins SAAB TRL2 ABSCHIRMUNG NXA83_Interface-Connection_Enraf-BPM 4.6.6 Whessoe Current Loop-Anschluss Anschlusstyp: Phoenix-Anschluss, Schraubklemme Schnittstellenanschluss Pins WHESSOE 20 mA LOOP + ABSCHIRMUNG LOOP – NXA83_Interface-Connection_Enraf-BPM 4.6.7 HART-Anschluss Anschlusstyp: Phoenix-Anschluss, Schraubklemme... -
Seite 17: Varec Mark/Space-Anschluss
Tankvision Multi Scan NXA83B Einbau 4.6.9 Varec Mark/Space-Anschluss Anschlusstyp: 9-Wege-D-Typ-Buchse Schnittstellenanschluss Pins Funktion +48 V-VERSORGUNG MARK SPACE 0 V-VERSORGUNG RESERVE NXA83_Interface-Connection_Varec-Mark 4.6.10 V1-Anschluss Anschlusstyp: Phoenix-Anschluss, Schraubklemme Schnittstellenanschluss Pins HART FELDBUS 0 V ABSCHIRMUNG FELDBUS +24 V NXA83_Interface-Connection_Enraf-BPM Endress+Hauser... -
Seite 18: Index
Tankvision Multi Scan NXA83B Index Bestimmungsgemäße Verwendung ....6 Details Schnittstellenanschluss..... 15 Anschluss interne Relaisplatine . - Seite 19 Tankvision Multi Scan NXA83B Endress+Hauser...
