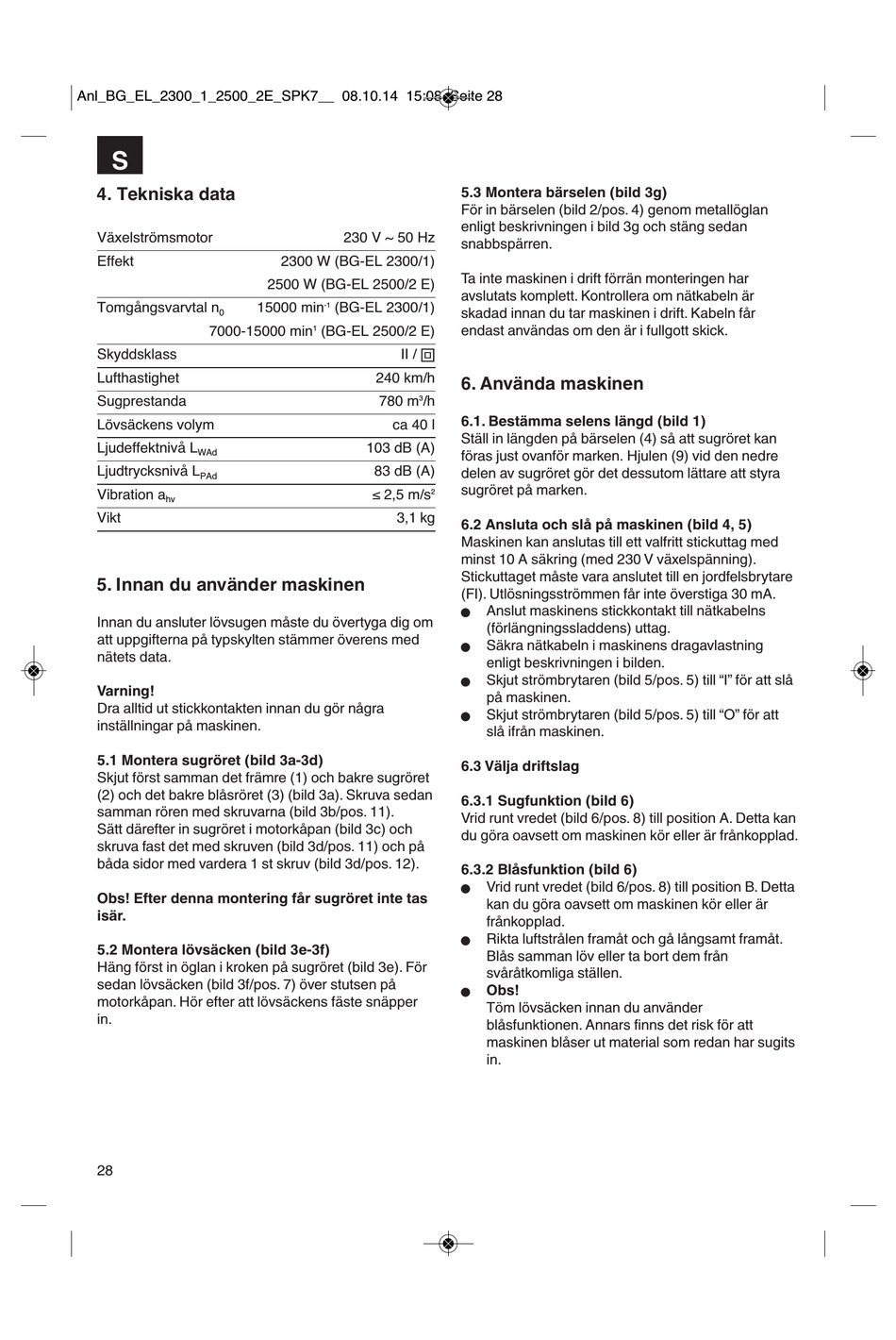

S

4. Tekniska data

Växelströmsmotor
Effekt
Tomgångsvarvtal n
0
7000-15000 min
Skyddsklass
Lufthastighet
Sugprestanda
Lövsäckens volym
Ljudeffektnivå L
WAd
Ljudtrycksnivå L
PAd
Vibration a
hv
Vikt
5. Innan du använder maskinen
Innan du ansluter lövsugen måste du övertyga dig om
att uppgifterna på typskylten stämmer överens med
nätets data.
Varning!
Dra alltid ut stickkontakten innan du gör några
inställningar på maskinen.
5.1 Montera sugröret (bild 3a-3d)
Skjut först samman det främre (1) och bakre sugröret
(2) och det bakre blåsröret (3) (bild 3a). Skruva sedan
samman rören med skruvarna (bild 3b/pos. 11).
Sätt därefter in sugröret i motorkåpan (bild 3c) och
skruva fast det med skruven (bild 3d/pos. 11) och på
båda sidor med vardera 1 st skruv (bild 3d/pos. 12).
Obs! Efter denna montering får sugröret inte tas
isär.
5.2 Montera lövsäcken (bild 3e-3f)
Häng först in öglan i kroken på sugröret (bild 3e). För
sedan lövsäcken (bild 3f/pos. 7) över stutsen på
motorkåpan. Hör efter att lövsäckens fäste snäpper
in.
28
230 V ~ 50 Hz
2300 W (BG-EL 2300/1)
2500 W (BG-EL 2500/2 E)
15000 min -1 (BG-EL 2300/1)
1 (BG-EL 2500/2 E)
II / ®
240 km/h
780 m 3 /h
ca 40 l
103 dB (A)
83 dB (A)
≤ 2,5 m/s
3,1 kg
5.3 Montera bärselen (bild 3g)
För in bärselen (bild 2/pos. 4) genom metallöglan
enligt beskrivningen i bild 3g och stäng sedan
snabbspärren.
Ta inte maskinen i drift förrän monteringen har
avslutats komplett. Kontrollera om nätkabeln är
skadad innan du tar maskinen i drift. Kabeln får
endast användas om den är i fullgott skick.
6. Använda maskinen
6.1. Bestämma selens längd (bild 1)
Ställ in längden på bärselen (4) så att sugröret kan
föras just ovanför marken. Hjulen (9) vid den nedre
delen av sugröret gör det dessutom lättare att styra
sugröret på marken.
2
6.2 Ansluta och slå på maskinen (bild 4, 5)
Maskinen kan anslutas till ett valfritt stickuttag med
minst 10 A säkring (med 230 V växelspänning).
Stickuttaget måste vara anslutet till en jordfelsbrytare
(FI). Utlösningsströmmen får inte överstiga 30 mA.
Anslut maskinens stickkontakt till nätkabelns
n
(förlängningssladdens) uttag.
Säkra nätkabeln i maskinens dragavlastning
n
enligt beskrivningen i bilden.
Skjut strömbrytaren (bild 5/pos. 5) till "I" för att slå
n
på maskinen.
Skjut strömbrytaren (bild 5/pos. 5) till "O" för att
n
slå ifrån maskinen.
6.3 Välja driftslag
6.3.1 Sugfunktion (bild 6)
Vrid runt vredet (bild 6/pos. 8) till position A. Detta kan
du göra oavsett om maskinen kör eller är frånkopplad.
6.3.2 Blåsfunktion (bild 6)
Vrid runt vredet (bild 6/pos. 8) till position B. Detta
n
kan du göra oavsett om maskinen kör eller är
frånkopplad.
Rikta luftstrålen framåt och gå långsamt framåt.
n
Blås samman löv eller ta bort dem från
svåråtkomliga ställen.
Obs!
n
Töm lövsäcken innan du använder
blåsfunktionen. Annars finns det risk för att
maskinen blåser ut material som redan har sugits
in.
