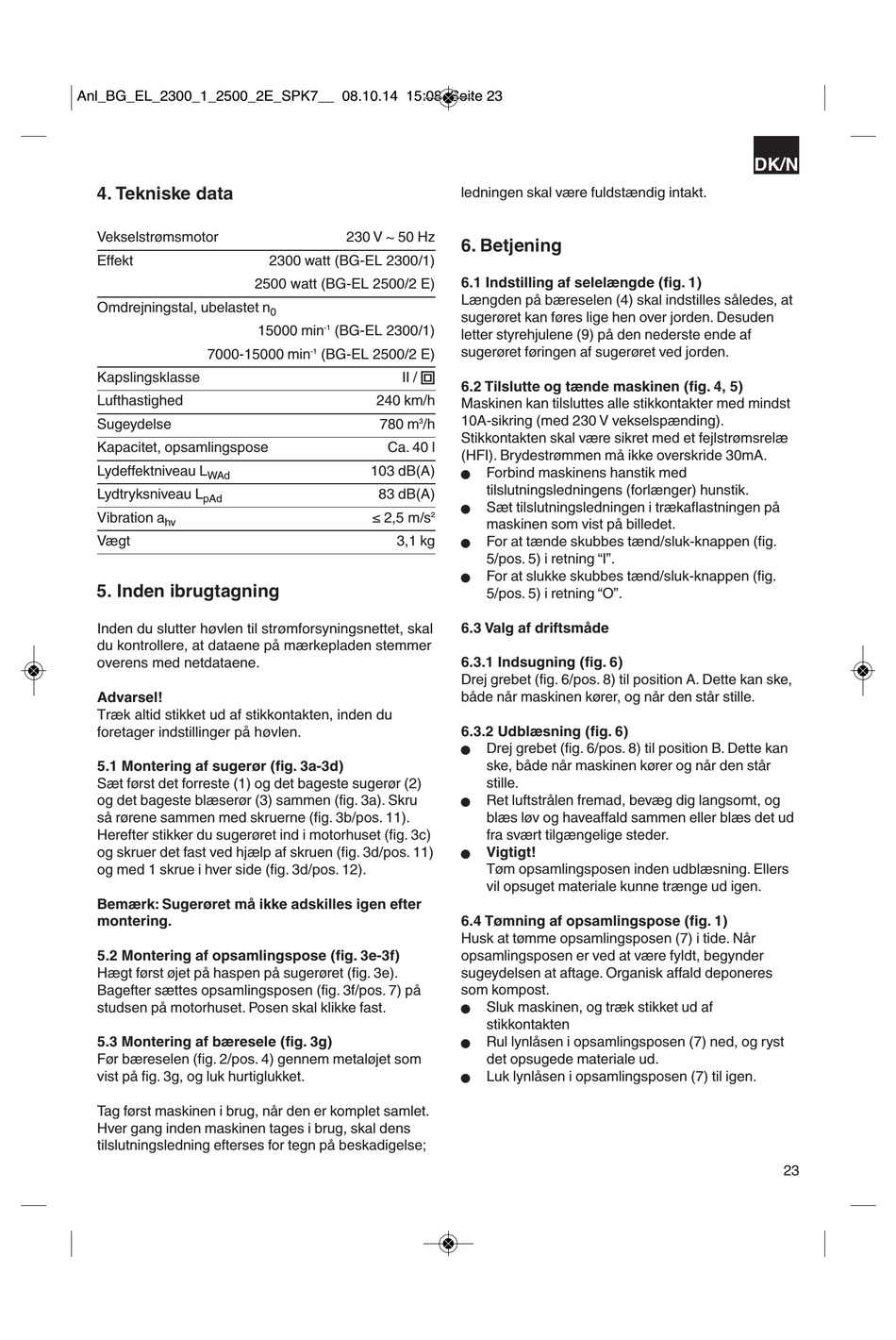

4. Tekniske data

Vekselstrømsmotor
Effekt
Omdrejningstal, ubelastet n
7000-15000 min
Kapslingsklasse
Lufthastighed
Sugeydelse
Kapacitet, opsamlingspose
Lydeffektniveau L
WAd
Lydtryksniveau L
pAd
Vibration a
hv
Vægt

5. Inden ibrugtagning

Inden du slutter høvlen til strømforsyningsnettet, skal
du kontrollere, at dataene på mærkepladen stemmer
overens med netdataene.
Advarsel!
Træk altid stikket ud af stikkontakten, inden du
foretager indstillinger på høvlen.
5.1 Montering af sugerør (fig. 3a-3d)
Sæt først det forreste (1) og det bageste sugerør (2)
og det bageste blæserør (3) sammen (fig. 3a). Skru
så rørene sammen med skruerne (fig. 3b/pos. 11).
Herefter stikker du sugerøret ind i motorhuset (fig. 3c)
og skruer det fast ved hjælp af skruen (fig. 3d/pos. 11)
og med 1 skrue i hver side (fig. 3d/pos. 12).
Bemærk: Sugerøret må ikke adskilles igen efter
montering.
5.2 Montering af opsamlingspose (fig. 3e-3f)
Hægt først øjet på haspen på sugerøret (fig. 3e).
Bagefter sættes opsamlingsposen (fig. 3f/pos. 7) på
studsen på motorhuset. Posen skal klikke fast.
5.3 Montering af bæresele (fig. 3g)
Før bæreselen (fig. 2/pos. 4) gennem metaløjet som
vist på fig. 3g, og luk hurtiglukket.
Tag først maskinen i brug, når den er komplet samlet.
Hver gang inden maskinen tages i brug, skal dens
tilslutningsledning efterses for tegn på beskadigelse;
230 V ~ 50 Hz
2300 watt (BG-EL 2300/1)
2500 watt (BG-EL 2500/2 E)
0
15000 min -1 (BG-EL 2300/1)
-1 (BG-EL 2500/2 E)
II /
240 km/h
780 m 3 /h
Ca. 40 l
103 dB(A)
83 dB(A)
≤ 2,5 m/s
3,1 kg
ledningen skal være fuldstændig intakt.
6. Betjening
6.1 Indstilling af selelængde (fig. 1)
Længden på bæreselen (4) skal indstilles således, at
sugerøret kan føres lige hen over jorden. Desuden
letter styrehjulene (9) på den nederste ende af
sugerøret føringen af sugerøret ved jorden.
6.2 Tilslutte og tænde maskinen (fig. 4, 5)
Maskinen kan tilsluttes alle stikkontakter med mindst
10A-sikring (med 230 V vekselspænding).
Stikkontakten skal være sikret med et fejlstrømsrelæ
(HFI). Brydestrømmen må ikke overskride 30mA.
Forbind maskinens hanstik med
n
tilslutningsledningens (forlænger) hunstik.
Sæt tilslutningsledningen i trækaflastningen på
n
2
maskinen som vist på billedet.
For at tænde skubbes tænd/sluk-knappen (fig.
n
5/pos. 5) i retning "I".
For at slukke skubbes tænd/sluk-knappen (fig.
n
5/pos. 5) i retning "O".
6.3 Valg af driftsmåde
6.3.1 Indsugning (fig. 6)
Drej grebet (fig. 6/pos. 8) til position A. Dette kan ske,
både når maskinen kører, og når den står stille.
6.3.2 Udblæsning (fig. 6)
Drej grebet (fig. 6/pos. 8) til position B. Dette kan
n
ske, både når maskinen kører og når den står
stille.
Ret luftstrålen fremad, bevæg dig langsomt, og
n
blæs løv og haveaffald sammen eller blæs det ud
fra svært tilgængelige steder.
Vigtigt!
n
Tøm opsamlingsposen inden udblæsning. Ellers
vil opsuget materiale kunne trænge ud igen.
6.4 Tømning af opsamlingspose (fig. 1)
Husk at tømme opsamlingsposen (7) i tide. Når
opsamlingsposen er ved at være fyldt, begynder
sugeydelsen at aftage. Organisk affald deponeres
som kompost.
Sluk maskinen, og træk stikket ud af
n
stikkontakten
Rul lynlåsen i opsamlingsposen (7) ned, og ryst
n
det opsugede materiale ud.
Luk lynlåsen i opsamlingsposen (7) til igen.
n
