Montage
4.1

Anzeigemodul drehen

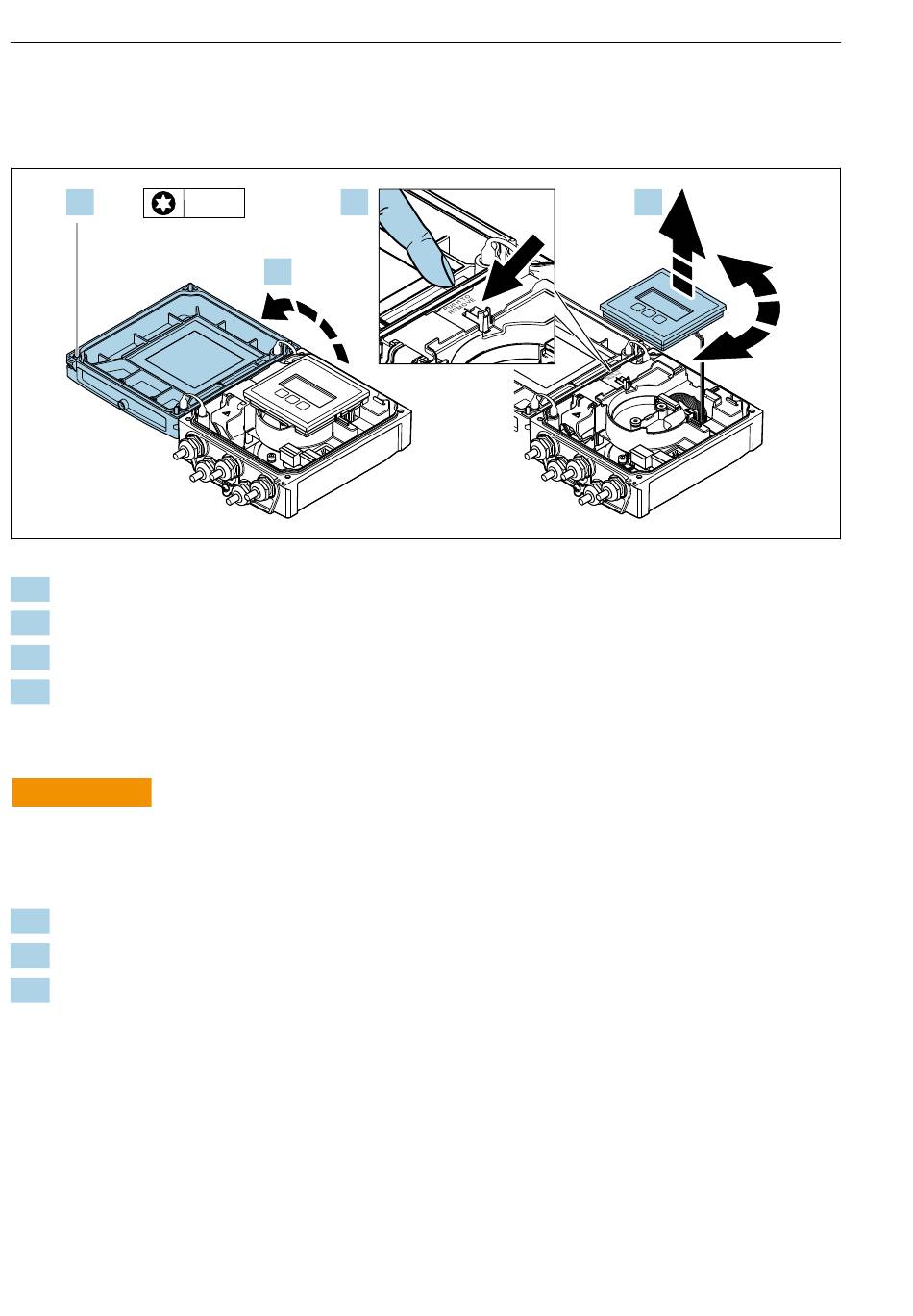

4.1.1 Messumformergehäuse öffnen und Anzeigemodul drehen
1.
4 x
1. Befestigungsschrauben des Gehäusedeckels lösen.
2. Gehäusedeckel öffnen.
3. Anzeigemodul entriegeln.
4. Anzeigemodul herausziehen und in 90°-Schritten in die gewünschte Position drehen.
4.1.2 Messumformergehäuse montieren
WARNUNG
L
Zu hohes Anziehdrehmoment der Befestigungsschrauben!
Beschädigung des Messumformers.
‣
Befestigungsschrauben mit den angegebenen Anziehdrehmomente anziehen.
1. Anzeigemodul einsetzen und dabei verriegeln.
2. Gehäusedeckel schließen.
3. Befestigungsschrauben vom Gehäusedeckel anziehen: Anziehdrehmoment Aluminium-
gehäuse 2,5 Nm (1,8 lbf ft) – Kunststoffgehäuse 1 Nm (0,7 lbf ft).
4.2

Spezielle Montagehinweise

4.2.1 Anzeigeschutz
‣
Um den Anzeigeschutz problemlos öffnen zu können, Mindestabstand nach oben hin ein-
halten: 350 mm (13,8 in)
10
3.
TX 20
2.
Proline 400 HART
4.
A0046804
