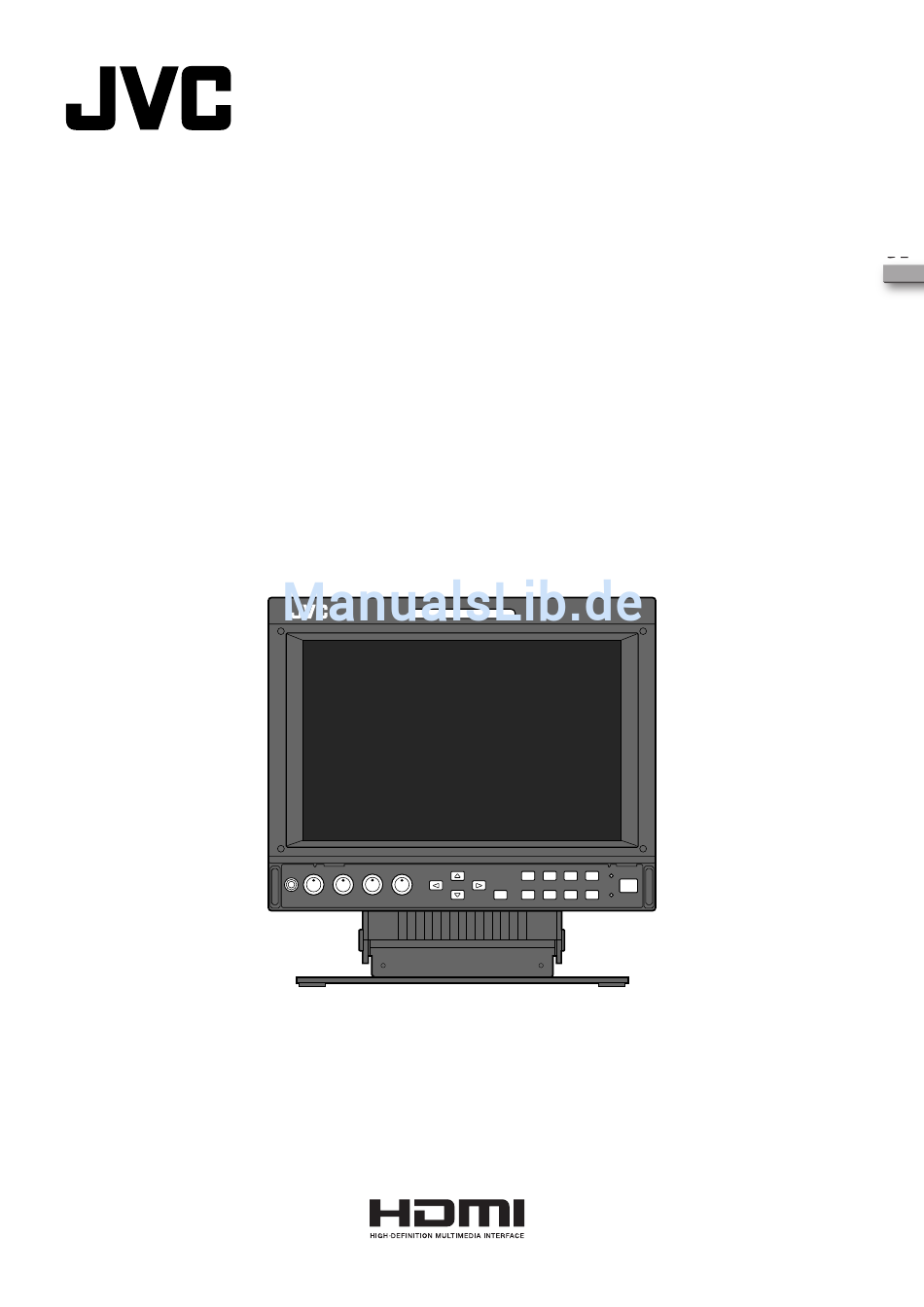

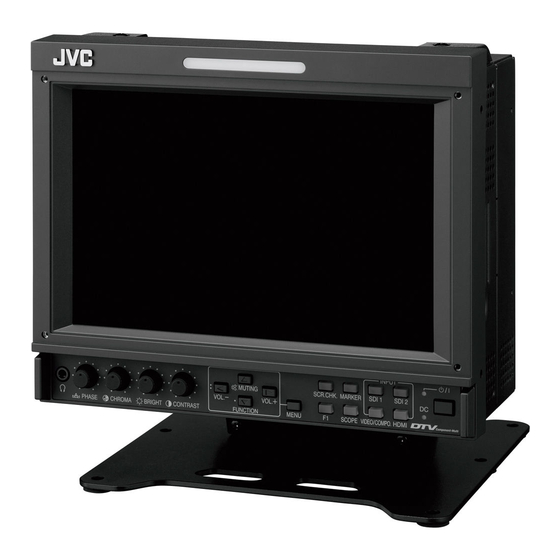

- Seite 1 MULTI FORMAT LCD MONITOR DT-V9L5 DT-F9L5 BEDIENUNGSANLEITUNG Die Abbildung des Monitors zeigt das Modell DT-V9L5. ® LCT2716-002A...
-
Seite 2: Sicherheitsmaßregeln
Sicherheitsmaßregeln Das Blitzsymbol in einem gleichseitigen Dreieck weist auf das Vorhandensein von CAUTION nicht isolierten Teilen mit „gefährlicher Spannung“ innerhalb des Gehäuses hin, RISK OF ELECTRICAL SHOCK die bei unvorsichtigen Eingriffen zu DO NOT OPEN elektrischen Schlägen führen können. VORSICHT: Zur Verhinderung von elektrischen Schlägen. Das Ausrufezeichen in einem Keine Abdeckungen (oder Rückplatten) gleichseitigen Dreieck soll den Anwender... - Seite 3 Ausschließlich mit der zulässigen Netzspannung. leicht zum Einstecken/Abziehen erreichbar ist, richten Sie • Netzstrom: 120 V / 220 V — 240 V, 50 Hz/60 Hz (Nur DT-V9L5) einen Ein-/Aus-Schalter für die betreffende Steckdose ein. • Gleichstrom: 12 V — 17 V •...
- Seite 4 Schäden für die Umwelt und die menschliche Europäischen Gesundheit, welche durch unsachgemäße Union gültig. Der Einschaltstrom dieses Geräts beträgt 4,12 Ampere. (Nur DT-V9L5) Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses ACHTUNG Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das...
-
Seite 5: Inhaltsverzeichnis
Wartung Menü-Transitionsdiagramm Hauptmenü Aufstellung (für DT-V9L5) ... . . 6 Grundeinstellungs-Menü Einstellen der Ständerhöhe Externe Steuerung ....24 Neigen des Monitors Über die externe Steuerung... -
Seite 6: Aufstellung (Für Dt-V9L5)
Aufstellung (für DT-V9L5) Achtung ● Stützen Sie sich nicht mit dem Arm auf dem Monitor ab oder lehnen sich dagegen. ● Berühren Sie nicht das LCD-Panel bei der Aufstellung des Monitors. ● Stellen Sie sicher, dass der Monitor sicher eingebaut ist, um Herunterfallen zu vermeiden, wodurch der Monitor beschädigt werden oder Verletzungen verursacht werden können. -
Seite 7: Neigen Des Monitors
Niedrigere Position Wenn Sie die Position des Monitors senken wollen. Befestigungsschrauben Ständer Monitor Neigen des Monitors Sie können den Monitor wie folgt neigen. Etwa 20° Wenn der Monitor nicht geneigt ist (0°), sind die Führungslinien ausgerichtet, wie gezeigt. 0° Führungslinien Etwa 10°... -
Seite 8: Anbringen Von Optionalen Teilen (Für Dt-F9L5)
Anbringen von optionalen Teilen (für DT-F9L5) Achtung ● Stützen Sie sich nicht mit dem Arm auf dem Monitor ab oder lehnen sich dagegen. ● Berühren Sie nicht das LCD-Panel bei der Aufstellung des Monitors. Anbringen der Stativbasis Sie können den Anbringpunkt je nach Zweck wählen – oben oder unten am Monitor. Sie können dann den Monitor an andere Geräte anbringen, indem Sie die Schraubenlöcher an der Stativbasis verwenden (1/4-20UNC oder 3/8-16UNC). -
Seite 9: Index Der Teile Und Funktionen
● 5 MUTING -Taste Der Stromschalter befindet sich an der Rückseite des Monitors. (☞ 1 auf Seite 10 und 3 auf Seite 11) Schaltet den Klang vom Lautsprecher (nur DT-V9L5) und vom Kopfhörer aus. (Stummschaltung) w Taste FUNCTION ● Zur Annullierung der Funktion drücken Sie die Taste erneut. -
Seite 10: Rückseite
● Für DT-V9L5: Stellen Sie sicher, dass sowohl der POWER- als (☞ 1 auf Seite 10) auch der DC-Schalter (3 auf Seite 11) an der Rückseite vor dem Batteriewechsel in Aus-Stellung gestellt sind. / Für DT-F9L5: Stellen Sie sicher, dass sowohl der POWER- als (☞ 3 auf Seite 11) an der Rückseite vor dem Batteriewechsel in Aus-Stellung gestellt sind. - Seite 11 Es werden nur Audiosignale über den HDMI-Klemme ausgegeben, wenn die Signale nicht durch HDCP geschützt sind. – Auch wenn die Signale geschützt werden durch HDCP, wird ein Ton über die Lautsprecher (nur DT-V9L5) und die Kopfhörer ausgegeben. p E. AUDIO HD/SD SDI (IN 1, IN 2)-Klemmen (BNC) Eingangsklemmen für die HD/SD SDI-Signale.
-
Seite 12: Anzeige Von Eingangssignalen
Anzeige von Eingangssignalen Lautstärkeanpassung/Audiokanal-Wahl Lautstärkeanpassung Lautstärkebildschirm Wenn kein Menübildschirm angezeigt wird, drücken Sie (Lautstärkeeinstelltaste) Bei SDI-Eingang wird der Bildschirm „Lautstärke Embedded Audio“ angezeigt. Bei einem anderen Eingang als SDI wird der Bildschirm „Lautstärke“ angezeigt. Lautstärke : 15 Drücken Sie , um den Cursor zu „Lautstärke“ zu bewegen (Dieser Schritt wird überspringen, wenn der Bildschirm „Lautstärke Embedded Audio“... -
Seite 13: Menükonfiguration
Fertigstellen der Einstellung ● Wenn Sie die Einstellungen ändern, erscheint ein Bestätigungsmeldung. Führen Sie die Bedienung entsprechend den Anweisungen aus. Die Abbildungen der Menü-Bildschirme zeigen das Modell DT-V9L5. Bedienungsverfahren Grundeinstellungs-Menü Hauptmenü Drücken Sie die Taste MENU, um das Hauptmenü anzuzeigen Hauptmenü... -
Seite 14: Menü-Transitionsdiagramm
Menükonfiguration (Forts.) Menü-Transitionsdiagramm Hauptmenü Hintergrundbeleuchtung Bildfunktionen H Größe Aperatur Bildlage Horizontal Aperaturpegel V Größe Größe und Bildlage Bildlage Vertikal Einblendung unterer Bildrand Gamma zurücksetzen Format Farbtemperatur Auto-Aspekt Einblendung unterer Bildrand Aspekt manuell zurücksetzen SD 4:3 Größe Dynamisch 16:9 Größe 1 ： 1 Zebra Modus H-Level Threshold Zebra... -
Seite 15: Hauptmenü
Hauptmenü Bildfunktionen Einstellung der Bildqualität. Gegenstand Einstellwert Hintergrundbeleuchtung Passt die Helligkeit der Anzeige ein. –20 bis +20 Aperatur* Aktiviert/deaktiviert die Funktion auf dem in „Aperaturpegel“ eingestellten Pegel. Aus, Ein Aperatur Level* Ausgleichen den Frequenzgang des Luminanzsignals eines Videosignals. 01 bis 10 Passt die Klarheit der Umrisse des Chrominanzsignals an. -
Seite 16: Signaleinstellungen
Menükonfiguration (Forts.) Focus Assist (Nur DT-F9L5) Einstellungen für die Focus-Assist-Funktion. Gegenstand Einstellwert Focus Assist Mode Aktivieren/deaktivieren Sie die Funktion. Aus, Ein Focus Assist Color Einstellung für die Focus-Assist-Farbe. Rot, Grün, Blau Peaking Frequency Einstellung für die Frequenz von Focus Assist. Minimal, Mitte, Maximal Peaking Gain Einstellung für die Verstärkung von Focus Assist. -
Seite 17: Audio-Einstellungen
Audio-Einstellungen Einstellungen für EMBEDDED AUDIO-Signale und das Audio-Pegelmessersignal. Gegenstand Einstellwert SDI-1 ausgewählt Wählen Sie den Eingang, über den der Ton ausgegeben wird. Aus, Auto, Digital, Analog SDI-2 ausgewählt Gibt kein Audio aus. Auto Gibt digitales Audio vor dem analogen Audio aus. Digital Geben Sie Audio von der SDI-Klemme aus. -
Seite 18: Skope Einstellungen
Einstellung von „Wave Display“ unterschiedlich. Das Vektorskop wird nicht angezeigt, wenn die Eingangssignale RGB sind. Nicht für das Histogramm verfügbar. Nur „Normal“ ist für das Histogramm verfügbar. (Nur DT-V9L5) Nur DT-F9L5. Synchronisations-Modus Einstellungen für die Synchronisation mit Signalen. -
Seite 19: Grundeinstellungs-Menü
Keine Bedienung Aus, Ein Einstellwerte: Einstellung der Funktion für das automatische Abschalten des Geräts (Bereitschaft), wenn mehr als 4 Stunden lang keine Bedienung vorgenommen wird. Aus: Nicht automatisch abschalten Ein: Automatisch abschalten ● Wenn die Funktion eingeschaltet ist, wird ca. 3 Minuten vor der automatischen Abschaltung eine Warnmeldung angezeigt. Wenn Sie das Gerät bei aktivierter Funktion einschalten, wird eine Meldung, dass die Einstellung aktiviert ist, ca. -
Seite 20: Fernsteuerungsart
Menükonfiguration (Forts.) Bild-Unterfunktionen Konfigurieren Sie den Standardpegel zur Justage. Gegenstand Einstellwert Kontrast* Einstellen den Standardpegel für den mit dem KONTRAST-Regler an der Vorderseite –20 bis +20 eingestellten Kontrast. Helligkeit* Einstellen den Standardpegel für die mit dem HELLIGKEIT-Regler an der Vorderseite –20 bis +20 eingestellte Helligkeit. - Seite 21 Informationsanzeige Einstellungen für die Informationsanzeige des Monitors. Gegenstand Einstellwert Signal Identifikation Wählen, ob der in „Ziffern - Einstellungen“ (☞ unten) zugewiesene Name im Bildschirm Aus, Ein, Auto angezeigt werden soll (☞ „Über die Informationsanzeige“ auf Seite 12). • Wenn „Auto“ gewählt ist, synchronisiert die Displayfarbe mit der Farbe der Signallampe, während die Signallampe leuchtet.
- Seite 22 Aus, Ein Aus: Nicht angezeigt Ein: Angezeigt IMD Protokoll Einstellung des seriellen Kommunikationsprotokolls Aus, TSL V4.0 Aus: Unterstützt JVC-Protokoll TSL V4.0: Unterstützt TSL UMD-Protokoll V4.0 Adresse Adresseinstellung 000 bis 126 000 bis 126: Stellt eine bestimmte Adresse ein IMD Grösse Textgrößeneinstellung...
-
Seite 23: Energiesparmodus
● Einstellung von „Ziffern - Einstellungen“ Ändern Sie den Eingang zu einem, zu dem Sie einen Videoquellenname zuweisen wollen. Wählen Sie „Ziffern - Einstellungen“. Z i ff e r n - E i n s t e l l u n g e n Drücken Sie die Tasten zur Wahl des ersten Zeichens. -
Seite 24: Externe Steuerung
Externe Steuerung Über die externe Steuerung Verwendung des MAKE/TRIGGER- Systems Der Monitor hat zwei externe Steuerklemmen. ● MAKE/TRIGGER-Klemme (RJ-45): Die folgenden externen Der MAKE/TRIGGER-Klemme ist wie folgt konfiguriert. Sie können Steuersysteme stehen zur Verfügung. eine Funktion zu jeder Pin-Klemme in „Fernsteuerungsart“ zuweisen. (1) MAKE (Kontakt-Herstellen)-System: (☞... -
Seite 25: Verwendung Serieller Kommunikation
<Vom MAKE/TRIGGER-System gesteuerte Funktionen> Anzeige Zu steuernde Funktionen Öffnen Kurzschließen – – – Keine Funktion — — Auswahl der Tally-Lampenfarbe* Grün Tally Farbe Auswahl der Tally-Lampen-Beleuchtungsmethode Ganz Nur jeweils die Hälfte Tally Type Die linke Hälfte der Tally-Lampe leuchtet rot* Tally-L(R) Die rechte Hälfte der Tally-Lampe leuchtet grün* Tally-R(G) - Seite 26 Externe Steuerung (Forts.) <Technische Daten der RS-232C-Klemme> Pin Nr. Signal Erde Dies ist ein Buchsenanschluss. ● Die 7. Klemme und die 8. Klemme sind verbunden. <Befehlsumriss> Alle Befehle bestehen aus den folgenden Segmenten. Kopfzeile Monitor-ID Funktion Daten Cr (0Dh) Über Header “!”...
-
Seite 27: Störungssuche
Drücken Sie die Taste ● (Nur DT-V9L5) Stecken Sie den Netzstecker oder den Gleichstromstecker fest ein. 10,11 ● (Nur DT-V9L5) Schalten Sie den Netzschalter (POWER) oder den DC-Schalter an der 10,11 Rückseite in Ein-Stellung. ● Keine Spannungsversorgung. (Nur DT-F9L5) Bringen Sie den Akku fest an oder setzen Sie den Gleichstrom-Stecker 10,11 ein. -
Seite 28: Selbstdiagnoseprogramm
Für DT-F9L5: Schalten Sie den Netzschalter an der Rückseite in Aus-Stellung. Für DT-V9L5: Bei Verwendung von Gleichstromversorgung trennen Sie das Netzkabel von der Netzsteckdose ab. Bei Verwendung von Gleichstromversorgung nehmen Sie die Batterie ab oder trennen den Stecker von der Klemme DC IN ab. -
Seite 29: Technische Daten
Technische Daten Allgemeines Modellbezeichnung DT-V9L5 DT-F9L5 Multiformat LCD-Monitor Bildschirmgröße Typ 8,2 Breitformat Seitenverhältnis 16:10 ☞ “Verfügbare Signale“ auf Seite 31 Konformes Videosignalformat Format HD SDI: SMPTE292M SD SDI: ITU-R BT.656, SMPTE259M EMBEDDED AUDIO 16CH: SMPTE299M, SMPTE272M Audioausgang Interner Lautsprecher: 1,0 W... -
Seite 30: Abmessungen
Hinweis zum Transport Dieser Monitor ist ein Präzisionsgerät und benötigt spezielles Verpackungsmaterial zum Transport. Verwenden Sie niemals Verpackungsmaterial von anderen Quellen als JVC oder JVC-Fachhändlern. ● Zum leichteren Verständnis wurden Bilder und Zeichnungen zur Hervorhebung von Erklärungen bearbeitet und können sich deshalb leicht von den tatsächlichen Produkten unterscheiden. -
Seite 31: Verfügbare Signale
Verfügbare Signale Die folgenden Signale stehen für diesen Monitor zur Verfügung. Videosignale Eingangsbuchse In der Statusanzeige gezeigtes Signalbezeichnung E.AUDIO * Signalformat (☞ Seite 12)* VIDEO Analog COMPO. HDMI HD/SD SDI NTSC NTSC √ — — — NTSC 4.43 N 4.43 √... - Seite 32 © 2013 JVC KENWOOD Corporation LCT2716-002A...
