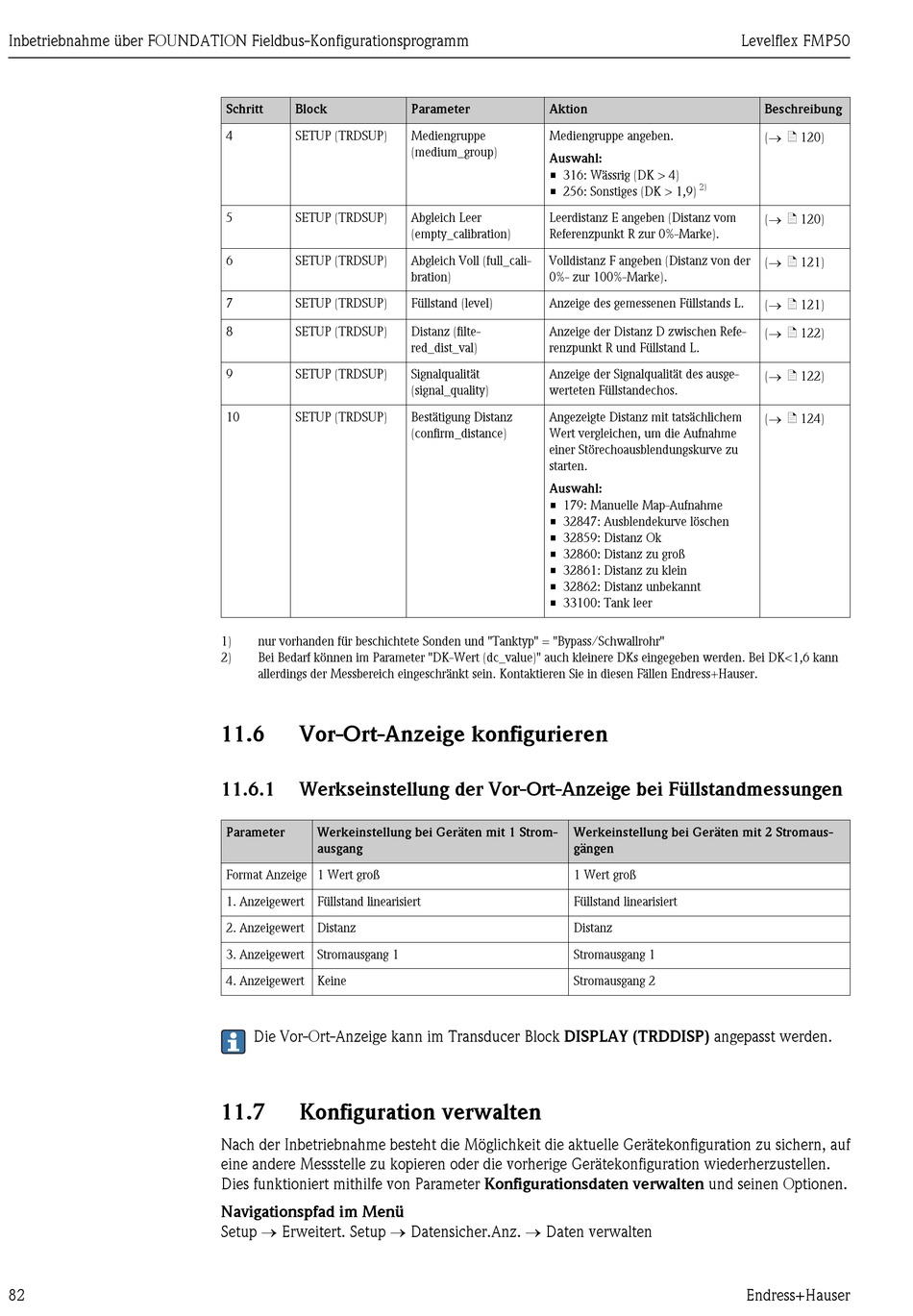

Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm
82
Schritt Block
4 SETUP (TRDSUP)
5 SETUP (TRDSUP)
6 SETUP (TRDSUP)
7 SETUP (TRDSUP)
8 SETUP (TRDSUP)
9 SETUP (TRDSUP)
10 SETUP (TRDSUP)
1) nur vorhanden für beschichtete Sonden und "Tanktyp" = "Bypass/Schwallrohr"
2) Bei Bedarf können im Parameter "DK-Wert (dc_value)" auch kleinere DKs eingegeben werden. Bei DK<1,6 kann
allerdings der Messbereich eingeschränkt sein. Kontaktieren Sie in diesen Fällen Endress+Hauser.
11.6

Vor-Ort-Anzeige konfigurieren

11.6.1 Werkseinstellung der Vor-Ort-Anzeige bei Füllstandmessungen
Parameter Werkeinstellung bei Geräten mit 1 Strom-
ausgang
Format Anzeige 1 Wert groß
1. Anzeigewert Füllstand linearisiert
2. Anzeigewert Distanz
3. Anzeigewert Stromausgang 1
4. Anzeigewert Keine
Die Vor-Ort-Anzeige kann im Transducer Block DISPLAY (TRDDISP) angepasst werden.
11.7

Konfiguration verwalten

Nach der Inbetriebnahme besteht die Möglichkeit die aktuelle Gerätekonfiguration zu sichern, auf
eine andere Messstelle zu kopieren oder die vorherige Gerätekonfiguration wiederherzustellen.
Dies funktioniert mithilfe von Parameter Konfigurationsdaten verwalten und seinen Optionen.
Navigationspfad im Menü
Setup ® Erweitert. Setup ® Datensicher.Anz. ® Daten verwalten
Parameter Aktion
Mediengruppe Mediengruppe angeben.
(medium_group)
Auswahl:
• 316: Wässrig (DK > 4)
• 256: Sonstiges (DK > 1,9)
Abgleich Leer Leerdistanz E angeben (Distanz vom
(empty_calibration) Referenzpunkt R zur 0%-Marke).
Abgleich Voll (full_cali- Volldistanz F angeben (Distanz von der
bration) 0%- zur 100%-Marke).
Füllstand (level) Anzeige des gemessenen Füllstands L.
Distanz (filte- Anzeige der Distanz D zwischen Refe-
red_dist_val) renzpunkt R und Füllstand L.
Signalqualität Anzeige der Signalqualität des ausge-
(signal_quality) werteten Füllstandechos.
Bestätigung Distanz Angezeigte Distanz mit tatsächlichem
(confirm_distance) Wert vergleichen, um die Aufnahme
einer Störechoausblendungskurve zu
starten.
Auswahl:
• 179: Manuelle Map-Aufnahme
• 32847: Ausblendekurve löschen
• 32859: Distanz Ok
• 32860: Distanz zu groß
• 32861: Distanz zu klein
• 32862: Distanz unbekannt
• 33100: Tank leer
Werkeinstellung bei Geräten mit 2 Stromaus-
gängen
1 Wert groß
Füllstand linearisiert
Distanz
Stromausgang 1
Stromausgang 2
Levelflex FMP50
Beschreibung
(® ä 120)
2)
(® ä 120)
(® ä 121)
(® ä 121)
(® ä 122)
(® ä 122)
(® ä 124)
