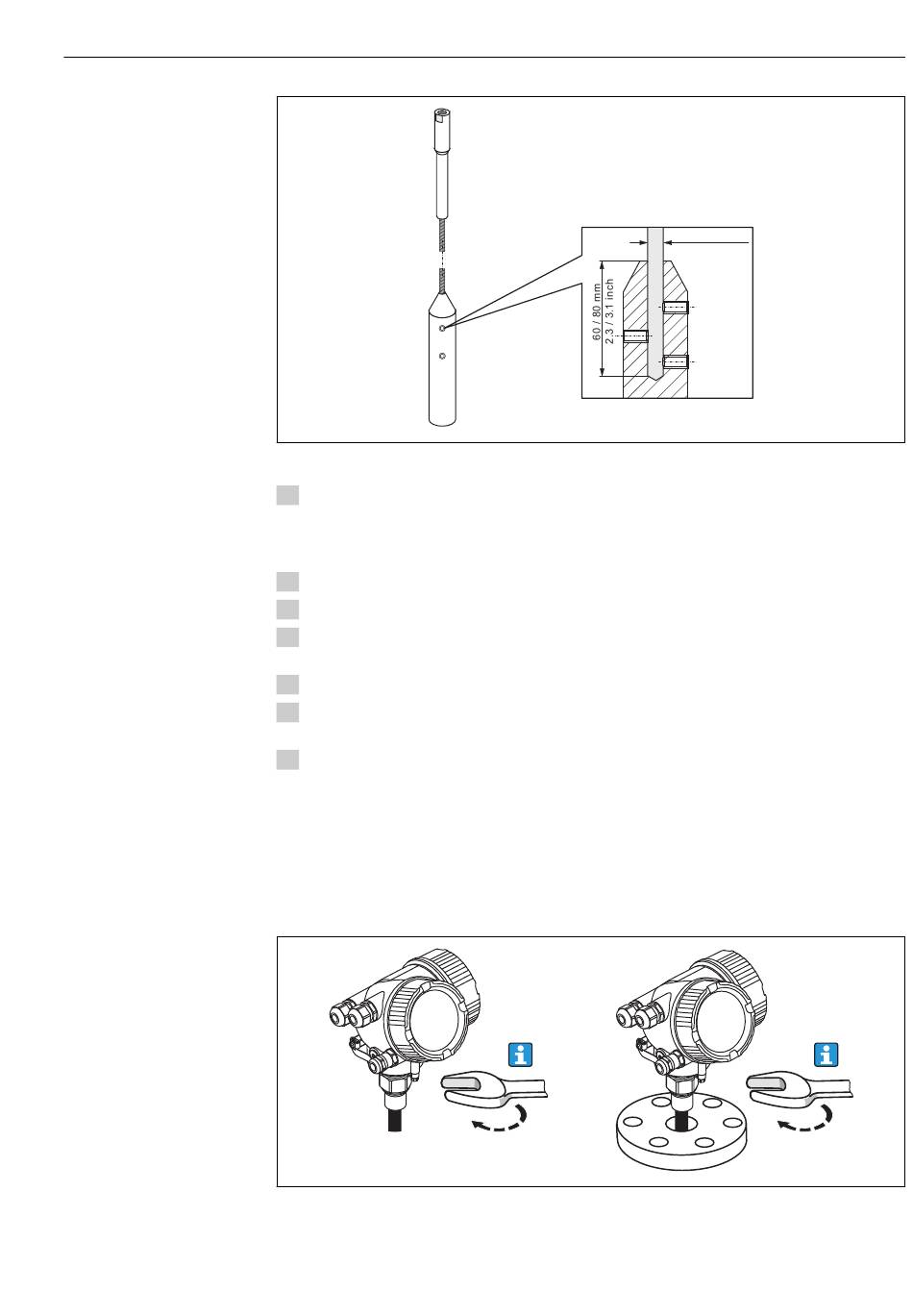

1. Mit Innensechskantschlüssel SW3 (bei 4-mm-Seil) bzw. SW4 (bei 6-mm-Seil) die 3 Gewin-
destifte am Seilgewicht lösen. Hinweis: Die Gewindestifte sind zur Sicherung gegen unbeab-
sichtigtes Lösen mit einer klemmenden Beschichtung versehen, so dass beim Lösen ein
erhöhtes Drehmoment aufgebracht werden muss.
2. Gelöstes Seil aus dem Gewicht ziehen.
3. Neue Seillänge abmessen.
4. An der zu kürzenden Stelle das Seil mit Klebeband umwickeln, um es gegen Aufspleißen zu
sichern.
5. Das Seil rechtwinklig absägen oder mit Bolzenschneider abschneiden.
6. Das Seil in das Gewicht vollständig einführen: Seil 4 mm (0,16 in): 60 mm (2,4 in) tief; Seil
6 mm (0,24 in): 80 mm (3,2 in) tief.
7. Gewindestifte wieder einschrauben. Wegen der klemmenden Beschichtung der Gewinde-
stifte ist kein Sicherungslack erforderlich. Drehmoment: Seil 4 mm (0,16 in):
5 Nm (3,7 lbf ft); Seil 6 mm (0,24 in): 15 Nm (11 lbf ft).
6.3.3 Gerät montieren
Geräte mit Einschraubgewinde montieren
4 / 6 mm
0.16 / 0.25 inch
5/15 Nm
Montage
A0012453
A0012528
