Elektrischer Anschluss
38
Kabel gemäß Klemmenbelegung anschließen (® ä 34).
8. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme verbinden.
9. Deckel des Anschlussklemmenraums aufschrauben.
10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand befindet;
dann festziehen.

Steckbare Federkraftklemmen

Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische
Anschluss an steckbaren Federkraftklemmen. Starre und flexible Leiter mit oder ohne Ade-
rendhülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt
werden und kontaktieren dort selbständig.

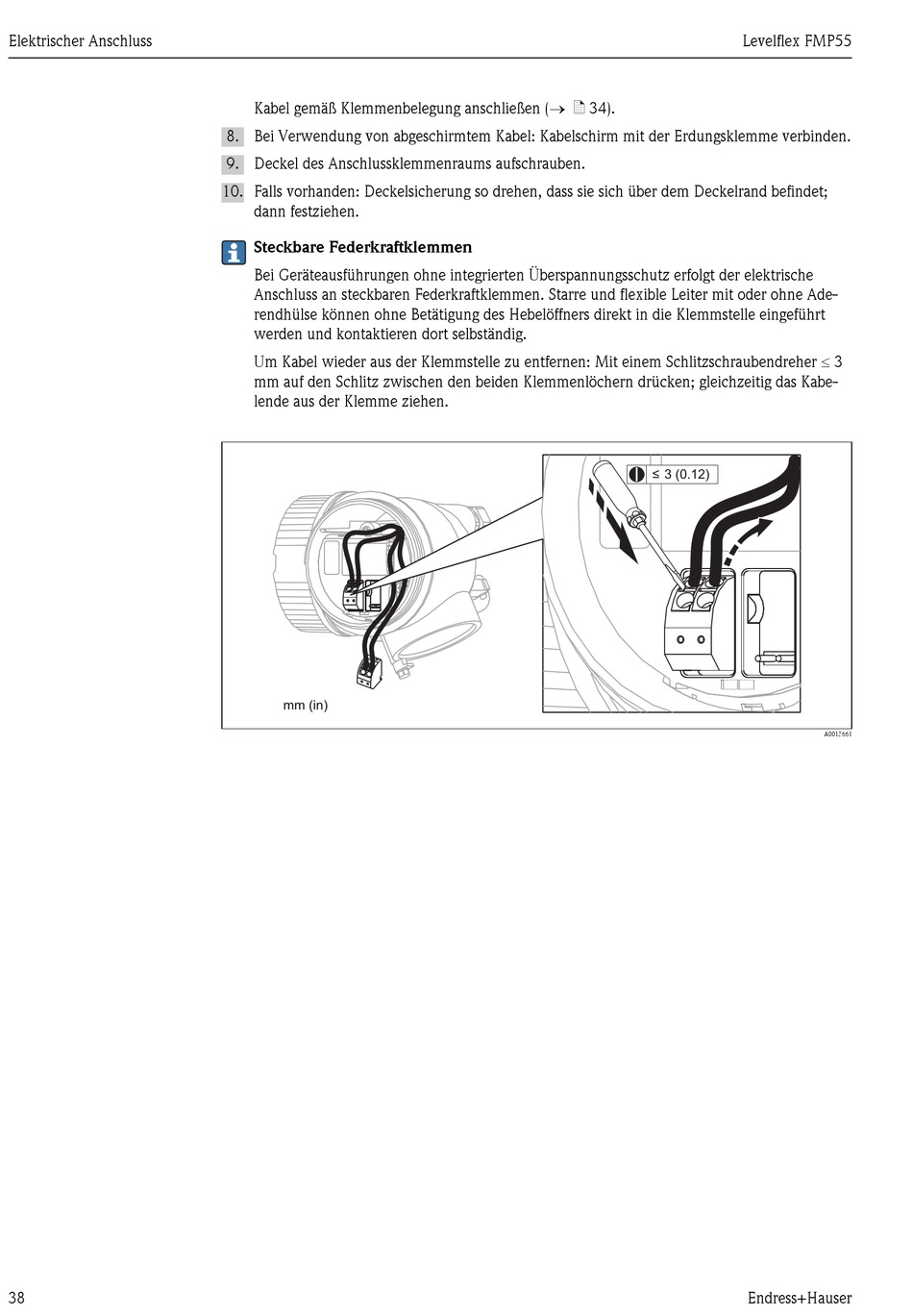

Um Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschraubendreher £ 3
mm auf den Schlitz zwischen den beiden Klemmenlöchern drücken; gleichzeitig das Kabe-
lende aus der Klemme ziehen.
mm (in)
Levelflex FMP55
≤ 3 (0.12)
A0013661
