11.3.3 Bestimmung der Abgasrohrlängen bei Mehr-
fachbelegung
L
2

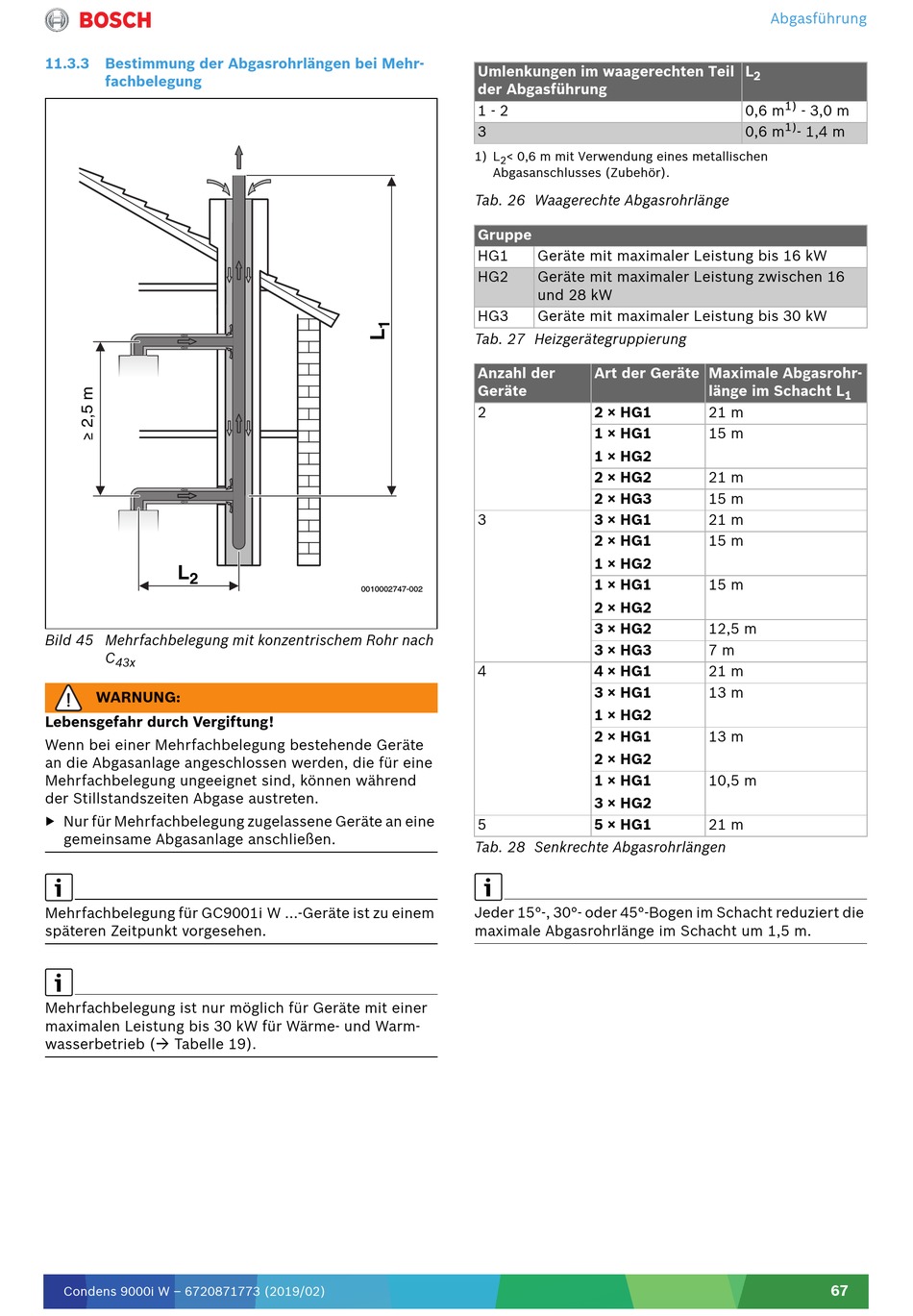

Bild 45 Mehrfachbelegung mit konzentrischem Rohr nach
C
43x
WARNUNG:
Lebensgefahr durch Vergiftung!
Wenn bei einer Mehrfachbelegung bestehende Geräte
an die Abgasanlage angeschlossen werden, die für eine
Mehrfachbelegung ungeeignet sind, können während
der Stillstandszeiten Abgase austreten.
▶ Nur für Mehrfachbelegung zugelassene Geräte an eine
gemeinsame Abgasanlage anschließen.
Mehrfachbelegung für GC9001i W ...-Geräte ist zu einem
späteren Zeitpunkt vorgesehen.
Mehrfachbelegung ist nur möglich für Geräte mit einer
maximalen Leistung bis 30 kW für Wärme- und Warm-
wasserbetrieb ( Tabelle 19).
Condens 9000i W – 6720871773 (2019/02)
Umlenkungen im waagerechten Teil
der Abgasführung
1 - 2
3
1) L < 0,6 m mit Verwendung eines metallischen
2
Abgasanschlusses (Zubehör).
Tab. 26 Waagerechte Abgasrohrlänge
Gruppe
HG1
HG2
HG3
Tab. 27 Heizgerätegruppierung
Anzahl der
Geräte
2
3
0010002747-002
4
5
Tab. 28 Senkrechte Abgasrohrlängen
Jeder 15°-, 30°- oder 45°-Bogen im Schacht reduziert die
maximale Abgasrohrlänge im Schacht um 1,5 m.
Geräte mit maximaler Leistung bis 16 kW
Geräte mit maximaler Leistung zwischen 16
und 28 kW
Geräte mit maximaler Leistung bis 30 kW
Art der Geräte Maximale Abgasrohr-
länge im Schacht L
2 × HG1 21 m
1 × HG1 15 m
1 × HG2
2 × HG2 21 m
2 × HG3 15 m
3 × HG1 21 m
2 × HG1 15 m
1 × HG2
1 × HG1 15 m
2 × HG2
3 × HG2 12,5 m
3 × HG3 7 m
4 × HG1 21 m
3 × HG1 13 m
1 × HG2
2 × HG1 13 m
2 × HG2
1 × HG1 10,5 m
3 × HG2
5 × HG1 21 m
Abgasführung
L
2
1)
0,6 m - 3,0 m
1)
0,6 m - 1,4 m
1
