Inhaltszusammenfassung für Endress+Hauser Levelflex FMP53 HART
Seite 1

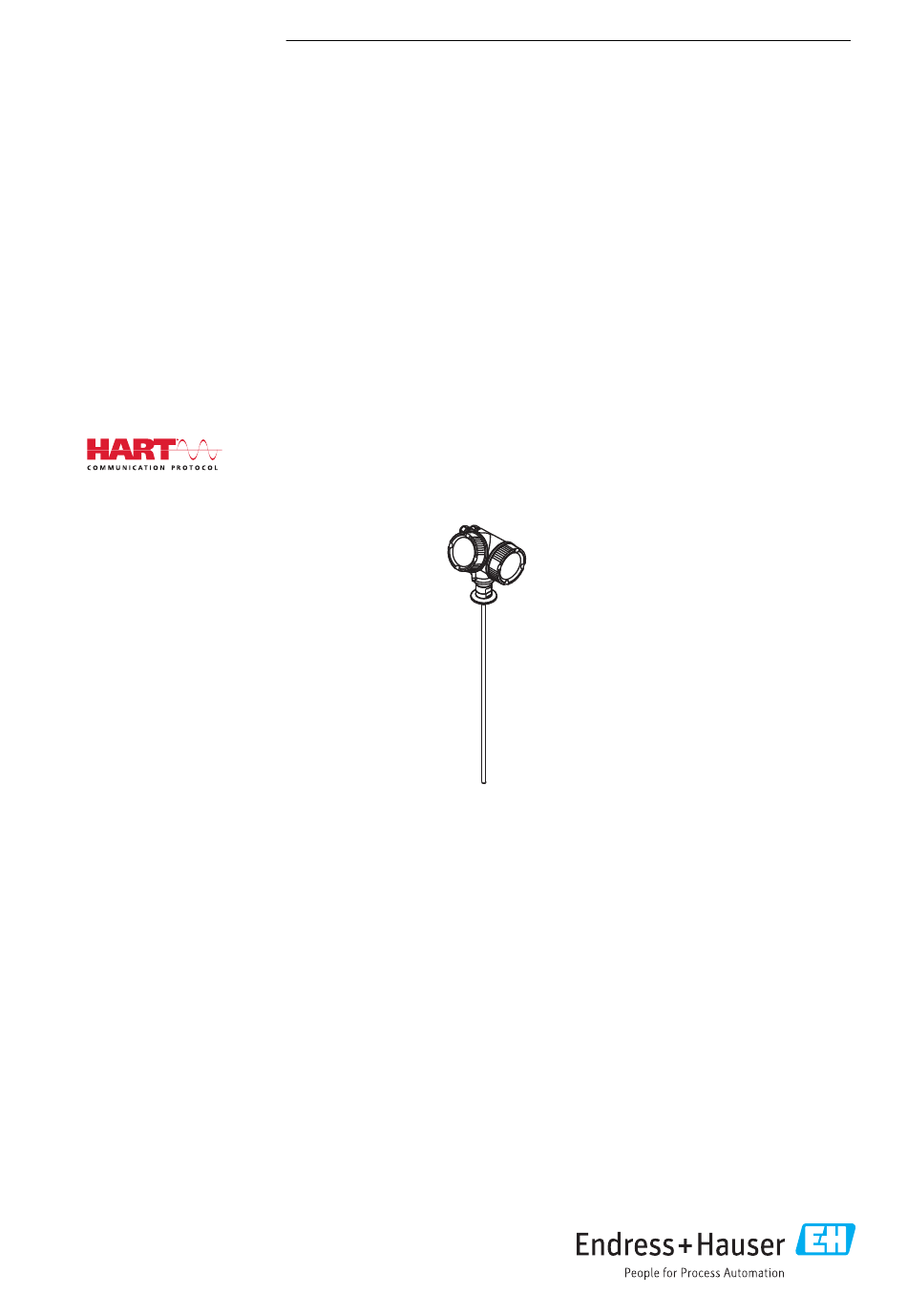

HART Geführtes Radar Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: – Internet: www.endress.com/deviceviewer – Smartphone/Tablet: Endress+Hauser Operations App...
Seite 2
Levelflex FMP53 HART Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Wichtige Hinweise zum Dokument Levelflex FMP53 HART Wichtige Hinweise zum Dokument Darstellungskonventionen 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- GEFAHR mieden wird, zu Tod oder schwerer Körperverletzung führen wird.
Levelflex FMP53 HART Wichtige Hinweise zum Dokument 1.1.4 Symbole für Informationstypen Symbol Bedeutung Symbol Bedeutung Erlaubt Zu bevorzugen Abläufe, Prozesse oder Handlungen, Abläufe, Prozesse oder Handlungen, die erlaubt sind. die zu bevorzugen sind. Verboten Tipp Abläufe, Prozesse oder Handlungen, Kennzeichnet zusätzliche Informatio- die verboten sind.
Der MWP befindet sich auch auf dem Typenschild. Time of Flight - Laufzeitmessverfahren FieldCare Skalierbares Software-Tool für Gerätekonfiguration und integrierte Plant-Asset-Management- Lösungen DeviceCare Universelle Konfigurationssoftware für Endress+Hauser HART, PROFIBUS, FOUNDATION Fieldbus und Ethernet Feldgeräte Device Type Manager Gerätebeschreibung (Device description) für das HART-Kommunikations-Protokoll ε (DK Wert) Relative Dielektrizitätskonstante...
Eingetragene Marke der FieldComm Group, Austin, USA Bluetooth® The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Endress+Hauser is under license. Other trademarks and trade names are those of their respective owners. Apple®...
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Hauptel-...
Levelflex FMP53 HART Grundlegende Sicherheitshinweise Arbeitssicherheit Bei Arbeiten am und mit dem Gerät: ‣ Erforderliche persönliche Schutzausrüstung gemäß nationaler Vorschriften tragen. Bei teilbaren Sondenstäben kann Medium in die Zwischenräume der Teilstabverbindungen eindringen. Beim Öffnen der Teilstabverbindungen kann dieses Medium austreten. Bei gefährlichen (zum Beispiel aggressiven oder toxischen) Medien besteht so Verletzungsgefahr.
Seite 10
Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. 2.5.2 EAC-Konformität Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EAC-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des EAC- Zeichens. Endress+Hauser...
• Bestellcode auf Lieferschein und auf Produktaufkleber identisch? • Ware unbeschädigt? • Entsprechen Typenschilddaten den Bestellangaben auf dem Lieferschein? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser- Vertriebsstelle. Endress+Hauser...
• Seriennummer vom Typenschild in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Oprations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen: Alle Angaben zum Messgerät werden angezeigt.
Levelflex FMP53 HART Lagerung, Transport Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40 … +80 °C (–40 … +176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren WARNUNG Gehäuse oder Sonde kann beschädigt werden oder abreißen. Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportieren.
Levelflex FMP53 HART Montage Messgerät montieren 6.2.1 Benötigtes Montagewerkzeug • Zum Kürzen von Stab- oder Koax-Sonden: Säge • Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug • Für das Drehen des Gehäuses: Gabelschlüssel 8 mm 6.2.2 Montage der Version "Sensor abgesetzt"...
Montage Levelflex FMP53 HART Montage des Elektronikgehäuses ø42...60 (1.65...2.36) 122 (4.8) 127...140 (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793 4 Montage des Elektronikgehäuses mit dem Montagehalter; Maßeinheit: mm (in) Wandmontage Mastmontage Anschließen des Verbindungskables Benötigtes Werkzeug: • Für die Überwurfmutter am gehäuseseitigen Kabelende: Gabelschlüssel SW18 •...
Seite 17
Levelflex FMP53 HART Montage 6 Nm (4.42 lbf ft) 3 m (9 ft) / 6 m (19 ft) = 50 mm (2") A0015103 6.2.3 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Mes- sumformergehäuse drehen: max.
Seite 18
Montage Levelflex FMP53 HART 6.2.4 Anzeige drehen Deckel öffnen 3 mm A0021430 Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken. Elektronikraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austauschen. Anzeigemodul drehen A0036401 Anzeigemodul mit leichter Drehbewegung herausziehen.
Seite 19
Levelflex FMP53 HART Montage Deckel Elektronikraum schliessen 3 mm 2,5 Nm A0021451 Deckel des Elektronikraums zuschrauben. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs- kralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm fest- ziehen. Endress+Hauser...
Montage Levelflex FMP53 HART Montagekontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?
Levelflex FMP53 HART Elektrischer Anschluss Klemmenbelegung 2-Draht: 4-20 mA HART, Schaltausgang A0036500 7 Klemmenbelegung 2-Draht: 4-20 mA HART, Schaltausgang Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungs- schutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, mit integrierten Überspannungsschutz...
Seite 24
Elektrischer Anschluss Levelflex FMP53 HART Blockdiagramm 2-Draht: 4-20 mA HART, Schaltausgang A0036501 8 Blockdiagramm 2-Draht: 4-20 mA HART, Schaltausgang Speisetrenner für Spannungsversorgung (z.B. RN221N); Klemmenspannung beachten Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth- Modem) Analoges Anzeigeinstrument;...
Seite 25
Levelflex FMP53 HART Elektrischer Anschluss Klemmenbelegung 2-Draht: 4-20 mA HART, 4-20 mA A0036500 9 Klemmenbelegung 2-Draht: 4-20 mA HART, 4-20 mA Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss Stromausgang 1, 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspan- nungsschutz Anschluss Stromausgang 2, 4-20 mA: Klemmen 3 und 4, ohne integrierten Überspannungsschutz...
Seite 26
Elektrischer Anschluss Levelflex FMP53 HART Blockdiagramm 2-Draht: 4-20 mA HART, 4-20 mA A0036502 10 Blockdiagramm 2-Draht: 4-20 mA HART, 4-20 mA Speisetrenner für Spannungsversorgung (z.B. RN221N), Stromausgang 1; Klemmenspannung beach- Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-...
Seite 27
Levelflex FMP53 HART Elektrischer Anschluss Klemmenbelegung 4-Draht: 4-20 mA HART (10,4 … 48 V A0036516 11 Klemmenbelegung 4-Draht: 4-20 mA HART (10,4 … 48 V Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm...
Seite 28
Elektrischer Anschluss Levelflex FMP53 HART Blockdiagramm 4-Draht: 4-20 mA HART (10,4 … 48 V A0036526 12 Blockdiagramm 4-Draht: 4-20 mA HART (10,4 … 48 V Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth- Modem) Analoges Anzeigeinstrument;...
Seite 29
Levelflex FMP53 HART Elektrischer Anschluss Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V A0036519 13 Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm...
Seite 30
Elektrischer Anschluss Levelflex FMP53 HART Blockdiagramm 4-Draht: 4-20 mA HART (90 … 253 V A0036527 14 Blockdiagramm 4-Draht: 4-20 mA HART (90 … 253 V Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth- Modem) Analoges Anzeigeinstrument;...
Seite 31
Levelflex FMP53 HART Elektrischer Anschluss 7.1.2 Gerätestecker Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöff- net werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8"...
Elektrischer Anschluss Levelflex FMP53 HART 7.1.3 Versorgungsspannung 2-Draht, 4-20mA HART, passiv 2-Draht; 4-20mA HART "Zulassung" Klemmenspannung U Maximale Bürde R, abhängig von der Versorgungsspannung U am Gerät Speisegeräts 3) 4) • Ex-frei 11,5 … 35 V R [ ] • Ex nA •...
Seite 33
Levelflex FMP53 HART Elektrischer Anschluss 2-Draht; 4-20 mA HART, Schaltausgang "Zulassung" Klemmenspan- Maximale Bürde R, abhängig von der Versorgungsspannung U nung U am Gerät Speisegeräts 3) 4) • Ex-frei 13,5 … 35 V R [ ] • Ex nA • Ex nA(ia) •...
Seite 34
Elektrischer Anschluss Levelflex FMP53 HART 2-Draht; 4-20mA HART, 4-20mA "Zulas- Klemmenspannung U am Maximale Bürde R, abhängig von der Versorgungsspannung U sung" Gerät Speisegeräts alle Kanal 1: 3) 4) 5) 13,5 … 30 V R [ ] 13.5 24.5 A0034969 Kanal 2: 12 …...
Elektrischer Anschluss Levelflex FMP53 HART Messgerät anschließen WARNUNG Explosionsgefahr! ‣ Entsprechende nationale Normen beachten. ‣ Angaben der Sicherheitshinweise (XA) einhalten. ‣ Nur spezifizierte Kabelverschraubung benutzen. ‣ Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt. ‣ Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten.
Seite 37
Levelflex FMP53 HART Elektrischer Anschluss 7.2.2 Anschliessen A0036418 15 Maßeinheit: mm (in) Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh- rung entfernen, um Dichtheit zu gewährleisten. Kabelmantel entfernen. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
Elektrischer Anschluss Levelflex FMP53 HART Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme ver- binden. 7.2.3 Steckbare Federkraftklemmen Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische Anschluss über steckbare Federkraftklemmen. Starre Leiter oder flexible Leiter mit Aderend- hülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt werden und kontaktieren dort selbständig.
Levelflex FMP53 HART Elektrischer Anschluss 7.2.4 Deckel Anschlussraum schliessen 3 mm 2,5 Nm A0021491 Deckel des Anschlussraums zuschrauben. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs- kralle des Anschlussraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm fest- ziehen.
Inbetriebnahme über SmartBlue (App) Levelflex FMP53 HART Inbetriebnahme über SmartBlue (App) Voraussetzungen Voraussetzungen Gerät Inbetriebnahme über SmartBlue ist nur möglich, wenn das Gerät ein Bluetooth-Modul hat. Systemvoraussetzungen SmartBlue SmartBlue ist als Download verfügbar für Android Endgeräte im Google-Playstore und für iOS Geräte im iTunes Apple-Shop.
Levelflex FMP53 HART Inbetriebnahme über SmartBlue (App) Inbetriebnahme SmartBlue downloaden und installieren Zum Download der App, QR-Code abscannen oder im Suchfeld "SmartBlue" eingeben A0033202 18 Download Link SmartBlue starten A0029747 19 SmartBlue Pictogram Gerät aus angezeigter Livelist (nur verfügbare Geräte) auswählen ...
Seite 42
Inbetriebnahme über SmartBlue (App) Levelflex FMP53 HART Login durchführen admin A0029503 21 Login Benutzername eingeben -> admin Initial Passwort eingeben -> ID des Bluetooth-Moduls Nach dem ersten Login das Passwort ändern Endress+Hauser...
Seite 43
Levelflex FMP53 HART Inbetriebnahme über SmartBlue (App) Durch seitliches Wischen können zusätzliche Informationen (z.B. Hauptmenü) ins Bild gezogen werden A0029504 22 Hauptmenü Hüllkurven können dargestellt und aufgezeichnet werden Zusätzlich werden mit der Hüllkurve folgende Werte angezeigt: • D = Distanz •...
Seite 44
Inbetriebnahme über SmartBlue (App) Levelflex FMP53 HART A0029486 23 Hüllkurvendarstellung (Beispiel) in SmartBlue bei Android Video aufzeichnen Screenshot erstellen Zum Ausblendungs- Menü navigieren Start / Stop der Videoaufzeichnung Zeitpunkt auf der Zeitachse verschieben A0029487 24 Hüllkurvendarstellung (Beispiel) in SmartBlue bei IoS...
Levelflex FMP53 HART Inbetriebnahme über Wizard Inbetriebnahme über Wizard In FieldCare und DeviceCare steht ein Wizard zur Verfügung, der durch die Erstinbetrieb- nahme führt. Das Gerät mit FieldCare bzw. Device Care verbinden (siehe dazu Kapitel "Bedienmöglich- keiten" in der Betriebsanleitung).
Levelflex FMP53 HART Inbetriebnahme (über Bedienmenü) 10.1.2 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. A0018330 Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts). Plus-Taste Bei Menü, Untermenü...
Inbetriebnahme (über Bedienmenü) Levelflex FMP53 HART 10.1.3 Kontextmenü aufrufen Mithilfe des Kontextmenüs kann der Anwender schnell und direkt aus der Betriebsanzeige die folgenden Menüs aufrufen: • Setup • Datensicherung Anzeige • Hüllkurve • Tastensperre ein Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige.
Levelflex FMP53 HART Inbetriebnahme (über Bedienmenü) 10.2 Bedienmenü Parameter/Untermenü Bedeutung Beschreibung Language Legt die Bediensprache der Vor- Ort-Anzeige fest Setup Nach Einstellung der Setup- Parameter sollte die Messung in der Regel vollständig paramet- riert sein. Setup→Ausblendung Ausblendung von Störechos Setup→Erweitertes Setup Enthält weitere Untermenüs...
Inbetriebnahme (über Bedienmenü) Levelflex FMP53 HART 10.3 Schreibschutz aufheben Falls das Gerät schreibgeschützt ist, muss es zunächst freigegeben werden. Siehe dazu die Betriebsanleitung des Geräts: BA01002F (FMP53, HART) 10.4 Bediensprache einstellen Werkseinstellung: Englisch oder bestellte Landessprache X X X X X X X 20.50...
Inbetriebnahme (über Bedienmenü) Levelflex FMP53 HART Setup → Füllstand Anzeige des gemessenen Füllstands L (zur Kontrolle). Setup → Distanz Anzeige der Distanz D zwischen Referenzpunkt R und Füllstand L (zur Kontrolle). 10. Setup → Signalqualität Anzeige der Signalqualität des ausgewerteten Füllstandechos (zur Kontrolle).
Seite 56
*71394752* 71394752 www.addresses.endress.com...
