74 Installazione

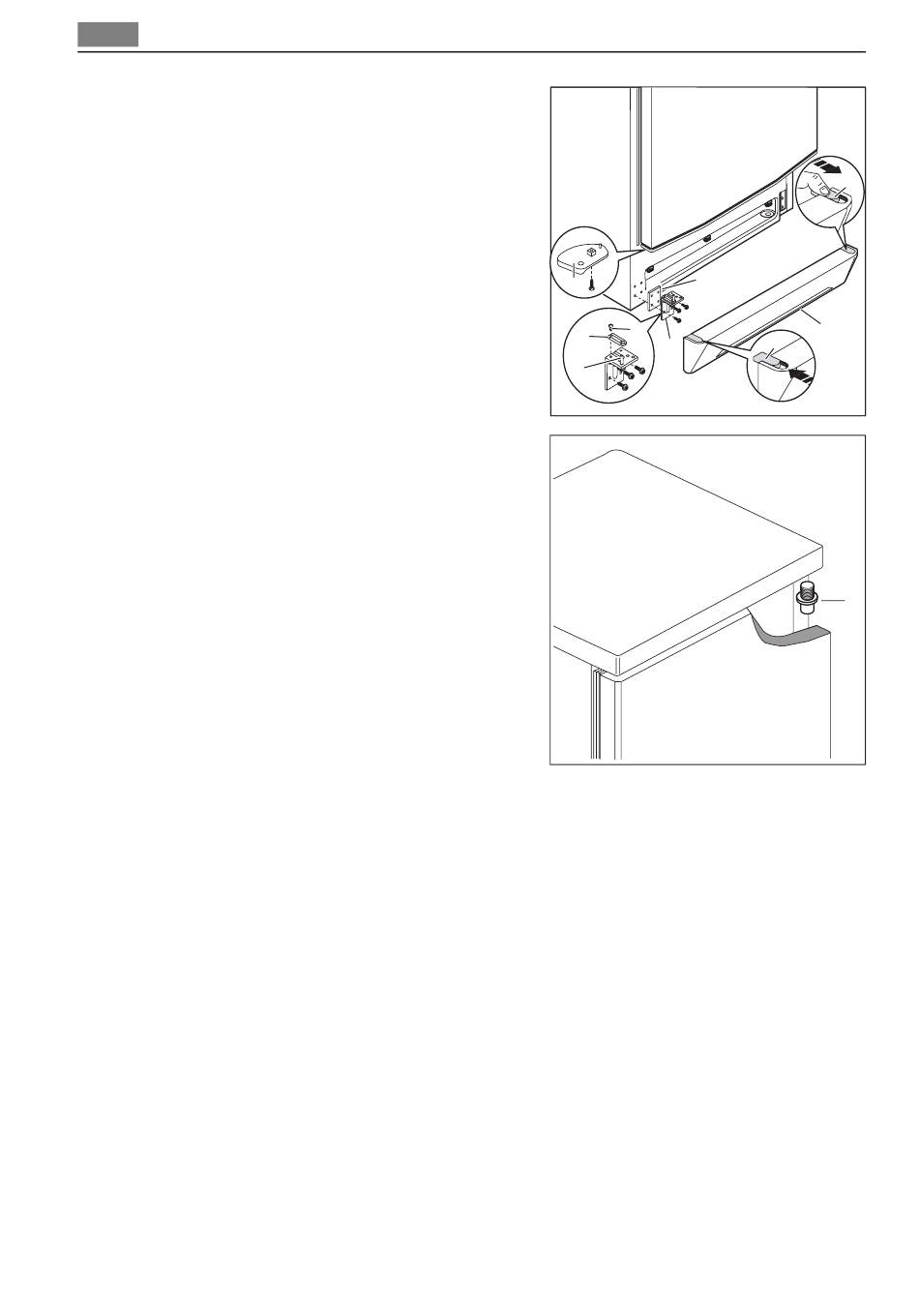

1. Togliere la griglia di ventilazione aggan-
ciata (D). Togliere la cerniera inferiore
(E) svitando le tre viti di fissaggio e con-
servando la guarnizione della cerniera
(X).
2. Fare uscire la porta dal perno (G). Svita-
re il perno (G) e installarlo sul lato op-
posto.
3. Svitare il perno di rotazione (Z) della cer-
niera (E) e la vite posteriore (Y) con una
chiave da 10 mm e togliere il dispositi-
vo di chiusura (M). Prendere nel sac-
chetto degli accessori il tappino inferio-
re rimasto e inserirlo nel lato opposto
della stessa cerniera avvitando nuova-
mente la vite posteriore.
4. Svitare il tappino superiore (N) dalla par-
te inferiore della porta. Prendere nel sac-
chetto degli accessori il tappino supe-
riore rimasto e inserirlo sul lato opposto nella parte inferiore della porta avvitando
nuovamente la vite.
5. Installare la porta.
6. Installare la cerniera inferiore (E) sul lato opposto, utilizzando le tre viti precedente-
mente tolte inserendo la guarnizione della cerniera (X).
7. Togliere la copertura (F) dalla griglia di ventilazione (D) spingendola nella direzione
della freccia e installarla sul lato opposto.
8. Installare la griglia di ventilazione (D), agganciandola.
All manuals and user guides at all-guides.com
X
N
Y
M
E
Z
F
D
F
G
