4.4 Uso del visor láser
El visor láser es un componente del Ex-MP4 a.
Por favor lea el siguiente párrafo atentamente :
¡Advertencia!
El visor láser permite apuntar de manera muy precisa y ayuda en el enfoque de objetos pequeños o lejanos.
Pero no indica el tamaño de la marca de medición. Este valor está condicionado a la distancia y puede
extraerse del diagrama óptico de esta guía.
Los aparatos están equipados con un robusto láser de cuerpo sólido, colocado en el interior de estos.

4.5 Manejo del aparato

30
¡No mire directamente al láser!
¡Peligro por daños a la vista!
¡Utilice el aparato con cuidado!
¡No apunte hacia otras personas!

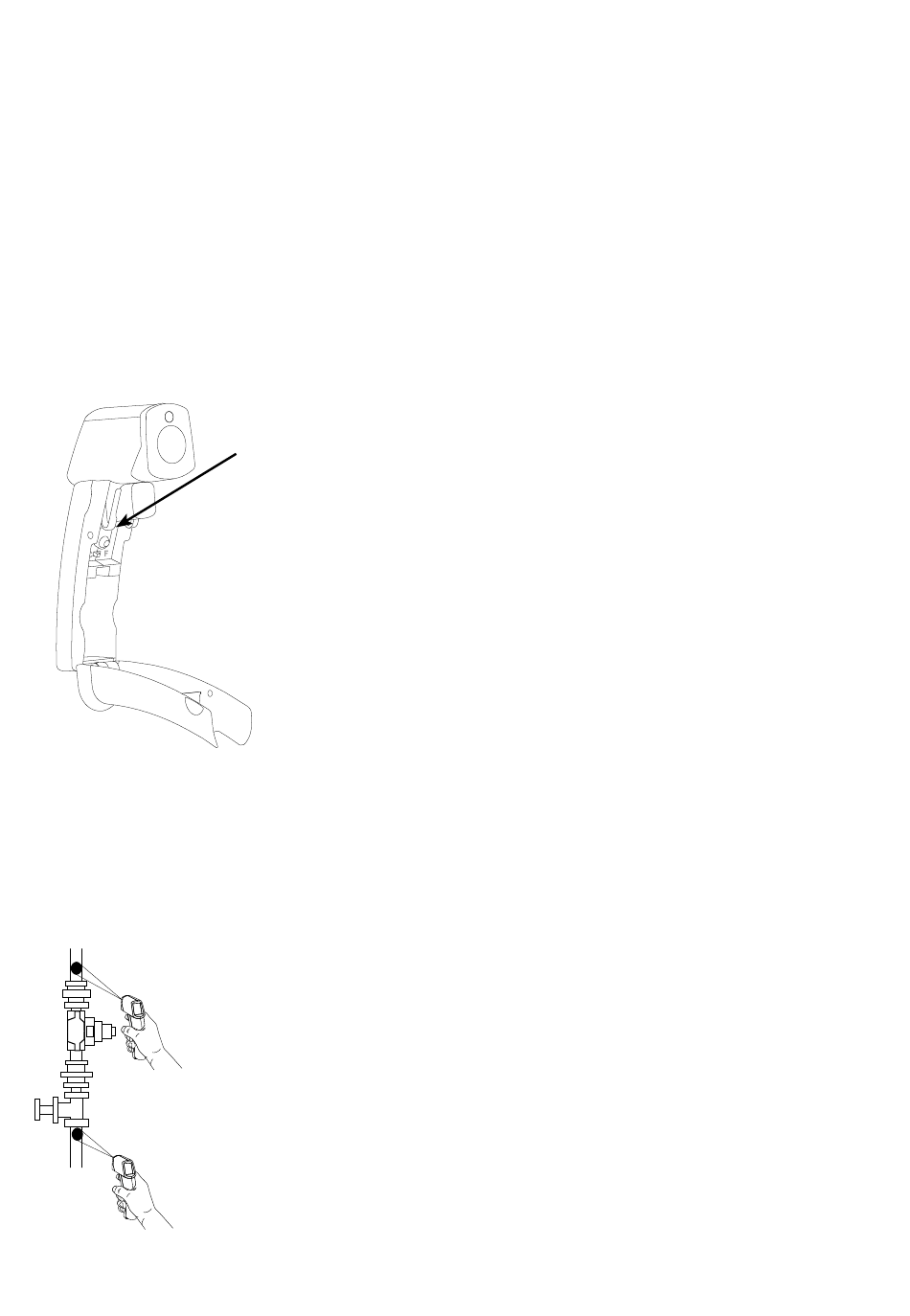

Conmutador °C/°F e intercambio de pilas
(A)
Para conmutar entre grados Celsius y Fahrenheit, y para inter-
cambiar las pilas tiene que abrir el compartimento de pilas.
Para ello tiene que quitar la funda de cuero de la agarradera. El
indicador de temperatura se deja conmutar en °C o bien °F con la
ayuda del interruptor deslizante (A).
Para el uso dentro de la Zona Ex tiene que volver a poner la funda
de cuero después de cada conmutación o de cada intercambio de
pilas. El indicador LCD muestra la temperatura actual en grados
Celsius o grados Fahrenheit. Después de activar la tecla de medi-
ción se mostrará el valor medido durante 7 segundos, al mismo
tiempo aparecerá en la pantalla la palabra HOLD.
El ícono de pila aparece para advertir que la pila está
descargada.o della batteria visualizzato segnala che la batteria è
scarica.
Manejo del aparato
Per la determinazione della temperatura, l'apparecchio va impo-
stato con riferimento all'oggetto interessato premendo quindi il
tasto di misurazione.
Si prega di tenere presente il rapporto distanza / dimensione del
punto (diagramma ottico) ed il campo visivo.
Maggiore è la distanza dall'oggetto, maggiore è la superficie
dell'area rilevata dall'apparecchio.
