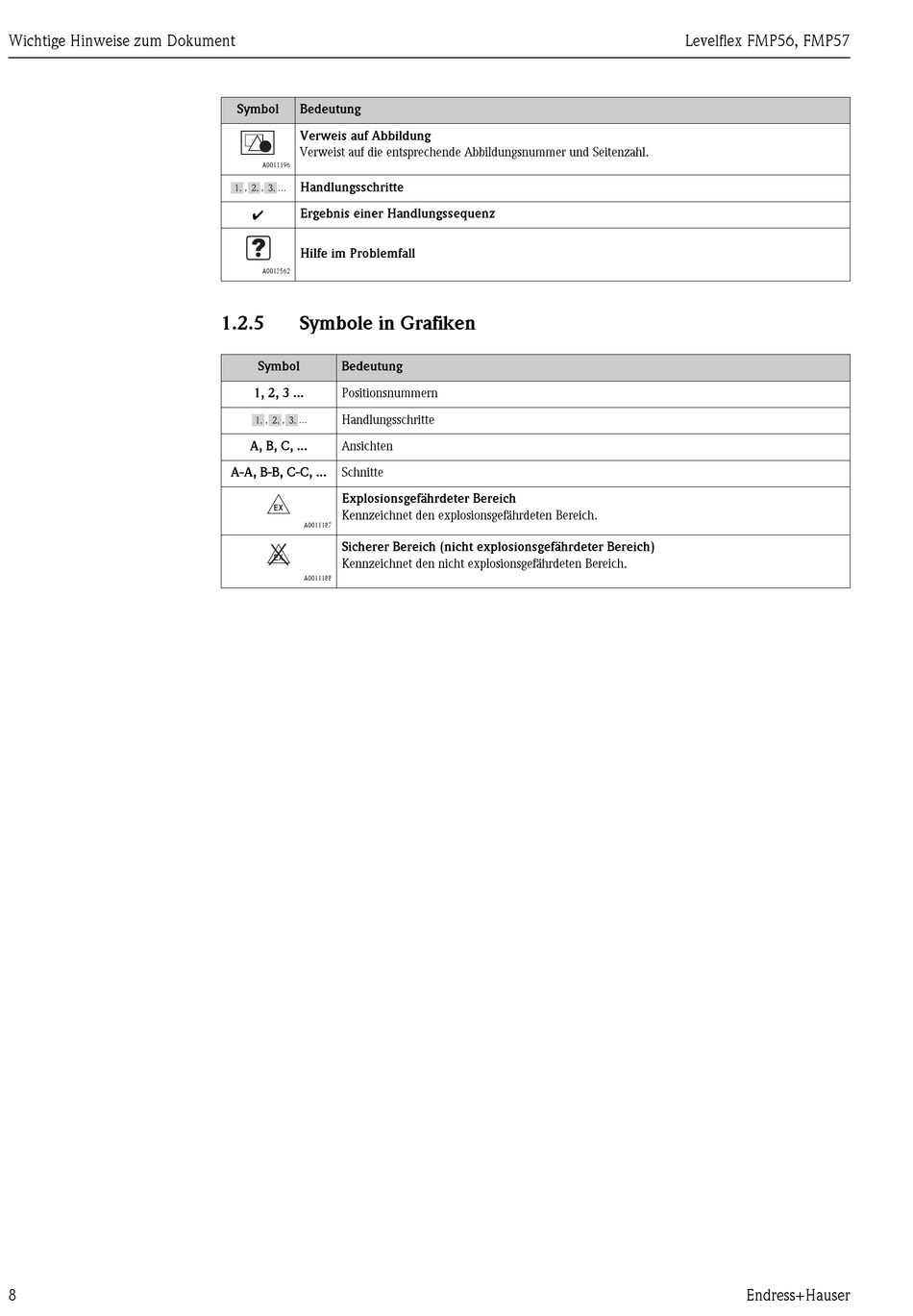

Wichtige Hinweise zum Dokument
8
Symbol Bedeutung
Verweis auf Abbildung
Verweist auf die entsprechende Abbildungsnummer und Seitenzahl.
A0011196
Handlungsschritte
, , ...
Ergebnis einer Handlungssequenz
Ã
Hilfe im Problemfall
A0013562
1.2.5

Symbole in Grafiken

Symbol Bedeutung
1, 2, 3 ... Positionsnummern
Handlungsschritte
, , ...
A, B, C, ... Ansichten
A-A, B-B, C-C, ... Schnitte
Explosionsgefährdeter Bereich
-
Kennzeichnet den explosionsgefährdeten Bereich.
A0011187
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
.
Kennzeichnet den nicht explosionsgefährdeten Bereich.
A0011188
Levelflex FMP56, FMP57
Endress+Hauser
