Montage
Anschluss M1 am Spülblock und Armatur
3.

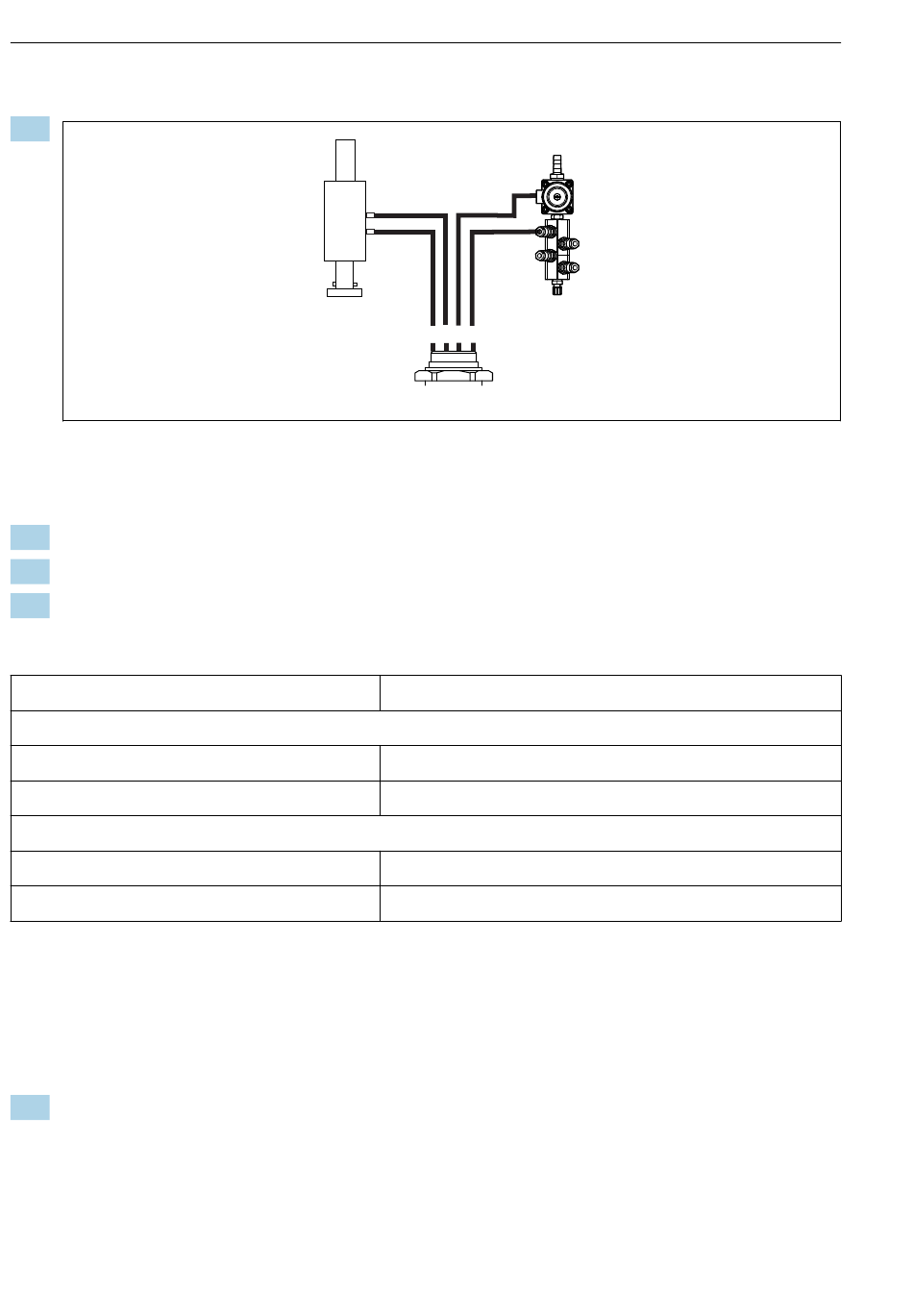

 12 Anschlüsse M1 an Armatur und Spülblock
Schlauch 1 an die Druckluftansteuerung der Armatur anschließen.
4. Schlauch 2 an den Anschluss für das Verfahren der Armatur anschließen.
5. Schlauch 3 an das Prozessventil des Spülblocks anschließen.
6. Schlauch 4 an das Ventil für die Spülluft am Spülblock anschließen.
Anschluss an den Armaturen CPA87x und CPA47x
Schlauchnummer:
CPA87x
Schlauch 1
Schlauch 2
CPA47x
Schlauch 1
Schlauch 2
M2- Flüssigkeitsschläuche von Pumpen zum Spülblock
Anschluss M2 an Pumpen
Die Schläuche für die Flüssigkeitszufuhr zum Spülblock befinden sich im Schlauchpaket des
Multischlauchs M2
1. Schließen Sie die Schläuche an den Pumpen von links nach rechts wie folgt an:
26
2 3 1 4
M1
Anschluss an Armatur:
O
I
oberer Anschluss
unterer Anschluss
Liquiline Control CDC90
A0034130
