Tankberechnung: Hybrides Tankmesssystem (HTMS)

Das hybride Tankmesssystem (HTMS) nutzt Füllstands- und Druckmessungen, um die
Messstoffdichte zu berechnen.
In nicht atmosphärischen (d. h. druckbeaufschlagten) Tanks empfiehlt es sich, den
Modus HTMS P1+P3 zu nutzen. In diesem Fall werden zwei Drucksensoren benötigt.
In atmosphärischen (d. h. drucklosen) Tanks ist der Modus HTMS P1 mit nur einem
Drucksensor ausreichend.
A
1

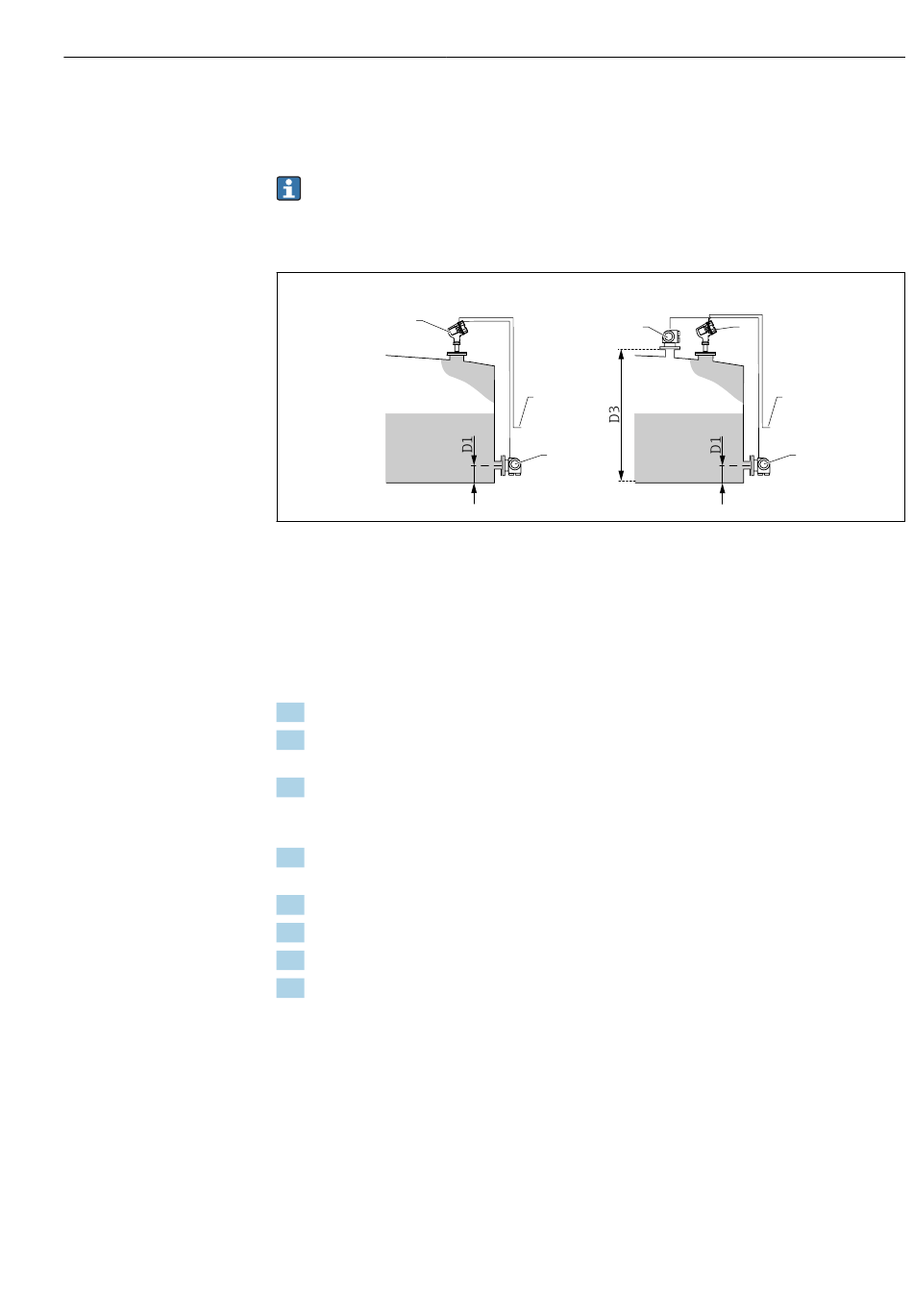

A "Parameter "HTMS Modus"" = "Option "HTMS P1""
B "Parameter "HTMS Modus"" = "Option "HTMS P1+P3""
D1 P1 Position
D3 P3 Position
1 Micropilot
2 Zum Lagerhaltungssystem
3 Drucksensor (unten)
4 Drucksensor (oben)
1. Navigieren zu: Setup → Erweitertes Setup → Applikation → Grundabgleich → Druck
2. Wechseln Sie zu P1 (unten) Quelle (→  189), und geben Sie an, von welchem
Gerät der untere Druck (P1) bezogen wird.
3. Wenn ein oberer Drucktransmitter (P3) angeschlossen ist:
Wechseln Sie zu P3 (oben) Quelle (→  191), und geben Sie an, von welchem
Gerät der obere Druck (P3) bezogen wird.
4. Navigieren zu: Setup → Erweitertes Setup → Applikation → Tank Berechnungen
→ HTMS
5. Wechseln Sie zu HTMS Modus (→  206), und geben Sie den HTMS-Modus an.
6. Navigieren zu: Setup → Erweitertes Setup → Applikation → Grundabgleich → Dichte
7. Wechseln Sie zu Dichte Quelle (→  187), und wählen Sie HTMS.
8. Verwenden Sie die übrigen Parameter im Untermenü HTMS, um die Berechnung zu
konfigurieren. Eine detaillierte Beschreibung finden Sie hier: →  204
B
4
2
3
Inbetriebnahme
1
2
3
A0029256
