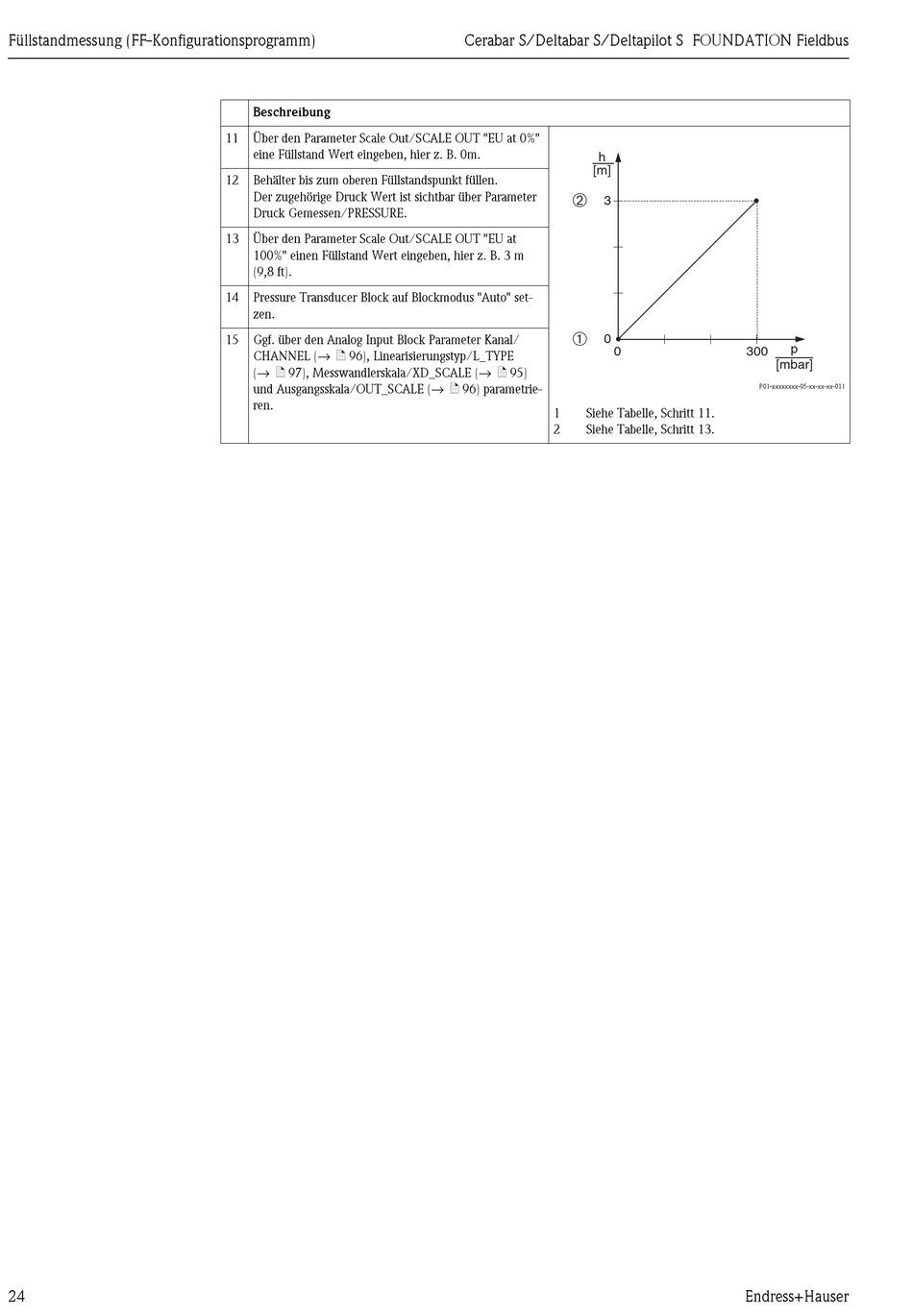

Endress+Hauser Cerabar S PMC71 Betriebsanleitung Seite 24

Füllstandmessung (FF-Konfigurationsprogramm)
24
Beschreibung
11 Über den Parameter Scale Out/SCALE OUT "EU at 0%"
eine Füllstand Wert eingeben, hier z. B. 0m.
12 Behälter bis zum oberen Füllstandspunkt füllen.
Der zugehörige Druck Wert ist sichtbar über Parameter
Druck Gemessen/PRESSURE.
13 Über den Parameter Scale Out/SCALE OUT "EU at
100%" einen Füllstand Wert eingeben, hier z. B. 3 m
(9,8 ft).
14 Pressure Transducer Block auf Blockmodus "Auto" set-
zen.
15 Ggf. über den Analog Input Block Parameter Kanal/
CHANNEL (→ ä 96), Linearisierungstyp/L_TYPE
(→ ä 97), Messwandlerskala/XD_SCALE (→ ä 95)
und Ausgangsskala/OUT_SCALE (→ ä 96) parametrie-
ren.
Cerabar S/Deltabar S/Deltapilot S FOUNDATION Fieldbus
h
[m]
➁
3
➀
0
0
1 Siehe Tabelle, Schritt 11.
2 Siehe Tabelle, Schritt 13.
p
300
[mbar]
P01-xxxxxxxx-05-xx-xx-xx-011
